Что такое вылет et на дисках

На что влияет вылет диска

Вылет диска непосредственным образом влияет на колесную базу транспортного средства. При изменении величины вылета диска колесо либо будет уходить вглубь кузова, либо выступать за его пределы

Всем владельцам автомобилей важно знать, что неправильно подобранный вылет может привести к нежелательным последствиям. В частности, может произойти следующее:

• смещение рулевой оси;
• преждевременный износ подшипников;
• ухудшение управляемости;
• преждевременно изнашиваются шины;
• сокращается срок службы подвески.

Производитель строго регламентирует параметр вылета диска ET и крайне не рекомендуется отступать от стандартного значения ни на миллиметр.

Видео — что такое вылет ET на дисках:

Каждая модель транспортного средства отличается своими показателями устойчивости и управляемости. Поэтому для каждого автомобиля предусмотрено свое значение вылета. В противном случае при отрицательном вылете колесо будет задевать кузов, а при положительном вылете – соприкасаться с узлами подвески.

Производитель не случайно указывает те или иные значения, так как в этом случае подвеска испытывает допустимый уровень нагрузки. При несоответствии параметра ET на подвеску приходится повышенный уровень нагрузки, что ведет к преждевременному износу шин, шаровых либо всей подвески. А при возникновении критической нагрузки все это может привести к трагическим последствиям.

Как определить вылет диска?

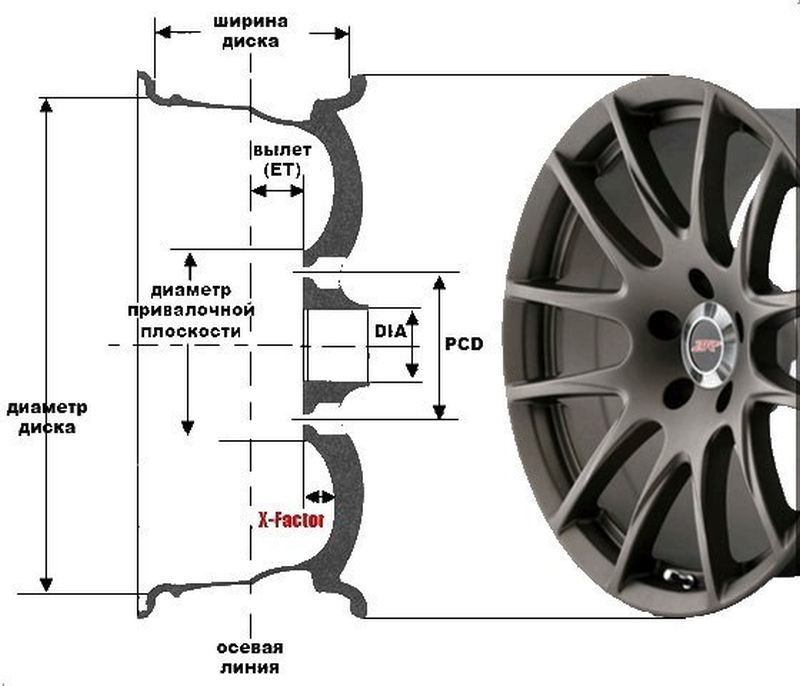

Вылет диска — это расстояние от центральной оси диска до плоскости крепления к ступице. Определить его элементарно, ведь имеется простейшая формула, которая выглядит следующим образом:

ET=X-Y/2 (исчисляется в миллиметрах)

Здесь:

• ET – искомая величина (вылет).
• Y – ширина самого автодиска (общая).
• X – дистанция между плоскостью приложения диска к ступице и его внутренней плоскостью.

Очевидно, что полученное число может быть как с «+» (наиболее вероятный вариант), так и с «-«, или же вообще выйти в ноль. Важным моментом является тот факт, что вылет непосредственно определяет ширину колёсной базы, поскольку формирует интервал между центрами колёс, расположенными на одной оси. Анализ формулы свидетельствует также, что на него не оказывают влияния ни дисковый диаметр, ни ширина, ни размеры покрышки.

Нагрузки на подвеску машины рассчитываются исходя исключительно из плеча приложения силы, которое является расстоянием от ступицы до центра колеса. Это говорит о том, что необходимый для конкретной модели авто вылет автодиска может быть лишь один. Независимо от типоразмера резины и размерности самих дисков.Значение вылета указывается на поверхности каждого диска. Это маркер ETxx, где xx – расстояние в миллиметрах. Оно, как уже упоминалось, может быть нулевым (ET0), положительным (ET35) или отрицательным (ET-35)

В чём измеряют вылет диска ET?

Параметр измеряется только в миллиметрах. Понадобятся линейка и деревянная (или металлическая) рейка, длина которой совпадает с радиусом колеса.

1. Прежде всего нужно снять с машины колесо, поставить автомобиль на ручник. Если на колесах литые диски, процедура значительно упростится, так как все гайки на них открыты. В противном случае придется снимать колпак.
2. Теперь можно снять с колеса диск. Делать это нужно резким движением.
3. Колесо следует положить на землю противоположной от ступицы стороной. Деревянную рейку кладем поверх обода диска.
4. Затем при помощи линейки измеряем расстояние от контактирующей со ступицей поверхности до нижней части рейки — это будет расстояние А.
5. Далее колесо поворачиваем к земле другой стороной, рейку также кладем на обод.
6. Измеряем расстояние от низа рейки до плоскости, за которой ступица — это расстояние Б.

Что такое вылет колесного диска в автомобилях

Современные автомобильные диски представлены на рынке в столь огромном ассортименте, что сложно бывает подобрать подходящий вариант для своего авто. Особенно этот выбор становится сложным, если вы хотите увеличить диаметр диска от рекомендуемого производителем. Многие утверждают, что при установке дисков большего размера вылет также нужно подбирать больше.

Большинство рассуждений автомобилистов о параметре вылета диска являются мифами и не имеют ничего общего с реальностью. Давайте разберемся, что такое вылет колесного диска, и от каких параметров нужно исходить при покупке новых колес для вашего автомобиля.

Техническая характеристика вылета колесного диска

Сложно догадаться, что под понятием вылета колесного диска понимается не то расстояние, на которое колесо выступает за пределы кузова автомобиля, а совершенно иное значение. Вылет — это расстояние между осью крепления диска на ступицу и серединой плоскости всего колеса. Существует этот параметр для того, чтобы производители дисков учитывали потребности разных автомобилей.

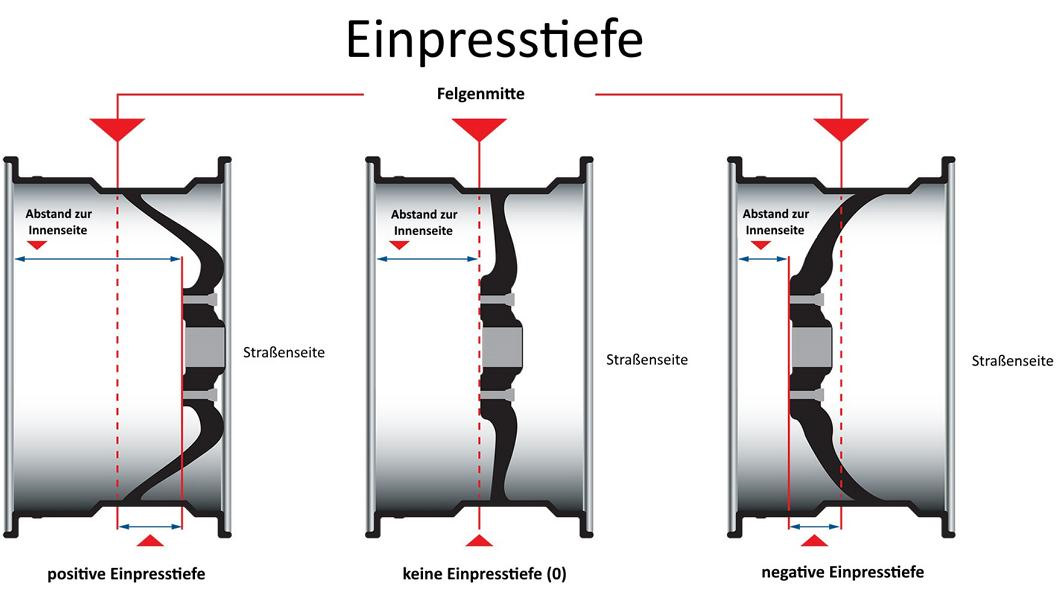

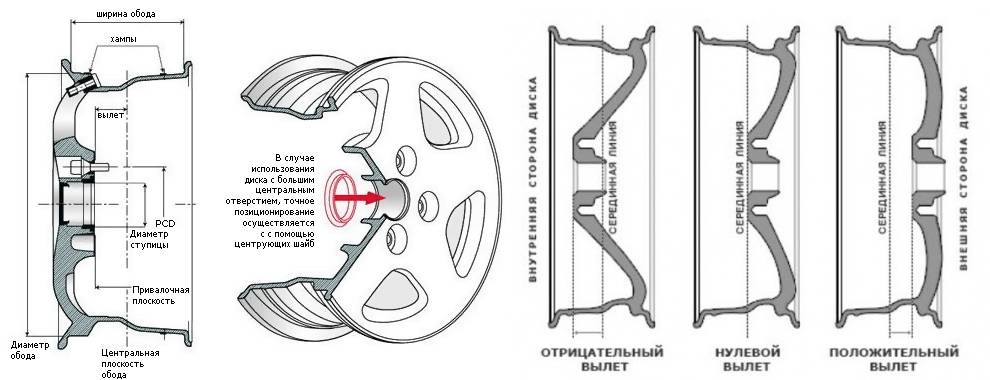

Вылет колесных дисков бывает трех типов:

• нулевой — когда середина диска и плоскость крепления к ступице совпадают;
• отрицательный — редкое явление, при котором крепление диска находится глубже середины изделия;
• положительный — вычисляется в миллиметрах и показывает, насколько удалена середина диска от места крепления.

Наиболее часто в нынешних технологиях встречается именно положительный вылет колесных дисков. Обозначение вылета обязательно присутствует в маркировке диска и помечается буквами ET или DEPORT.

Выбор правильного вылета диска невероятно важен, ведь при несовпадении нужных технических характеристик могут возникнуть серьезные неполадки и неудобства в эксплуатации авто.

Чем чревато несовпадение параметров вылета колесного диска с требованиями?

Покупать новые колесные диски необходимо с учетом параметра вылета. Иначе владелец автомобиля может столкнуться с неприятными последствиями. Если вылет оказался больше стандартного, описанного в технических нормах авто и в инструкции производителя, диск просто не установится на автомобиль. Задняя часть колеса будет упираться в стойку, у вас не получится закрепить диск.

Если же вылет оказался меньше, колесо можно легко установить на автомобиль, но в эксплуатации вы получите следующие последствия:

• заметное нарушение качества поездки автомобиля;
• осложнение рулевого управления;
• увеличение сопротивления у авто с передним приводом;
• значительный риск разрушения ступицы, подшипников и рулевых тяг;
• снижение безопасности эксплуатации автомобиля.

Именно по этой причине лучше не переоборудовать автомобиль, устанавливая диски с отрицательным вылетом. Визуально это оказывается часто эффектным дополнением к стилю вашего авто, но безопасность поездки снижается, да и от управления удовольствия получить не выходит. Всегда используйте рекомендуемые производителем параметры дисков, ведь самостоятельное вмешательство в их работу может стать серьезной проблемой, мешающей комфортной поездке.

Видео:

Подводим итоги

Многие автомобилисты считают параметр вылета колесного диска одной из возожностей тюнинга автомобиля. Достаточно установить диски с минимально возможным вылетом (отрицательным значением), и авто будет смотреться великолепно. Для таких визуальных изменений зачастую требуется переоборудовать всю систему подвески, а также усилить тормоза, стойки и амортизаторы.

avto-flot.ru

Как правильно замерить вылет диска ЕТ

Что такое ET на дисках и как его правильно измерить, если обстоятельства складываются таким образом, что иной возможности определить этот показатель просто нет? Достаточно часто изношенные или повреждённые колёсные диски не дают возможности правильно прочитать маркировку на их поверхности, и в этом случае владельцам ТС приходится прибегать к их замерам.

Чтобы подобрать нужный колёсный диск взамен изделия, отслужившего свой срок, необходимо определить показатель ЕТ на старом колесе, проделав следующие шаги:

• Если диск установлен на автомобиле, его нужно снять при помощи баллонного ключа или специального накидного инструмента для снятия секреток, если таковые были использованы при монтаже колеса на ступицу. Перед тем как вести демонтаж, необходимо поднять автомобиль при помощи домкрата так, чтобы колесо могло свободно вращаться в висячем положении.
• Необходимо измерить на диске тыловой отступ, а для этого нужно сначала аккуратно положить диск на ровную поверхность наружной стороной вниз.
• Та сторона диска, которая крепится к ступице, оказывается сверху, и на неё нужно положить деревянную измерительную рейку, по длине соответствующую диаметру колеса. Соответственно, весь инструмент целиком должен находиться именно на стальных бортах колеса, а не на резине, в противном случае вынос будет определён некорректно, что приведёт к ошибкам при покупке колеса.
• При помощи рулетки или линейки измеряется промежуток от привалочной плоскости диска до края деревянного изделия. Результат записывается в миллиметрах.
• Процедуру нужно повторить, перевернув диск наружной стороной вверх, и в итоге у владельца авто будут записаны уже 2 показателя — фронтальный и тыльный вылеты, из которых складывается общий показатель ЕТ посредством простых вычислений.

Также можно замерить и общую ширину обода, чтобы получить значение по формуле ET = X – Y/2.

При описанном измерении автолюбителю доступна формула ЕТ = (А + В)/2 – В, где А — первое измерение — величина отступа с тыльной стороны, В — тот же показатель, но с фронтальной части.

Измерение валета диска

Отличия и сравнение дисков ет40 и ет50

1. ET (EinpressTiefe)

ET – это параметр, который определяет смещение диска от центральной оси. Диски ет40 и ет50 отличаются величиной этого смещения. Диск ет40 имеет смещение 40 мм, а диск ет50 – 50 мм. Этот параметр влияет на ширину колесного проема и расстояние между колесом и кузовом автомобиля.

2.Подгонка под автомобиль

Диски с разным ET подходят для различных моделей автомобилей. Диск ет40 обычно используется на автомобилях с широкой колеей и агрессивным видом. Диск ет50 более универсален и подходит для большинства автомобилей.

3. Выступание диска

Из-за разницы в смещении, диск ет40 будет иметь большее выступание от автомобиля, чем диск ет50. Это может оказывать влияние на поведение автомобиля на дороге и шумоподавление.

Важно помнить, что использование неподходящих дисков может привести к проблемам с управляемостью автомобиля и повреждению подвески. При выборе дисков важно учитывать требования производителя автомобиля и все необходимые параметры, включая ET

Разные комплектации одной модели авто

Некоторые автолюбители обращали внимание, что для разных комплектаций одной модели машины довольно часто используют различные запчасти. Связано это с тем, что при проектировании и расчёте параметров узлов каждой модификации, учитывается огромное количество переменных, которые у автомобилей одной линейки могут заметно отличаться

Примером тому могут служить различные силовые установки, имеющие разные габариты и массу. Соответственно этим расчётам, учитывающим в каждом случае действующие силы и векторы их приложения, и формируется конечная конструкция подвески. Это позволяет гарантировать клиенту надёжность, комфорт во время езды, качественную управляемость и прочие характеристики, при минимальных производственных затратах.

В былые времена большая часть производителей автотранспорта изготавливала детали таким образом, чтобы обеспечивать большой запас прочности в основных конструкциях авто, включая подвеску. Сегодня же тенденция на рынке такова, что стало востребовано снижение себестоимости транспорта, которое достигается посредством более точных расчётов. Это и повлекло снижение запаса прочности большинства деталей.

Что такое ЕТ на колесных дисках

На что влияет значение показателя ЕТ?

Компании-производители при проектировании определяют возможность отклонения показателя ЕТ от нормального значения, указывая допустимые размеры. Владельцам авто необходимо соблюдать эти рекомендации. От параметра ЕТ зависит симметричность расположения колес. Часто консультанты в магазинах не знают либо не делятся информацией о влиянии показателя вылета колесных дисков на техническое состояние автомобиля.

В случае несоблюдения рекомендаций производителя, использование дисков и неправильно подобранном ЕТ, существуют следующие риски:

• сокращается срок эксплуатации ходовой части авто;
• покрышки изнашиваются с высокой скоростью;
• сокращается срок службы ходовой части машины;
• снижается управляемость авто.

Ширина диска

6.5 — (B) – показатель ширины диска в дюймах (показатель ширины диска в маркировке иногда обозначается, как дробь 6 и 1/2).

Ширину измеряют по так называемой полке диска, на которую укладываются боковины шины, а не по внешним сторонам диска или от края до края.

Ширина колесного диска должна строго соответствовать ширине шины, чтобы после установки шин на диски они обладали заданной производителем оптимальной формой. Рассчитать нужную ширину диска вы сможете при помощи шинного калькулятора.

Буква L обозначает форму боковой закраины обода (JJ, JK, J или K). Подбирая автомобильный диск, покупатели не учитывают этот параметр, поэтому особого внимания ему не уделяют.

Колесные проставки — что это такое и как их применять

Проставка — это шайба, которая вставляется между ступицей и привалочной плоскостью. Она исправляет неправильный вылет. Кроме того, с ее помощью можно расширить колесную базу и устранить несовпадение отверстий под болты. Причем проставки бывают:

• Тонкими — от 3 до 20 мм по высоте шайбы. С помощью такой вставки можно отодвинуть литой или кованый диск от ступицы, устранив трение шины о подвеску.
• Толстыми — от 20 до 30 мм по глубине. С помощью этой шайбы можно выбрать отрицательный вылет, отодвинув колесо от крыла автомобиля.
• Сверхтолстыми — от 30 до 40 мм. Такие проставки используют мастера тюнинга, подгоняющие литые и кованые колеса к аркам джипов. Для обычных легковых авто сверхтолстые проставки не подходят.

Опытный мастер шиномонтажа может исправить с помощью проставки неправильный вылет, обеспечив долгую жизнь ступице, подшипникам и подвеске. Кроме того, эти вставки применяют для расширения колесной базы. В этом случае используются специальные модели с центровочным отверстием. Однако даже идеально подобранная проставка — это всего лишь «костыль», устраняющий просчеты покупателя неправильных дисков только на время. Решение доверить свою жизнь тонкой металлической шайбе — не самая лучшая идея. Лучше купить правильный диск с первого раза.

Каким бывает вылет?

Параметр
может быть положительным, нулевым или отрицательным. При положительном вылете центральная
ось колеса располагается позади места соединения со ступицей. При нулевом ось
совпадает с привалочной плоскостью. Отрицательное значение говорит о том, что
ось находится перед контактной поверхностью.

Сейчас
на большинстве автомобилей положительный вылет. Остальные варианты тоже,
конечно, встречаются, но скорее в виде исключения. Отрицательные и нулевые ET можно найти на автомобилях для гонок — как на треках, так и в
условиях полного бездорожья. Их подвески сильно отличаются от стандартных.

Вылет колёсного диска

Следующий немаловажный показатель в той же строке с маркировкой изделия – это вылет колёсного диска – ЕТ, который обозначает расстояние в миллиметрах от точки крепления колеса к ступице до проекции привалочной плоскости. Этот показатель, как правило, имеет следующие особенности:

• Показывает положение колеса под колёсной аркой, то есть насколько оно утоплено под неё. Чем больше ЕТ, тем глубже диск сидит под автомобилем и наоборот – чем меньше ЕТ, тем сильнее он выглядывает за пределы кузова.
• Для спортивных автомобилей с высокими динамическими характеристиками или для полноразмерных внедорожников, преодолевающих труднодоступные участки трассы с большим количеством препятствий, очень важна устойчивость транспортного средства. Именно поэтому в таких случаях показатель ЕТ может быть отрицательным, и колесо значительно выступает из-под колёсных арок. Записывается эта величина как ЕТ-20, ЕТ-15 и т. д., где под знаком «-» подразумевается как раз отрицательный вылет, а число показывает это расстояние в миллиметрах.
• Автомобили среднего класса, городские кроссоверы или иные категории транспортных средств, способные развивать значительную скорость и предназначенные для комбинированной езды по плохим дорогам и в городе, нередко имеют так называемый нулевой вылет. Это означает, что колесо находится заподлицо с кузовом и одновременно обеспечивает автомобилю повышенную устойчивость и не пачкает боковые части автомобиля, а также не оказывает непроектную нагрузку на ступицу, полуось, суппорты и амортизаторы. Записывается это значение как ЕТ0.

Обозначение вылета диска

Чаще всего на практике встречается, что автомобили – седаны, универсалы, вне зависимости от класса и производителя, имеют положительные вылеты, то есть размерность ЕТ составляет от 5 до 50 мм и больше на эксклюзивные марки авто. Как правило, для компактных седанов или универсалов, а также для «железных коней» бизнес класса, распространённых практически в каждом большом городе, данный показатель колеблется от ЕТ22 до ЕТ42.

Важно!
Чтобы выбрать необходимый вылет диска, водителю следует ознакомиться с предыдущей размерностью своего колеса, подлежащему замене, после чего сравнить эти данные с тем диском, который планируется к покупке. В случае ошибочного выбора водитель рискует передать слишком большие нагрузки на ступицу и подвеску. После этого срок их эксплуатации существенно сократится, либо новый автомобиль утратит гарантию

После этого срок их эксплуатации существенно сократится, либо новый автомобиль утратит гарантию.

Из предыдущих обозначений размерности колёс видно, что каждый параметр может иметь незначительное отклонение практически для всех марок авто. Это означает, что диск с размерностью 6,5J x 15 ET35 может быть заменён на диапазон параметров 6J – 7J x 15 ET 32 – 42, и, скорее всего, все эти размеры при условии правильного подбора шин подойдут под колёсные арки конкретного автомобиля.

Разболтовка диска на 4 шпильки

Как определить вылет диска?

Как определить вылет диска

Расчет вылета ET производится по формуле «x-y/2», в которой параметр «x» обозначает расстояние между привалочной плоскостью и внутренней поверхностью диска, а параметр «y» – ширину искомого диска. Измеряется вылет в миллиметрах.

Однако вам необязательно измерять колеса своего автомобиля, чтобы определить вылет, — производители используют для этого стандартизированную маркировку, которая указывается непосредственно на диске, а также в документации к нему. Она выглядит в виде ETXX, где XX – это числовое значение вылета.

Как уже отмечено выше, параметр ET может иметь самые разные значения, как положительные, так и отрицательные. В частности, маркировка ET30 указывает на то, что вылет такого диска составляет 30 мм. Для моделей с нулевым вылетом используется маркировка ET0. Если же вылет отрицательный, то перед числовым обозначением ставится знак «-». Например, маркировка ET-15 показывает, что вылет такого диска составляет -15 мм.

Таким образом, мы показали, что соблюдение предписанного производителем значения вылета диска ET является залогом долговечности и стабильности работы подвески вашего автомобиля, уверенной управляемости и безопасности движения. Малейшее отклонение от рекомендованных величин приведет к ухудшению контроля над автомобилем и повышенным нагрузкам на ходовую часть. В результате минимальным последствием такой эксплуатации автомобиля станет необходимость преждевременного ремонта подвески.

Вылет диска ET: что это значит?

Вылет — это расстояние от середины диска до плоскости его совмещения со ступицей. Обозначается аббревиатурой ЕТ. Чем он меньше, тем в большей степени обод будет выпячиваться снаружи машины. Чем ЕТ значительнее, тем сильнее диск будет утоплен. На вылет никак не влияют параметры диска. Чтобы рассчитать нагрузки на механизм подвески, нужно знать лишь расстояние от середины колеса до ступицы.

ЕТ должен отвечать рекомендациям производителя авто. Отклонения недопустимы — даже при незначительных возникнут дополнительные нагрузки на узлы подвески. Это может стать причиной сокращения срока службы подвески, а в некоторых случаях приводит даже к ее разрушению.

От продавцов можно услышать обратное. Есть много вариаций вылетов, а потому служащим магазина не очень хочется подбирать диски именно под вашу машину — тем более, если с остальными параметрами все в порядке.

Вот несколько советов водителям по поводу выбора дисков:

1. Внешний вид изделия должен быть на втором плане — важнее технические характеристики.
2. Не стоит слишком доверять продавцам — от них не всегда можно получить достоверную информацию.
3. Учитывайте маркировку.

Как узнать посадочный диаметр диска в сантиметрах

Если водитель, выбирая колёсные диски, сильно сомневается в корректности своей покупки из-за того, что не уверен в размерности PCD, он может самостоятельно проверить соответствующий показатель, последовательно проведя достаточно простые измерительные операции:

• Он может взять обычный циркуль и аккуратно очертить окружность вдоль расположения всех болтов, последовательно соединяя их один за другим, а потом, если окружность сомкнулась, просто приложить развёрнутый инструмент к линейке, измерить расстояние в миллиметрах и разделить полученный результат на 10, чтобы перевести его в сантиметры.
• Также данная процедура может быть проделана при помощи циркуля-измерителя, что даст более точный результат.
• Кроме того, если под рукой нет подобных канцелярских приборов, автолюбитель может воспользоваться обычной рулеткой или линейкой, измерив расстояние от каждой накидной гайки до центра диска. Скорее всего, каждый раз у него будет погрешность при измерении, однако параметры унифицированы производителями, поэтому этот показатель будет сильно приближен к одному из типовых значений на маркировке нового колеса в автомобиле. После измерения полученную величину радиуса необходимо умножить на два, чтобы определить диметр изделия.

Методики определения величины PCD на дисках

• Если диск уже демонтирован, то те же показатели можно определить по расположению шпилек на ступице, и особенно просто это сделать, когда разболтовка составляет 4 крепежа, потому что в таком случае достаточно лишь приложить измерительный прибор к шпилькам, расположенным по диагонали, что и будет являться диаметром PCD. Все показатели данной величины считаются после проведённых измерений при помощи формул, приведённых на рисунке 3.
• Самый верный способ определить диаметр сверловки – просто найти в интернете описания транспортного средства, принадлежащего автолюбителю, и посмотреть данную величину в разделе, где описаны технические характеристики. Кроме того, если автомобиль относительно новый, то этот показатель прописан в инструкции по эксплуатации.

В крупных торговых точках, как правило, ведётся система складского учёта, интегрированная в программу подбора размерности шин и дисков по имеющимся параметрам. Это означает, что потенциальный покупатель, не знающий размерности PCD на ступице своего «железного коня», может обратиться к консультанту, который со слов своего клиента введёт необходимые данные в интерактивном диалоговом окне программы.

Система, проанализировав все заданные ей сведения, выдаст допустимые параметры дисков, среди которых всегда остаётся неизменный размер – показатель сверловки (PCD) и разболтовки. Кроме того, программа покажет наличие интересующей клиента продукции на складе, её количество, а также розничную цену и возможные скидки (например, при покупке сразу 4 колёс).

Прочие варианты маркировки колесных дисков и расшифровка их обозначений

Кроме приведённых выше обозначений можно также встретить такие показатели размерности, как, например, 6J x 15 H2, что преимущественно характерно для штампованных изделий, и водители нередко спрашивают, как можно корректно прочитать данную надпись.

Данный код имеет следующие смысловые характеристики, приведённые ниже:

• 6J нужно расшифровывать по аналогии с предыдущим примером – это ширина диска в дюймах и форма его борта для выбора резины.
• 15 – радиальность изделия, назначаемая в зависимости от технических характеристик транспортного средства и подходящая под габариты колёсных арок автомобиля. Выражается в дюймах как диаметр изделия без учёта верхних бортиков.
• Н2 – обозначение количества хампов, а именно величина означает наличие двух уплотнительных кольцевых прокладок, которые нужны для более плотного прилегания бескамерной покрышки.

Важно!
Достаточно часто на литом или штампованном изделии можно увидеть особую маркировку дисков, которая является индивидуальной для конкретного производителя. Так, например, если потенциальный покупатель видит в самом конце строки код С046 или какие-то подобные числовые и буквенные записи, это может означать артикул изделия или его порядковый номер в систематизированном каталоге производителя.

Каждый водитель, собирающийся в ближайшее время менять колёсные диски на своём автомобиле, должен детально ознакомиться с полной маркировкой автомобильных дисков

После этого он открывает руководство по эксплуатации авто либо находит в интернете его технические характеристики, и он должен понимать, что у него есть выбор – поставить такое же, например, штатное колесо с идентичными параметрами либо изучить допустимый диапазон размеров и выбрать изделие среди них

Каждый водитель, собирающийся в ближайшее время менять колёсные диски на своём автомобиле, должен детально ознакомиться с полной маркировкой автомобильных дисков. После этого он открывает руководство по эксплуатации авто либо находит в интернете его технические характеристики, и он должен понимать, что у него есть выбор – поставить такое же, например, штатное колесо с идентичными параметрами либо изучить допустимый диапазон размеров и выбрать изделие среди них.

При этом неизменными останутся лишь показатели разболтовки и сверловки, а остальные характеристики могут незначительно поменяться. Так, например, обладатель кроссовера, у которого в базовой комплектации стояли диски с радиальностью 17 и резина с профилем 45 мм, как правило, не доволен своим «железным конём» при эго эксплуатации по мягкой грязи или снегу. Таким образом, выбирая радиальность 16 дюймов, он имеет возможность увеличить профиль до 55 мм, что будет гораздо эффективнее, потому что боковая поверхность покрышек будет также, как и плоская часть с протекторами, участвовать в работе колеса.

Диски с низкопрофильной резиной

Таким образом, перед установкой колёс на машину лучше всего проконсультироваться с профессиональным экспертом, который не только поможет правильно расшифровать все маркировки на дисках и резине, но и подобрать интересующие изделия в зависимости от типа авто, её статуса, а самое главное, места и способа его эксплуатации.

Данная процедура предлагается практически в каждом специализированном магазине, как правило, бесплатно. Часто у продавцов-консультантов имеется специальная компьютерная программа, в которую можно ввести исходные данные, и она покажет все варианты размерностей, подходящие для данной марки, и их наличие на складе.

Определение понятий

Вылет (ET) — это параметр, определяющий отступ диска от оси автомобиля. Он измеряется в миллиметрах и может быть положительным или отрицательным. Если вылет положительный (например, ET40), то диск смещен в сторону наружу, а если вылет отрицательный (например, ET-50), то диск смещен в сторону внутрь автомобиля.

Диски с различными значениями вылета имеют разные характеристики и влияют на поведение автомобиля на дороге. Диски с большим положительным вылетом (например, ет40) имеют большую ширину и могут использоваться для достижения лучшей устойчивости и повышенного тормозного эффекта. Диски с отрицательным вылетом (например, ет-50) используются для создания более агрессивного внешнего вида автомобиля.

Допустимые отклонения ЕТ

Автопроизводители определяют допустимые значения этого показателя для своих автомобилей. При расчете учитывается большое количество показателей. Познакомиться с диапазоном допустимых отклонений можно с помощью книг, инструкций либо найти необходимую информацию в интернете. Напомним, что на внедорожниках преимущественно используется диски с отрицательным ЕТ. В результате колеса выступают за границы кузова. Благодаря этому достигается большая устойчивость автомобиля в условиях бездорожья.

Превышение рекомендуемого производителем значением вылета приводит к быстрому выходу из строя элементов ходовой части. В современных автомобилях работу всех узлов отслеживает бортовой компьютер. Если на машину были установлены неправильно подобранные диски, то в случае возникновения серьезных проблем компьютер заблокирует колеса, чтобы минимизировать повреждения ходовой части.

Что значит параметр PCD на колёсных дисках

Практически каждый автолюбитель, столкнувшийся с необходимостью приобретения новых колёсных дисков, сталкивается с одним и тем же вопросом: PCD на дисках – что это. Чтобы дать наиболее полный ответ, необходимо полностью расшифровать надпись на оборотной стороне колеса, характеризующую его размерность на конкретном примере. Если взять параметры среднестатистического колеса 6,0J х 16 ЕТ42 5х108 d66,1, где каждый из символов обозначает следующие показатели:

Магазин-склад колёсных дисков

• 6 – это характеристика ширины обода изделия в самой широкой его части, выражается в дюймах. Данный размер для легковых автомобилей располагается в диапазоне от 4,0 до 12,0 дюймов с шагом в 0,5 дюйма.
• J – форма канта борта для надёжной фиксации покрышки, которые также обозначаются как JJ, К, JK, B, P или D.
• 16 – величина радиальности, то есть диаметра обода колеса, выражается в дюймах. Многие автолюбители неверно называют этот параметр радиусом, однако это неверно. Диаметр колесного диска в классических вариантах бывает от 12 до 24 дюймов.
• ЕТ42 – это показатель вылета диска в миллиметрах, расстояние в проекции от точки крепления колеса к ступице до внутренней привалочной плоскости колеса, который колеблется в пределах от -25 до +50 мм, то есть он может быть отрицательным, и изделие будет выступать за поперечные габариты авто.
• 5х108 – это показатель разболтовки, то есть величина, обозначающая количество шпилек, на которые диск крепится к элементам подвески (4, 5 или 6 для легковых авто). Вторая цифра – 108 – длина каждого крепежа в миллиметрах, встречающаяся в диапазоне от 90 мм до 150 мм, в зависимости от массы авто и его класса.
• В конце маркировки изделия следует ответ на вопрос, что такое PCD в параметрах дисков и как можно определить эту характеристику. Последний показатель – d66,1 – это как раз величина PCD, или Pitch Circle Diameter, что в переводе означает диаметр той окружности, вдоль которой на равном расстоянии друг от друга располагаются отверстия для шпилек. Чем больше этот параметр, тем больший изгибающий момент может воспринимать колесо. Соответственно, PCD, называемая также сверловкой, колеблется от 50 мм до 150 мм в зависимости от размера колёсной базы и массы автомобиля.

Размерность колёсных дисков
Важно!
Если любой из показателей (ширина, радиальность или вылет) для каждого авто могут меняться в незначительных пределах, то величина PCD должна оставаться постоянной, так как конструкция ступицы неизменна, и на практике почти все автомобильные концерны давно установили стандарт, в соответствии с тем или иным классом авто. Так, на компактных автомобилях с объёмом двигателя до 1,6 литра сверловка не превышает 70 мм, а разболтовка редко выходит за пределы 4х100, для кроссоверов этот показатель может достигать 100 мм и 5х120 соответственно, а что касается больших внедорожников, то он резко возрастает до 140-150 мм, а разболтовка – до 6х150

Какие проблемы могут возникнуть из-за неправильного подбора дисков

Показатель ЕТ важен, так как расчётный изгибающий момент на подвеску в недорогих авто может быть превышен, что приведёт к выходу системы из строя и её деформациям. Это означает необходимость крупного и дорогостоящего ремонта, на который готов далеко не каждый водитель.

Опасность неправильного подбора данной размерности особенно актуальна при эксплуатации дорогих современных автомобилей. Так, положение транспортного средства на дороге тщательно контролируется бортовым компьютером и различными датчиками. Если спускает шина, водителю поступает сигнал о потере давления, при резком нажатии на педаль тормоза колёса не блокируются, так как срабатывает ABS.

То же можно сказать и о стабилизаторе курсовой устойчивости, который контролирует положение автомобиля на дороге и прямолинейность его хода, а также препятствует заносам на дороге, попеременно блокируя то или иное колесо. В данный компьютер, как правило, инженеры заводят определённые показатели размерности колёсных дисков — ЕТ, а как конечный результат — величины изгибающих моментов.

Измерение валета диска

Важно!

Если автолюбитель не будет следовать указаниям производителя и неправильно определит размер ЕТ для дисков на своё авто, то датчики могут сбиться, из-за чего система может дать команду для блокировки колёс в совершенно неподходящий момент, и, как следствие, участник дорожного движения попадёт в аварию, не справившись с управлением.

Как определить вылет колесного диска?

Полученное по формуле значение может быть как плюсовым, так и минусовым (или нулевым). Параметр определяет расстояние между осями задних и передних колес, формируя промежуток меж колесами, установленными на одной оси. Параметры резины, обода и шины на ET совершенно не влияют.

Нагрузку, которой подвергается подвеска машины, можно рассчитать из плеча прилагаемой нагрузки — расстояния от середины обода до ступицы. Для каждой конкретной модели машины может быть только один ЕТ – значение этого параметра не должно зависеть от размеров обода и установленной на него резины. Значение вылета прописывают на колесе. Маркер может быть таким: ЕТ35. Цифра 35 означает расстояние в миллиметрах. В этом случае расстояние имеет положительное значение. Расстояние будет отрицательным, если нанесен маркер ЕТ-35, или нулевым — ЕТ0.
