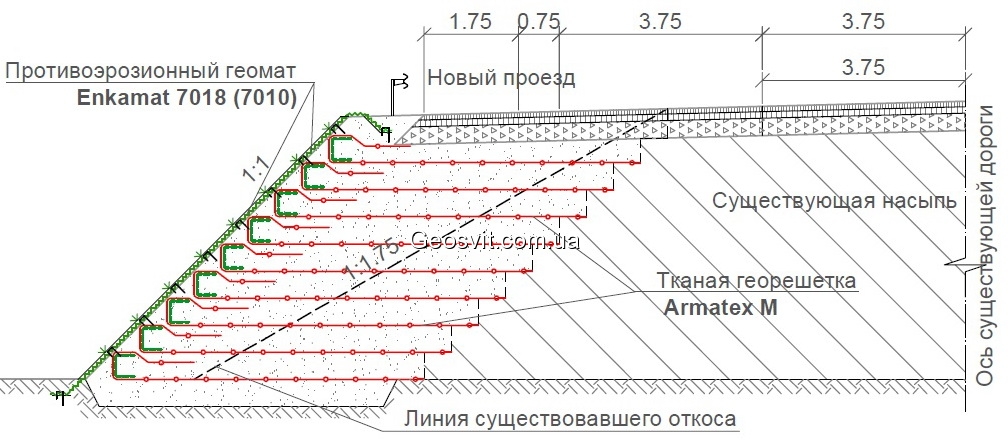

Об устойчивости откосов и склонов, включая армогрунтовые

Экономическая эффективность откосов

Заложение откосов при строительстве имеет ряд экономических преимуществ, которые делают данную практику обязательной и целесообразной.

Предотвращение эрозии

Одной из основных причин заложения откосов является предотвращение эрозии грунта. Отсутствие откосов на строительной площадке может привести к смыву грунта под воздействием дождя или снеготаяния. Это может привести к существенному ухудшению качества конструкции и дополнительным затратам на ее восстановление.

Пример. Отсутствие откосов на площадке для строительства дома может привести к смыву грунта под фундаментом, что в свою очередь может вызвать трещины и деформации в конструкции. Восстановление фундамента может потребовать значительных затрат времени и денег.

Безопасность строителей и обитателей зданий

Откосы также являются мерой безопасности не только для строителей, но и для обитателей зданий. Правильные откосы предотвращают обрушение грунта и песчаных склонов, значительно уменьшая риск травмирования людей и повреждения сооружений.

Пример. Откосы, заложенные на склонах при строительстве дороги, обеспечивают безопасное движение транспорта и предотвращают обрушение дорожных откосов, которые могли бы привести к авариям.

Увеличение срока службы конструкций

Еще одним экономическим преимуществом заложения откосов является увеличение срока службы строительных конструкций. Откосы предотвращают проникновение влаги в грунт и уменьшают давление на сооружения, способствуя их долговечности и минимизации затрат на ремонт и обслуживание.

Пример. Заложенные откосы на крыше здания предотвращают задержку воды, снега и льда, ограничивая их влияние на кровлю и гидроизоляцию. Это способствует увеличению срока службы кровли и снижению затрат на ее ремонт и замену.

Технология выполнения работ

При укреплении склонов большое значение имеет масштаб проблемы. Если требуется провести работы в зоне затопления, то установить сваи и другие опорные конструкции будет практически невозможно без чертежей и точных расчетов. Обрывы вдоль берегов водоемов, естественные и искусственно образованные, но достаточно сухие склоны можно укрепить самостоятельно.

Потребность в укреплении склонов возникает в следующих случаях.

• При наличии на участке пологих откосов и склонов. Если их выравнивание нецелесообразно с финансовой точки зрения, но при этом есть сложности с целевым использованием объекта, можно решить задачу при помощи террасирования. Оно выполняется с использованием шпунтового ограждения.
• При наличии на участке оврагов, демонстрирующих тенденцию к разрастанию. Эрозия почвы, оставленная без внимания, может привести к серьезным проблемам.
• При наличии оползающих обрывов или склонов. Без укрепления они могут обрушиться в любой момент.
• При искусственном формировании насыпей из рыхлых грунтов. В этом случае наружное укрепление почвы поможет сохранить искусственную неровность.
• При глинистых почвах вдоль береговой линии. Они наиболее склонны к размыванию.

Профессиональное укрепление склонов выполняется при помощи шпунтовки: трубчатой, металлической. В случае с использованием собственного ручного труда разумнее будет заменить свайные конструкции менее трудоемкими в укладке вариантами. После оценки почвенного состава, уровня наклона участка, высоты грунтовых вод и риска подмыва, выбирается подходящий метод борьбы с эрозией и осыпанием.

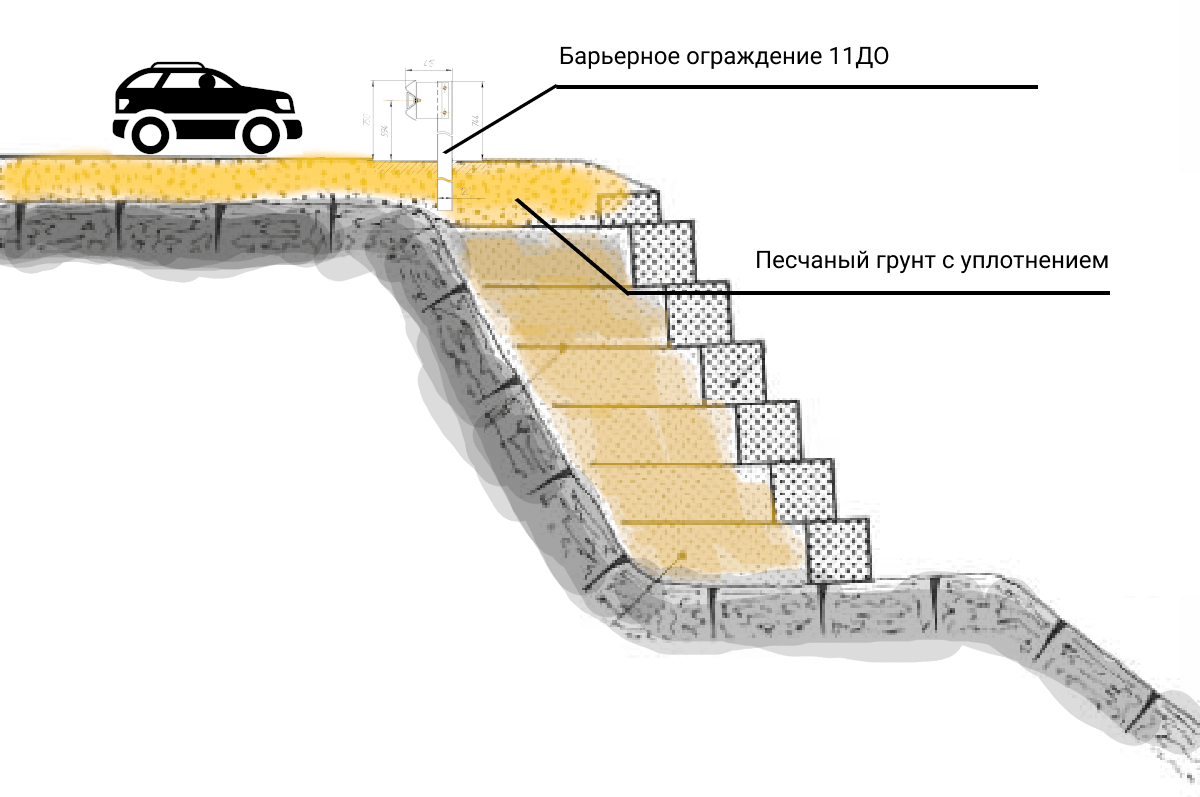

В случае если уклон не превышает 30 градусов, можно просто подобрать подходящие растения, способные противостоять смещению слоев земли в вертикальной и горизонтальной плоскости. При более интенсивном перепаде высот обычно используют комбинированные методы. Например, при угле наклона в 45 градусов насыпи нужно сначала обнести габионами, а затем применить георешетку в верхней части холма, на основе искусственной опоры.

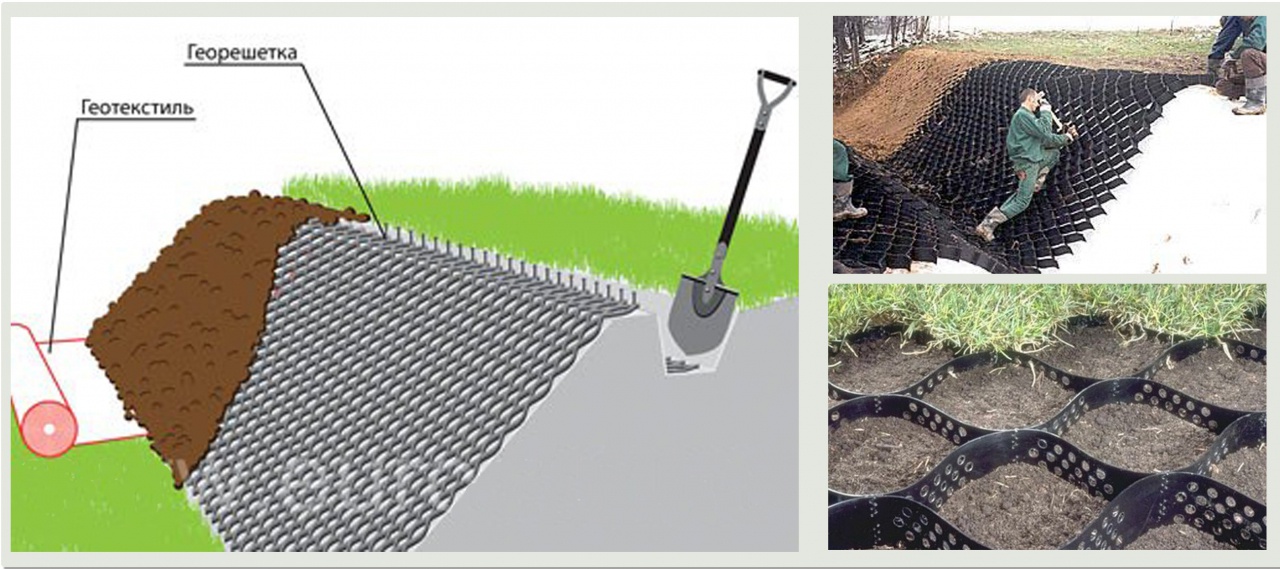

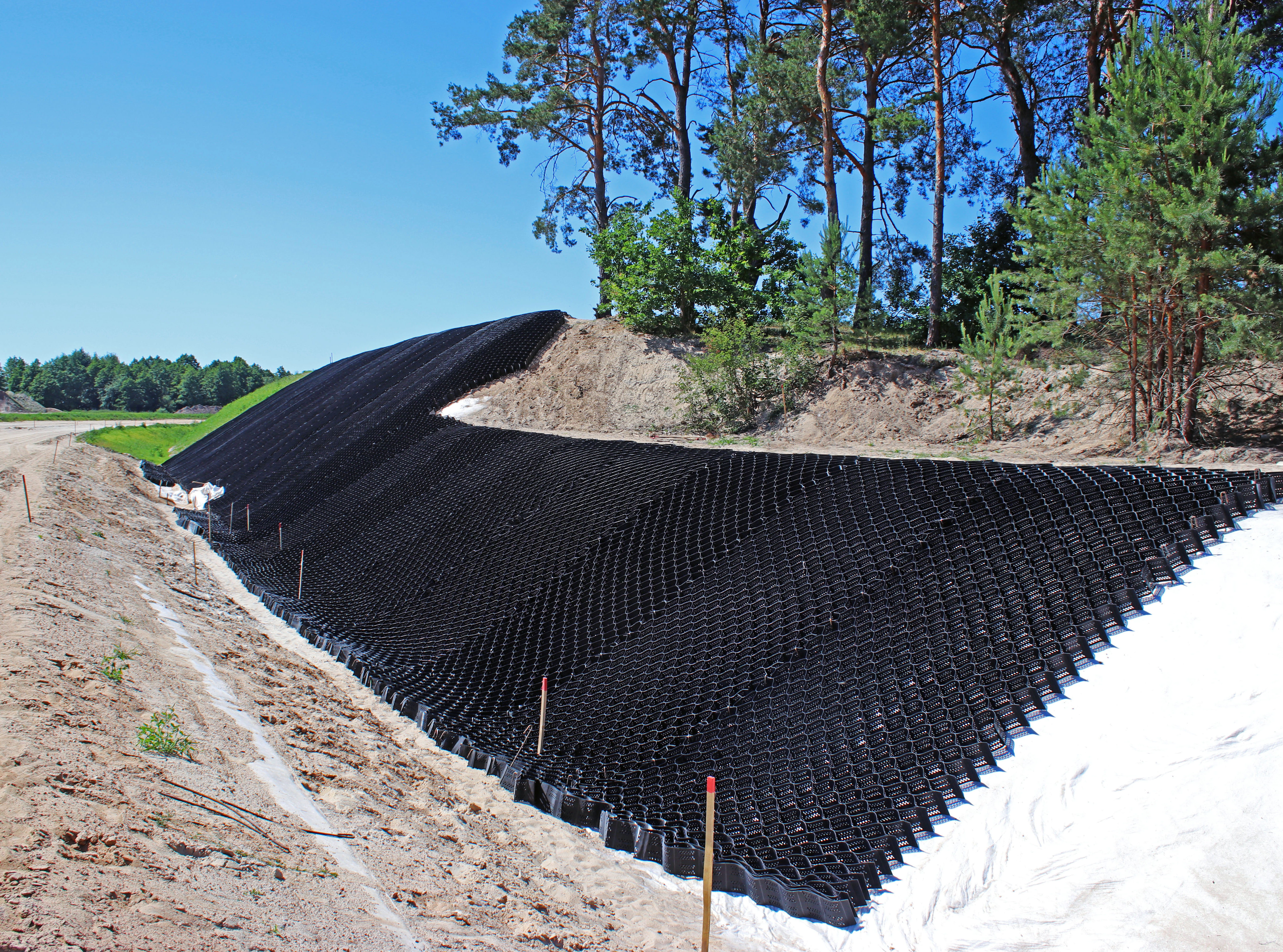

При совсем малом уклоне (не более 15 градусов) вместо габионов целесообразнее будет возвести небольшие подпорные стенки из подручных материалов, предварительно дренировав периметр участка и выполнив подсыпку ПГС. На подмываемых или заболоченных участках чаще всего приходится использовать свайные опоры.

В любом случае укрепление склонов выполняется после предварительной подготовки, в благоприятный для проведения работ сезон и в следующем порядке.

1. Выполняются расчеты. Нужно определить общее давление грунта. Его выполняют на основании визуальных наблюдений или путем инженерных расчетов.
2. Выбирается материал. Чем интенсивнее происходит осыпание и чем сложнее состав почвы, тем более прочными должны быть армирующие элементы. В особенно сложных случаях стоит получить консультацию строителей или ландшафтных дизайнеров.
3. Определение рабочей зоны. Это необходимо для того, чтобы обеспечить правильное определение развития будущего ландшафта.
4. Выбор анкерного крепления. Например, при наличии сопутствующих факторов: подмывов водой, оползания грунтов, требуется применять комбинированные фиксаторы.
5. Реализация. Работы выполняются на местности с разметкой участка и проведением предварительной подготовки.

О методах укрепления склонов на сложном рельефе смотрите далее.

Откос котлована: основные задачи и важность

Котлован — это выработанный почвенный пространство, используемое при строительстве зданий или сооружений. Откос котлована — это наклонные поверхности стен котлована, обеспечивающие стабильность и безопасность его эксплуатации. Откосы выполняются с целью предотвращения обрушения и обеспечения безопасной работы на строительной площадке.

Основные задачи, которые выполняются при создании откосов котлована, включают:

1. Предотвращение обвала котлована: Когда котлован выкапывается, стены котлована подвержены риску обрушения или обвала. Откосы создают наклонные поверхности, которые стабилизируют грунт и предотвращают его обрушение.

2. Безопасность работников: Откосы обеспечивают безопасную и устойчивую среду для работы строителей и рабочих на строительной площадке. Наклонные поверхности позволяют избежать опасности обвала грунта и создают условия для проведения работ без риска для жизни и здоровья.

3. Снижение нагрузки на стены котлована: Откосы уменьшают вертикальную нагрузку на стены котлована, распределяя ее на более широкую площадь. Это помогает предотвратить деформацию стен и увеличивает их прочность.

4. Обеспечение стабильности: Откосы улучшают стабильность котлована, предотвращая смещение грунта и меняющиеся условия. Наклонные поверхности позволяют грунту сохранять свою плотность и предотвращают его оползни.

Корректно созданные откосы котлована играют важную роль в обеспечении безопасности на строительной площадке. Они помогают предотвратить подземные обвалы и обеспечают устойчивость котлована при строительстве. Правильно выполненные откосы — это залог безопасности рабочих и успеха строительного проекта.

Крепление стен котлована

Крепление вертикальных стен выполняется при строительстве котлованов в неплотных и водонасыщенных грунтах. Крепление защищает не только от обрушения стен выемки, но и препятствует смещению грунта под весом соседних зданий, оберегает их основания от деформаций.

Применяются следующие технологии укрепление стенок:

• Шпунтирование — шпунтовое ограждение котлована из металлопроката:
  • из труб, с забиркой из доски либо без неё,
  • прокатного профиля, с забиркой либо без неё,
  • специализированного шпунта Ларсена.
• Железобетонными конструкциями:
  • бурокасательные и буросекущие сваи,
  • стена в грунте.

Все приведённые технологии применяются до рытья котлована. Заглубление ограждения выполняется по периметру выемки строго согласно технологической карты. В определённых условиях выполняется предварительное бурение скважин: обеспечение вертикальности погружения, снижение вибрационных воздействий через грунт на основания близко расположенных сооружений при забивке.

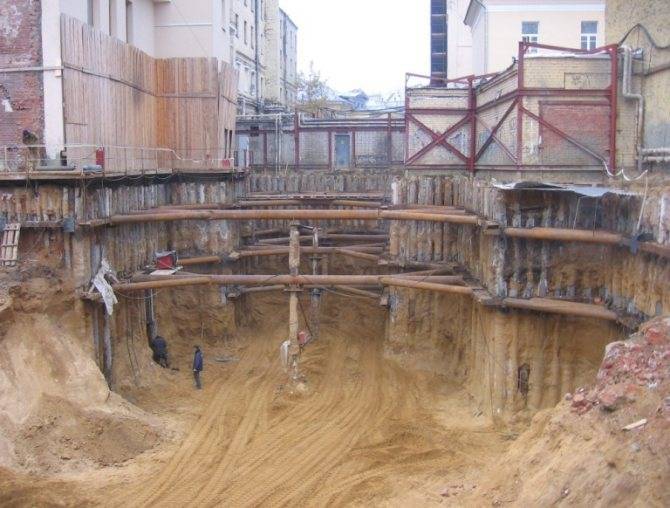

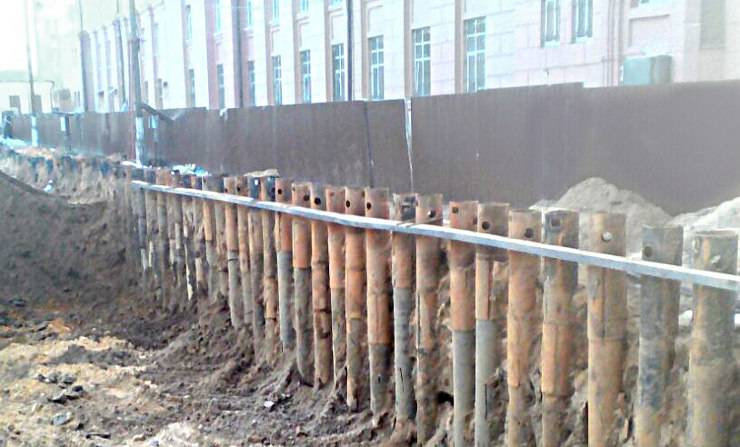

Шпунтовое ограждение из труб с обвязочным поясом из металопроката

Самым ресурсосберегающим методом является погружение шпунта из труб. Этот материал дёшев и обладает высокой оборачиваемостью, то есть возможностью многократного использования. Погружение труб выполняется забивкой копром с дизель-молотом или гидравлической копровой установкой, а также с помощью вибропогружателя. Альтернативный способ — погружение с помощью свайной буровой установки методом вдавливания и ввинчивания.

Забирку устраивают в случае критичного просыпания породы между шпунтинами, из доски толщиной 40-50 мм.

Ограждение котлована из шпунта Ларсена

При необходимости мер водопонижения применяют шпунтовое ограждение из шпунта Ларсена. Каждая из таких шпунтин имеет корытообразный прочный профиль и замковые пазы для жёсткой связи друг с другом. Таким образом можно сформировать прочную и герметичную стену сколь угодно большой длины. Погружение выполняется забивкой или вибропогружением. Шпунт Ларсена, также, как и трубы и прокатный профиль, обычно извлекают после завершения строительства, обратной засыпки, и используют повторно уже на других объектах. Иногда его не извлекают, и тогда ограждение устраивают из специального оставляемого профиля.

Крепление стенок котлована железобетонными конструкциями обеспечивает высокие механические и водоизолирующие свойства будущего основания сооружений. Они также могут служить фундаментом и одновременно стенами подземной части здания.

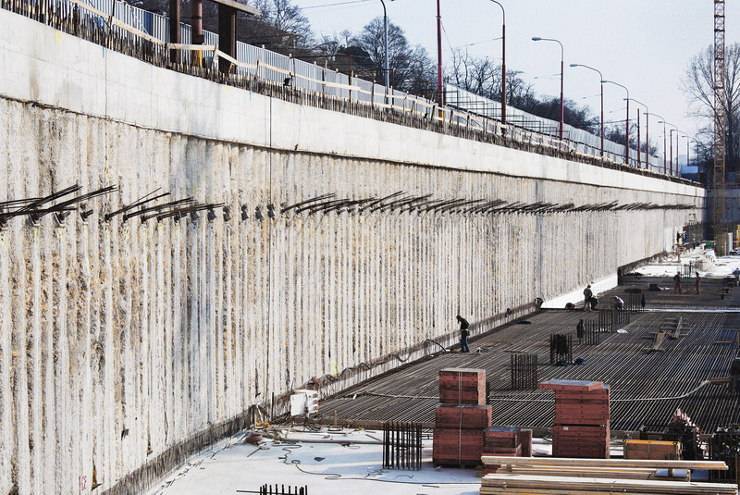

Крепление стен котлована буросекущими сваями и грунтовыми анкерами

Бурокасательные и буросекущие сваи выполняются методом бурения, армирования и бетонирования диаметром от 400 до 1500 мм глубиной до 45 м. Сначала по периметру котлована подготавливается форшахта — небольшая укреплённая траншея-кондуктор. В ней бурятся нечётные скважины с шагом 0,9 диаметра между боковыми краями скважин. Заполняют бетонной смесью. К тому моменту, когда начинают бурить чётные скважины бетон уже схватился и шнек буровой установки сечёт две соседние нечетные сваи, выполняя скважину для чётной между ними. Затем в скважину погружают заранее подготовленный армирующий каркас, сваренный из специального армирующего прута и проволоки, и бетонируют. В итоге после застывания бетона получается очень прочная монолитная железобетонная стена. На следующем этапе происходит рытьё котлована уже с готовым креплением ж-б стеной.

Технологическая схема устройства стены в грунте, и последующей разработки котлована

Технология «Стена в грунте» обеспечивает высокопрочное ограждение и крепление стен котлована толщиной от 300 до 1200 мм, и глубиной до 60 м. Применяется сложная спецтехника — грейферная установка. Грейфер представляет собой узкий, на ширину стены двухковшевый землеройный инструмент, погружаемый в грунт на жёсткой штанге или подвесе, с гидравлическим или полиспастным приводом. Разрабатываемая траншея защищается от обвала глинистым бентонитовым раствором. По достижении проектной глубины в неё погружается армокаркас и заливается бетон, который вытесняет глинистый раствор, который в свою очередь собирается в резервную ёмкость для дальнейшего использования. Разработка ведётся участками (захватками) через одну. Второй очередью разрываются промежуточные захватки и получают монолитную стену. После того, как бетон наберёт прочность можно проводить копку котлована.

Техники заложения откоса: шаги и рекомендации

Для успешного заложения откоса необходимо следовать определенным шагам и использовать рекомендуемые техники. Ниже представлены основные этапы и рекомендации:

1. Планирование и подготовка Перед началом работ необходимо тщательно спланировать процесс и подготовить необходимые инструменты и материалы. Определите глубину и ширину откоса, а также убедитесь в отсутствии подземных коммуникаций в районе работ.

2. Отметка и разметка С помощью строительного инструмента проведите отметку и разметку будущего откоса. Определите угол наклона и обозначьте границы откоса на поверхности.

3. Раскопка Начните раскопку земли, соблюдая установленные границы откоса. Регулярно проверяйте глубину и ширину раскопки, чтобы обеспечить одинаковый наклон по всей длине откоса.

4. Уплотнение После раскопки необходимо уплотнить дно откоса, чтобы предотвратить оседание и провалы. Используйте специализированное оборудование или ручные инструменты для уплотнения грунта.

5. Устройство дренажной системы При необходимости установите дренажную систему, чтобы предотвратить скопление влаги и уменьшить риск разрушения откоса. Возможные варианты дренажа включают укладку дренажных труб или применение геотекстиля.

6. Устройство подкладки Приступите к укладке подкладки из геотекстиля или другого гидроизоляционного материала. Подкладка поможет предотвратить просачивание воды и защитит откос от размывания и разрушения.

7. Заливка бетоном или устройство отсыпки В зависимости от предпочтений и требований, можно выбрать один из двух вариантов: заливку бетоном или устройство отсыпки. Заливка бетоном обеспечит более прочную и надежную конструкцию откоса, в то время как отсыпка может быть более экономически выгодной.

8. Отделка и закрепление откоса По завершении основных работ, выполните отделку и закрепление откоса. Закройте откос геотекстилем или другим материалом, чтобы предотвратить прорастание сорняков и сохранить эстетический вид.

При заложении откоса необходимо также учитывать местные строительные нормы и правила безопасности

Всегда используйте специализированные инструменты и соблюдайте меры предосторожности, чтобы минимизировать риски возникновения аварий и несчастных случаев

Специфика заложения откоса разных типов окон

Для пластиковых окон, заложение откоса начинается с установки специального каркаса из древесины или металла. После этого производится наливка цементного раствора, который создает устойчивую и прочную поверхность, на которую будет устанавливаться оконный блок. Откос укрывается гидроизоляционной пленкой и кладется внутренняя отделочная отделка.

Для деревянных окон заложение откоса выполняется традиционным способом — с использованием деревянных брусков. Они крепятся к стене и образуют на откосе раму, на которую стекло окна будет устанавливаться. Затем рама обрабатывается антисептиком и покрывается защитным слоем лака для предотвращения возможности разрушения дерева в результате воздействия влаги. После чего откос утепляется и обшивается внутренней отделочной панелью.

Установка металлопластиковых окон отличается от остальных типов оконной конструкции. Здесь отсутствует откос в привычном понимании, так как на его место устанавливается специальный пластиковый откосник. Его задача закрыть часть стены под окном и обеспечить герметичность. Пластиковый откосник устанавливается вплотную к оконному проему и крепится с помощью саморезов. Он должен быть прочно закреплен и герметично прилегать к стене, что позволяет сохранить тепло и предотвратить возможность попадания влаги внутрь.

Таким образом, специфика заложения откоса окон разных типов зависит от материала и конструкции оконной рамы

Важно проводить установку окон с учетом всех особенностей и требований, чтобы обеспечить оптимальное качество работы окон и долговечность их эксплуатации

Какое количество насыпи необходимо?

На этом рисунке схематично показаны объемы выемок, которые заключёны в призмы со стороной «а» и различными отметками по четырем углам h1,2,3,4.

При этом отметки, имеющие знак «-» относятся к выполнению насыпи, а «+» — котлована. Общий объём выбранного грунта устанавливают, как результат сложения объемов индивидуальных призм, расположенных на площадке.

Когда имеется неравномерное земельное покрытие с замкнутыми горизонтальными линиями, применяется метод трехгранных призм. В этом случае количество работы рассчитывают с помощью дробления прямоугольников либо квадратов по диагонали на треугольники. При таком способе получается достаточная точность обработки результатов.

После строительства котлована, имеются различные незаполненные пазухи в его стенах, а также въездные/выездные пути, которые должны быть засыпаны грунтом с объёмом засыпки V засып.

Его устанавливают с помощью формулы: разность объёма выемки грунта V общ и углублённой части V загл.

В том случае, когда сооружения выступают над плоскостью земли до 1 м с отсыпкой грунта вокруг, объём такой обсыпки V отсып.

Исчисляют, как объём пирамиды с усеченной вершиной V усеч. минус отсыпаемый объём V отсып. по высоте h отсып:

Над постройками, расположенными в котловане и имеющими перекрытия, например, подземные резервуары или баки для сжиженного газа, поверх их выполняется насыпь.

Ее объем рассчитывают как объём пирамиды, имеющей усеченную вершину V усеч. минус объём объекта, который будет засыпан. Общий объем слоя почвы, складываемого в запас на барме выемки, обязан содержать объем земли для возвратной засыпки пазух, подсыпки конструкций и выполнения насыпи над ними. Лишний слой земли вывозится за границы стройплощадки.

Строительные свойства грунтов

Особенности грунтов обусловлены составом, взаимоотношением и взаимодействием составляющих породы. Характеризовать грунты можно по физико-механическим признакам, магнитным, электрическим, водным и др. Нас интересуют строительные свойства грунтов, а это в большей степени физико-механические особенности: полагаясь на них, специалисты производят все расчеты при строительно-монтажных работах, выбирают технологию разработки почвы. Эти характеристики грунта определяют физическое состояние почвы и состояния, которые возникают в результате каких-либо воздействий на грунт. Итак, строительные свойства грунтов:

• плотность;
• влажность;
• сцепление;
• разрыхляемость;
• угол естественного откоса;
• удельное сопротивление резанию;
• водоудерживающая способность.

Плотность – масса единицы объема грунта, выражается в кг/м 3 или т/м 3 . Плотность несцементированных пород может достигать 2,1 т/м 3 , скальных – 3,1 т/м 3 .

Влажность характеризуется отношением массы воды в почве к массе сухой почвы. Если процент влажности не превышает 5%, такой грунт называют сухим, от 5 до 15% – маловлажным, от 15 до 30% -влажным, выше 30% – мокрым. Чем выше влажность грунта, тем труднее его разрабатывать. Исключение – глина, т.к. ее обрабатывать в сухом виде наоборот сложнее, но при большой влажности этот процесс затрудняется из-за липкости.

Еще одно важное свойство грунтов – сцепление. Оно характеризует структурные связи и то, как грунт сопротивляется сдвигу

Сила сцепления песчаных пород составляет 0,03-0,05 МПа, глинистых – 0,05-0,3 МПа

Для мерзлых почв характерно значительно большее сцепление

Сила сцепления песчаных пород составляет 0,03-0,05 МПа, глинистых – 0,05-0,3 МПа. Для мерзлых почв характерно значительно большее сцепление.

Когда разрабатывают породу, она увеличивается в объеме, это строительное свойство грунта называется разрыхляемостью. Различают первоначальную разрыхляемость К p и остаточную К ор (показывает, насколько грунт уменьшается в объеме после уплотнения). Показатели разрыхления приведены в таблице 2. Следует помнить, что естественное уплотнение протекает неравномерно, из-за чего могут появиться просадки. Чтобы избежать таких изъянов, грунт нужно утрамбовывать спецмашинами.

Согласно требованиям техники безопасности рыть котлованы и траншеи в большинстве случаев нужно с откосами и креплениями. Угол внутреннего трения, сила сцепления и давление почв, которые лежат сверху, влияют на величину углаестественного откоса. Если сила сцепления отсутствует, предельный угол совпадает с углом трения. Крутизна откоса обусловлена углом естественного откоса а (при условии, что грунт находится в предельном равновесии) (рис.1).

H/A=l/т, где т – коэффициент заложения.

Рис.1. Крутизна откоса

В табл. 3 можно ознакомиться с величинами крутизны откосов для временных земляных сооружений. Когда глубина выемки достигает 5 и более метров, крутизну откосов устанавливают проектом.

Классификация грунтов поудельному сопротивлению резаниюпредставлена в ЕНиР 2-1-1. Она основывается на свойствах грунтов и особенностях землеройной и землеройно-транспортной техники, которая участвует в разработке почвы. Выделяют 6 групп для экскаваторов с одним ковшом, 2 группы – для многоковшовых экскаваторов и скреперов, 3 группы – для грейдеров и бульдозеров, 7 групп – для разработки почвы без применения техники. Грунты первых четырех групп с легкостью обрабатываются как вручную, так и благодаря машинам, а грунты из последующих групп необходимо предварительно рыхлить иногда даже с применением взрывного способа.

Немаловажное свойство грунта, которое влияет на процесс обработки почвы, – этоводоудерживающая способность (способность грунта удерживать в своем составе воду). Для глины характерна высокая сопротивляемость прониканию воды (недренирующий грунт), для песка – низкая (дренирующий грунт)

Водоудерживающаяспособность характеризуется коэффициентом фильтрации К, это значение может колебаться от 1 до 150 м/сут

Водоудерживающаяспособность характеризуется коэффициентом фильтрации К, это значение может колебаться от 1 до 150 м/сут.

Иногда конструктору приходится чертить план котлована, на самом деле это самый простой чертеж – с минимумом линий и обозначений. Сейчас разберем на примере, как начертить котлован.

Технологии закрепления грунтов

Вертикальные стенки котлованов обязательно упрочняются в неплотных и насыщенных влагой грунтах. Эта процедура не только защищает их от осыпания, но и пресекает подвижки почвы под массой соседствующих строений.

Крепление стенок котлованов и траншей по СНиП №3.02.0/87 «Земляные сооружения, основания и фундаменты» осуществляется благодаря двум технологиям:

1. Первая из них — это шпунтирование.
2. Вторая — использование железобетонных конструкций.

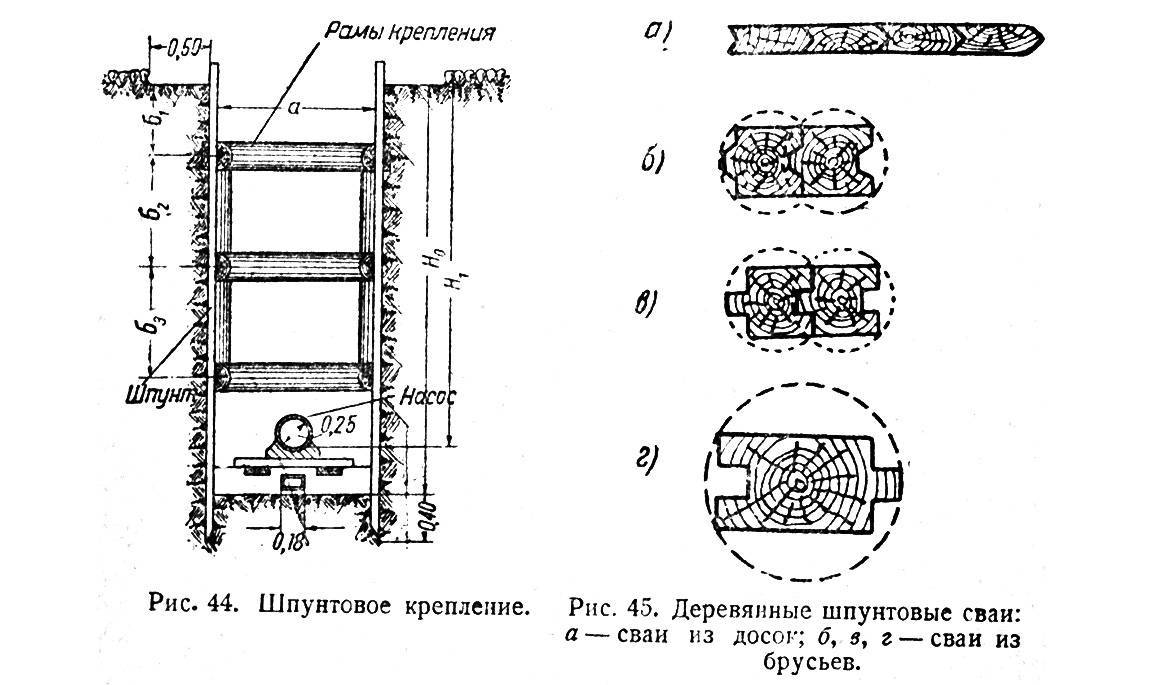

При шпунтировании применяется ограждение выемки из металлического проката. Это могут быть:

• трубы с забиркой из досок либо без нее;
• стальной профиль с дощатой забиркой или без таковой;
• специализированный шпунт Ларсена.

Конструкции из железобетона могут представлять собой:

• буронабивные сваи;
• буросекущие аналоги;
• монолитную стенку в грунте.

Заглубление ограждения производится по длине рва строго по технологической карте.

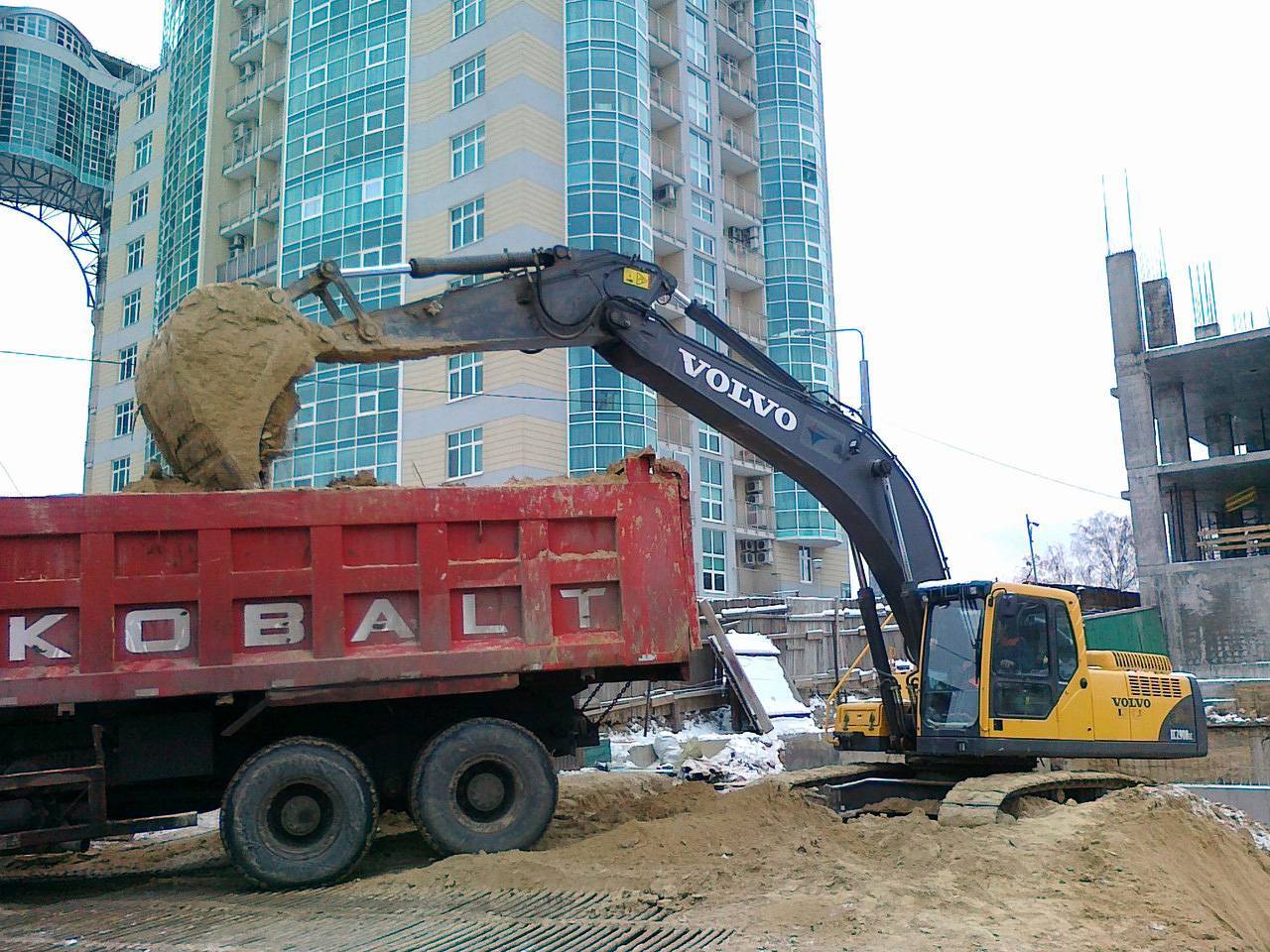

Расчет объема котлована и вывоз грунта

При расчётах выемки грунта следует учитывать его разрыхление при копании. Плотность слежавшейся почвы уменьшается при ее рытье спецтехникой и перемещении в самосвал.

Исходя из типа грунта, при расчетах используется уточняющий коэффициент 20-25%.

1. Длина выемки составляет 50 м, ширина 25 м, глубина 4 м. При перемножении этих величин мы получаем объем котлована в 5000 м³.
2. Однако для вывоза породы необходимо вычислить больший объем: 50∙25∙5∙1,2 (20%)=6000 м³.

Как нужно устанавливать распорки

Согласно строительным нормам и правилам (СНиП) крепление откосов котлована осуществляется щитами и распорками, размещаемыми по его длине:

• с шагом не более 200 см при глубине выемки (в сухой или сыпучей почве) до 375 см;
• с промежутками до 150 см при глубине котлована (в сыпучем, увлажненном и мокром грунте) больше 375 см.

Щиты из дерева или металла

Щиты, укрепляющие стены выемки, могут быть сделаны из дерева либо стали.

1. Для плывунов и сыпучих почв применяются сплошные рамные элементы.
2. При плотном грунте и выемке глубиной до 300 см крепление котлована досками имеет свои особенности. Щиты из них собираются с зазорами между досок. При этом промежутки между планками рамного элемента не должны быть больше ширины досок (она составляет не более 20 см).
3. Крепление стенок котлована инвентарными щитами из металла производится при его средней ширине.
4. Крепежи из стальных труб монтируются в выемках с вертикальными стенами шириной 80-180 см. В данном случае используются изделия сечением до 6 см и протяженностью до 300 см.

У распорок инвентарного крепежа есть резьбовые части. Прокручивая винты на них, возможно делать трубы длиннее и прижимать стойки к щитам.

Немного о том, как производится разборка креплений вертикальных стенок котлована. Для этого достаточно ослабить винты на распорках и снять их с рамного элемента.

При расчете крепления стенок котлованов и траншей досками следует учесть, что инвентарный металлический крепеж стоит больше, чем изделия из дерева. Однако он окупается благодаря неоднократному использованию.

Забивка маячных свай

При монтаже шпунтового ограждения самая трудоемкая часть работы — это заглубление свай. Когда ров небольшой либо крепеж забивается в легкую почву, то оптимальный вариант — использовать простое оборудование. Например, копр-треножник.

Работает тренога так:

1. Тяжелый железный молот («баба») на тросе с откидываемым крючком подвешивается на блоке. Через него к лебедке идет трос.
2. При вращении лебедки молот поднимается наверх на высоту 0,5-2 м.
3. При обратном перемещении барабана он устремляется вниз и своей массой заглубляет сваю.

При малом объеме работ задействуют простейшие треноги из дерева или стали, с ручными лебедками и молотом весом от 200 до 1000 кг.

Механические копры

Если необходимо забить большое количество свай, то применяются механизированные копры. К ним относятся пневматические и дизельные агрегаты. Работают они по одному принципу: для удара используется сила давления сжатого воздуха либо свободного падения бабы.

Используя механический копр, за несколько минут возможно заглубить сваю на 5-7 м. Это убыстряет монтаж шпунтовых рядов.

Грунт: группы и виды

Из-за того, что земляные сооружения создают в грунтах, обязательно следует знать основные их характеристики. От них напрямую зависит подходящий тип фундамента. Выбор осуществляют с учетом достижения максимально возможного уровня надежности и стойкости возводимого основания.

Основные свойства грунта определяются следующими факторами:

• формой, размером, прочностью, расположением частиц, входящих в его состав;
• степенью взаимосвязи между ними;
• способностью составляющих веществ к растворимости, поглощению влаги.

Грунт характеризуют с помощью таких коэффициентов:

• сжимаемости;
• трения;
• пластичности;
• разрыхления.

Классификация предусматривает деление грунтов по различным критериям. Существуют следующие их виды:

• песчаные;
• пылеватые;
• глинистые;
• скалистые;
• обломочные.

Грунт разных видов

В зависимости от содержания воды выделяют грунт:

• сухой (присутствует до 5% влаги);
• влажный (5-30%);
• мокрый (содержит больше 30 % воды).

Деление по группам представлено в таблице далее.

Категория	Входящие разновидности грунта
1	супесь, песок, суглинок лёгкий (влажный), торф, грунт растительного слоя
2	легкая влажная глина, мелкий и средний гравий, суглинок
3	плотный суглинок, средняя и тяжелая (разрыхленная) глина
4	мерзлые грунты (глинистые, суглинистые, торфяные, песчаные, супесчаные, растительный слой), тяжелая глина
5	непрочный известняк и песчаник, сланец крепкий глинистый, вечномерзлые (с примесями щебня, гальки, валунов, гравия до 10%), моренные и речные (с содержанием крупных размеров валунов и гальки до 30%)
6	крепкие сланцы, глинистый песчаник, известняк мергелистый, непрочные змеевик и доломит, речные и моренные (включения валунов и гальки – до 50%), вечномерзлые (с долей гравия, валунов, гальки, щебня – до 20%)
7	твердый известняк и песчаник, доломит, змеевик, слюдяные и окварцованные сланцы, мрамор, вечномерзлые (каменные компоненты составляют до 70% объема)

• плывуны;
• мягкие;
• средние;
• крепкие.

Советы по созданию откоса котлована

Откос котлована – это наклонные поверхности, которые создают устойчивость и защиту для котлованов. Вот несколько полезных советов, которые помогут вам создать откос котлована:

Определите оптимальный угол наклона: Оптимальный угол наклона откоса зависит от многих факторов, включая тип грунта, его устойчивость и размер котлована. Обычно рекомендуется использовать угол наклона от 1:1 до 1:1,5 (горизонтальная длина : вертикальная высота).

Установите укрепляющие элементы: Для предотвращения разрушения откоса необходимо установить укрепляющие элементы, такие как геосетки или георешетки. Они помогут удержать грунт и предотвратить обвалы.

Обеспечьте дренажную систему: Для предотвращения скопления воды и сохранения стабильности откоса, необходимо установить дренажную систему
Это может включать в себя использование дренажных труб, гравия и перфорированных труб, чтобы вода могла утекать из котлована.

Обратите внимание на защиту от эрозии: Оптимальный уклон откоса поможет предотвратить эрозию грунта

Однако, можно также применить дополнительные меры защиты, такие как установка барьеров из геотекстиля или устройство растительности на откосе для дополнительной защиты от эрозии.

Учтите безопасность: Создание откоса котлована – это потенциально опасная задача, поэтому очень важно следовать безопасным рабочим процедурам
Обеспечьте прочную площадку, используйте защитные ограждения и правильно используйте специализированное оборудование.

Следуя этим советам, вы сможете создать откос котлована, который обеспечит устойчивость и безопасность вашего строительного проекта.

Когда на разработку котлована требуется проект

Часть проекта, согласно которой на объекте производятся земляные работы, называется ПРК (проект разработки котлована). Такой проект составляют, когда глубина разработки превышает 2 м (это может быть дом с подвалом), а также когда для безопасности работ надо укрепить стенки или сделать глубинное водопонижение.

ПРК (или ППР котлована) включает в себя чертежи в плане и разрезе, технологические и другие схемы, в которых содержится информация, вплоть до мест расстановки землеройной техники и самосвалов.

Обязательная часть проекта – экспликация материалов, необходимых для выполнения основных и вспомогательных работ.

План котлована под фундамент Технологическая схема разработки грунта Схема организации площадки Поперечный разрез котлована

Если котлован разрабатывают рядом с существующим сооружением, либо его глубина превышает уровень заложения последнего, в проекте определяют меры против осадки грунта и деформации конструкций.

Это может быть возведение шпунтовых стен, усиление грунтов цементацией либо силикатизацией, устройство нового, более глубокого фундамента под старым.

Выбор защиты зависит от глубины котлована и гидрогеологических условий.

Защита фундаментов существующих зданий

Как форма стенок котлована зависит от его глубины

Свойства грунтов и наличие в них подземных вод определяют структуру котлована, который может иметь вертикальные стенки или пологие.

Вертикальные без креплений можно делать в плотных сухих грунтах, и только, когда котлован не остаётся открытым на продолжительное время.

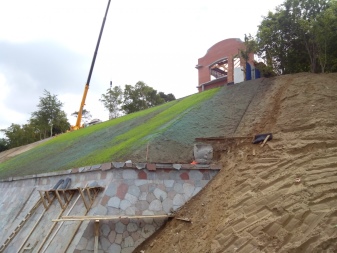

Стенки котлована ступенчатой формы

Если есть вертикальные откосы (если рядом нет сооружений), глубина не может превышать:

• в твёрдых глинах и суглинках – 3м;
• в полутвёрдых глинах и суглинках – 2м;
• в тугопластичных глинах – 1,5 м;
• в текучих глинах и твёрдых супесях – 1,25 м;
• в песчаных, гравийных и лёссовых грунтах – 1,0 м.

Когда надо рыть на большую глубину, в котловане предусматривают пологие (иногда ступенчатые) стенки, либо выбирают один из вариантов крепления стенок.

Отвесные стенки котлована с анкерным креплением

Когда глубина более 5 метров, крутизна откосов принимается по таблице в СНиП и зависит от типа грунта. Этот параметр – отношение глубины к проекции откоса на горизонталь (на схеме снизу).

Чертеж: крутизна откоса котлована 1:1
