Роль циркуляционного насоса в системе отопления

Часто потребители путают насосы для повышения давления с циркуляционным оборудованием. Задача устройств первого типа – увеличить напор в водопроводных и других коммуникациях, обеспечить вертикальный подъем жидкости.

У циркуляционного прибора приоритеты иные – он обеспечивает скорость тока теплоносителя в системе отопления. Существуют два типа внутридомовых сетей:

с естественным обращением воды по замкнутой цепи;
с принудительной циркуляцией.

Поэтому уместнее говорить не о том, какое давление выдает циркуляционный насос, а о скорости движения жидкости. При естественной циркуляции теплоноситель движется по трубам за счет давления, создаваемого в системе из-за разницы уровней начала цепи и верхней точки. Схематично сеть выглядит так:

Гравитационная система отопления

Все трубы расположены с небольшим уклоном для создания давления в контуре. Иначе теплоноситель будет продвигаться крайне медленно, и вода остынет в первом радиаторе. В определенной мере это относится к любой гравитационной системе: чем длиннее отопительный контур, тем сильнее остывает теплоноситель.

Поэтому в теплосеть встраивают циркуляционный насос. Обычно прибор рассчитан на работу в трех скоростных режимах. Роторный двигатель разгоняет теплоноситель, жидкость быстрее перетекает по трубам и радиаторам. Для цепи длиной 80 м вполне достаточно скорости в 1,5 м/с. Как правило, это второй режим работы.

Пример системы отопления с двумя циркуляционными насосами

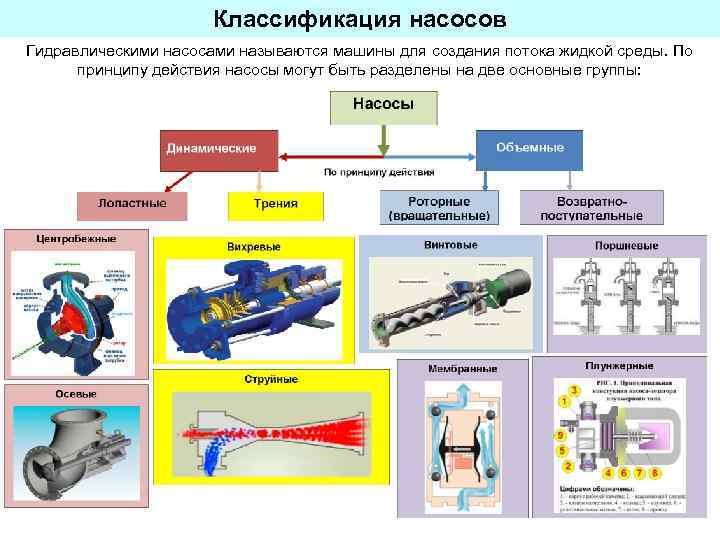

Классификация

Все насосы делятся на два типа:

Насос с сухим ротором

Рабочая часть ротора не имеет прямого контакта с водой благодаря защите нескольких уплотнительных колес. Изготавливаются эти детали из угольного агломерата, высококачественной стали или керамики, окиси алюминия – все зависит от типа применяемого теплоносителя.

Запуск устройства осуществляется за счет движения колец по отношению друг к другу. Поверхности деталей идеально отполированы, соприкасаясь друг с другом, они создают тонкий слой водяной пленки. В результате чего создается герметизирующее соединение. С помощью пружин кольца прижимаются навстречу друг другу, благодаря чему по мере изнашивания детали самостоятельно подгоняются друг к другу.

Период эксплуатации колец приблизительно три года, что намного дольше эксплуатации сальниковой набивки, нуждающейся в периодической смазке и охлаждении. Показатель коэффициента полезного действия равен 80 процентов. Главная отличительная особенность работы агрегата – высокий уровень шума, в результате чего для его установки необходима отдельная комната.

Насос с мокрым ротором

Рабочая часть ротора – крыльчатка – погружается в теплоноситель, который одновременно выступает и как смазка, и как охладитель двигателя. С помощью герметичного стакана из нержавеющей стали, установленного между статором и ротором, электрическая часть двигателя защищается от попадания влаги.

Как правило, для производства ротора применяется керамика. для подшипников – графит или керамика, для корпуса – чугун, латунь или бронза. Главная особенность работы агрегата – низкий уровень шума, продолжительный период использования без техобслуживания, легкие и простые настройки и ремонт.

Показатель коэффициента полезного действия составляет 50 процентов. Это объясняется тем, что герметизация металлической гильзы, которая отделяет носитель тепла и статор, если диаметр ротора большой, невозможна. Однако, для бытовых нужд, где обеспечивается циркуляция теплоносителя в трубопроводах небольшой протяженности, такие циркуляционные насосы применять целесообразно.

В состав модульной конструкции современного устройства «мокрого» типа входят:

Корпус;
Электрический двигатель со статором;
Короб с клеммниками;
Рабочее колесо;
Картуш, состоящий из вала с подшипниками и ротора.

Модульная сборка удобна тем, что в любое время есть возможность замены вышедшей из строя части циркуляционного насоса на новую деталь, а из картуша легко устраняется скопившийся воздух.

Расходы насоса и способы увеличения напора

Именно на этапе монтажа встречаются ошибки, которые в дальнейшем негативно сказываются на рабочих характеристиках насоса

Именно поэтому важно определить ключевые ошибки установки, которые помогут избежать трудностей в дальнейшем.. В список самых распространенных ошибок при монтаже вошли:

В список самых распространенных ошибок при монтаже вошли:

Неправильно подобранный диаметр патрубка в соотношении с трубопроводом. Из-за этого насос не может работать на максимальной мощности в силу увеличения сопротивления. В результате насос не справляется с поставленной задачей и его рабочие показатели не соответствуют потенциальным возможностям.
Эксплуатация с подключением обычного шланга. В таком случае уменьшается не только подача насоса, но и есть риски полного прекращения жидкости. Специалисты рекомендуют использовать исключительно гофрированные шланги.
Большое количество переходов и изгибов в системе трубопровода. Из-за этого в системе существенно увеличивается сопротивление. Это негативно отражается на показатели производительности.
Нарушение герметичности. В этом случае в трубопровод поступает воздух. Автоматически такая неполадка приводит к снижению напора.

Необходимо придерживаться всех правил монтажа и эксплуатации, если вы рассчитываете на сохранение максимальных значений напора. Характеристика напора зависит от ряда внешних факторов и особенностей системы водопровода.

Виды мощности прибора для скважины

Во время выпуска устройств на заводе-изготовителе применяются обозначения разновидностей мощности:

P1 (кВт). Входная электромощность – та, которую электродвигатель забирает от электросети.
P2 (кВт). На валу электродвигателя – та, которую он отдает на вал. Входная электромощность насоса P1 равняется мощности на валу электродвигателя P2, поделенной на КПД электродвигателя.
P3 (кВт). Входной показатель гидронасоса равняется величине P2, когда муфта, которая соединяет вал устройства и вал электродвигателя, не расходует электроэнергию.
P4 (кВт). Полезная мощность погружного гидравлического насосного оборудования — та, которая выходит в процессе функционирования в виде расхода и напора воды.

Без соответствующего опыта не рекомендуется самостоятельно выполнять монтаж насоса Рассчитать показатель можно онлайн, есть специальный калькулятор.

Современные технологии и инновации в измерении и регулировании номинального напора

Номинальный напор является одним из важнейших параметров при выборе и эксплуатации насоса. Он определяет высоту, на которую насос способен поднять жидкость и оказать достаточное давление для передачи ее по трубопроводу или системе.

Современные технологии и инновации позволяют более точно измерять и регулировать номинальный напор насосов, обеспечивая эффективную и надежную работу оборудования. Одной из таких технологий является использование датчиков давления и расхода, которые позволяют контролировать и регулировать напор в реальном времени.

Датчики давления позволяют измерять давление в системе и передавать полученные данные контроллеру или компьютеру, который, в свою очередь, может анализировать эти данные и принимать соответствующие решения. Например, если давление слишком высокое, контроллер может автоматически уменьшить скорость вращения насоса или изменить его рабочие параметры, чтобы предотвратить повреждение системы или оборудования.

Датчики расхода позволяют измерять объем жидкости, перекачиваемый насосом за определенный промежуток времени. Эта информация также передается контроллеру или компьютеру, который может регулировать рабочие параметры насоса в зависимости от текущего расхода. Например, если расход увеличивается, контроллер может автоматически увеличить скорость вращения насоса или изменить его рабочие параметры для поддержания необходимого напора.

Другим примером современных технологий и инноваций в измерении и регулировании номинального напора является применение программного обеспечения и систем автоматизации. Такие системы позволяют настроить и контролировать параметры насоса с помощью компьютера или мобильного устройства. Они включают в себя функции мониторинга, управления и диагностики, что позволяет оператору более гибко и эффективно управлять системой.

В заключение, современные технологии и инновации в измерении и регулировании номинального напора позволяют повысить эффективность и надежность работы насосных систем. Они обеспечивают более точный контроль над параметрами насоса и помогают предотвратить поломки и аварии. Эти технологии и инновации продолжают развиваться, что позволяет улучшить работу оборудования и повысить эффективность производственных процессов.

Влияние номинального напора на выбор насоса

Номинальный напор является одним из ключевых параметров, определяющих выбор насоса для конкретной задачи. Он показывает, насколько сильный напор способен создать насос при определенных условиях эксплуатации.

Влияние номинального напора на выбор насоса имеет две основные стороны:

Определение производительности

Номинальный напор позволяет определить, какое количество жидкости насос способен подать в единицу времени при работе на определенной высоте подъема

Это важно при выборе насоса для определенной задачи, где требуется достаточное количество жидкости для эффективной работы

Определение типа насоса

Номинальный напор также влияет на выбор типа насоса, так как различные виды насосов имеют свои предельные значения напора. Например, для низконапорных задач подходят центробежные насосы, а для задач с высоким напором — водяные насосы или шестеренчатые насосы.

Тип насоса	Диапазон номинального напора
Центробежный насос	До 150 м
Водяной насос	До 300 м
Шестеренчатый насос	До 500 м

Таким образом, выбор насоса определяется не только требуемым количеством подаваемой жидкости, но и требуемым напором. Номинальный напор помогает определить под какой тип насоса подходит для решения конкретной задачи.

Что означает напор насоса и простая формула расчета

Универсальная формула применяется ко всем насосам, которые вы можете использовать для перекачивания воды. Если вам потребуются максимально точные расчеты, тогда лучше ориентироваться на специфику конкретного оборудования со всеми его конструктивными тонкостями.

Если вы поставили задачу определения максимального напора, учитывайте такие важные параметры:

горизонтальные и вертикальные измерения. Потребуется воспользоваться системой перевода вертикальных показателей напора в горизонтальные. Оцените участки водопровода и просчитайте все сопутствующие потери

При переводе важно: 1 метр вертикального измерения = 10 метрам горизонтального;
максимальный напор должен быть рассчитан на все коммуникации в помещении;
требуемое давление;
потенциальные потери напора. Они зависят от системы трубопровода, количества переходов, дополнительных элементов в системе водоснабжения, вкраплений, значения вязкости жидкости и других особенностей.

Как напор влияет на эффективность работы насоса

Чем выше напор насоса, тем больше сила, с которой жидкость подается, и тем больше расстояние, на которое она может быть поднята или передана

Важно отметить, что напор насоса может быть положительным или отрицательным. Положительный напор означает, что насос подает жидкость под давлением, в то время как отрицательный напор означает, что насос вытягивает жидкость на себя

Эффективность работы насоса напрямую зависит от его напора. Чем выше напор, тем больше энергии требуется для его создания и подачи жидкости. Кроме того, насосы с высоким напором могут потреблять больше электроэнергии или работать на высоких частотах вращения, что сказывается на их надежности и сроке службы.

Важно подбирать насос с оптимальным напором для конкретной задачи, чтобы предотвратить излишнее потребление энергии и износ насоса. Слишком большой или слишком маленький напор может привести к неправильному функционированию установки, ухудшению ее производительности и повышенному риску поломки

Если требуется большой напор, то следует выбрать насос с высокой мощностью и пропускной способностью. В случае, когда нужен маленький напор, можно использовать насос с низкой мощностью и небольшой пропускной способностью

Важно разбираться в требованиях и особенностях системы, чтобы правильно выбрать насос и обеспечить его эффективную работу

Определение понятия напора

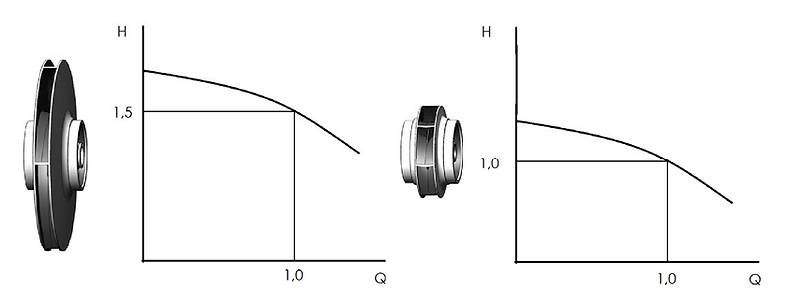

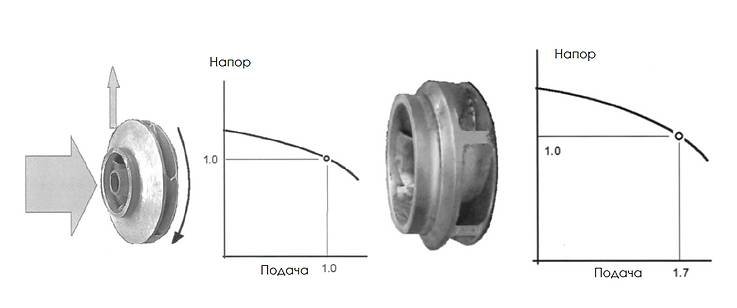

Форма характеристик насоса. Различная крутизна при идентичном корпусе и рабочем колесе насосов (например, в зависимости от частоты вращения мотора)

Различное изменение подачи и давления

Напор насоса (H)

— удельная механическая работа, передаваемая насосом перекачиваемой жидкости .

H=E/G

= механическая энергияG = вес перекачиваемой жидкости

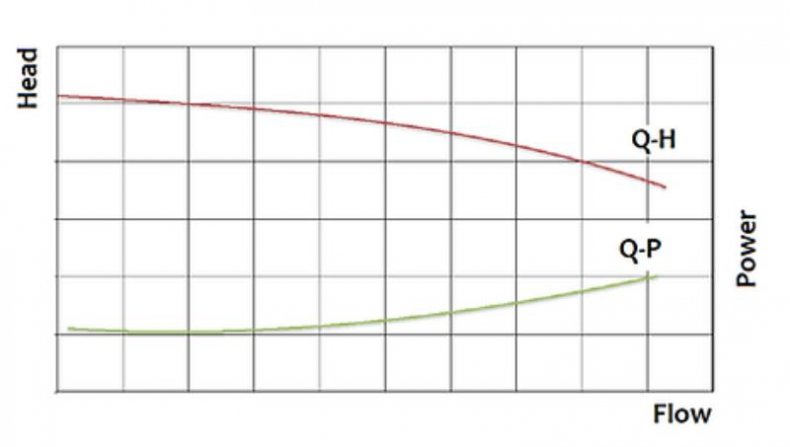

Напор, создаваемый насосом , и расход перекачиваемой жидкости (подача) зависят друг от друга. Эта зависимость отображается графически в виде характеристики насоса. Вертикальная ось (ось ординат) отражает напор насоса (H), выраженный в метрах . Возможны также другие масштабы шкалы напора. При этом действительны следующие соотношения: 10 м в.ст. = 1 бар = 100 000 Па = 100 кПа Горизонтальная ось (ось абсцисс) нанесена шкала подачи насоса (Q), выраженной в кубометрах в час [м3/ч]. Возможны также другие масштабы шкалы подачи, например [л/с].

Форма характеристики показывает следующие виды зависимости: энергия электропривода (с учетом общего КПД) преобразуется в насосе в такие формы гидравлической энергии, как давление и скорость. Если насос работает при закрытом клапане, он создает максимальное давление. В этом случае говорят о напоре насоса Hо при нулевой подаче. Когда клапан начинает медленно открываться, перекачиваемая среда приходит в движение. За счет этого часть энергии привода преобразуется в кинетическую энергию жидкости. Поддержание первоначального давления становится невозможным. Характеристика насоса приобретает форму падающей кривой. Теоретически характеристика насоса пересекается с осью подачи. Тогда вода обладает только кинетической энергией, то есть давление уже не создается. Однако, так как в системе трубопроводов всегда имеет место внутреннее сопротивление, в реальности характеристики насосов обрываются до того, как будет достигнута ось подачи.

Связь между давлением нагнетания и напором

1. Давление нагнетания насоса

Давление нагнетания водяного насоса относится к полной энергии давления (единица измерения: МПа), которую направляемая жидкость имеет после прохождения через водяной насос. Это важный показатель того, может ли насос выполнять задачу по перекачке жидкости. Давление нагнетания насоса может повлиять на то, может ли пользователь 39 работать нормально. Поэтому давление нагнетания водяного насоса рассчитывается и определяется в соответствии с потребностями фактического процесса.

В соответствии с производственным процессом и требованиями производителя давление нагнетания в основном выражается следующими способами.

1) Нормальное рабочее давление: необходимое давление нагнетания насоса при работе в нормальных рабочих условиях.

2) Максимально необходимое давление нагнетания: при изменении производственных условий может появиться давление нагнетания насоса, требуемое возможными условиями.

3) Номинальное давление нагнетания: давление нагнетания, указанное и гарантированное производителем насоса. Номинальное давление нагнетания должно быть равно или превышать нормальное рабочее давление. Для пластинчатых насосов это должно быть давление нагнетания при максимальном расходе.

4) Максимально допустимое давление нагнетания: Максимально допустимое давление нагнетания насоса, определяемое производителем насоса в зависимости от производительности, прочности конструкции и мощности первичного двигателя насоса. Максимально допустимое значение давления нагнетания должно быть больше или равно максимальному требуемому давлению нагнетания, но должно быть ниже максимально допустимого рабочего давления компонентов давления насоса.

2. Головка водяного насоса.

Напор насоса относится к энергии, полученной за счет удельного веса жидкости после прохождения через насос. Выражаясь в H, единицей измерения является м, то есть высота столба выбрасываемой жидкости.

Эффективная энергия, полученная жидкостью с единичным давлением после прохождения через насос, также называется общим напором или полным напором. Также можно сказать, что существует разница в энергии между выходом и входом насоса. Но следует пояснить: это связано только с производительностью самого насоса и не имеет ничего общего с впускным и выпускным трубопроводами. Единица измерения напора — Н · м или м высоты столба жидкости.

Для насосов высокого давления иногда разница давлений между выходом и входом насоса (p2-P1) используется приблизительно для выражения напора. В это время напор H можно выразить как:

В уравнении P1 — давление на выходе насоса, Па;

P2 — давление на входе в насос, Па;

p —— Плотность жидкости, кг / м3;

г —— Ускорение свободного падения, м / с2.

Напор является ключевым параметром производительности насоса в соответствии с потребностями нефтяных и химических процессов и требованиями производителя насоса.

①Нормальный рабочий напор: напор насоса определяется давлением нагнетания и давлением всасывания насоса при нормальных производственных условиях.

②Максимальный требуемый напор: напор насоса при изменении производственных условий и максимальное давление нагнетания, которое может потребоваться (давление всасывания остается неизменным).

③Номинальный напор: Номинальный напор — это напор насоса при номинальном диаметре рабочего колеса, номинальной скорости, номинальном давлении всасывания и нагнетания. Это напор, который определяется и гарантируется производителем насоса, и значение напора должно быть равно или превышать нормальный рабочий напор. Обычно его значение равно максимально необходимому напору.

④Закрывающая головка: закрывающая головка — это напор, когда поток насоса равен нулю. Это максимальный предельный напор водяного насоса. Как правило, давление нагнетания под этой головкой определяет максимально допустимое рабочее давление компонентов давления, таких как корпус насоса.

Как узнать показатель давления?

Определить показатели в системе можно как с помощью манометра, так и без использования прибора.

При помощи манометра

Существуют два варианта измерения напора в водопроводе. Первый вариант – постоянный контроль. Он предполагает стационарную установку манометра во вводном узле. Для этого устанавливают манометры на трубах горячего и холодного водоснабжения.

Еще один важный момент – манометры подключают после грубого очистного фильтра. Если владелец жилья хочет поставить еще фильтры тонкой очистки, то стоит поискать устройства, уже оснащенные манометрами. И еще – эти приборы устанавливают перед счетчиками расхода.

Второй вариант – это периодический контроль. Для этого нужно:

Приобрести необходимое оборудование. В данном случае — это бытовой манометр, насадка на кран (с одной из сторон она должна быть оснащена штуцером), подходящий по диаметру резиновый шланг.
Насадка устанавливается на кран, шланг подсоединяется к штуцеру одним концом, а второй должен быть подключен к входному отверстию измерительного прибора.
Все соединения, имеющиеся в этой схеме, нужно надежно затянуть с помощью хомутов, чтобы не было прорыва под сильным напором.
Открывают кран на максимум, чтобы измерить напор, и фиксируют полученный показатель.

Можно ограничиться упрощенной схемой. Для этого надо снять лейку с душевой смесителя и подключить к шлангу манометр.

Без манометра

Справиться с измерением можно и без манометра. Для этого понадобиться только шланг из прозрачного ПВХ.

Алгоритм такой:

Шланг с одной стороны подключают к интересующей владельца точке водоразбора и фиксируют так, чтобы он был направлен вертикально.
Открывают кран, и шланг начинают заполнять водой, пока она не достигнет уровня, соответствующего нижней точке крана. Одновременно верхнее отверстие герметично закрывают.
Водопроводный кран открывают на максимум.
Измеряют высоту водяного столба от уровня, установленного как нулевой до начала воздушной пробки. Высоту пробки тоже нужно измерить.

Складывают высоту столба с высотой пробки и делят на высоту пробки. Полученное значение нужно умножить на атмосферное давление, но оно в данном случае принимается равным 1 атм.

Подробная статья об измерении давления без прибора здесь.

Что такое рабочая точка

Это равновесие процесса, в котором сила мощности питаемого источника, потребляемая насосом, равна мощности сети трубопровода. Тогда напор равняется гидравлическому сопротивлению системы.

Этот параметр дает возможность рассчитать нужную подачу. При подборе данной характеристики, нужно учитывать заданный минимум подачи. Не правильный расчет приведет к перегреву оборудования и к его поломке.

При монтаже стараются подобрать параметры так, чтобы рабочая точка была в заданных интервалах характеристик агрегата.

Например, при подборе насосного оборудования для обогрева помещений в любом здании, принимают во внимание энергию потребляемого тепла данным сооружением.
Предусматривают значение всех возможных потерь при движении. Только в этом случае, на стадии проектирования находят среднюю рабочую точку.
Чтобы не ошибиться в правильном выборе, приобретают их с запасом по основным показателям во время работы.

Во время длительного использования трубопровод изменяет свои данные: гидравлическое сопротивление, подачу. Рабочая точка смещается от расчетной. Возможно увеличение напора, шумового порога.

Регулированием скорости вращения насоса можно побороться с этими отклонениями. Получают это с помощью частотного преобразователя, управляющего скоростью вращения электродвигателя.

Для устойчивости и надежности рассчитываются величина рабочей точки, проще говоря, совместимость насосов с работой водопровода, газопровода и других систем.

Расчет и учет номинального напора при выборе насоса

При выборе насоса для определенной задачи важно учесть номинальный напор, который он должен обеспечивать. Номинальный напор — это разница между гидравлическими уровнями на входе и выходе насоса

Он является одним из основных показателей, определяющих эффективность работы насоса.

Для расчета и учета номинального напора необходимо знать следующие параметры:

Давление на всасывании — это давление, с которым жидкость поступает в насос. Оно зависит от условий окружающей среды и глубины всасывания насоса. Чем больше давление на всасывании, тем больше энергии потребуется для работы насоса.
Давление на выходе — это давление, которое должен обеспечить насос для того, чтобы жидкость подавалась на нужную высоту или дальность. Оно зависит от требований задачи и характеристик насоса.
Гидравлические потери — это потери давления, которые происходят в системе вследствие трения жидкости о стенки трубопроводов и других гидравлических элементов. Они должны быть учтены при расчете номинального напора.

Для точного расчета номинального напора можно использовать специальные программы или формулы, учитывающие все вышеперечисленные параметры. Но для первоначальной оценки можно использовать следующую формулу:

Номинальный напор = (Давление на всасывании + Давление на выходе) + Гидравлические потери

Полученное значение номинального напора позволяет выбрать насос, который будет обеспечивать необходимую производительность и эффективность работы.

Важно также учитывать, что при выборе насоса необходимо учитывать его характеристики, такие как производительность, мощность, эффективность и др. Номинальный напор является важным параметром, но не единственным, который следует учитывать при выборе насоса

Увеличение производительности в центробежном насосе

Центробежные насосы не могут выполнять конкретные рабочие условия. Они разработаны для спектра производительности, что фиксируется на кривой построенных графиков

При установке центробежного насоса важно понимать взаимодействие напора и производительности.

На простом примере это выглядит следующим образом: нужно представить, что насос проводит воду по расположенной вертикально трубе. Ели она расположена слишком высоко, жидкость сможет достигнуть только определенной точки. Выше ее жидкость просто не сможет подняться. Это и будет максимальным напором, на черту которого возможна транспортировка воды. Значение напора полностью зависит от положения трубы.

Центробежный насос сможет продолжить работу, но жидкость транспортироваться не будет. Приходим к выводу, что максимальная производительность в насосе оборачивается нулевым напором. Во избежание подобных ситуаций нужно правильно определить положение трубы и насоса. Отверстие в трубе должно быть на низком уровне для возможности транспортировки жидкости в системе. За счет этого насос сможет увеличить показатели емкости. Если обозначить желаемые значения на графике, вы сможете точно определить производительность. Кривая обрывается в том случае, если насос работает сверх допустимой мощности.

С помощью кривой графика легко определить желаемую производительность, с которой насосы могут перекачивать жидкость. Также кривая фиксирует показатели общего напора. Он определяется скоростью и диаметром рабочего колеса.

Показания кривой не всегда однозначны и точны. Условия работы насоса и поведение кривой зависят от рабочей системы, условий эксплуатации. Не только от производственных характеристик насоса зависит возможность перекачивания жидкости из одной точки в другую.

Блокироваться транспортировка может из-за силы трения, тяжести и других факторов

Если нужно снизить силу тяжести, важно обеспечить поднятие воды по вертикали. Под общим статическим напором определяют расстояние между двумя точками, где проходит жидкость

На графике это расстояние определяется, как горизонтальная прямая.

Также не стоит игнорировать силу трения. Это сила, противостоящая потоку по трубам. Она снижается скорость перекачивания жидкости. При расчетах этого значения суммируют потери всех источников. С увеличением потока жидкости увеличивается и сила трения. Все зависит от скорости движения.

Производительность также зависит от давления в сливном бочке и всасывающем патрубке. Если в них фиксируют несоответствие давления, разницу цифр добавляют к общему напору. На графике это будет представлено в виде увеличения кривой, которая зависит от роста расходов напора.

Определить правильность выбора напора можно также по графику. В этом случае производительность должна пересекаться с кривой линией в одной точке. Она и означает работу насоса. Если насос работает нестабильно, жидкость перекачивается не с нужной скоростью, можно отрегулироваться рабочие параметры центробежного насоса.

Доступны несколько способов. Например, вы можете повлиять на систему транспортировки жидкости. Для этого нужно будет купить и установить задвижку в напорном трубопроводе

Важно исключить риски кавитации, чтобы задвижка не влияла на рабочую точку.

Также есть возможность изменить частоту вращения насоса. За счет этого вы сможете снизить потери. Однако допустимо применить этот способ только в соответствующих моделях, в которых предусмотрено регулирование частоты вращений конструкцией.

Перед установкой и использованием насоса рекомендовано изучить все рабочие моменты, которые позволят регулировать его технические параметры и производительность. Только путем правильного проектирования и за счет соблюдения эксплуатационных правил вы сможете использовать насосы с максимальной мощностью.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ

Перед монтажом насоса изучается руководство пользователя. В нем описаны основные правила монтажа, рекомендации по обслуживанию агрегата. Помпу не врезают в магистраль, а делают для нее байпас – п-образную конструкцию с шаровыми кранами для перекрытия подачи воды и фильтром грубой очистки перед входным патрубком.

Это даст возможность оперативно заменить насос или выполнить ремонтные работы без отключения отопления.

Этапы планирования монтажа:

выбор места для монтажа;
количество насосов;
положение помпы;
подключение к электросети.

Место монтажа помпы – на основной трубе, сразу после котла или на обратной, после расширительного бака. Рекомендуется последний вариант – это приведет к стабилизации давления, будут отсутствовать рывки скорости движения воды.

Число насосов зависит от схемы трубопроводов. Для классической однотрубной или двухтрубной системы достаточно одной помпы. Если есть одно или несколько ответвлений, характерные для лучевого отопления – на каждую ветку устанавливается отдельный насос.

Общее правило положения насоса – направление ротора только горизонтальное. На каждом патрубке подключения есть стрелка, указывающая направление движения теплоносителя. Если выбрано вертикальное положение и это разрешено изготовителем – номинальная мощность может упасть до 30%.

Подключение электричества стандартное, все модели работают от сети 220 В. Исключения – промышленные помпы и предназначенные для организации централизованного теплоснабжения. Рекомендуется сделать отдельную линию с установкой автомата защиты.

Для подключения можно соединить три провода напрямую с клеммами коробки. Но лучше установить трехконтактную вилку и розетку.

Дополнительно при выборе обращают внимание на производителей. Хорошо зарекомендовали себя модели Willo, Sprut, Grundfos

Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды. 2012-2020 г

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Эффективность работы насоса

Эффективность работы насоса является одним из ключевых показателей его качества и производительности. Этот параметр позволяет оценить, насколько эффективно насос выполняет свою основную задачу — перекачивание жидкости или газа.

Эффективность насоса обычно измеряется в процентах и зависит от нескольких факторов, таких как номинальный напор, расход жидкости, мощность насоса и потери давления в системе.

Номинальный напор насоса является основным показателем его работы. Он определяет максимальную высоту подъема или давление, которое может быть создано насосом. Чем выше номинальный напор, тем более мощным и эффективным считается насос.

Влияние номинального напора на эффективность насоса заключается в следующем:

Повышение номинального напора обеспечивает возможность перекачивания жидкости на большие расстояния или в системы с более высоким давлением. Таким образом, насос может быть более универсальным и применимым для различных задач.
Высокий номинальный напор важен в случаях работы насоса против силы тяжести или при подаче жидкости на высокую высоту. Такие условия требуют больших усилий от насоса, и только насос с высоким номинальным напором сможет обеспечить эффективную работу в таких условиях.
Низкий номинальный напор может означать, что насос будет работать не весьма эффективно в системах с большими потерями давления. В таких случаях может потребоваться установка нескольких насосов в параллель, чтобы обеспечить требуемый расход и давление.

Важно отметить, что эффективность работы насоса не зависит только от его номинального напора. Другие факторы, такие как выбор правильной модели насоса, его энергопотребление и технические характеристики, также влияют на общую эффективность работы насоса

Поэтому перед приобретением насоса необходимо учесть все эти факторы и выбрать наиболее подходящую модель для конкретной задачи.

Технические измерения циркуляционных насосов

При выборе циркуляционного насоса для отопления также важно учитывать все технические характеристики. К ним относятся:

пропускная способность. Это количество перекачиваемой жидкости за единицу времени. Скорость потока определяет расход воды. Этот показатель зависит от ограничений диаметра трубопровода. Максимально – до 15 кубометров в час;
напор. Это расстояние, на которое вода поднимается с помощью установленного насоса. Значения максимального напора отличаются при перекачивании по горизонтали и вертикали. Максимальные значения напора присущи для насосов с мокрым ротором. Они предлагают напор до 17 метров, хотя встречаются модели и с большими показателями этой величины;
температурные ограничения. Определяют, в каком диапазоне температур может работать насос. Разные модели определяют максимальные температуры, при которых они могут работать бесперебойно. Чаще всего допускаются значения до 110 градусов, однако в продаже вы можете найти насосы, которые работают и на более высоких температурах;
шум. Владельцы частных домов отдают предпочтение насосам с низким уровнем шума. Шумовые характеристики насосов не должны превышать 40Дб, чтобы их можно было комфортно использовать на территории частного участка. Также не забывайте, что насосы с мокрым ротором работают намного тише, чем оборудование с сухим ротором;
размеры. Вы должны определить допустимые значения монтажной длины, диаметры входного, выходного патрубков;
уровень защиты. Все насосное оборудование отличается классом защиты. Этот параметр определяет допустимость попадания в систему сторонних предметов и других частиц. По шифру маркировки определите, насколько насос защищен от попадания воды, брызг под разными углами.

Производительность центробежных насосов зависит от необходимой мощности для перекачивания воды, напора, параметров рабочего колеса, высоты всасывания жидкости.

Как выбрать циркуляционный насос по полученным данным

Выполнив расчеты и определив основные параметры (подачу и напор), приступим к подбору подходящего циркуляционного насоса. Для этого используем графики их технических характеристик (В), которые можно найти в паспорте или инструкции по эксплуатации. Такой график должен иметь две оси со значениями напора (обычно в м) и подачи (производительности) в м3/ч, л/ч или л/с. На этот график наносим полученные при расчете данные, в соответствующей размерности и на их пересечении находим точку (А). Если она находится выше графика характеристики насоса (А3), то эта модель нам не подходит. Если же точка попадет на график (А2) или будет ниже его (А1), то это подходящий вариант. Но необходимо учитывать, что если точка будет находиться значительно ниже графика (А1), то это значит что насос будет иметь излишний запас мощности, что тоже нецелесообразно, так как он будет потреблять больше электроэнергии и стоимость его будет также выше, чем модели, график характеристики которой, будет максимально близким к нашей точке.

Есть модели насосов имеющие не одну, а 2-3 скорости. Графики их характеристик будут иметь не одну, а, соответственно, 2 или 3 линии. В этом случае подбор насоса необходимо делать по графику той скорости, которая будет использоваться или с учетом всех линий, если будут использоваться все скорости. Дата: 25 сентября 2021
