Плитный фундамент

Монолитно плитный фундамент

Монолитно плитный фундамент изготавливается из высоко прочного бетона. Для армирования используются металлические прутья диаметром от 12 до 16 миллиметров. Такого типа фундаменту не страшны сезонные перепады температуры и передвижения грунта, поскольку фундамент двигается вместе с ним, в свою очередь дом имеет сплошное основание и таким образом защищен от разрушений.При всех своих достоинствах монолитная фундаментная плита является одним из самых дорогостоящих видов фундамента, что обуславливается большим количеством затрат расходных материалов — бетона и арматуры, необходимых для ее возведения.

Рис: Плавающий плитный фундамент

Плитный фундамент рационально возводить при строительстве домов в грунтовых условиях, где классический ленточный фундамент не будет обладать требуемой надежностью и устойчивостью:

• В заболоченной, илистой и торфяной почве;
• В склонной к морозному пучению почве, обладающей высоким уровнем грунтовых вод;
• В подвижном грунте, оказывающем на фундамент горизонтальные нагрузки.

Важно: минимальная толщина фундаментной плиты составляет 30 сантиметров, она может доходить до 1 м., однако обустройство плиты таких размеров требует больших вложений финансовых средств, ввиду чего рациональнее предпочесть фундамент на железобетонных сваях

Рис: Схема заглубленного плитного фундамента

В зависимости от расположения фундаментная плита может быть плавающей (размещенной на поверхности грунта), что применимо лишь в условиях высокоплотной, не склонной к усадке почвы, либо заглубленной (опущенная в грунт на 3/4 своей толщины). При таком подходе под плитой насыпается слой песка толщиной 20-30 см, который препятствует усадкам почвы под весом здания и защищает фундамент от выталкивающего воздействия пучения. При обустройстве подвального этажа фундаментная плита формируется на дне котлована, а по ее боковым контурам размещаются железобетонные плиты, выполняющие функцию стен подвала и несущей конструкции под цокольное перекрытие.

Рис: Строительство плитного фундамента с подвальным этажом

Процесс возведения монолитного плитного фундамента осуществляется в следующей последовательности:

• Выполняется разметка контуров плиты с помощью досок обноски либо арматурных колышек, между которыми натягивается бечевка;
• Производится вертикальная разработка грунта — котлован под малозаглубленную плиту может создаваться вручную, при закладке углубленной плиты под подвальный этаж для рытья котлована привлекается спецтехника;
• На дне котлована формируется песчаная подушка, состоящая из двух слоев — песка и щебня. Толщина слоев должна быть одинаковой (от 10 до 20 см., в зависимости от плотности и степени пучинистости почвы). Первым слоем подсыпается песок, который увлажняется и уплотняется трамбованием;

Рис: Уплотняющая подсыпка под плитный фундамент

• Из строганных досок толщиной 3-4 см. создается опалубка, которая устанавливается по периметру котлована. Отдельные доски сбиваются в щиты, которые при установке фиксируются с помощью откосов и подсыпки грунтом;
• К внутренним стенкам опалубки прибивается клеенка, которая будет предотвращать утечку бетонного молочка сквозь щели между досками;

Рис: Опалубка под фундаментную плиту

Клеенкой также устилается дно котлована, после чего на нем заливается и выравнивается слой бетона толщиной 2-3 см. После того как бетон отвердеет, его поверхность покрывается битумной мастикой, что необходимо для гидроизоляции при заливке основной фундаментной плиты;

Рис: Подбетонка плитного фундамента

На подбетонке формируется пространственных армокаркас, состоящий из двух продольных контуров арматуры, соединенных между собой вертикальными перемычками. Шаг продольных прутьев в каркасе составляет 20 см. Между боковыми контурами каркаса и стенками плиты должно быть расстояние как минимум в 5 см. Для фиксации армокаркаса применяется сварка либо вязальная проволока;

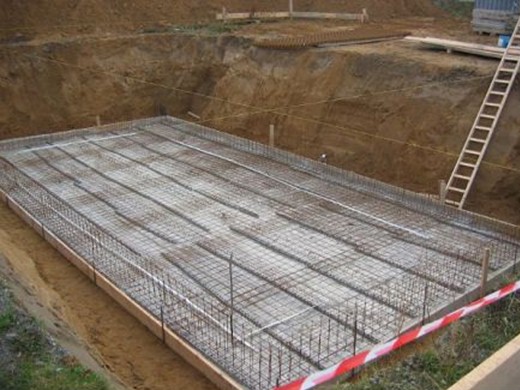

Рис: Армокаркас плитного фундамента

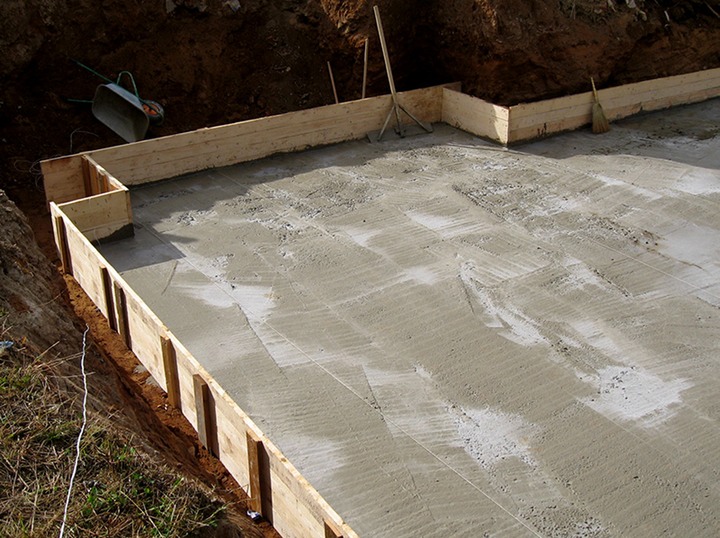

Производится заливка фундаментной плиты бетоном класса М200-М300, после заполнения опалубки смесь уплотняется вибрированием и выравнивается по одному уровню.

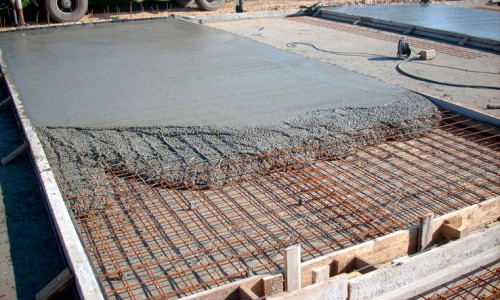

Рис: Заливка фундамента бетоном

Перечень необходимых материалов и инструментов

Прежде чем заливать бетон, необходимо подготовить ровную площадку и как следует утрамбовать её специальной машиной (виброплитой).Виброплита своими руками: (прочитать подробнее)

Перечень материалов, необходимых для устройства фундамента:

• песок средней фракции;
• щебень средней крупности;
• геотекстиль;
• пенополистирол экструзионный толщиной 100 мм;
• дренажные трубы;
• доски деревянные;
• прутья арматуры;
• проволока вязальная;
• трубы разного диаметра для инженерных коммуникаций и водяного теплого пола;
• нейлоновые хомуты;

Для работы понадобятся такие инструменты:

• совковые и штыковые лопатки;
• тачка;
• нивелир;

L-блоки облицованы плоским шифером для выкладки фундамента.

• строительный уровень;
• шуруповерт;
• нож;
• болгарка;
• виброплита;
• глубинный вибратор;
• ножовка;
• бетономешалка;
• кельма;
• защитная одежда.

Очередность работ по обустройству монолитной плиты

1) Проводятся земляные работы — роется котлован на глубину до 500 мм. Дно выравнивается под нивелир.

2) Песок, насыпанный на дно котлована, тщательно утрамбовывается. Засыпка выполняется поэтапно с толщиной каждого слоя 100 мм и после того как будет утрамбован нижний слой.

2) Песчаная подушка покрывается геотекстилем.

3) Устанавливается деревянная опалубка по всему периметру фундамента. Высота досок не менее 300 мм, но этот показатель может варьировать, так как зависит от высоты основания. Для легких зданий толщина досок может быть меньше, для тяжелых — больше.

4) Выполняется укладка теплоизоляционного материала.

5) Стелется гидроизоляционный рулонный материал. Стыки соединяются с помощью горелки, что придает покрытию целостность. Гидроизоляция размещается и по всей опалубке.

6) Устанавливается каркас из арматуры. Вязка прутьев выполняется в два ряда с шагом 200-250 мм. Вязочным материалом служит специальная хорошо гнущаяся проволока. Между гидроизоляцией и нижним рядом оставляется промежуток 50-70 мм, который создается с помощью фиксаторов. Для усиления каркаса применяются дополнительные элементы — вертикальные хомуты и П-образные усиления краев.

7) Выполняется заливка бетона за один раз. Только в этом случае будут достигнуты высокие прочностные показатели основания.

Для удаления воздуха из слоев бетона используется глубинный вибратор.

9) Выравнивание бетонной поверхности осуществляется с помощью плавающей виброрейки.

Время набора прочности бетона составляет 28 дней. Это период, в течение которого бетон застывает на всю толщину, при условии, что температура воздуха будет составлять +20°С, а влажность — около 80°.

Но учитывая то, что строительные работы проводятся как летом так и зимой, приходится прибегать к некоторым мерам, чтобы в бетонной плите не образовывались трещины:

• В жаркую погоду на бетонную поверхность увлажняется водой. Для того чтобы предупредить быстрое испарение влаги, поверхность бетона покрывается строительной пленкой.
• В холодную погоду бетон требует нагрева.

Монолитная фундаментная плита имеет положительные и отрицательные стороны. Поэтому перед тем, как решиться на создание такого фундамента, необходимо знать обо всех плюсах и минусах.

Порядок работ по сооружению

Фундамент, созданный по типу «перевернутая чаша» является основанием для малоэтажных строений. Это загородные дома или постройки на приусадебных участках. Все работы по сооружению данного основания начинаются с подготовки участка. Его расчищают, избавляясь от мусора и лишней растительности, и выполняют на освободившейся поверхности почвы разметку. Разметочные шнуры натягиваются на расстоянии не менее одного метра, от будущего котлована.

Траншея под ребра жесткости

Для начала полностью снимают плодородный слой почвы, а затем приступают к выкапыванию траншей под ленту. Глубина траншей достигает от 30 до 70 сантиметров, а их ширина определяется в зависимости от того, каковы показатели сопротивления грунта. По всему наружному периметру будущего строения в траншеи под фундамент укладывают гофрированные трубы, монтируя смотровые колодцы. Обязательное условие – наличие уклона не менее 70 для обеспечения самотека в емкость, установленную на нижнем уровне и скрытую под слоем земли.

Дно траншеи выстилают геотекстилем, на котором возводят подушку из песчано-гравийной смеси толщиной не менее 40 сантиметров. Заменить этот состав можно слоями речного песка и щебня крупных фракций. Засыпают их послойно и каждый слой достигает 20 сантиметров.

Следующий этап – обустройство гидроизоляции. Для того чтобы добиться качественной гидроизоляции, используют гидроизол или обычную полиэтиленовую пленку, которую укладывают внахлест (ширина нахлеста 10 сантиметров).

После завершения подготовительных работ в траншеях приступают к сооружению опалубки для будущего основания. В качестве надежного и прочного материала для сооружения опалубки понадобится ОСБ, ламинированная фанера толщиной 20 мм или обрезная доска.

Рекомендуем посмотреть видео, рассказывающее о выборе материала для опалубки.

Внутреннюю часть опалубки засыпают нерудным материалом, укладывая и утрамбовывая его слоем до 10 сантиметров толщиной. Трамбовка осуществляется с помощью виброплиты. На подошве ленты выполняется гидроизоляция с использованием полиэтиленовой пленки или гидроизола. Выполняя работы по утеплению, используют пенополистирол, который должен быть уложен вровень с внутренним бортом опалубки.

Армирование и заливка плиты

Армированная перевернутая чаша

Данный тип фундамента требует обустройства качественной основы. Для этого необходимо в соответствии с существующими требованиями и правилами соорудить монолитную плиту из прочного и долговечного бетона. Заливка и армирование проводятся в соответствии с разработанной технологией:

1. Для того чтобы армирование выполняло свою основную функцию и делало конструкцию более прочной и долговечной, необходимо выполнить его, создав два пояса продольных прутов, являющихся ребрами жесткости ленты.
2. Первая арматурная сетка укладывается на высоте 5 сантиметров от дна подушки, а вторая на глубине 5 сантиметров от поверхности плиты.
3. Фундамент в виде перевернутой чаши – это, в первую очередь, монолитная плита. Для того чтобы выполнить ее армирование понадобится арматурная сетка. Ячейки должны иметь сечение 10×10 и 20х20 сантиметров. Прочность соединения обеспечивают хомуты, изготовленные из гладкой арматуры и выполненные в форме прямоугольников.

Заливают сразу всю плиту, используя бетон марки М300 и не забывая о трамбовании с помощью специального инструмента. После завершения работ плита должна быть защищена от ветра, солнца, дождя или мороза. Такой защитой станет полиэтиленовая пленка.

Посмотрите видео, как правильно провести весь процесс монтажа основания.

Фундамент перевёрнутая чаша

Среди множества разновидностей фундаментных конструкций особо выделяется такой вид основания здания, как «фундамент перевёрнутая чаша». Оригинальное название опорной конструкции возникло из-за вида основания в разрезе. Монолитная плита оснащена по периметру «выдвинутыми» в глубину грунта рёбрами жёсткости. Именно эти рёбра придают фундаменту вид перевёрнутой чаши (ФПЧ). Благодаря такой конфигурации плитное основание сооружения приобретает дополнительную жёсткость и значительно повышает свою несущую способность.

Монолитная опорная плита

Схема расчета монолитного перекрытия.

Все чаще при малоэтажном строительстве используется плитный фундамент. Его применение особенно результативно на сложных грунтах: просадочных, пучинистых, с повышенным уровнем грунтовых вод. Сдвиги грунта не оказывают в этом случае влияния на дом: опускается или поднимается вся плита. По этой причине такой фундамент называют плавающим, построенный на нем дом движется вместе с ним как одно целое. Монолитная плита надежно защищает дом от сезонных деформаций и перекосов.

Плита, за счет увеличенной площади опоры, устойчива к нагрузкам, возникающим при замерзании и оттаивании грунта или его просадке, успешно противостоит неблагоприятным условиям окружающей среды. Ее можно использовать в качестве фундамента для любых домов: монолитных, каркасных, кирпичных, деревянных.

Для обыкновенного загородного дома достаточна толщина монолита в 40 см. Из них 10 см заглубляются в грунт. Технологически плитный фундамент формируется следующим образом:

• сооружается котлован, его дно утрамбовывается, делается подсыпка из песка и гравия;
• на подсыпку укладывается гидроизоляция, которая заливается тонким слоем бетона;
• вяжется каркас из арматуры, содержащий, как минимум, два слоя, жестко связанных между собой;
• основание полностью бетонируется, лучше в один прием, без длительных перерывов между подачами бетона.

Схема расчета бетона

Монолитная плита предъявляет повышенные требования к армированию, поскольку в ней могут возникать нагрузки на изгиб в любом направлении, а порой и скручивающие нагрузки. Используется арматура с диаметром 12-16 мм, обязательно ребристая, для лучшего сцепления с бетоном. Арматура не должна быть грязной или ржавой.

Промежутки между соседними прутьями – 20-40 см. На 1 м2 фундамента расходуется около 14 м арматуры. Расход арматуры здесь значительно больше, чем для фундаментов других типов. А если учесть, что расход бетона тоже выше, неудивительно, что стоимость монолитной плиты довольно высока.

Подобно ленточному фундаменту, монолитная плита может быть мелкозаглубленной и глубокозаглубленной. Последняя требует рытья глубокого котлована, но зато обеспечивает высокую несущую способность. Обходится это дорого, поэтому в индивидуальном строительстве глубокозаглубленная монолитная плита – большая редкость.

Для устройства мелкозаглубленной монолитной плиты обычно снимают верхний слой почвы, а вместо него делают подсыпку из песка и гравия. Устойчивость к морозному пучению обеспечивается утеплением грунта вокруг плиты.

Верхняя, гладкая сторона плиты обычно служит полом подвала или цокольного этажа. Использование монолитной плиты для возведения дома без цокольного этажа или подвала вряд ли целесообразно.

Выводы из содержания этой статьи очевидны:

1. Если грунт достаточно прочен, уровень залегания грунтовых вод невысок, а строящийся дом – легкий, можно ограничиться недорогим мелкозаглубленным ленточным фундаментом.
2. При тех же природных условиях, но для более солидного дома, тем более с подвалом или цокольным этажом, стройте глубокозаглубленный ленточный.
3. На сложных грунтах с повышенным уровнем грунтовых вод нужно возводить плитный фундамент.

Остается надеяться, что статья смогла оказать реальную помощь в сделанном вами выборе.

Осуществляя выбор фундамента и закладывая его, человек осуществляет наиболее ответственную работу в процессе строительства дома. Ведь именно от того, насколько качественной будет основа здания, зависит его долговечность и благополучие в дальнейшей эксплуатации. Следует отметить, что осуществление выбора фундамента является достаточно сложной процедурой, но в том случае, если ориентироваться на указанные ниже критерии, то никаких проблем в этом отношении не возникнет. Давайте определимся, какой фундамент лучше?

Классификация

Выделяют три разновидности ребристых плитных оснований:

• с рёбрами, направленными вниз (в этом случае монолитная плита покоится на каркасе в виде сплошной ленты);
• с рёбрами, направленными вверх (сплошная лента из элементов жёсткости покоится на монолитной плите сверху);
• комбинированный вариант расположения каркаса.

Рёбра, повёрнутые вверх, дополнительно выполняют функции цоколя. Они обязательно утепляются. Между ними можно прокладывать инженерные коммуникации, а также устанавливать системы тёплого пола. Монолитная лента, находящаяся на плите сверху, является опорой не только для несущих стен, но и для материалов, облицовывающих фасад, а также крышных конструкций и перекрытий.

Фундамент с элементами жёсткости, повёрнутыми вниз, напоминает мелкозаглублённое ленточное основание, которое жёстко связано с уложенной выше монолитной железобетонной плитой. Единственное отличие состоит в том, что конфигурация ленты в сечении трапециевидная, а не прямоугольная.

Технология устройства основания с рёбрами, направленными вниз, несколько проще, чем во втором варианте. Всё дело в том, что в этом случае не потребуется возводить висячую опалубку. Также во время заливки элементов жёсткости не нужно следить за уровнем бетонной смеси, который по закону физики может начать подниматься на участке соприкосновения с плитой.

Типы и особенности плитного фундамента

Самый распространенный вид плитного фундамента, как и самый простой – это монолитный. Он представляет собой сплошную железобетонную плиту 20 – 25 см. на песчано-гравийной подушке, располагаемую под всем строением. Для придания необходимой жесткости плита может заливаться с созданием ребер жесткости, располагаемых в перекрестных направлениях. Ребра жесткости могут располагаться как с нижней, так и с верхней стороны плиты. В зависимости от целей конструкции железобетонный монолит может быть не только сплошным, но и решетчатым. Так же плитный фундамент может быть сборным. В таком случае конструкция собирается из плит, с обязательной бетонной стяжкой для выравнивания поверхности. Плитный фундамент сборного типа может также собираться из железобетонных балок, путем перекрестного наложения элементов, с обязательной заделкой стыков.

Для обеспечения большей жесткости плиты, в отдельных случаях, а так же для возведения многоэтажных зданий применяют комбинированные типы фундаментов. В коттеджном строительстве, больше распространен комбинированный ленточно-плитный фундамент, который является особенно жесткой и надежной конструкцией, объединяя в себе лучшее от двух наиболее популярных типов оснований. Комбинированный свайно-плитный фундамент, для коттеджей — это, в большинстве случаев, непозволительная роскошь, исходя из перерасхода стройматериалов. Как правило, свайно-плитная комбинация, значительно увеличивающая жесткость плитного фундамента, используется при строительстве многоэтажных домов.

Плавающий плитный фундамент – это монолитная сплошная армированная плита, залитая по всему периметру здания на песчано-гавийной подушке и лежащая либо практически на поверхности, либо с незначительным заглублением в грунт. «Плавающая» конструкция применима для пушистых, насыпных и пучинистых грунтов, поскольку она способна подниматься и опускаться вместе с движущимся основанием. Такой вариант фундамента, как правило применяется при возведении небольших строений, например, бань или хозяйственных построек.

Особенности ленточного фундамента

Ленточный фундамент хорошо известен даже людям достаточно далеким от строительной сферы в принципе. Это своеобразная лента, выполненная из железобетона, которая располагается по всему периметру дома под его несущими стенами, в том числе перегородками. Отсюда и название — ленточный фундамент. Внутри такой вариант дополнительно армирован. Это позволяет добиваться того, что при сезонных деформациях грунта фундамент не повреждается и продолжает служить долгие годы, выдерживая массу циклов «зима-лето». Чаще всего его применяют при возведении домов из кирпича, деревянных, а также блочных, обычно невысоких, до 3 этажей.

Ленточный фундамент

В зависимости от глубины заложения этот вид фундамента можно разделить на 3 основных группы: незаглубленный, заглубленный и мелкозаглубленный. Также он делится и по способу возведения: бывает сборный, ленточный монолитный и комбинированный — сборно-монолитный.

Самый прочный вариант — ленточный заглубленный, который представляет собой бетонную ленту, находящуюся ниже уровня промерзания грунтов зимой. Он стоит прямо на глубинных слоях грунта, за счет чего без труда выдерживает низкие температуры и так называемое морозное пучение. Но его можно применять только в случае, если грунтовые воды находятся глубоко.

Ленточный заглубленный фундамент

Фундамент мелкозаглубленного типа нужно дополнительно утеплять, но он тоже неплох по всем своим параметрам и прост и дешев в обустройстве. Но для тяжелых строений из блоков или кирпича высотой более 1 этажа он не годится.

Незаглубленный вариант находится прямо на поверхности почвы и даже иногда приподнят над ней. Его выбирают только для легких строений. Однако под таким домом не получится обустроить цокольный этаж либо подвальное помещение.

Достоинства и недостатки ленточного фундамента

Достоинства ленточного фундамента неоспоримы. Он обладает отличными эксплуатационными характеристиками.

• Достаточно прост в монтаже — сделать его можно даже самостоятельно, не прибегая к помощи строителей-профессионалов.
• Он недорогой по сравнению с другими вариантами.
• Такой фундамент не боится пучения грунта, если он правильно обустроен.
• При соблюдении технологии монтажа этот вариант прослужит более 150 лет без ремонта.
• Под домом на ленточном фундаменте легко провести и расположить различные коммуникации.
• Его можно применять даже тогда, когда грунты на участке имеют неравномерную плотность.
• Он прекрасно подходит для строений, расположенных на склонах.

При строительстве ленточного фундамента нужно делать опалубку

Однако у этого фундамента есть и свои минусы. Один из них — трудозатраты. Они достаточно высоки при самостоятельном выполнении работ. Нужно сделать и котлован, и обустроить опалубку, и армировать, вывезти грунт, залить бетон и так далее. Дождаться, пока все хорошенько просохнет, а это минимум месяц. Кроме того, потребуется обустраивать и пол — ленточный фундамент занимает далеко не все пространство под домом и не может служить основанием — нужны перекрытия по грунту.

Арматурный каркас – необходимость или прихоть?

Принято считать, что железобетонные элементы имеют несомненное преимущество перед бетонными. В отношении фундамента из монолитной плиты это правило можно с уверенностью принять за аксиому, поскольку упругость и деформационная стойкость ЖБК (железобетонных конструкций) в десятки раз больше нежели в тех, в которых отсутствует армирование. А поскольку плита пропорционально вытянутая по горизонтали, изгибающий момент, действующий от вертикальных нагрузок, значительно выше поперечной силы, учитывающей горизонтальные деформации.

Основным условием, при котором выполняется работа ЖБК, является прочное адгезионное сцепление арматуры с бетоном, а также исключение ее взаимодействия с окружающей средой (коррозия). Для этого на железные пруты арматуры нанесен рифленый рисунок, способствующий лучшему ее закреплению в теле железобетонных элементов. Помимо этого, армирующий каркас принято изготавливать вязанным, а не сварным, поскольку деформационные процессы из-за перепадов температур, изменения влажности и других факторов, могут привести к нарушению этих прочных связей.

Арматурный каркас обычно повторяет форму плиты или армируемого элемента. Для современных плитных фундаментов каркасы чаще вяжут с помощью мягкой вязальной проволоки. Продольную и поперечную арматуру располагают с заданным интервалом, регулируя прочность каркаса и расход материала. По строительным правилам арматурный каркас принято располагать так, чтобы он не касался грунта в нижней его части, и не выглядывал ни одной из его сторон. Это влияет на долговечность металла и его коррозионную стойкость в течение всего эксплуатационного срока.

Арматура для каркасов плиточных фундаментов производится из нескольких основных материалов:

• Металл – горячекатанные низколегированные конструкционные стали, класс А240-400. У рабочей арматуры рисунок ребристый, специально наносимый для лучшего сцепления элементов каркаса между металлом и бетоном. У конструктивной или вспомогательной рисунок отсутствует;
• Полимеры – группа современных материалов, в которые входит стекло-композитные, базальто-композитные, угле-композитные и арамидо-композитные волокна и составляющие.

Сравнение технических свойств и характеристик этих двух материалов – стали и композита – обычно приводит к выбору в сторону классического варианта из металла, поскольку композитные материалы проигрывают в упругости и вязкости, а также стоят дороже. Однако и у них есть свои несомненные плюсы, например, легкость и высокая прочность.

Характеристика плитных фундаментов

Монолитная жб плита фундамента имеет одно неоспоримое преимущество перед всеми прочими конструкциями — таковым является большая площадь опоры, благодаря которой невозможно опрокидывание здания. Однако при установке под уклоном, или при строительстве на размокающих грунтах, есть опасность скольжения. В таких условиях плиту проектируют с рёбрами жёсткости.

Мембрана вместо подбетонки

• Благодаря большой площади опоры, давление на грунт оказывается минимальным: нагрузки распределяются равномерно, что препятствует образованию провалов. И всё это при том, что плита имеет самую высокую несущую способность.
• Обеспечивается она за счёт монолита, не имеющего сопряжений, а так же точно рассчитанного армирования с солидным запасом прочности. Это и есть те самые качества, благодаря которым, несмотря на высокую стоимость, в малоэтажном строительстве чаще всего проектируется именно плита.
• По отношению к ней часто применяется термин «плавающая», и вот почему. Локальным изгибам плита не подвергается. При естественных подвижках она перемещается вместе с грунтом, потому что даже на пучинистых почвах располагается практически на поверхности. Заглублять, конечно, можно, но только в том случае, когда в доме предусматривается подвал или цокольный этаж.
• От того, что плита не заглублена, она менее надёжной не становится. Для нейтрализации сил пучения под ней часть активного грунта заменяется на песчано-щебневые смеси, неподверженные пучению.
• Толщина насыпного слоя редко превышает 30 см, поэтому объём земляных работ при строительстве монолитной железобетонной плиты фундамента весьма скромен. Соответственно, и на устройство опалубки не требуется много материала, что даёт ощутимую экономию по сравнению с лентами глубокого заложения.
• Высокий расход бетонной смеси и арматуры, необходимость обеспечения непрерывной заливки и использования спецтехники влекут удорожание конструкции. Однако выбор всё равно можно считать оправданным хотя бы потому, что в итоге мы имеем надёжный черновой пол. Бетонный пол, который приходится заливать по грунту при устройстве ленты, тоже требует определённых затрат, а тут такая необходимость вообще отпадает.
• Плита может быть утеплённой, и не только слоями утеплителя под подошвой, но и включать в себя систему напольного подогрева. В таком случае проблемы промерзания и оттайки грунта под домом вообще отпадает. Эту технологию первыми придумали шведы, поэтому у нас она известна под названием шведской плиты УШП.

По всем статьям у плитного монолита сплошные преимущества — но при условии, что он будет грамотно спроектирован и правильно залит.

Проектирование

Что есть проектирование фундамента? Это составление модели воздействия изгибающих нагрузок, могущих повлечь крен здания. На основе этих нагрузок и должна рассчитываться толщина монолита, составляться схема его армирования – как локального, так и общего.

Как ни заманчиво составить чертёж самому или взять за основу чужой, уже готовый проект, делать это не советуем. Даже при беспроектном строительстве, которое довольно часто практикуется в частном секторе, фундамент всё-таки надо разрабатывать профессионально, на основе предварительно произведённых изысканий. Только тогда можно быть уверенным, что база дома получится и надёжной в эксплуатации, и экономичной по себестоимости.
По результатам расчёта, плита может оказаться как толщиной 400 мм, так и 200 мм. Это зависит от процента армирования, так как на одном и том же объекте можно реализовать разные решения

Правильно манипулировать арматурой может только специалист, и только он может найти оптимальное соотношение между ценой и прочностью.
При минимальной толщине плиты особое внимание уделяется локально нагруженным участкам – тем, на которые опираются колонны, стены и их пересечения, бетонные лестницы и кирпичные печи. При увеличении толщины монолита, локальных усилений может и не быть, но тогда общий каркас должен быть более «выносливым».
Арматура обеспечивает надлежащее сопротивление плиты продавливанию, а чтобы была возможность уменьшить её объём, в местах, подвергающихся усиленным нагрузкам, предусматривают обращённые в грунт рёбра жёсткости

У плит с глубоким заложением, рёбрами жёсткости являются стенки подвала, и обращены они не вниз, а вверх.

Контур фундамента (ж/б плиты) немного выступает за контур цоколя

Монолитная фундаментная плита

Плитный фундамент считается одним из наиболее востребованных в малоэтажном строительстве – наряду с ленточным и свайно-ростверковым. Монолитная фундаментная плита представляет собой литую основу из железобетона, которая укладывается на песочно-щебневую подушку. Это надежная, мощная и долговечная конструкция, однако она достаточно сложна в монтаже и требует применения высококачественного бетона, а также правильной обвязки арматурного каркаса.

Первым этапом строительства плитного фундамента является определение типа грунта строительного участка, разработка или подбор готового проекта дома с учетом всех особенностей грунта, расчет параметров, размеров и уровня заглубленности плиты, исходя из предполагаемой конструкции будущего дома. Далее выполняются подготовительные работы: разметка участка с вынесением периметра будущего дома на грунт, разметкой всех стен и внутренних перегородок, устройство на размеченном участке котлована под плиту (копание грунта). Поскольку объем работ при обустройстве котлована значительный, обычно для этого применяется спецтехника. Дно готового котлована следует тщательно утрамбовать и проложить слоем специальной геотекстильной ткани.

Третьим этапом при укладке фундаментной плиты является устройство песочно-щебневой подушки, которая будет служить как дренажный и амортизационный элемент. На уложенную геотекстильную ткань насыпают слой песка толщиной 20-25 см, проливают его водой и хорошо трамбуют. После того, как утрамбованный песок просохнет, сверху насыпается слой щебня такой же толщины и также утрамбовывается. Сверху заливается тонкий бетонный слой, после полного высыхания которого прокладывается еще слой гидроизоляционного материала. Для обеспечения надежности укладки гидроизоляции ее также рекомендуется залить тонким слоем бетона с армированием сеткой.

Следующий этап монтажа монолитной фундаментной плиты – обустройство опалубки из обрезной доски. Доски скрепляют между собой саморезами, укрепляют всю конструкцию армированием и присыпают щебнем либо грунтом. Далее требуется создать арматурный каркас из толстой (не менее 12-16 мм толщины) ребристой арматуры с проволочной обвязкой.

После устройства арматурного каркаса наступает этап бетонирования плитного фундамента. Однако предварительно следует произвести монтаж инженерных коммуникаций, поскольку выполнить его после заливки бетона уже невозможно. Перед заливкой необходимо прорыть траншеи под коммуникации и уложить трубы (водопроводные и канализационные) с обязательным применением защитных гильз. В данном случае гильзы не только защищают трубы от давления фундаментной плиты, но и в случае необходимости дают возможность заменить трубы при их повреждениях или порывах.

Только после монтажа вводов коммуникационных систем производится собственно бетонирование, которое следует выполнить в один этап с обязательным контролем равномерной плотности бетона. Залитый бетон накрывают полиэтиленовой пленкой и в течение нескольких дней равномерно поливают. После полного схватывания бетона можно снимать опалубку – монолитная фундаментная плита готова к дальнейшему строительству.

При соблюдении всех технологий и очередности этапов монтажа, а также применении качественных строительных материалов, плитный фундамент получается долговечным и надежным – он становится крепкой основой будущего здания.

Другие типы фундамента

Заполните формы ниже и наши специалисты свяжутся с вами в самое ближайшее время.

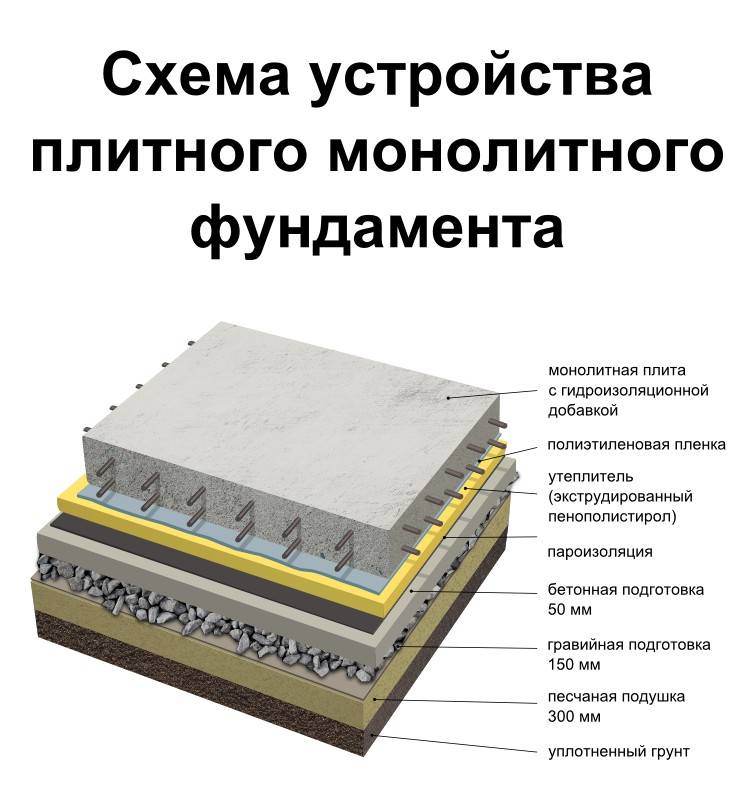

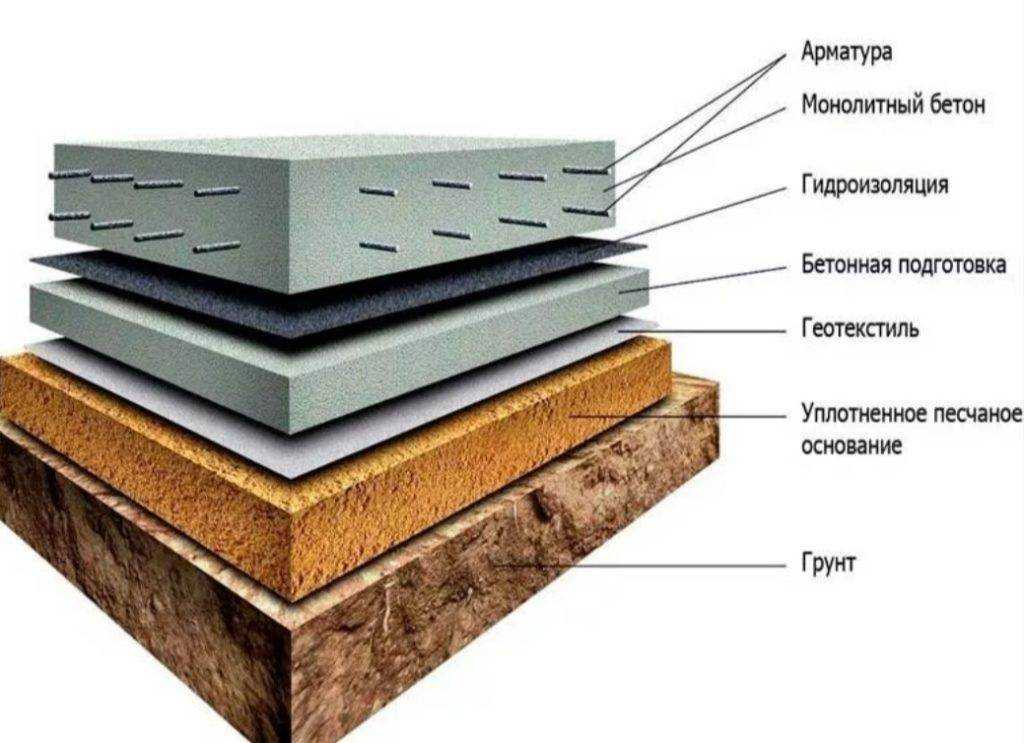

Описание слоев

Если описывать плитный фундамент послойно, то выглядит он следующим образом (снизу вверх):

1. Грунт. Перед укладкой фундамента копается котлован необходимой глубины, и дно его тщательно выравнивается и утрамбовывается.
2. Песчаная «подушка». На грунт насыпается песок. При этом каждые 10 см он проливается водой и уплотняется.
3. Геотекстиль. На него укладывается дренажная труба.
4. Щебень. Необходим для предотвращения забивания грунтом отверстий дренажной трубы.
5. Бетонная стяжка. Предотвращает повреждения гидроизоляции.
6. Гидроизоляция. Ее установка необходима, поскольку бетон прекрасно впитывает влагу и при промерзании его могут образоваться трещины.
7. Экструдированный пенополистирол, например Пеноплекс. Требуется для дополнительного утепления фундамента, особенно при холодном климате.
8. Защитный слой из п/э пленки.
9. Железобетонная плита.
