Что такое манометр и где он применяется

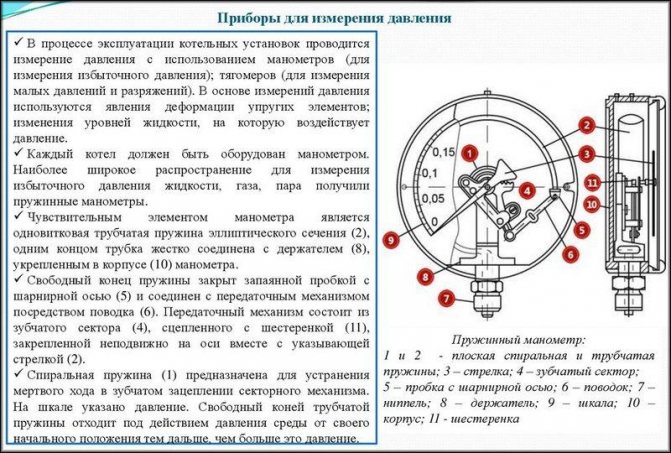

Манометр с одновитковой трубчатой пружиной

1 — шкала; 2 — стрелка; 3 — ось; 4 — зубчатое колесо; 5 — сектор; 6 — трубка; 7 — тяга; 8 — пружинный волосок; 9 — штуцер

Самопишущий манометр с многовитковой пружиной (рисунок ниже). Пружина выполнена в виде сплюснутой окружности диаметром 30 мм с шестью витками. Вследствие большой длины пружины ее свободный конец может перемещаться на 15 мм (у одновитковых манометров — только на 5-7 мм), угол раскручивания пружины достигает 50-60°. Такое конструктивное исполнение позволяет применять простейшие рычажные передаточные механизмы и осуществлять автоматическую запись показаний с дистанционной передачей. При подключении манометра к измеряемой среде свободный конец пружины рычага будет поворачивать ось, при этом перемещение рычагов и тяги будет передаваться оси. На оси закреплен мостик, который соединен со стрелкой. Изменение давления и перемещение пружины через рычажный механизм передаются стрелке, на конце которой установлено перо для записи измеряемой величины давления. Диаграмма вращается с помощью часового механизма.

Указатель рабочего/предельного давления, сталь нержавеющая (СтН)

Указатели предельного давления — новый альтернативный способ демонстрации диапазона допустимого давления.

ВАЖНО! Согласно «Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ-03-576-03, пп.5.3.4.) «. на шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра

»

Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра. ».

• Цена
• Характеристики
• Конструкция указателей предельного давления

Как правильно подобрать манометр

Измерители давления подбираются для установки в конкретную систему с учетом целого комплекса параметров. Ключевым параметром, по которому выбирается манометр, является диапазон измерений. Рабочий ряд шкал современных моделей является очень широким.

Правильно выбрать манометр по шкале довольно просто. Для этого необходимо подбирать шкалу таким образом, чтобы рабочее давление системы находилось в пределах от 1/3 до 2/3 шкалы.

Например, если рабочее давление трубопровода составляет 10 атмосфер, то для его измерения необходимо приобретать манометр со шкалой 0-25 атмосфер (для этой шкалы 1/3 будет равна 8,3 атмосферы, а 2/3 — 16,6 атмосфер). Если показатель рабочего давления будет слишком низким (менее 1/3 шкалы), то значительно возрастает погрешность измерений. При высоком рабочем давлении (свыше 2/3 шкалы) прибор будет работать с повышенными нагрузками, что снизит срок его службы.

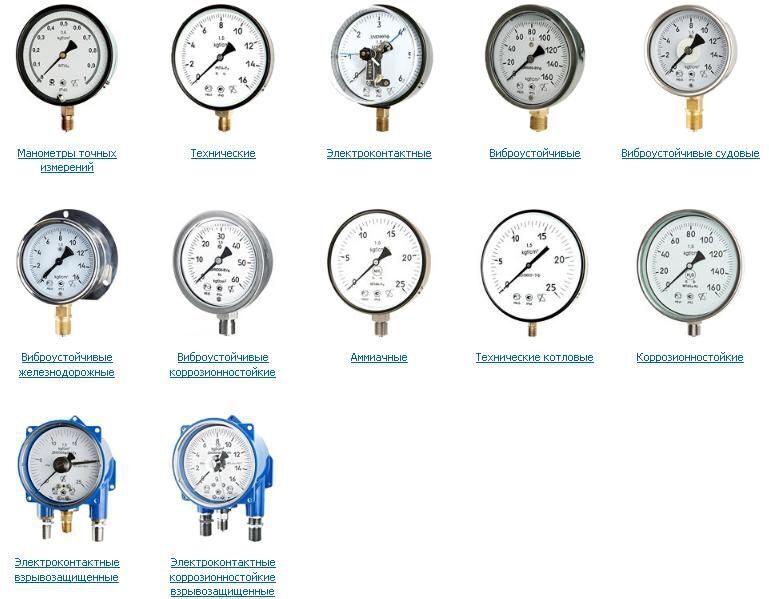

Большинство манометров поставляется в круглом корпусе. Подбирать прибор нужно исходя из условий установки, чтобы к нему был обеспечен удобный доступ и он не соприкасался с другим оборудованием или элементами конструкций. Стандартные манометры могут иметь диаметр от 40 до 250 мм. Также в зависимости от условий установки выбирают приборы по расположению штуцера. Оно может быть радиальным и аксиальным (торцевым). В первом случае штуцер для подключения прибора располагается в его нижней части, во втором случае — сзади.

В зависимости от условий эксплуатации может потребоваться установка специализированного манометра.

Такие приборы рассчитаны на работу в жестких условиях — под воздействием агрессивной рабочей среды, вибрации, низких (ниже -40 °C) и высоких (свыше +100 °C) температур.

При выборе манометра также учитывается размерность присоединительной резьбы, которую производитель обязательно указывает на корпусе. При этом нужно учитывать, что на приборах отечественного производства обычно применяется метрическая резьба, а на импортных — трубная резьба.

Также подбирать манометр нужно с учетом межповерочного интервала. Удобнее всего эксплуатировать приборы с максимальным интервалом поверки.

В этой статье представлена информация о манометрах, чем руководствоваться при выборе, особенности их эксплуатации и прочее. Наряду с манометрами эта информация применима к вакуумметрам и мановакуумметрам. По тексту упоминаются только манометры, поскольку рекомендации по выбору и пр. для этих приборов одинаковы.

Единицы измерения давления, градуировка шкал манометров

На шкалу манометров наносят градуировку, выполненную в одной из единиц: бар, кПа, атм. такая разметка проводится если на манометре используется одна шкала. Если применяется две шкалы, то, одна может быть выполнена в мПа, а вторая в psi, (фунт-сила на кв. дюйм) в них производят измерение давления в США и некоторых других государствах.

Если на шкале манометров нанесена разметка в кПа, это может говорить о том, что это приборы, которые предназначены для выполнения замеров низкого уровня давления в газообразном состоянии. В конструкции этого прибора установлена мембранная коробка. Манометры для замера высокого давления включают в свою конструкцию изогнутую трубку, которая и является чувствительным элементом.

Как подобрать манометр «

Металлический манометр

Внешний вид металлического манометра представлен на рисунке 4. А вот его внутреннее устройство может быть двух разных типов. Рассмотрим каждый из них.

Рисунок 4. Металлический манометр

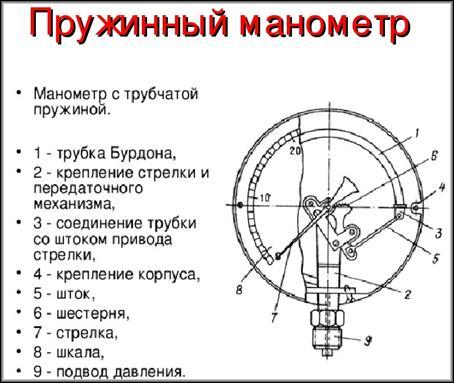

Устройство металлического манометра 1-го типа

Внутренне устройство металлического манометра 1-го типа показано на рисунке 5.

Рисунок 5. Устройство металлического манометра 1-го типа

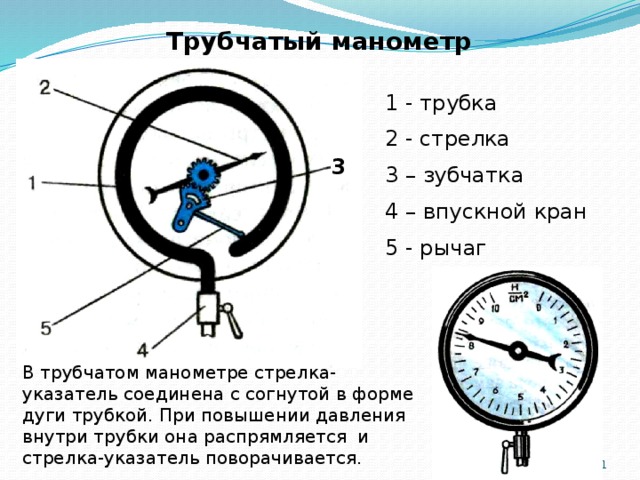

Изогнутая пустотелая трубка 1 запаяна с одного конца. С другой стороны она соединяется с краном 5. Этот кран сообщается с сосудом, в котором необходимо измерить давление.

При увеличении давления трубка начинает разгибаться. При помощи рычажного механизма 4 и зубчатки 3 она передает движение стрелке 2. Так стрелка начинает двигаться вдоль шкалы прибора.

Трубка обладает некоторой упругостью. Поэтому при уменьшении давления она возвращается в свое изначальное положение. Стрелка же возвращается к нулевому делению шкалы.

{"questions":,"answer":0}}}]}

Устройство металлического манометра 2-го типа

На рисунке 6 представлено устройство металлического манометра 2-го типа.

Рисунок 6. Устройство металлического манометра 2-го типа

Различие в строении заключается только в том, что трубка 1 запаяна с двух сторон. При этом она имеет выход для подключения к сосуду, в котором необходимо измерить давление. Также здесь присутствуют две тяги (рычага) 2. При разгибании трубки, они заставляют стрелку 3 двигаться вдоль шкалы прибора.

Заметим, что, несмотря на небольшие различия в устройстве (рисунки 5 и 6), принцип действия металлических манометров остается одним и тем же.

Принципиальная схема сильфонного дифманометра

1 — сильфонный блок; 2 — плюсовый сильфон; 3 — рычаг; 4 — ось; 5 — дроссель; 6 — минусовый сильфон; 7 — сменные пружины; 8 — шток

Сильфонный блок состоит из сообщающихся между собой сильфонов, внутренние полости которых заполнены жидкостью. Жидкость состоит из 67% воды и 33% глицерина. Сильфоны связаны между собой штоком 8. В сильфон 2 подводится импульс до диафрагмы, а в сильфон 6 — после диафрагмы.

Под действием более высокого давления левый сильфон сжимается, вследствие чего жидкость, находящаяся в нем, через дроссель перетекает в правый сильфон. Шток, жестко соединяющий донышки сильфонов, перемещается вправо и через рычаг приводит во вращение ось, кинематически связанную со стрелкой и пером регистрирующего и показывающего прибора.

Дроссель регулирует скорость перетекания жидкости и тем самым снижает влияние пульсации давления на работу прибора.

Для соответствующего предела измерения применяют сменные пружины.

Счетчики газа. В качестве счетчиков могут использоваться ротационные или турбинные счетчики.

В связи с массовой газификацией промышленных предприятий и котельных, увеличением видов оборудования возникла необходимость в измерительных приборах с большой пропускной способностью и значительным диапазоном измерений при небольших габаритных размерах. Этим условиям в большей мере удовлетворяют ротационные счетчики, в которых в качестве преобразовательного элемента применяются 8-образные роторы.

Объемное измерение в этих счетчиках осуществляется вследствие вращения двух роторов за счет разности давлений газа на входе и на выходе, Необходимый для вращения роторов перепад давления в счетчике составляет до 300 Па, что позволяет использовать эти счетчики даже на низком давлении. Отечественная промышленность выпускает счетчики РГ-40-1, РГ-100-1, РГ-250-1, РГ-400-1, РГ-600-1 и РГ-1000-1 на номинальные расходы газа от 40 до 1000 м3/ч и давление не более 0,1 МПа (в системе единиц СИ расход 1 м3/ч = 2,78*10-4 м3/с). При необходимости можно применять параллельную установку счетчиков.

Ротационный счетчик РГ (рисунок ниже) состоит из корпуса, двух профилированных роторов, коробки зубчатых колес, редуктора, счетного механизма и дифференциального манометра. Газ через входной патрубок поступает в рабочую камеру. В пространстве рабочей камеры размещены роторы, которые под действием давления протекающего газа приводятся во вращение.

Класс точности прибора

Манометров очень много, и каждому виду присваивается определенный класс точности согласно предписаниям ГОСТ, под которым понимается допустимая погрешность, выражающаяся в процентном отношении к диапазону измерений.

Существует 6 классов точности: 0,4; 0,6; 1; 1,5; 2,5; 4. У каждого типа манометра они также различаются. Приведенный выше список относится к рабочим манометрам. Для пружинных устройств, к примеру, соответствуют следующие показатели 0,16; 0,25 и 0,4. Для поршневых – 0,05 и 0,2 и так далее.

Класс точности имеет обратно пропорциональную зависимость от диаметра шкалы прибора и от типа прибора. То есть, если диаметр шкалы больше, то точность и погрешность манометра уменьшается. Класс точности условно принято обозначать следующими латинскими буквами KL также можно встретить и CL, которая указывается на шкале прибора.

Значение погрешности можно вычислить. Для этого используется два показателя: класс точности или KL и диапазон измерений. Если класс точности (KL) равен 4, то диапазон измерений составит 2,5 МПа (Мегапаскаль), а погрешность будет равна 0,1 МПа. Вычисляется по формуле произведение класса точности и диапазона измерений, деленное на 100. Поскольку погрешность выражается в процентах, результат нужно переводить в проценты путем деления на 100.

Помимо основного вида, существует и дополнительная погрешность. Если для вычисления первого вида используются идеальные условия или натуральные величины, влияющие на особенности конструкции прибора, то второй вид напрямую зависит от условий. Например, от температуры и вибрации или других условий.

Норма давления воды в системах отопления частного дома

Системы водяного отопления бывают:

Открытые. Система сообщается с атмосферным давлением через открытый расширительный бачок, установленный в самой верхней ее части, а котел устанавливается в самом ее низу.

В этом случае вода по трубам циркулирует по законам естественной конвекции — нижние слои воды нагреваются и поднимаются наверх, а более холодные и тяжелые опускаются вниз, где они снова нагреваются.

Закрытые. В закрытых системах давление воды изолировано от атмосферного, и вода по трубам контура перемещается специальным водяным насосом.

Какие должны быть рабочие параметры в открытом контуре

Давление в открытом контуре определяется гидростатическим давлением его водяного столба. Столб воды высотой 1 метр создает прибавку давления на единицу площади поверхности в нижней его точке, равную 0.1 кгс/см2, или 0.09 атмосфер.

Справка! Чтобы рассчитать давление в выбранном месте открытой системы, необходимо измерить высоту от точки измерения до уровня воды в бачке расширения, прибавив по 0,1 кгс/см2 на каждый метр столба воды.

Давление в открытых контурах является саморегулируемым и не требует балансировки, их устройство менее сложно и требует меньших затрат на обслуживание.

Однако, законы теплового обмена устанавливают ограничения на высоту такой системы, связанные с неравномерным прогревом теплоносителя и, как результат, снижением ее общей эффективности.

Частично эту проблему решает установка циркуляционного насоса, увеличивающего поток теплоносителя, однако, открытый отопительный контур из-за своих ограничений подходит только для одноэтажных домов.

Нормальные показатели в системе закрытого типа

На практике чаще применяются закрытые системы из-за более широких возможностей их применения. В частности, если дом имеет два или три этажа, и один насос не справляется с поддержанием водяного потока, в различных точках контура могут устанавливаться дополнительные циркуляционные насосы, подключаемые последовательно или параллельно, что снижает нагрузку на котел.

Рабочим давлением закрытой системы отопления обычно считается значение в 1,5-2 атмосферы. Максимально же допустимое рабочее значение, обычно регулируемое предохранительным клапаном, составляет 2,5 кгс/см2.

​​Как происходит регулировка

Давление в закрытой системе отопления регулируется закачиванием воды в контур отопления через его соединение с системой холодного водоснабжения, а также мембранным стальным расширительным бачком.

Одна половина бачка, отделенная мембраной, заполнена воздухом с т. н. избыточным давлением зарядки, а другая циркулирующей водой.

Как и в открытых отопительных контурах, мембранный бачок служит для вмещения расширяющейся воды при ее рабочем нагреве, а также уменьшает колебания давления (гидроудары) при внезапной остановке движения воды.

Давление зарядки мембранного бачка при неработающем контуре равно давлению водяного столба. Стандартное же заводское значение зарядки расширительного бака составляет 1,5 кгс/см2, а максимальное значение, на которое рассчитано оборудование — до 3 атмосфер.

Определение давления и его измерение

Измерить давление можно с помощью специального устройства – манометра. Одно деление на манометре – это шкала, на которой присутствуют деления, позволяющие измерять давление. Значение одного деления зависит от настроек манометра и может быть разным для разных устройств.

Для измерения давления используются различные типы манометров, такие как уровневые манометры, электронные манометры, коленные, показывающие и др. В зависимости от конкретного применения и условий измерения выбирают наиболее подходящий тип манометра.

При измерении давления необходимо учитывать основные понятия и формулы, которые связаны с данной физической величиной

Важно помнить, что точность измерений напрямую зависит от качества и состояния манометра, а также от правильности применения формул и учета всех факторов, влияющих на измерение

Измеряемые величины

Абсолютное давление – это давление, измеряемое относительно абсолютного нуля давления, т.е. полного отсутствия давления. Такое давление обычно измеряется в единицах давления, например, в паскалях или атмосферах.

Избыточное давление – это разница между давлением в измеряемой среде и атмосферным давлением. Такое давление измеряется в единицах избыточного давления, например, в паскалях или барах.

Разница давлений – это разность между двумя давлениями в разных точках системы. Такое давление может быть измерено в единицах избыточного давления или абсолютного давления, в зависимости от выбранной точки отсчета.

Для каких манометров устанавливают классы по точности

Все манометры, позиционирующиеся как изделия, отвечающие нормам ГОСТОв и иных актов по качеству, имеют кл. точн. Вкратце перечислим виды аппаратов.

Самый простой механический измеритель давления:

Наиболее распространенная группа ДМ — механические, они же деформационные, аналоговые.

Механические изделия могут быть трубчатыми (с трубчатой дужкой-пружиной, обычно одновитковой).

Данная дужка — это так называемая трубка Бурдона, не совсем пружина в традиционном понимании, а пружинистая (упругая) дуга. Скоба через сочленение рычажков, на конце которого есть зубчатая часть, передает влияния измеряемого явления на шестерню стрелки, двигает ее по шкале. Механизм может дополняться обычной плоской пружинкой.

Деформационные измерители также иногда называют «манометрами прямого действия».

К аналоговым ДМ относят мембранные аппараты, где основным чувствительным элементом является мембрана, реагирующая на давление. Есть еще сильфонные приборы, их можно назвать усовершенствованной модификацией последних: чувствительная часть — гофрированная (гармошкой) коробочка (камера), то есть сильфон.

К механике относят жидкостные и грузопоршневые манометры. У первых чувствительный элемент — жидкость в колбе, у вторых есть специальная система противовесов, поршневых сочленений.

Грузопоршневые изделия обычно применяются как образцовые, эталонные приборы:

Отдельная группа манометров — электроконтактные (ЭКМ), они могут быть механическими или цифровыми (последние обычно всегда такие).

ЭКМ механического типа фактически это те же пружинные изделия, но у них есть электровыводы для передачи данных на связанное с ними контрольное и прочее оборудование.

Третья большая отдельная группа типов манометров — цифровые или электронные. Чувствительные элементы тут специальные датчики или та же дугообразная дужка (скоба), пружина, мембрана, но показания интерпретирует микросхема, она же выводит их на ЖК дисплей цифрами, как у калькуляторов.

ДМ также подразделяются на стрелочные и с выводом результатов на ЖК табло.

По измерителям давления также есть такие варианты разновидностей:

• образцовые (эталонные для поверок, проверок других таких приборов);
• высокоточные. Обычно такими являются электронные приборы;
• аксиальные, радиальные.

Ниже пример образцового механического манометра (шкала намного расширенная, соответственно, особо точная):

Разделение на виды для рассматриваемого вопроса не особо значимо, наличие класса по погрешностям не зависит от типа прибора. Если этот параметр не указан, значит, прибор не надежный, самый простой и дешевый, не для основательного оборудования, не для целей, требующих определенной точности, и его применение крайне нежелательное для важных задач.

Устройство манометра и принцип его работы

Принцип устройства манометра часто зависит от его типа и предназначения. При этом большинство приборов сходны тем, что состоят из корпуса, мерного механизма и шкалы. Мерный механизм бывает разным в зависимости от принципа функционирования: это может быть жидкостная колонна, пружина, мембрана либо другие элементы.

Назначение манометра заключается в том, чтобы измерять и контролировать давление газов и жидкостей в различных системах. Он обеспечивает безопасность, контролирует процессы и повышает эффективность работы оборудования.

Конструкция наиболее распространенных механических устройств включает в себя набор из нескольких основных элементов. Части манометра собраны в корпусе, который рассчитан на то, чтобы выдержать расчетное давление. В качестве чувствительного элемента выступает пружина или мембрана, на которую воздействует давление жидкости, пара или газовой среды.

Принцип работы манометра основан на законе Паскаля, который утверждает, что давление, создаваемое на жидкость или газ, распространяется равномерно во всех направлениях. Манометр определяет давление, измеряя силу, которую оказывает жидкость или газ на его измерительный элемент. Для правильной интерпретации показаний необходима расшифровка манометра.

Что делает манометр? Принцип действия манометра основан на способности различных физических тел изменять форму при изменении давления – под воздействием напора среды мембрана или пружина деформируются в определенных пределах. Через специальный механизм это отклонение передается на устройство, преобразующее линейное смещение передающего элемента в круговое движение стрелки на циферблате. Шкала циферблата может быть градуирована в соответствии с разными системами измерения давления, например, в Паскалях или в Барах.

Принцип работы манометров пьезоэлектрического типа несколько иной. В таких устройствах использован кристалл кварца, в котором при механическом воздействии, вызванном увеличением давления, формируется электрический заряд. Этот заряд фиксируется и прибором переводится в единицы, отображающие величину давления.

Есть также устройства других типов – принцип их работы и конструктивные особенности мы рассмотрим ниже.

Диапазон измеряемых давлений

В практической деятельности разделяют следующие виды давления: абсолютное, барометрическое, избыточное, вакуум.Абсолютное – это показатель давления, измеренный относительно полного вакуума. Этот показатель не может быть ниже ноля.Барометрическое – это атмосферное давление. На его уровень оказывает влияние высота над нулевой отметкой (уровень моря). На этой высоте принято считать, что давление равно 760 мм р.с. для манометров эта величина равняется нулю.Избыточное давление – это размер, показывающий между абсолютным и брометрическим давлением. Особенно это актуально тогда, когда абсолютное давления в отношении барометрического.

То есть, вакуумметрическое давление не может превышать барометрическое. Другими словами, приборы для измерения вакуума измеряют его разряжение.

Устройства для замера давления можно разделить на несколько групп:

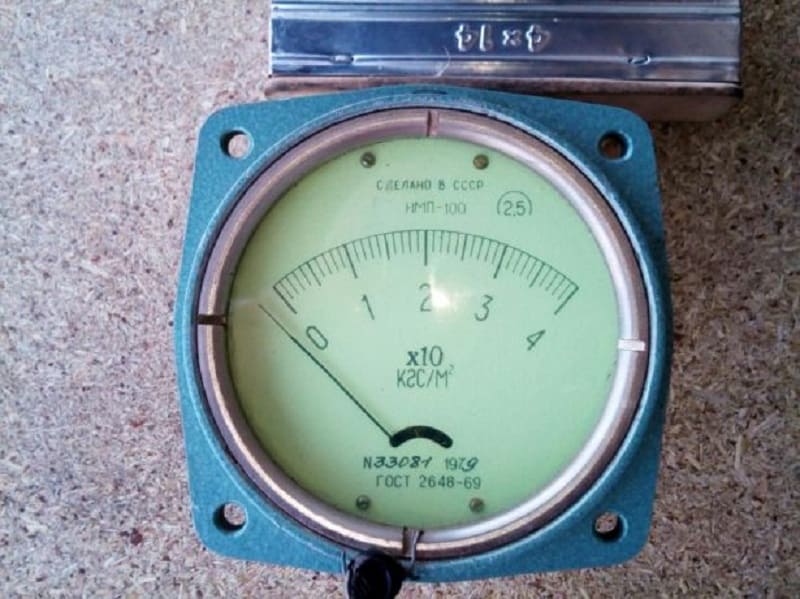

• Напорометры, их используют для выполнения измерения давления до 40 Па.
• Тягомеры, они предназначены для замеров вакуумметрических давлений до 40 кПа.
• Тягонапоромеры, эти приборы имеют двустороннюю шкалу с границами замеров ±20 кПа Для измерения разницы давления применяют дифманометры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

-на стекле и на корпусе

Периодичность наружного, внутреннего осмотров сосуда, проводимых ответственным за производственный контроль для сред со скоростью разрушения металла до 0,1мм в год. – 1 раз в 2 года, – 1 раз в 8 лет. -1 раз в 12 мес. -1 раз в 4 года.

Что должно быть установлено между запорной арматурой и трубопроводом перед ремонтом сосуда?

• заглушка с хвостовиком.
• табличка «Не открывать, работают люди!»
• прокладки фланцев с хвостовиком.

Какая маркировка должна быть на заглушке, применяемой для отключения? –номер, условное давление, условный проход, -год изготовления, -материал, -температура.

Допускается ли установка запорной арматуры между сосудом и предохранительным устройством? -допускается, если предохранительный клапан не может надежно работать вследствие вредного воздействия рабочей среды. Допускается, если рабочая среда в сосуде не взрывоопасна, -допускается.

Что допускается на манометре взамен красной черты?

• красная черта на стекле.
• две указательные стрелки разрешенного диапазона давлений.
• две контактные стрелки, указывающие разрешенный диапазон давлений.
• прикреплять к корпусу металлическую пластину, окрашенную в красный цвет и прилегающую к стеклу манометра.

Периодичность наружного, внутреннего осмотров, проводимых ответственным за производственный контроль для сред со скоростью разрушения металла свыше 0,1 мм в год -1 раз в 2 года, – 1 раз в 8 лет. *– 1 раз в 12 мес. -1 раз в 4 года.

Какие должны применяться светильники при работе внутри сосуда? -безопасные светильники на напряжение не выше 12 вольт, -безопасные светильники на напряжение не выше 9 вольт, -безопасные светильники на напряжение не выше 36 вольт, -безопасные светильники на напряжение не выше 24 вольт.

Сосуды с внутренним диаметром более 800 мм должны иметь люки диаметром: -не менее 325 мм. -не более 80 мм. -не более 400 мм. *-не менее 400 мм.

• Разрешается ли использовать манометры с просроченным сроком Госповерки?
• Разрешается по устному распоряжению руководителя – Разрешается на короткий срок.
• Разрешается по письменному распоряжению руководителя подразделения.

Периодичность технического освидетельствования баллонов, не подлежащих регистрации в Ростехнадзоре, для сред со скоростью разрушения металла до 0,1мм в год: -1 раз в 5 лет. -1 раз в 4 года. -1 раз в 10 лет. -1 раз в 2 года.

Как устанавливать манометры ?

Для установки манометра на трубу применяются трехходовые краны и игольчатые вентили. Для защиты манометров используются демпферные блоки, петлевые отборные устройства и мембранные разделители.

Трехходовой кран под манометр— это трехходовой шаровой или пробковый кран предназначенный для подключения манометра к трубопроводу или любому другому оборудованию. Допускается установка двухходового крана с возможностью ручного сброса давления с манометра при отключении. Использование стандартных шаровых кранов не рекомендуется, т. к. после закрытия крана механизм манометра находится под остаточным давлением среды, что может привести к преждевременному выходу его из стоя. На сегодняшний день это наиболее распространенный вид для присоединения манометров при давлениях до 25 кгс/см2. При больших давлениях рекомендуется установка игольчатых вентилей. При покупке трехходового крана необходимо убедиться, что резьба на манометре совпадает с резьбой на кране.

Кран трехходовой шаровый.		Кран трехходовой пробковый с контрольным фланцем.		Кран трехходовой пробковый с ручкой.

Игольчатый вентиль— это регулирующий вентиль гс возможностью плавной подачи рабочей среды у которого запорный элемент выполнен в виде конуса. Игольчатые вентиля нашли широкое применение для подключения различных приборов КИПиА к оборудованию с большими давлениями. При покупке игольчатых вентилей необходимо убедиться, что резьба на манометре совпадает с резьбой на клапане.

Игольчатый вентиль стальной.		Игольчатый вентиль нержавеющий.

Демпферный блок— это защитное устройство, которое устанавливается перед манометром и предназначенное для гашения пульсаций рабочей среды. Под пульсацией в данном случае подразумевается резкое и частое изменения давления рабочей среды. Основными «организаторами» пульсаций в трубопроводе являются мощные насосы без устройств плавного пуска и повсеместная установка шаровых кранов и дисковых затворов, быстрое открытие которых приводит к гидравлическим ударам.

         Демпферный блок.

Петлевые отборные устройства (трубка Перкинса)— это стальные трубки, которые предназначены для гашения температуры перед манометрами. Уменьшение температуры среды, приходящей в манометр происходит за счет «застоя» среды в петле. Данные устройства рекомендуется устанавливать при температуре рабочей среды более 80С. Существует два вида отборных устройств: прямые и угловые. Прямые отборные устройства устанавливаются на горизонтальных участках трубопроводов, а угловые предназначены для установка на вертикальных трубопроводах. Перед покупкой необходимо убедиться, что резьба на трубке совпадает с резьбой на трехходовом кране или манометре.

     Отборные устройства ( прямое и угловое ).

Разделители сред мембранные— это защитное устройство для манометра, предназначенное для предохранения механизма прибора от попадания в нее агрессивных, кристаллизующихся и абразивных сред

При выборе мембранного разделителя необходимо обратить внимание на совпадение резьбы на манометре и разделителе

        Разделитель мембранный РМ.

При установке манометров есть несколько требований, обязательных к выполнению: — монтажные работы с манометром необходимо производить при отсутствие давления в трубопроводе — манометр устанавливается с вертикальным расположением циферблата — вращение манометра производится за штуцер при помощи гаечного ключа — прикладывать усилие к корпусу манометра запрещается

Как пользоваться манометром

Что такое манометр, вакуумметр и мановакуумметр ?

                Манометр технический.

Манометр — это прибор, предназначенный для измерения избыточного давления рабочей среды посредством деформации трубчатой пружины (трубка Бурдона).

              Вакуумметр технический.

Вакуумметр — это прибор, предназначенный для измерения разряжения рабочей среды посредством деформации трубчатой пружины. Стандартная шкала для вакуумметра от -1..0 атм. Шкала на вакуумметре всегда отрицательная, т. к. происходит измерение давления ниже атмосферного.

              Мановакуумметр  технический.

Мановакуумметр — это прибор, предназначенный для измерения избыточного давления и разряжения рабочей среды посредством деформации трубчатой пружины.

Вышесказанное по простому  :

– если на шкале прибора только положительное давление, то это манометр.

– если на шкале прибора только отрицательное давление, то это вакуумметр.

– если на шкале прибора есть и отрицательное и положительное давления, то это мановакуумметр.

В промышленности и сфере ЖКХ наибольшее распространение находят манометры с трубчатой пружиной Бурдона. Это связано с простотой конструкции и относительно невысокой стоимостью.

                      Манометр “изнутри” .

Вакуумметры для различных диапазонов давления

Диапазон давлений, измеряемых вакуумметрами, значителен 1013 — 1,33 * 10 в минус 12 Па (760-10 в минус 13 мм рт. ст.), поэтому в настоящее время применяют различные манометры, каждый из которых имеет свой диапазон измеряемого давления.

Термопарный манометр типа ВТ-3 предназначен для индикации давления в диапазоне 665-66,5 Па (5-0,5 мм рт. ст.) и для измерения давления в диапазоне 13,3 — 0,133 Па (0,1 – 0,001 мм рт. ст.). Прибор состоит из измерительной установки и термопарного манометрического преобразователя (лампы) ЛТ-2 или ЛТ-4М. Измерительная установка обеспечивает питание манометрического преобразователя, измерение тока подогревателя и т. э. д. с.

В диапазоне индикации давления вакуумметр работает только с преобразователем ЛТ-2, работающим в режиме постоянства т. э. д. с., в диапазоне измерения давления — с преобразователями ЛТ-2 или ЛТ-4М, работающими в режиме постоянства тока нагревателя.

Отсчет давлений производится по градуировочным графикам, приведенным в приложении к выпускному аттестату, и инструкции по эксплуатации прибора.

Принцип действия термопарного манометрического преобразователя давления основан на зависимости теплопроводности газа от давления. Температура нагревателя определяет электродвижущую силу термопарного преобразователя. Если в преобразователе, вакуумно соединенном с обследуемым объемом, ток нагревателя поддерживать постоянным, то т. э. д. с. термопарного преобразователя будет определяться давлением окружающего газа, так как изменение температуры нагревателя зависит от теплопроводности окружающего газа. Следовательно, при понижении давления теплопроводность газа уменьшится, температура нагревателя увеличится, и возрастет т. э. д. с. термопары.

Ионизационно-термопарный вакуумметр ВИТ-2 имеет два диапазона измерений: 26,6-0,133 Па (0,2 – 0,001 мм рт. ст.) и 0,133 — 1,33 * 10 в минус 5 Па (10 в минус 3 – 10 в минус 7 мм рт. ст.). Точность измерения давлений в области высокого вакуума не очень велика, и порой определяется лишь порядок величины давления.

Прибор состоит из датчика, соединяемого с вакуумной системой, и отдельного блока электрического питания и измерения. Показания прибора зависят от вида газа, и он требует предварительной градуировки по каждому газу.

Принцип действия ионизационно-термопарных приборов основан на том, что при создании потока электронов в разреженном газе будет происходить ионизация и между двумя электродами, к которым подводится электрическое напряжение, возникнет ионный ток. Сила ионного тока при прочих равных условиях будет пропорциональна плотности газа, а следовательно, при определенной температуре пропорциональна его давлению.

Вакуумметр радиоизотопный ВР-4 предназначен для измерения давления газов в диапазоне давлений 1,33 * 0,01 — 1013 Па (10 в минус 4 — 760 мм рт. ст.) как в лабораторных, так и в производственных условиях.

Вакуумметр ВР-4 состоит из измерительной установки с выносным каскадом и радиоизотопного преобразователя МР-8.

Принцип действия преобразователя основан на свойстве а-частиц ионизировать газ, в результате чего образуется ионный ток, пропорциональный давлению газа.

Плутоний-238, используемый в преобразователе в качестве радиоактивного вещества, не обладает проникающим излучением. Прибор безопасен в эксплуатации. Вскрывать преобразователь категорически запрещается.

Классификация по особенностям конструкции

В зависимости от принципа работы и особенностей механизма снятия показаний принято выделять несколько больших групп манометров:

• Пружинные – наиболее распространенный тип манометров, в которых применяется чувствительный элемент в виде трубки овального сечения. Воздействующая на трубку сила передается на стрелку, которая смещается на определенное количество делений. Устройства этого типа отличаются простой и ремонтопригодной конструкцией, позволяют проводить замеры давления в широких пределах от 0,1 до 4000 Бар.
• Мембранного типа – имеют в конструкции мембрану, которая деформируется при воздействии повышенного давления. В зависимости от степени деформации мембраны чувствительный механизм отклоняет стрелку на определенное число делений.
• Электроконтактные – вместо шкалы с делениями такие приборы имеют специальный узел с электрическими контактами, которые замыкают или размыкают электрическую сеть при достижении заданного уровня давления. При этом может включаться звуковой или световой сигнал, а также запускаться или останавливаться различное исполнительное оборудование.
• Жидкостные – в настоящее время такие приборы почти вышли из употребления, поскольку они менее удобны в использовании по сравнению с другими типами. Прозрачная трубка для манометра такого типа выступает в роли шкалы – по уровню жидкости в ней можно визуально определить уровень давления.
• Дифференциальные – приборы этого типа считаются одними из наиболее сложных в конструктивном плане. В их конструкции содержатся восприимчивые к перепадам давления элементы. Их деформация фиксируется специальным механизмом, который приводит в движение стрелку манометра.
