Как посчитать уклон кровли в градусах и процентах?

Уклон кровли: факторы влияния

Остановимся более подробно на каждом из факторов.

Ветровая нагрузка. Параметр, прямо пропорциональный углу ската: чем больше наклон, тем большее сопротивление ветру оказывает крыша, но и тем выше вероятность того, что покрытие может быть разрушено. Малый угол ската — меньше сопротивление, но в этом случае ветер проникает под стыки и может сорвать листы кровли. Специалисты рекомендуют для районов с частыми сильными порывами ветра угол ската — 15-20 градусов (в процентах 27-36), для местности с несильными ветрами — 35-40 (в процентах 70-84).

Дождь и снег. Чем больше уклон ската, тем быстрее и лучше сходит снег и уходит вода. Практика показывает, что для районов с большим количеством осадков самый оптимальный вариант — 45 градусов, а для небольших осадков достаточным будет угол в 30 градусов. При меньшей величине уклона кровли вода может загоняться под стыки и нарушать герметичность кровли даже при небольшом ветре.

Материал для кровли. Самый важный фактор, при правильном учете которого кровля будет служить долго и надежно. Укажем рекомендуемые углы наклона.

Штучные материалы: черепица и шифер. Для керамической и битумной черепицы наименьший уклон — 11 градусов. Для шифера (асбоцементные листы) — 9 градусов. Такие скаты предотвращают накапливание и просачивание воды на стыках.
Рулонные материалы — рубероид, рубемаст, мембранное покрытие и другие. Кровля состоит из нескольких слоев: небольшой уклон (2-5 градусов) — 3,4 слоя, больший угол (до 18) — 2 слоя. Материалы достаточно дешевы, легко укладываются, ремонтируются, но недолговечны и требуют для скатной кровли сплошной обрешетки (конструкция из досок, на которую крепится кровля).
Профнастил — рекомендуемый угол наклона составляет 12 градусов. При меньших углах необходимо проклеивать стыки кровли герметиками.
Ондулин — облицовочный и кровельный материал. Оптимальный угол ската — 5-6 градусов.

Отметим, что перечисленные материалы обладают своими относительными преимуществами и недостатками для разных климатических и температурных условий, разных строений, разных конструкций крыши и, наконец, разных предпочтений и возможностей хозяина постройки. Но, в любом случае, чтобы рассчитать количество материала, обязательно надо учитывать указанные минимальные или оптимальные углы ската кровли.

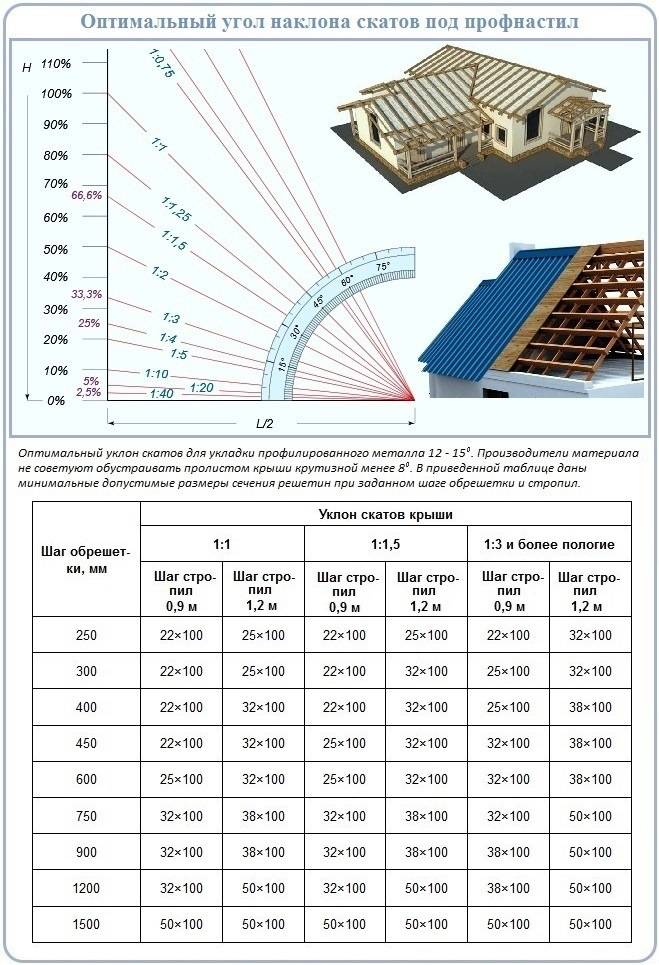

Кровля из профнастила

О профнастиле известно, что он занимает место одного из самых популярных кровельных материалов. Все знают его достоинства в виде малого веса и легкости в монтаже. Производить крепление профилированных листов на кровле не составляет особого труда.

Важно! Следует учесть, что при устройстве такой кровли требования к минимальному углу уклона кровли такие – более 12 градусов (следует смотреть рекомендации производителей). Кровля с применением рулонных «мягких» материалов

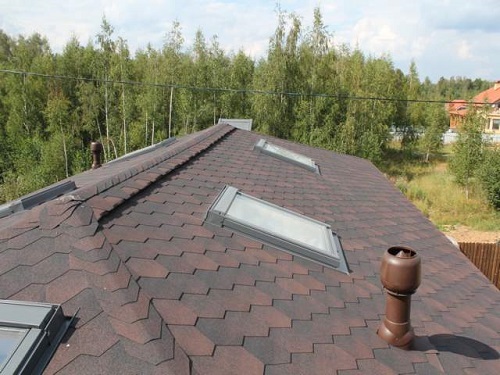

Кровля с применением рулонных «мягких» материалов

Когда крышу устраивают из мягких видов кровельного покрытия, то речь идет о рубероиде, ондулине, полимерных (мембранных) кровельных покрытиях. Решая, как рассчитать угол наклона крыши, учитывается следующее:

Количество покрывающих слоев. В зависимости от них угол наклона кровельной конструкции может составлять от 2 до 15 градусов.
При покрытии в 2 слоя было бы хорошо остановиться на угле наклона кровли в 15 градусов. Для трехслойного вполне достаточно иметь наклон в пределах 2-5 градусов.
Мембранные покрытия, которые являются оптимальными для любого вида кровли, включая самую сложную по своей геометрии, кладут на крыши, имеющие уклон в 2-5 градусов.

Без сомнения, угол наклона крыши будет выбираться хозяином постройки. Он должен учитывать, что кровля рассчитана на временные и постоянные нагрузки. К временным относятся атмосферные осадки и их вес. К ним можно причислить ветер, оказывающий давление на кровельную конструкцию и непосредственно финишное покрытие. Когда упоминают постоянные нагрузки, то речь идет о весе самой кровельной конструкции и материале финишного покрытия.

Крыша с большим уклоном

От наклона кровли зависит такой конструктивный элемент кровли, как обрешетка — ее тип, шаг и конструкция. Например, чем ниже будет угол наклона, тем короче должен быть шаг обрешетки в кровельной системе. Минимальный уклон кровли предусматривает шаг обрешетки, который составляет 35-45 сантиметров.

Одним из основных вопросов считается вопрос о количестве материала для финишного покрытия, которое нужно рассчитать и приобрести. Здесь просматривается такая тенденция – больший уклон кровли требует большего расхода материала.

Хотелось бы предложить несколько практичных советов, которые будут полезны при подборе материала для кровли:

при небольшом уклоне кровли (менее 10 градусов) крышу можно покрыть материалом, имеющим в составе каменную крошку или гравий (толщина 5 мм – для крошки и 15 мм для гравия).
когда угол ската крыши составляет более 10 градусов, то потребуется устройство базовой гидроизоляции из битума. В случае использования рулонных материалов необходимо применять дополнительную защиту. Такое покрытие, как правило, представляет собой окраску.
покрытие кровли таким кровельным материалом, как профнастил или асбоцементные листы, предусматривает герметизацию стыковых швов. Стыки в этом случае делаются двойными.

Требования использования материалов для кровли в зависимости от угла уклона

При уклоне перекрытия меньше 10%, верхний слой гидроизоляции какого сделан из материалов в рулоне на битумной основе и полимеров, а еще с использованием разных мастик, слой который находится сверху обязан быть защищен гравийной крошкой или крупнозернистой посыпкой. Марка защитного материала (к примеру, каменной крошки) по морозоустойчивости обязана быть не меньше 100. Толщина гравийного слоя обязана быть в границах 10-15 мм, толщина защитной крупнозернистой посыпки, которая наноситься при сооружении, обязана быть около 3-5 мм. Если уклон превосходит 10%, то слой который находится сверху материала для гидроизоляционных работ должен иметь крупнозернистую посыпку.
При уклоне до 2,5% для крыши из пленочного эластомерного материала в рулоне учитывается пригрузочный слой из гравия: кол-во материала обязано быть равно 50 килограмм/м?. При уклоне от 2,5% и более для данных материалов и превышающем 10% для мастичных материалов нужен окрасочный слой защиты.
При эксплуатации волнистого асбестоцементного шифера, металлической черепицы или профлиста нужно дополнительно покрывать герметиком соединения между настилами, если уклон крыши поменьше, чем 20%.

Квалифицированный монтаж фальцевой крыши
При уклоне меньшем 60% (для крыши из стали и листовой меди) лежачие фальцы обязаны производится двойными и герметическими.
Крыша из мелкоштучного материала (керамическая, цементно-песочная или черепица на композитной основе) не должна отклоняться от установленного значения уклона более, чем на 5%.

Зачем нужно знать угол наклона

Проектная документация зданий учитывает огромное число индивидуальных факторов, при этом специалисты пытаются принимать во внимание максимальное количество требований заказчиков. Но только при одном условии – их пожелания не оказывают негативного влияния на прочность и надежность конструкций и отвечают существующим нормативным требованиям государственных стандартов. Одним из самых важных элементов любого здания или строения считается кровля, во время ее проектирования на первое место выходит не дизайн, а безопасность, надежность и длительность эксплуатации

В современных зданиях кровля не только защищает его от атмосферных осадков, но и препятствует потерям тепловой энергии

Одним из самых важных элементов любого здания или строения считается кровля, во время ее проектирования на первое место выходит не дизайн, а безопасность, надежность и длительность эксплуатации. В современных зданиях кровля не только защищает его от атмосферных осадков, но и препятствует потерям тепловой энергии.

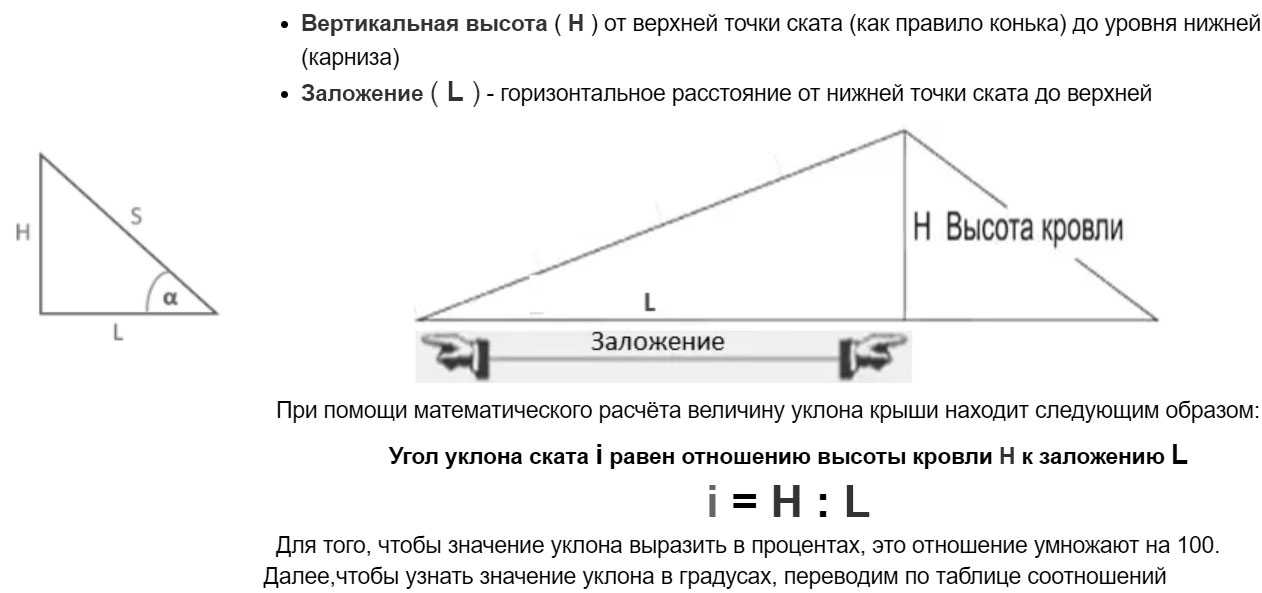

Что такое уклон в процентах

Стоит поговорить об угле наклона скатов в процентах. Само понятие «угол наклона в процентах» технически неграмотное и используется только теми, кто сам ничего не строит.

Рассмотрим данные определения на практике. Допустим, угол наклона скатов равняется 30%. Что это значит? Это значит, что высота конька крыши составляет 30% половины ширины здания. Для расчетов будем пользоваться тем же треугольником.

Прямоугольный треугольник

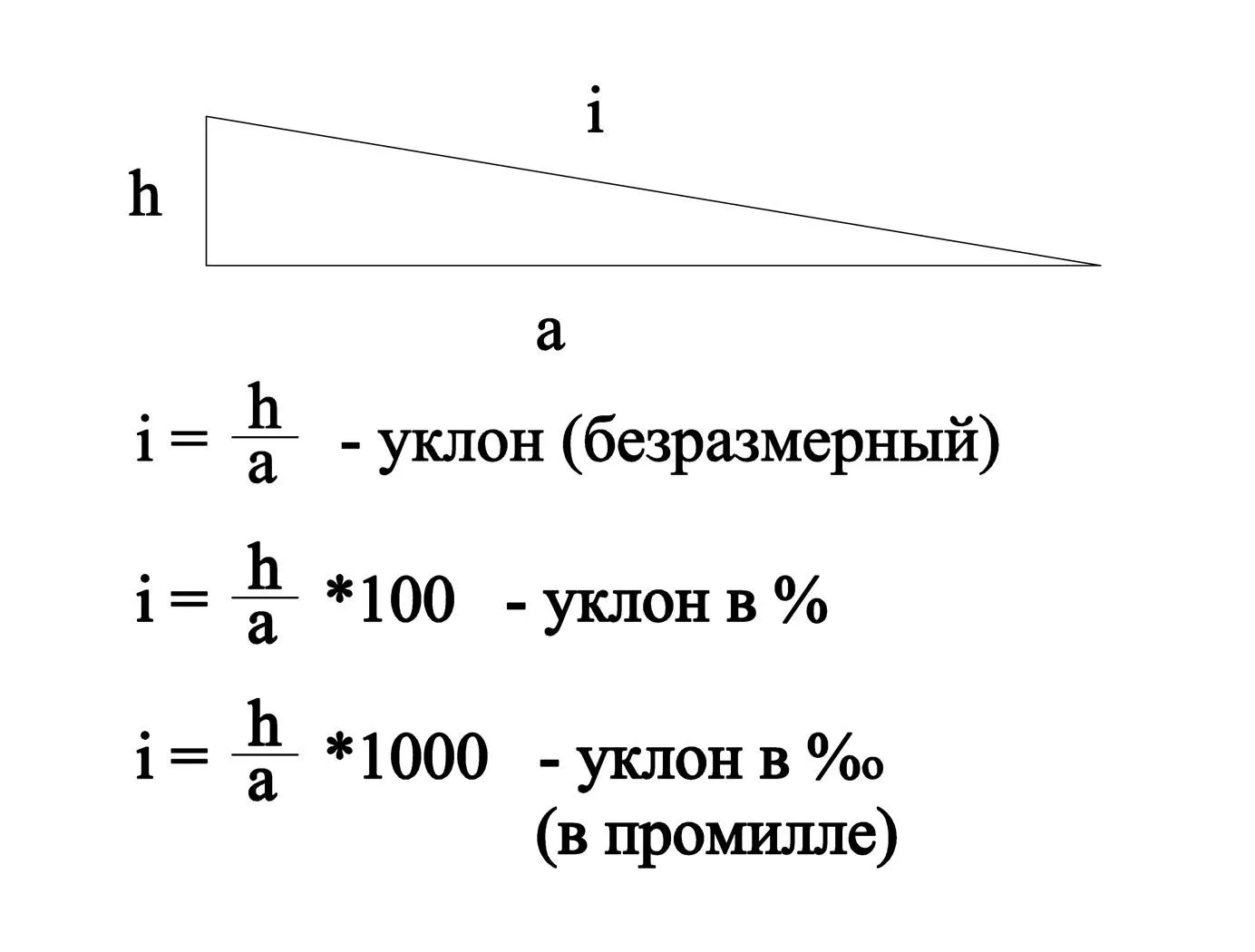

Процент наклона рассчитывается по формуле (см. рисунок ниже).

Процент наклона

Где:

a – высота конька;
b – половина ширины строения.

Что такое 30% и как смотрится крыша с таким процентным отношением представить себе очень трудно. Для того чтобы конвертировать эту величину в градусы следует воспользоваться специальной таблицей. С ее помощью узнаем, что 30% значит, что угол наклона ската кровли равняется примерно 16,5°. Дело в том, что для 16° процентное соотношение равняется 28,7%, а для 17° этот параметр составляет 30,5%. Если мастер знает, что угол уклона ската примерно 16,5°, то он без труда может представить внешний вид и геометрию крыши, рассчитать линейные размеры стропильных ног, вертикальных опор кровли, размеры мауэрлата. Как такие расчеты делаются, если есть данные наклона в процентах?

Примеры использования угла наклона в процентах

Расчет параметров стропильной системы с помощью процентного соотношения высоты конька и половины ширины строения делается при помощи калькулятора.

Имея начальную формулу, далее расчеты строятся с использованием элементарных арифметических уравнений. Для начала нужно немного преобразовать формулу.

Начальная формула

В данном случае X – процентное отношение наклона кровли, как мы договорились, для примера возьмем 30%. Эта величина известна и задается во время расчетов.

Для предварительных расчетов следует немного преобразовать формулу в такой вид (см. рисунок ниже).

Преобразованная формула

Теперь определяем по отдельности значения a и b.

Значение а

Значение b

Напомним, что:

a – высота стропильной системы,
b – половина ширины здания, а
X – процент наклона ската.

Процент нам известен, для дальнейших расчетов понадобится замерить или высоту стропильной системы, или половину ширины здания. В связи с тем, что намного легче узнать второе значение, замерим его.

К примеру. Ширина здания 8 метров, соответственно, половина равняется 4 метра (b=4 м).

Узнаем высоту стропильной системы (см. рисунок ниже).

Узнаем высоту стропильной системы

Высота стропильной системы 1,2 метра, угол наклона мы узнали из таблицы, он равняется примерно 16,5°.

Далее нам следует рассчитать длину стропильной ноги без карнизного свеса. Идти можно двумя путями.

Первый. Используя теорему Пифагора, где c – длина стропилины.

Теорема Пифагора

Соответственно, значение с можно представить формулой на иллюстрации ниже.

Формула длины гипотенузы

Пример расчета (см. картинку ниже).

Пример расчета

Второй. Используя тригонометрические функции. Как мы уже выше указывали, расчет длины стропилины можно делать по формуле ниже.

Расчет длины стропилины

Все данные у нас есть, угол наклона 16,5°, половина ширины здания 4 м.

Пример выполнения расчета

По длине стропилины есть небольшие различия. Это объясняется тем, что угол наклона был выбран приблизительно.

О факторах, влияющих на расчет угла ската крыши

Крыши, как уже писалось на нашем сайте, имеют разную форму и количество скатов. Они бывают одно-, двух- и четырехскатными. Угол наклона крыши зависит от количества скатов на вашем доме.

Строительные работы по монтажу кровли могут приостановиться, если заранее не решить, из какого материала вы собираетесь делать финишное покрытие и какой угол наклона кровли

Необходимо помнить, что эти два понятия тесно переплетаются, поскольку вид предлагаемого кровельного материала будет приниматься во внимание при расчете угла наклона любой скатной крыши

Остановимся на факторах, которые принимаются во внимание, когда делают расчет угла наклона крыши. К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как

К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как

материал финишного покрытия;
существующие климатические условия;
функциональное назначение постройки.

В случае, когда крыша будет иметь два и более ската, то во внимание будут приниматься не только вышеперечисленные факторы и район, в котором будет вестись строительство дома. Нужно будет учесть, для каких целей устраивается чердачное помещение

Если оно предусмотрено не для жилья, а должно использоваться для хранения временно неиспользуемых вещей и предметов, то не стоит устраивать для этих целей большое помещение (речь идет о высоте потолка). Когда же хозяева планируют сделать из чердака жилое помещение в виде мансарды, то возникает необходимость в устройстве хорошей крыши со значительным уклоном.

В тех регионах, где не редкость сильные ветра, делают минимальный уклон кровли. Поэтому на нее приходится не такое сильное воздействие ветра. Делать крыши без уклона также не рекомендуется. Такие покрытия можно устраивать в регионах с большим числом солнечных дней и маленькой вероятностью осадков.

Сопротивление ветру при высокой крыше значительно больше, чем при низкой. Однако при очень маленьком уклоне существует вероятность, что ветер может сорвать финишное покрытие. Получается, что при сильно крутых кровлях существует такая же опасность, что и при кровлях совсем не имеющих наклона. Рекомендуется поэтому выбирать следующие наклоны кровель – при несильных ветрах он может иметь величину от 35 до 40 градусов, при сильных ветрах оптимальный угол ската крыши составляет 15-25 градусов.

Крыша с низким наклоном крыши

Принимая во внимание все вышеописанное, величина угла наклона крыши рассчитывается, ориентируясь на диапазон от 9 до 60 градусов. Проектировщики, как правило, производят соответствующие расчеты и обычно останавливаются на значениях, которые составляют от 20 градусов до 45

Чем привлекателен такой угол наклона крыши? Тем, что можно пользоваться любым кровельным материалом – металлочерепицей, профнастилом, шифером и т.д. Тем не менее, каждый материал для финишного покрытия отличается своими требованиями, которые учитываются при устройстве конструкции крыши.

Использование наплавляемых материалов наиболее подходит, когда кровля имеет уклон 0-25% . Когда уклон составляет 0-10%, то материал необходимо укладывать в три слоя. Если значение угла наклона находится в пределах 10-25%, можно обойтись одним слоем, но материал должен иметь посыпку.
Асбоцементными волнистыми листами (шифером) покрывают крыши, имеющие уклон кровли до 28%.
Черепица применяется, когда крыша имеет уклон не меньше 33%.
Стальное покрытие укладывают на кровле с углом наклона менее 29%.

Расход материала напрямую зависит от уклона крыши. Чем он больше, тем больше расход финишного материала. Как следствие, плоская крыша в этом отношении будет стоить дешевле, чем кровля, имеющая угол наклона в 45 градусов.

Если вам известна величина уклона крыши, то рассчитать количество необходимого материала не составляет труда. То же можно сказать и о высоте кровельной конструкции.

Остановимся на каждом конкретном виде кровельного покрытия.

Как определить уклон с одним скатом

Для односкатных и двускатных кровель – μ=1, если угол менее 40°, и μ=0, если наклон более 70°. Для переходных обозначений – μ считают по уравнению: μ = (70°−α)/(70°−40°), где α — это угол наклона кровельной поверхности.

Согласно Строительным нормам п. 4.3 СП 17.1333, от 2011 г. измеряется минимальный уклон плоской кровли в процентах и составляет 1,5-10% или 1-6°. Если крыша здания покатая, менее 40°, то по нормативам на нее воздействует вес снега, как и на плоскость. Максимальный уклон кровли в процентах составляет 100 процентам и 45°.

Чтобы быстро определить показатели в процентах и градусах, используют специальные таблицы. Измерение в градусах показывает определение угла, который образуется между плоским основанием и кровельным перекрытием.

При крутых скатах, более 60°, масса снега не учитывается.

Как рассчитать уклон в градусах с учетом веса снежного покрова? Пример:

для 4-й снежной области с Sg = 2 kH/м²;
общая неизменная нагрузка на крышу — 50 кг/м²;
опоры здания выдерживают до 250 кг/м²;

Посчитаем нагрузку снега при μ=1:

S0 =2·1=2 kH/м²

Для перевода kH/м² в кгс/м², необходимо умножить на 101,9. Поэтому вес снега равняется 203,9 кг/м²

Складываем с неизменным весом, 253,9 кг/м², получилось больше чем выдерживают опоры, но не принимаем во внимание предполагаемые порывы ветров

Поэтому угол необходимо увеличить, чтобы уменьшить массу. Для вычисления из несущих особенностей опорных строений отнимаем неизменный вес, выходит 200 кг/м². Учитываем давление ветров — 20 кг/м², получается — 180 кг/м². И нагрузку тела человека, для расчистки крыши от снега — 70 кг.

С учетом данного показателя вычисляем μ:

2·101,9· μ =110 кгс/м² → μ = 0,49

Подставляем значение в уравнение и посчитаем минимальный угол наклона:

0,49 = (70°−α)/(70°−30°) → α = 40°

Угол скатов поверхности крыши нужно установить более 40°, с запасом. При наклоне в 45° вес снега равняется:

S0 =2·101,9·0,5=101,9 кН/м2

Как посчитать уклон кровли с несколькими скатами

Это значение появляется, если угол 15° ≤ α ≤ 40°. Значит, коэффициент μ нужно умножить на 1,25. Таким образом, он будет иметь значение 1,25, если угол менее 40°, если более уравнение для его вычисления меняется: μ = 1,25·(70°−α)/(70°−40°),

В строительстве частного сектора μ с коэффициентом 0,75 зачастую не учитывается.

Специфика расчета веса на конструкцию с двумя скатами и ее уклона относится к пологим крышам, у которых по коньку установлены воздухообменные или проветривающие приспособления. Это не очень правильное решение, т.к. вычисление нагрузки снежного покрова в данном случае осуществляется по схеме.

Необходимый минимальный уклон для используемых покрытий

Для материалов, кроме тех, что предназначены для покатых кровель, существуют нормы для минимального угла скатов. Также есть ограничения для максимального значения.

Рекомендованный уклон в градусах для разных типов кровельных материалов во избежание течей:

для черепичного покрытия – min 20°, max 60°;
цементно-песчаной черепицы – min 20°, max 60°;

битумной черепицы – min 7°;
металлочерепичной – min 10°;

профнастил – min 9°;
фальцевая кровля – min 8°

для шифера – min 23°, max 40°;
ондулина – 05°.

Также необходимо хорошо загерметизировать конструкцию, чтобы избежать проникновения влаги. Для этого делают нахлесты между листовыми покрытиями, стыки уплотняют герметиком. При вычислении также нужно учитывать дополнительную тяжесть вспомогательных материалов.

Учет подкровельного пространства

Если предусмотрено построить чердачное помещение, тогда уклон кровли не учитывается

Если планируется оборудовать жилое помещение, тогда этот показатель принимается во внимание, и особенно пространство под односкатной кровлей. Для двускатной, вальмовой, шатровой наклон важен, если опоры здания дома имеют высоту 150-200 см

Количество обрешетки для односкатной крыши

Количество обрешетки напрямую зависит от того, какое покрытие для кровли будет применяться в данном случае. Планки обрешетки должны располагаться с шагом, соответствующим размерам листа материала.

Такое соответствие очень важно, без него правильный монтаж кровельного материала будет усложнен или окажется вовсе невозможным. Поэтому для расчета количества обрешетки прежде всего надо определить ее шаг. Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли

Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли.

Для мягких кровельных материалов часто используется сплошная обрешетка, когда расстояние между планками составляет 2-2,5 см. В этом случае расчет обрешетки сводится к делению длины кровли на ширину планки плюс 2 см на зазор.

Более жесткие виды материала не требуют сплошной обрешетки и расчет делается исходя из расстояния между планками, применяющегося для данного вида кровли.

Более простым решением будет использование онлайн-калькуляторов, осуществляющих специализированный расчет по указанному кровельному материалу. Полученные данные следует уточнить при помощи пересчета на другом онлайн-калькуляторе.

Количество обрешетки

Водоотвод с кровли и снегозадержание

Для удаления воды с кровель предусматривается внутренний или наружный организованный водоотвод.

В соответствии со СНиП 31-06 допускается предусматривать неорганизованный водоотвод с крыш 1–2-этажных зданий при условии устройств козырьков над входами.

Водосточные воронки внутреннего организованного водоотвода должны располагаться равномерно по площади кровли на пониженных участках, на самом низком участке при необходимости предусматривают аварийный водоотвод с помощью парапетной воронки. Количество воронок в зависимости от пропускной способности, площади кровли и района строительства определяют по СП 30.13330 и СП 32.13330.

При неорганизованном водоотводе вынос карниза от плоскости стены должен составлять не менее 600 мм.

Присоединение воронок, установленных по обеим сторонам деформационного шва, к одному стояку или к общей подвесной линии допускается при условии обязательного устройства компенсационных стыков.

На крышах с чердаком и в покрытиях с вентилируемыми воздушными каналами приемные патрубки водосточных воронок и охлаждаемые участки водостоков должны быть теплоизолированы и обогреваемы.

В покрытиях с несущим настилом из профилированного листа для установки водосточных воронок должны быть предусмотрены поддоны.

При наружном организованном отводе воды с кровли расстояние между водосточными трубами должно приниматься не более 24 м, площадь поперечного сечения водосточных труб должна устанавливаться из расчета 1,5 см2 на 1 м2 площади кровли.

Соединение водоизоляционного ковра с воронкой может быть предусмотрено с помощью съемного или несъемного фланца либо интегрированного соединительного фартука, при этом последний должен быть совместим с материалом водоизоляционного ковра.

Водостоки должны быть защищены от засорения листвоили гравиеуловителями, а на эксплуатируемых кровлях-террасах над воронками и лотками предусматривают съемные дренажные (ревизионные) решетки.

Высота примыкания кровли у дверей выхода на покрытие (крышу) принимается не менее 150 мм от поверхности водоизоляционного ковра, защитных слоев или грунта озелененной кровли.

В местах перепада высот (при каскадном водоотводе) на пониженных участках кровель следует предусматривать ее усиление защитными слоями.

На кровлях зданий с уклоном 5 % (~3°) и более и наружным неорганизованным и организованным водостоком предусматривают снегозадерживающие устройства, которые должны быть закреплены к фальцам кровли (не нарушая их целостности), обрешетке, прогонам или к несущим конструкциям покрытия. Снегозадерживающие устройства устанавливают на карнизном участке над несущей стеной (0,6–1,0 м от карнизного свеса), выше мансардных окон, а также при необходимости на других участках крыши.

При использовании трубчатых снегозадержателей под ними предусматривают сплошную обрешетку. Расстояние между опорными кронштейнами определяют в зависимости от снеговой нагрузки в районе строительства и уклона кровли.

При применении локальных снегозадерживающих элементов схема их расположения зависит от типа и уклона кровли, которая должна быть предоставлена изготовителем этих элементов.

Для предотвращения образования ледяных пробок и сосулек в водосточной системе кровли, а также скопления снега и наледей в водоотводящих желобах и на карнизном участке нужно предусматривать установку на кровле кабельной системы противообледенения.

Нужен ли уклон крыши

Многие считают, что двускатная крыша будет в любом случае выполнять свои функции, независимо от того, какой угол её наклона, материал и т.д., но все же, лучше прислушаться к советам специалистов и узнать, какое значение является оптимальным именно для Вас.

Фото — Угол наклона наглядно

У установки наклонной угловой кровли есть свои достоинства и недостатки. Какие достоинства имеет угол фальцевой, песчаной, мансардной, ломанной или простой двускатной крыши в стиле шале:

Вода, при попадании на кровлю, стекает вниз, не задерживаясь на поверхности строения

Это значительно повышает долговечность кровли, способствует её самоочищению и прочности; Для загородного дома или коттеджа очень важно рассчитать, какое давление оказывает снег на поверхность кровли, но если угол Вашей крыши от 45 градусов, то этот показатель не учитывается, т.к. снег практически не задерживается на поверхности крыши; Нет необходимости монтировать сложную систему слива, с поверхности кровельного материала отвод воды отводится благодаря углу наклона и силе притяжения; Вы можете устанавливать подкровельное пространство любой формы, есть возможность организовывать на чердаке теплицы, отдельные жилые комнаты или веранды; В альпийских крышах, как известно, очень высокий показатель давления конструкции, что требует специального подбора крепежных деталей. Если выбрать правильный допустимый угол наклона стропил шатровой или альпийской крыши, то их можно будет монтировать простыми саморезами и гвоздями; Это особенно удобно в хрущевках, где слива вообще как такового нет, т.к

при организации отвода воды, Вы сможете построить отдельное подсобное помещение, которое будет выполнять роль чердака, как в частном доме

Если выбрать правильный допустимый угол наклона стропил шатровой или альпийской крыши, то их можно будет монтировать простыми саморезами и гвоздями; Это особенно удобно в хрущевках, где слива вообще как такового нет, т.к. при организации отвода воды, Вы сможете построить отдельное подсобное помещение, которое будет выполнять роль чердака, как в частном доме.

Но не все так хорошо, как кажется. Дело в том, что организация уклона крыши также имеет негативные стороны:

Очень большой расход кровельного материала, мягкой битумной черепицы, ондулина для наклонной кровли необходимо почти в два раза больше, чем для плоской;
Вместе с количество кровельных материалов также возрастет их вес.
При ветре будет образовываться большая нагрузка, которая негативно скажется на всем строении частного дома, беседки, гаража, бани и любого другого помещения;
Нужно также понимать, что при скатной крыше, расчет размера водостока будет немного усложнен тем, что давление водяного потока будет значительно выше, чем при простой плоской поверхности. Вода будет спускаться по покрытию с большей скоростью и давлением;

Помимо всех перечисленных выше факторов уклон кровли должен соответствовать ГОСТу. Строгих требований по поводу навеса, высоты конька, уклона – нет, но угол должен быть не меньше 14 градусов, хотя в подсобных помещениях (ангаре, на балконе, даче), можно отклониться от этой величины.

Фото — Резкий уклон крыши

Расчет уклона кровли из профнастила

При расчете уклона крыши из профнастила, необходимо учитывать четыре составляющие:

Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
Вес самого кровельного покрытия;
Снеговую нагрузку для вашего региона;
Ветровую нагрузку для вашего региона.

Предположим, что мы будем крыть крышу профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг/м³. Следовательно, масса 1 м² утеплителя составит 15 кг. Для обрешетки применяем брус 200×200 мм из сосны с шагом 650 мм, поэтому масса 1 м² обрешетки составит 28,3 кг. Массу остальных составляющих берем равной 3 кг/м².

Таким образом, масса всего кровельного пирога равна: 5,4+15+28,3+3=51,7 кг/м². Полученное значение умножаем на коэффициент 1,1 для того, чтобы обеспечить возможность изменения некоторых материалов кровельного пирога. Итого, общая масса 1 м² кровли равна 56,87 кг/м².

Теперь необходимо вычислить допустимый уклон, исходя из существующих снеговых и ветровых нагрузок. Предположим, что дом построен в Новгородской области. Она относится к III снеговому району, что можно определить с помощью карты, представленной выше.

Итак, наша снеговая нагрузка равна 180 кг/м². Однако учитывать ее необходимо с поправочным коэффициентом µ, который зависит от угла наклона кровли:

Если наклон минимальный — угол кровли из профлиста меньше 25°, то значение поправочного коэффициента берется равным 1;
Если угол наклона кровли из профнастила находится от 25° до 60°, то µ=(60°-α)·(60°-25°), где α — искомый уклон крыши;
Если угол наклона крыши из профнастила больше 60°, то µ равен 0, то есть снеговая нагрузка при расчете кровли не учитывается.

Ветровую нагрузку необходимо учитывать при расчете угла наклона. Новгородская область относится к Iа ветровому району, где, как видно из карты ниже, нормальная нагрузка равна 23 кг/м².

Нагрузка, действующая непосредственно на кровлю, вычисляется по следующей формуле:

W=Wn·Kh·C

Здесь Wn — нормальная нагрузка для выбранного региона, Kh — коэффициент, учитывающий высоту здания, и С — аэродинамический коэффициент, который может находится в пределах от -1,8 до 0,8, в зависимости от уклона крыши. Поскольку рассчитать его довольно сложно, для нашей формулы возьмем наибольший — 0,8, что позволит упростить подсчеты в сторону большей прочности кровли.

Итак, предположим, что наш дом находится на открытой местности и имеет высоту выше 5 метров, тогда Kh будет равен 1, а ветровая нагрузка — 23·1·0,8=18,4 кг/м².

Величина высотного коэффициента для расчета ветровой нагрузки
Высота объекта, м	Открытая территория (берега водоемов, степь, лесостепь, пустыня, тундра)	Небольшие города, лесные массивы другие пространства с регулярными препятствиями выше 10 метров	Средние и крупные города с высотой зданий от 25 метров
до 5	0,75	0,5	0,4
от 5 до 10	1	0,65	0,4
от 10 до 20	1,25	0,85	0,53

Таким образом, с учетом массы кровельного пирога и влияния ветра, нагрузка на кровлю будет равна 56,87+18,4=75,27 кг/м². Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опор 1,8 м и использовании второй схемы опирания равна 253 кг/м², необходимо выбрать такой уклон кровли из профлиста, чтобы посчитанная нами нагрузка, с учетом снеговой, была меньше этого значения.

Поскольку 75,27+180=255,27 кг/м², что очевидно, больше, чем 253 кг/м², уклон крыши из профнастила в нашем случае не может быть меньше 25°. Так как делать угол больше 60° тоже нецелесообразно, получаем, что необходимое нам значение находится в пределах от 25° до 60° — то есть µ нужно вычислить по формуле.

Вычисляем минимальный уклон для профнастила кровельного С21 при наших условиях:

180·(60-α)·(60-25)+75,27=253

Решив это простое уравнение, получаем, что α=25,441°. Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет равен 26°. Для большей надежности здание, расположенное в данных условиях и имеющее указанный кровельный пирог, лучше снабдить кровлей с наклоном в 30°. Хотя можно остановится и на минимальном значении, учитывая то, что на предыдущих шагах расчета уклона кровли из профнастила были несколько раз использованы повышающие коэффициенты.

Уклон крыши 1 к 3: нормативы и рекомендации

Уклон крыши 1 к 3 означает, что для каждого метра горизонтальной длины крыши, она поднимается на 1/3 метра. Такой уклон считается оптимальным для большинства типов крыш и рекомендуется строительными нормами.

Для определения правильного угла наклона крыши 1 к 3 можно использовать следующий подход. Высота подъема крыши будет составлять 1/3 от горизонтальной длины. Например, для крыши длиной 6 метров, необходимая высота подъема будет составлять 2 метра. Такой расчет позволит достичь оптимального угла наклона.

Однако, следует отметить, что оптимальный уклон может различаться в зависимости от многих факторов, таких как климатические условия, тип крыши, материалы используемые при строительстве и другие. При проектировании крыши рекомендуется проконсультироваться с профессиональным архитектором или инженером, чтобы определить оптимальный уклон для конкретного случая.

Материал крыши	Минимальный уклон	Рекомендуемый уклон
Металлочерепица	1 к 5	1 к 3
Черепица	1 к 6	1 к 3
Шифер	1 к 4	1 к 3

Также стоит учесть, что уклон крыши может влиять на внешний вид здания. Более крутые уклоны могут выглядеть более эстетично, особенно для зданий со сложными архитектурными формами.

Как замерить угол уклона кровли?

При устройстве кровли с углом наклона менее 10 градусов обязательно необходимо применять мембранные покрытия кровли, которые защитят поверхность от протечек, учитывая

Также важно помнить, что чем меньше угол наклона, тем большим должен быть зазор для вентиляции

Еще один совет к которому стоит прислушаться при укладке кровли с минимальными углами скатов. Нахлест листов профнастила должен строго соответствовать размерам, заявленным в инструкции. Порой, строители-аматоры пренебрегают предписаниями, считая, что указанный нахлест слишком большой, учитывая , и такая кровля стает более дорогой. В этом случае, уменьшая размер нахлеста, владелец дома приговаривает себя к дополнительным работам по ремонту кровли в будущем. Так как малый нахлест будет неспособен защитить от серьезного дождя, то в подкровельное пространство будет заходить влага.

Человек, который плохо разбирается в тонкостях строительства может решить, что угол уклона крыши из профлиста архитекторы выбирают только из эстетических соображений. На самом деле наклон кровли из профнастила является одной из наиболее важных характеристик. Выбирая его обязательно следует учесть множество исходных параметров.
