Как пишется длина, ширина и высота для школьников

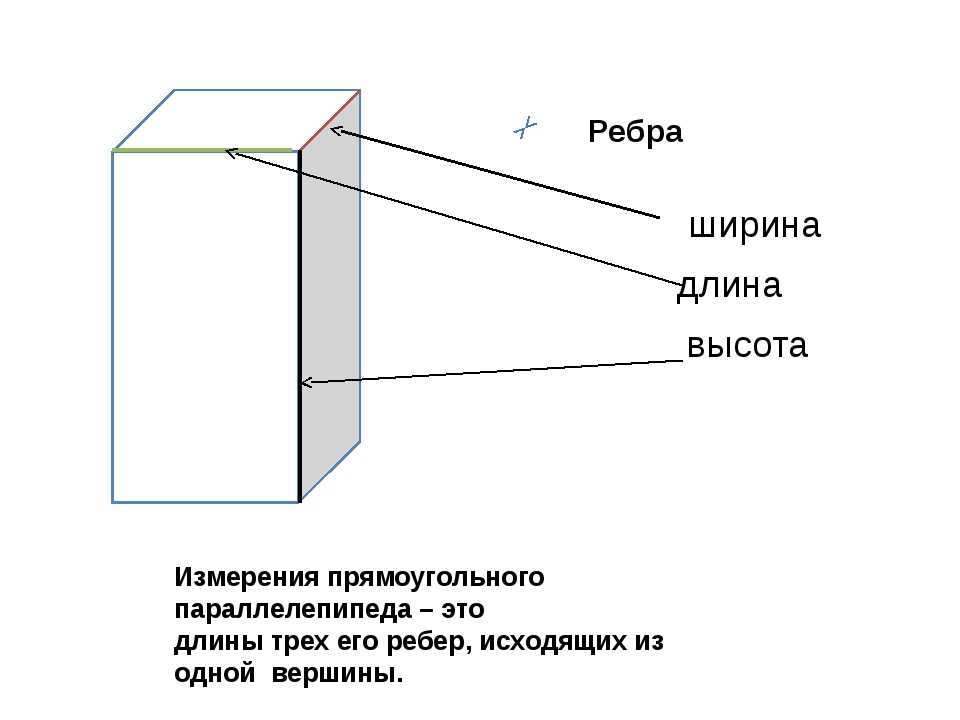

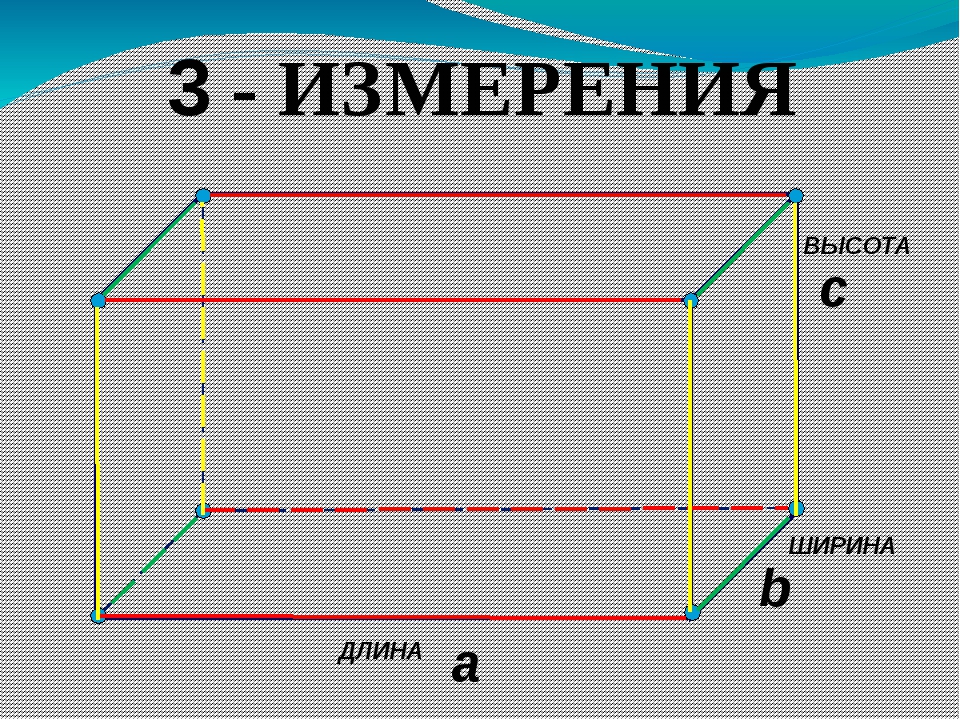

Решая задачу по физике или геометрии, приходится указывать глубину бассейна, длину маятника, ширину прямоугольника или размеры бассейна. Чтобы написать обозначения без ошибок, сначала необходимо усвоить некоторые правила.
В чем разница между длиной и высотой
В школьных задачах в качестве высоты часто выступает перпендикуляр, опущенный на противоположную плоскость. При этом длина является характеристикой линии. Таким образом, длина принадлежит фигуре и является ее гранью, тогда как высота формируется в результате построения на чертеже. Высоту чертят для того, чтобы разделить основную фигуру на ее составляющие и получить информацию в ходе решения задачи. Высота обозначается символами H,h.
Высота и глубина – одно и то же?

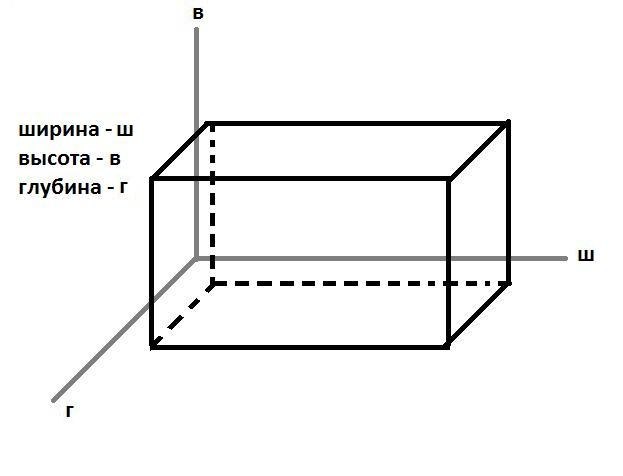

В определенном смысле высота и глубина означают примерно одно и то же. Очевидно, что, вычисляя объем бассейна, мы говорим о его глубине, хотя геометрически – это высота параллелепипеда. Вычисляя объем стакана, мы говорим о его высоте, и при этом речь идет о глубине его внутренней емкости. Кроме того, существует понятие толщины, которая по сути является высотой плоской фигуры. На чертежах ее обозначают латинской буквой s. Таким образом, выбираем высоту, глубину или толщину в соответствии с характеристиками предмета и видом расчетов.
Про ширину
Помните, как поется в песенке: «Вот такой вышины, Вот такой низины, Вот такой ширины, Вот такой ужины». Четырехмерное пространство обсуждать не станем, но про ширину поговорим. Ширину указывают как у плоских, так и объемных фигур. Ширина как бы определяет форму предмета и стоит на вторых ролях после длины. Так, у прямоугольника более длинную сторону называют длиной, а более короткую считают шириной. Чаще всего такой размер обозначают буквой В.
Габаритный Размер своими словами для детей
Габаритный размер – это размер, который показывает насколько большим или маленьким может быть предмет. Другими словами, это размеры, которые определяют, как выглядит предмет снаружи или внутри.
Давай представим, что у тебя есть коробка. И ты хочешь знать, насколько большой она может быть. Ну, габаритный размер поможет тебе узнать это! Он показывает, какие должны быть длина, ширина и высота коробки, чтобы все поместилось внутри.
Допустим, у нас есть игрушечный автомобиль. Чтобы знать, в какую коробку его можно упаковать, нам нужно знать его габаритные размеры. Если автомобиль очень большой, нам понадобится большая коробка. Но если автомобиль маленький, то можно выбрать меньшую коробку.
Габаритные размеры могут быть важными и для других предметов. Например, если у тебя есть рюкзак, то зная его габаритные размеры, ты сможешь понять, как много вещей в него поместится.
Габаритные размеры могут быть внешними или внутренними. Внешний габаритный размер показывает, какой должна быть внешняя форма предмета. А внутренний габаритный размер показывает, какое должно быть внутреннее пространство в предмете.
Иногда габаритные размеры определяются для безопасности. Например, если есть ограничение по размеру для багажа в самолете, то оно помогает обеспечить безопасность пассажиров и удобство в полете.
Так что габаритные размеры – это очень полезная информация, которая помогает нам понять, насколько большой или маленький может быть предмет, а также как его упаковать или использовать.
Используемая литература:1. Бусыгина Е.Б., Соломонов К.Н., Чиченева О.Н. – Основы технического черчения. – М.: «МИСиС», 2004. – 112 с.2. Лагерь А.И. Инженерная графика. – М.: Высшая школа, 2008. – 270 с.3. Левицкий В.С. Машиностроительное черчение. — М.: Высшая школа, 1988. – 351 с.4. Чекмарев А.А. Инженерная графика. – М.: Высшая школа, 2000. – 365 с.5. Чекмарев А.А., Осипов В.К. Справочник по машиностроительному черчению. – М.: Высшая школа, 2002. – 493 с.6. Аристов В.М., Аристова Е.П. Инженерная графика-М.: Изд. «Альянс», 2006.-256с.Значение термина Габаритный Размер на academic.ru
Определение габаритов по плану здания
Для определения габаритов по плану здания можно использовать следующие методы:
Измерение размеров помещений. При этом необходимо измерить длину, ширину и высоту помещений и записать полученные значения.
Изучение плана здания и выделение основных элементов
На плане следует обратить внимание на стены, перегородки, лестницы, а также другие элементы, которые могут оказывать влияние на габариты строения.
Определение размеров окон и дверей. На плане здания обычно указываются размеры окон и дверей, что позволяет определить их влияние на габариты здания.
Расчет площадей помещений
Площади помещений могут использоваться для определения габаритов здания. Например, соотношение площади пола и высоты помещения может дать представление о его форме.
Сравнение с прототипами зданий. План здания можно сравнить с планами аналогичных строений, чтобы определить их габариты. Это может быть особенно полезно, если нет точных измерений или плана здания.
Важно отметить, что определение габаритов по плану здания требует аккуратного изучения и анализа информации. При работе с планами зданий рекомендуется обращаться к специалистам с опытом в данной области
Вспомогательные знаки
Зачастую для упрощения нанесения размеров используются вспомогательные знаки. Например, деталь может иметь резьбовые или сквозные отверстия, зенковку, технологические уклоны, фаски, скругления и прочие элементы.
Детали с технологическими уклонами имеют конусность . Определить её можно, если взять отношение диаметра основания конуса к его высоте. ГОСТ 2 .307−68 нормирует обозначение конусности на чертежах и порядок его простановки.
При простановке размеров квадратных элементов деталей перед числовым значением ставится значок квадрата. Пример наглядно показан на рисунке.
Симметричные части деталей, например, шестигранники, изображаются до оси симметрии либо показываются не до конца, а чертёж заканчивается обрывистой линией, причём размерную линию следует перерывать после оси симметрии или линии обрыва.
Для деталей, имеющих скошенный или закруглённый конец, на чертежах принято указывать фаску или скругление. Они нужны как для придания эстетичности изделию или детали, так и для некоторых функциональных решений, например, для облегчения сборки механизмов, то есть делают их более технологичными.
Обозначение фаски на чертежах можно выполнить различными способами в зависимости от масштаба, а также углов скоса и их количества. Важнейший критерий — это удобство чтения. При изготовлении не должно возникать излишних вопросов и сомнений. На чертеже обязательно ставятся два значения: величина угла относительно оси детали и ширина скоса. Наиболее часто встречающиеся фаски располагаются под углом 45°. Зачастую фаски обозначаются двумя линейными размерами, каждый из них имеет отметку о величине среза в различных плоскостях.
В некоторых случаях элементы с равными размерами указаны цифрами (1, 2…9 и т. д. ) в технических требованиях к чертежу, тогда на поле самого чертежа можно проставлять только номер этой ссылки. Такая простановка избавляет от проставления размера каждый раз.
Особенности и характеристики габаритного груза
Такие грузы представляют собой объекты или материалы, которые по своим размерам или форме значительно отличаются от стандартных грузовых единиц. Их особенностью является не только большой объем или вес, но и необычная форма, геометрия или конструкция. При этом они могут быть крупногабаритными, тяжеловесными или обладать необычными параметрами, которые требуют особого внимания и специальных подходов при перевозке.
Понятие габаритного груза имеет широкий спектр применения и может включать в себя самые разнообразные предметы и материалы. Сюда относятся машины и оборудование, строительные конструкции, крупные электроустановки, а также элементы инфраструктуры, например, мосты или длинные трубопроводы. Грузы такого типа требуют специальных средств и механизмов для их перемещения и могут вызывать сложности как на этапе погрузки и разгрузки, так и во время транспортировки.
С самого начала нужно отметить, чтобы груз относится к категории габаритного, если отвечает как минимум одному из следующих параметров:
- длина подвижного состава – свыше 20 м;
- высота от асфальтобетонного покрытия дороги – свыше 4 м;
- общий вес автопоезда – более 40 тонн;
- габаритная ширина – свыше 2,55 м.
Одной из основных проблем, связанных с габаритными грузами, является обеспечение их безопасной и эффективной перевозки. В силу своих размеров и особенностей габаритные грузы требуют особого внимания к выбору транспортных средств, маршрутов и условий их перемещения. Неправильная организация перевозки может привести к серьезным последствиям, включая повреждение груза, нарушение дорожной безопасности или даже аварии.
Как правильно указываются габаритные размеры
На сборочных чертежах конструкторы указывают до 5 групп размеров, среди которых присутствуют и габаритные. Рассмотрим в качестве примера чертеж газовой колонки Нева- 4510.
Приведенные размеры вполне устроят того, кто будет монтировать изделие на месте, или дизайнера кухонного гарнитура, который подгонит размеры мебели под габариты колонки. Однако указанные таким образом габаритные размеры совсем не устроят конструктора упаковки для изделия, которому придется учитывать выступающие элементы. Таким образом, приведенные на чертежи размеры – это габариты корпуса колонки, а габаритные размеры изделия в целом в данном случае просто не указаны.
По определению габаритные размеры определяют предельные величины внешних очертаний предметов. В качестве альтернативы приведу чертеж газового котла Lemax Premium, где размеры 1180 х 975 х 288, действительно, являются габаритными.
В руководстве по эксплуатации размеры газовой колонки Нева- 4510 указаны в виде 550 х 340 х 180 (В х Ш х Г), то есть в порядке высота х ширина х глубина. В инструкции на аналогичный прибор другого производителя вместо параметра глубина указывается длина. Так как правильно писать? В какой последовательности следует указывать размеры длины, ширины и высоты изделия?
В простых случаях помогает ГОСТ 2.321-84, из которого следует, что в конструкторской документации длина, ширина и высота (или глубина) изделия обозначаются прописными латинскими буквами L,B,Н соответственно. Эти же обозначения приняты и в физике.
При этом в геометрии эти же параметры могут быть указаны символами а, b, c. В описаниях бытовой техники мы видим русские символы Д х Ш х В, соответствующие размерам длины, ширины и высоты предмета. В любом случае для простой коробки или прямоугольного параллелепипеда правильной следует считать последовательность указания габаритных размеров: длина х ширина х высота.
Еще раз смотрим в ГОСТ 2.321-84 и видим, что для изделия вместо высоты может указываться его глубина, если это соответствует его назначению, положению и форме. Для плоских изделий вместо высоты указывается его толщина, которую следует обозначать строчной латинской буквой s.
В зависимости от сложности изделия, его формы и назначения измерить, указать, записать или читать правильно его габариты бывает непросто.
В соответствии с правилами инженерной графики, автор чертежа обязан самостоятельно определить, где у изделия «Вид спереди», «Вид снизу» и «Вид сбоку». Очевидно, что для вида спереди выбирается сторона предмета, которая отражает максимум информации или главную информацию об изделии. Отсюда и возникают параметры длины, ширины и высоты изделия. То есть эти понятия относительные и определяются конструктором.
Если мы изучим ГОСТ 2.105-95 (Единая система конструкторской документации. Общие требования к текстовым документам), то увидим, что порядок указания размеров, или, что писать первым, не регламентируется. При этом никто не отменял отраслевых стандартов и принятой практики, так что во многих каталогах оборудования мы видим последовательность: высота H x ширина B x длина L.
Размерные линии
Чтобы обозначить размер на чертеже используют размерные и выносные линии. Размерная линия проводится параллельно измеряемому элементу. Толщина размерной и выносной линии составляет половину или треть от основной линии.
Размерные линии ограничиваются засечкой (коротким штрихом) под углом в 45 градусов, размерное число наносят посередине.
Размерные линии на чертеже бываю трех видов:
- первая линия, которая находиться ближе всех к объекту, самая насыщенная элементами, на ней показывают все простенки, окна, проемы, двери, расположенные на измеряемом объекте;
- вторая линия показывает расстояния между координационными осями;
- третья линия показывает расстояние между крайними координационными осями, иначе этот размер называется габаритным.
Между размерными линиями необходимо соблюдать расстояние в 7-10 миллиметров, между первой размерной линии объектом должно быть не менее 10-16 миллиметров.
Замечание 1
Размерные линии, пересекаясь с выносными, выступают на 1-3 мм, за место пересечения.
Рисунок 2. Виды модулей и координация размеров. Автор24 — интернет-биржа студенческих работ
Помимо размерных линий, размеры на чертеже указываются в виде размерных цепочек, единичны размеров и высотных отметок. Высотные отметки обозначаются в виде стрелки с выносной линией, на которой проставляется число.
Отметки пола и земли на планах обозначают в формате 0.000, указывая знаком «+», отметки выше нуля и знаком «–» отметки ниже нуля.
Согласно действующим правилам, на чертеже должно быть использовано минимальное количество размеров, при этом их количество должно быть достаточным. Это означает, что нет необходимости в дублировании и повторном нанесении размеров идентичных элементов, если они были обозначены ранее.
Все размеры на строительных и архитектурных чертежах наносят в миллиметрах без указания единиц измерения, к примеру размер 3 300 означает 3 метра 30 см.
При выполнении обозначения небольших размеров, когда длины размерной линии недостаточно для размещения размерного числа, линию продолжают за выносные линии и наносят число сбоку.
Так как размерные линии должны быть расположены так, чтобы избежать пересечения выносных и размерных линий, то наиболее целесообразно наносить маленькие размеры ближе к объекту, а большие на удалении от него.
Самыми насыщенным по количеству размером является план здания, следом идут разрез и фасады. Лишь зная реальный размер можно представить масштаб самого объекта, без них все представления лишь умозрительны и основаны на опыте и пропорциях.
Точные размеры для здания также важны, как и прочные стены, от соблюдения геометрии зависит распределение нагрузки, место опирания и эксцентриситет.
Определение габаритных размеров
Габаритные размеры играют важную роль при проектировании и изготовлении различных изделий и конструкций, таких как автомобили, мебель, дома и многие другие. Они позволяют инженерам и дизайнерам точно определить размеры объекта, учитывая все его основные характеристики и требования.
Определение габаритных размеров включает в себя измерение всех наиболее выдающихся размеров объекта, таких как длина, ширина и высота. Точные габаритные размеры позволяют убедиться в том, что объект соответствует заданным требованиям и спецификациям, а также учитывает возможные ограничения и ограничения, связанные с производственными и транспортными условиями.
Важно отметить, что габаритные размеры являются критическими при проектировании и производстве изделий, так как неправильные размеры могут привести к неправильному функционированию или даже к невозможности использования объекта. Поэтому габаритные размеры должны быть определены с максимальной точностью и внимательностью, чтобы избежать нежелательных проблем и препятствий
Что такое габаритные размеры
Габаритные размеры играют важную роль при проектировании и производстве различных предметов и конструкций. Они помогают определить минимальные требования к размерам помещения, в котором будут размещены эти предметы или конструкции. Габаритные размеры также необходимы для обеспечения безопасности и удобства использования объектов.
К примеру, при планировании помещения для инсталляции крупной техники, такой как стиральная машина или холодильник, необходимо учесть их габаритные размеры, чтобы быть уверенным, что они впишутся в выделенное пространство.
Габаритные размеры также важны при разработке и производстве автомобилей и других транспортных средств. Они определяют максимальную длину, ширину и высоту автомобиля, которые должны быть соблюдены для безопасного и комфортного использования.
Для наглядного представления габаритных размеров часто используют таблицы. Такие таблицы содержат данные об основных размерах предметов или конструкций, например, длину, ширину и высоту. Они могут также включать дополнительную информацию о различных деталях или характеристиках предметов или конструкций.
Зачем нужно знать габаритные размеры
Первое и самое очевидное преимущество знания габаритных размеров — это возможность правильно спроектировать и изготовить объект. Знание размеров позволяет определить объем материалов, необходимых для производства, а также оценить сложность работы
Это особенно важно при проектировании и строительстве зданий, мебели и других изделий
Знание габаритных размеров также важно при планировании и организации транспортировки. Например, при перевозке крупногабаритных товаров или мебели необходимо учитывать ограничения по габаритам дорог, мостов и других инфраструктурных объектов
Знание габаритных размеров позволяет выбрать подходящий транспорт и организовать безопасную и эффективную доставку товаров.
Одним из важных аспектов знания габаритных размеров является соблюдение норм и стандартов безопасности. Например, при проектировании и строительстве зданий необходимо учитывать предписания пожарной безопасности и эвакуации людей. Знание габаритных размеров позволяет определить необходимое количество путей эвакуации, ширины проходов и дверных проемов. Это помогает обеспечить безопасность всех присутствующих в здании.
Наконец, знание габаритных размеров полезно для организации рабочих процессов и оптимизации использования пространства. Знание размеров помещений помогает разместить необходимое оборудование и мебель, организовать эффективные рабочие зоны и обеспечить комфортные условия для сотрудников.
В целом, знание габаритных размеров позволяет более точно планировать и организовывать различные процессы, повышает безопасность и эффективность деятельности, а также позволяет избежать ошибок и проблем.
Как правильно определить размеры мебели
Вы решили приобрести тумбу размером 600х400х500? Что обозначает первый, второй и третий габаритные размеры? Как определить размер кровати из сосны, кровати металлической односпальной правильно? Габариты мебели бывают разными. Иногда можно встретить обозначения без маркировки (ШГВ). Как же правильно указывать габариты мебели ?
Основные габариты мебели

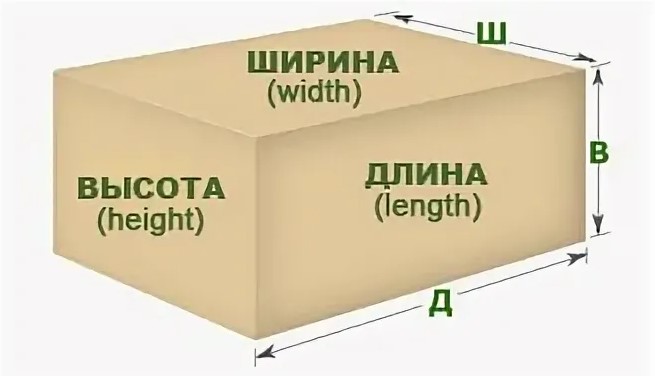

Ширина х Глубина х Высота (Ш х Г х В)
Обозначение габаритов мебели без лицевой стороны Длина-Ширина-Высота
(Столы, сундуки для лежания, металлические кровати, кровати из сосны) L-B-H, L – это длина (ГОСТ 13025.3 п 2), В – это ширина , Н – высота либо Д х Ш х В
Габариты мебели с определенной лицевой стороной L х B х H Ширина-Глубина-Высота
(Столы, шкафы , диваны для сидения, кресла, стулья, настенные полки) L – это ширина, В – это глубина (ГОСТ 13025.3 п. 3.1), Н – высота
Габариты мебели для лежания с неопределённой (множественной) лицевой стороной Д х Ш х В Длина-Ширина-Высота.
Кровать из сосны, диван-кровать, лавка, сундук для лежания и изделия, стол обеденный, стол заседаний и подобное: Д х Ш х В (Длина-ширина-высота) .
Габаритный товар: что это?
Габаритный товар – это товар, который по своим размерам и весу превышает стандартные нормы и требует особого подхода к его транспортировке и хранению. Обычно, этот вид товаров имеет абсолютный размер (более 120 см по каждой оси) и вес более 30 кг. Также, к габаритным товарам относятся товары неправильной формы, которые могут быть очень громоздкими и неудобными в транспортировке.
Обработка габаритного товара требует особых навыков и инструментов, поэтому многие логистические компании предоставляют услуги по его транспортировке. Вместе с тем, стоимость габаритного товара обычно выше стандартных товаров той же категории, что связано с дополнительными затратами на его обработку и хранение.
Габаритный товар может быть опасным для окружающей среды, поэтому при его транспортировке следует соблюдать правила безопасности и использовать специальные упаковочные материалы. Также, перед покупкой габаритного товара, следует убедиться, что он может быть доставлен до места назначения, и что размеры и вес товара не превышают возможности транспортного средства, которое будет его доставлять.
- Особенности габаритных товаров:
- большой размер и вес;
- неправильная форма;
- высокая стоимость логистики;
- требование к использованию специальных инструментов и материалов.
Габаритный товар может быть как промышленного назначения, так и бытового, например, мебель, бытовая техника, строительные материалы, оборудование.
Роль габаритных размеров в проектировании
Принципы обозначения габаритных размеров
На чертежах габаритные размеры обозначаются с помощью различных символов и линий. Они используются для определения размеров объектов и их расположения в пространстве.
Габаритные размеры указываются в миллиметрах и обозначаются числами, которые записываются рядом с соответствующей линией или краем объекта. Для повышения наглядности и удобства чтения чертежей используются специальные символы и правила.
Одним из основных принципов обозначения габаритных размеров является использование перпендикулярных линий. Они проводятся через точки, которые отмечают начало и конец размера или его края. Это помогает определить расстояние между двумя объектами или их размеры.
Для более точного обозначения габаритных размеров на чертежах можно использовать специальные символы. Например, вертикальные и горизонтальные линии с двумя краткими линиями на концах обозначают углы. Круглые скобки и знаки умножения могут использоваться для указания размеров окружностей и диаметров.
Важным аспектом обозначения габаритных размеров является правильное размещение чисел. Они записываются рядом с линией или краем объекта так, чтобы было понятно, на какой участок размера они относятся. Числа могут быть обрамлены рамкой или находиться внутри линии размера.
Для большей наглядности и удобства при чтении чертежей габаритные размеры могут быть выделены жирным шрифтом или подчеркнуты. Также можно использовать курсив для обозначения особых размеров или особых частей объекта.
Пригласить на тендер
Если у Вас идет тендер и нужны еще участники:
Выберите из списка инересующий вас вид работАудит промышленной безопасностиИдентификация и классификация ОПО, получение лицензии на эксплуатацию ОПОРазработка ПЛА, планов мероприятий, документации, связанной с готовностью предприятий к ГОЧС и пожарной безопасностиОбследование и экспертиза промышленной безопасности зданий и сооруженийРаботы на подъемных сооруженияхРаботы на объектах котлонадзора и энергетического оборудованияРаботы на объектах газового надзораРаботы на объектах химии и нефтехимииРаботы на объектах, связанных с транспортированием опасных веществРаботы на производствах по хранению и переработке растительного сырьяРаботы на металлургических литейных производствахРаботы на горнорудных производствахОценка соответствия лифтов, техническое освидетельствование лифтовРазработка обоснования безопасности опасного производственного объектаРазработка документации системы управления промышленной безопасностьюРазработка деклараций промышленной безопасностиРаботы на ведомственных объектах МО РФ, ФСБ и объектах ФСИН РоссииПроектированиеРемонтно-монтажные работыРемонт автомобильной грузоподъемной техникиЭлектроремонтные и электроизмерительные работыРазработка и производство приборов безопасности для промышленных объектовРазработка и изготовление нестандартных металлоизделий и оборудованияПредаттестационная подготовка по правилам и нормам безопасностиПрофессиональное обучение (рабочие профессии)Обучение по охране труда, пожарной безопасности и электробезопасности, теплоэнергетикеСпециальная оценка условий труда (СОУТ) и оценка профессиональных рисковАккредитация и аттестация в системе экспертизы промышленной безопасностиСертификация оборудования, декларирование соответствияРаботы по экологииДругие работыПовышение квалификации, профессиональная переподготовкаСкопируйте в это поле ссылку на Ваш тендер, для этого перейдите в браузер, откройте Вашу площадку, выделите и скопируйте строку адреса, затем вставьте в это поле. Если не получится напишите просто номер тендера и название площадки.персональных данных
Значение габаритного размера в различных отраслях
В строительстве габаритный размер определяет размеры и пространственные параметры строительных конструкций, зданий и сооружений. Это позволяет более точно планировать размещение материалов, оборудования и ресурсов, а также увеличивает безопасность и комфорт использования объектов.
В производстве габаритный размер задает размеры и формы деталей или изделий. Он позволяет определить, подходит ли изделие для конкретной цели или процесса производства, а также обеспечить его соответствие требованиям стандартов и спецификаций.
В автомобильной промышленности габаритный размер определяет габариты автомобилей, включая длину, ширину и высоту
Это важно для обеспечения безопасности дорожного движения, установки и использования автомобилей на парковках, в гаражах и в других условиях
В грузоперевозках и логистике габаритный размер детерминирует максимально допустимые размеры грузовых контейнеров, упаковок и грузовых единиц. Он определяет возможность перевозки груза на определенных маршрутах, в транспортных средствах и на складских площадях.
Значение габаритного размера также имеет особое значение в мебельной и текстильной индустрии, в создании упаковок и товарных визиток, а также в архитектуре и дизайне интерьеров. Он влияет на эстетический и функциональный аспекты проектов и товаров, а также на их транспортировку, хранение и использование.
| Отрасль | Пример использования габаритного размера |
|---|---|
| Строительство | Определение размеров зданий и конструкций |
| Производство | Определение размеров и форм деталей или изделий |
| Автомобильная промышленность | Задание габаритов автомобилей |
| Грузоперевозки и логистика | Определение максимально допустимых размеров грузовых контейнеров |
| Мебельная и текстильная индустрия | Влияние на эстетический и функциональный аспекты товаров |
| Архитектура и дизайн интерьеров | Определение размеров объектов и помещений |
