Устройство RAM
В основе современной DRAM лежит ячейка, выполненная по схеме 1T1C, т. е. один транзистор (Transistor) и один конденсатор (Capacitor). Схема такой ячейки приведена на иллюстрации ниже.
Если на обкладках конденсатора есть заряд, то при обращении к транзистору ячейки напряжение на нем говорит нам, что в ячейке хранится логическая «1». Если же конденсатор разряжен, то напряжение будет равным нулю и, соответственно, ячейка содержит «0».
Ячейки объединены в большие двумерные массивы, или матрицы, а доступ к каждой конкретной ячейке осуществляется при помощи двух шин – строки и столбца.
Выбранная строка ячеек называется страницей, а n-е количество страниц объединены в банки памяти. Каждая страница подключена к системе адресации строк и столбцов. Чип может содержать несколько таких банков – 4, 8 или более.
При чтении на линии выбора столбцов (битовая линия) подается половинное напряжение питания. Предположим, что оно равно 1.2 В, значит, на шинах выбора столбцов будет 0.6 В. Питание подается на короткое время, после чего линия отключается от общего провода («земли»). Каждая линия обладает определенной емкостью, т. е. фактически представляет собой конденсатор. Напряжение на линиях строк при этом равно нулю, управляющие транзисторы ячеек закрыты.
В действительности, у каждого столбца есть не одна, а пара линий шины строк, которые называются «+» и «-», или четные и нечетные. Между этими парами линий перекрестно установлены инверторы, выполняющие роль усилителей. На обеих линиях устанавливается одинаковое напряжение, т. е. те самые 0.6 В.
Теперь контроллер памяти выдает адрес строки и на нужную строку подается высокое напряжение. Транзисторы открываются и происходит считывание из всех ячеек этой строки в блоке памяти. Физически это означает, что транзисторы каждой ячейки строки открываются, и через них начинает идти ток. Если конденсатор ячейки хранил заряд (логическая «1») то ток течет из конденсатора в одну из двух битовых линий. Если конденсатор был разряжен («логический «0»), то в обратную сторону.
На одной из битовых линий напряжение немного увеличивается, в то время как на другой остается прежним — 0.6 В. Положительная обратная связь перекрестных инверторов приводит к тому, что на одной из двух битовых линий напряжение увеличивается, а на другой соответственно уменьшается до тех пор, пока одна линия не достигнет, условно, напряжения в 1.2 В, а на другой будет 0 В.
И все бы хорошо, но не обходится без проблем. Сама по себе ячейка, представляющая собой пару транзистор-конденсатор, разового действия и короткоживущая. Не в физическом смысле, а в плане хранения данных. Объясню, что это значит.
Процесс считывания информации из ячейки является деструктивным, т. е. разряжает конденсатор, а это приводит к искажению информации (считали значение – разрядили конденсатор, одноразовое действие). Поэтому, если не принять срочных мер, после считывания информации из ячейки там окажется логический «0», даже если до этого была единица. А ведь мы просто читали из ячейки и ничего менять не собирались.
Такой «срочной мерой» является обновление информации в ячейке, т. е. фактически происходит перезапись ее. Занимается этим сам чип RAM под управлением контроллера. Как это происходит?
В зависимости от того, на какой битовой линии увеличивалось напряжение, происходит подзарядка конденсатора ячейки, в которой хранилась «1», или наоборот, разрядка его, чтобы считывался «0». Выбранная ячейка подключается к шине данных и значение передается контроллеру памяти.
Проблемам видимо скучно приходить в одиночку, и помимо разряда конденсатора при чтении есть еще одна неприятность – конденсатор разряжается как сам по себе (саморазряд), так и за счет утечки в транзисторе между стоком и подложкой.
Чтобы компенсировать это, требуется регенерация памяти. Выполняется она регулярно через определенный интервал времени, например, каждые 64 мс или чаще. Во время регенерации обслуживаемые строки памяти недоступны, т. е. никакие операции чтения/записи производить нельзя.
Выполняться эта операция может по-разному. В некоторых системах все строки банков памяти обновляются одновременно. Может использоваться и метод последовательной регенерации строк.
Думаю, достаточно про устройства DRAM, ибо эта тема весьма обширная, и в механизмы работы ячеек, страниц и проч. можно погружаться долго
Важно то, что оперативная память – это не просто полка, куда что-то положили, и оно там лежит, пока не понадобится. В смысле, оно там конечно лежит, но не скучает, а в тайне от нас участвует во множестве процессов, чтобы мы нашли положенное в том же месте целым и невредимым
Что такое Unbuffered ECC?
Unbuffered ECC — это технология, используемая в системах компьютерной памяти для обеспечения надежности и исправления ошибок. Термин «ECC» означает «коррекция ошибок», а «Unbuffered» означает, что память выполняет функции контроля ошибок без использования дополнительных буферов или регистров.
Unbuffered ECC-память используется в системах, где надежность и целостность данных играют важную роль
Это особенно важно в серверных и рабочих станциях, где неполадки в памяти могут привести к сбоям и потере данных
Основная цель Unbuffered ECC состоит в том, чтобы обнаруживать и исправлять ошибки в памяти, которые могут произойти вследствие электромагнитных помех, ошибок чтения/записи или других аппаратных проблем. Для этого в память добавляются дополнительные биты — биты коррекции ошибок (ECC-код), которые хранят информацию о проверке данных и могут быть использованы для исправления ошибок.
Если при обращении к памяти обнаруживается ошибка, Unbuffered ECC-память пытается автоматически исправить ошибку, используя информацию из ECC-кода. Если исправление невозможно, то система получает уведомление о наличии ошибок и может принять соответствующие меры для их устранения.
Однако стоит отметить, что Unbuffered ECC-память может быть дороже и иметь небольшую накладную плату в сравнении с обычной памятью без коррекции ошибок. Поэтому не во всех системах она может быть рациональным выбором
Вариант использования Unbuffered ECC-памяти следует принимать во внимание при проектировании систем с повышенными требованиями к надежности и целостности данных
Как выбрать оперативную память для компьютера
Оперативная память (ОЗУ) в компьютере играет важную роль для обеспечения быстрой и эффективной работы системы. При выборе ОЗУ необходимо учитывать ряд характеристик, чтобы подобрать идеальную память для своего компьютера.
Существуют различные типы и модели оперативной памяти, такие как DIMM и UDIMM. DIMM — это стандартная модель, которая отличается от UDIMM габаритами и конструкцией. DIMM-планки используются в большинстве обычных компьютеров, в то время как UDIMM предназначена для некоторых серверных систем. В связи с этим, UDIMM чаще используются для повышения производительности и может не работать в обычном компьютере.
Другие характеристики оперативной памяти, которые также стоит учитывать при выборе, это тип памяти (DDR2, DDR3, DDR4), тактовая частота, объем памяти, тайминги и латентность. Тип памяти необходимо выбирать в зависимости от предпочтений и требований для вашего компьютера
Также важно обратить внимание на прописанную информацию о поддерживаемом объеме и типе ОЗУ в документации и на официальном сайте производителя вашего компьютера или материнской платы
В случае модернизации компьютера, перед покупкой памяти узнайте, сколько и каких модулей ОЗУ уже установлено. Также стоит разобраться в вопросе о совместимости и подходящих моделях памяти для вашей системы. Для этого вы можете воспользоваться специальной программой для определения характеристик установленной оперативной памяти.
При выборе оперативной памяти также обратите внимание на вопросы безопасности и этичного использования. Избегайте покупки памяти от неизвестного или недобросовестного производителя, чтобы не столкнуться с проблемами в будущем
Рекомендуется покупать память от проверенных и надежных производителей, чтобы гарантировать качество и надежность продукта.
Также следует учесть необходимость дополнительной системы охлаждения при увеличении объема и частоты оперативной памяти. Помните, что большой объем памяти и высокая частота потребуют дополнительного охлаждения компонентов, чтобы избежать перегрева системы.
В итоге, выбор оперативной памяти для компьютера зависит от ваших потребностей, целей и бюджета. Необходимо внимательно изучить характеристики и совместимость памяти с вашей системой, чтобы выбрать идеальный модуль. Помните, что правильно выбранная оперативная память может значительно повысить производительность компьютера и обеспечить более быструю работу программ, игр и других приложений.
Назначение ОЗУ
Как определить модель
Встроенные в Windows утилиты позволяют узнать только минимальную информацию – объем установленной памяти. Какого она типа, таким способом узнать невозможно. На помощь придет сторонний софт, выдающий полную информацию о системе – например, Everest или AIDA64.
Также тип памяти прописан в BIOS. Где именно указана эта информация и как вызвать BIOS, зависит от его модификации. В большинстве случаев достаточно удерживать кнопку Del при запуске компьютера, однако возможны исключения.
Естественно, маркировка указывается на самой оперативке, а точнее на приклеенном шильдике. Чтобы добраться до планки, придется разобрать корпус и демонтировать ее. В случае с ноутбуком эта простая задача превращается в увлекательнейший квест с просмотром подробных инструкций по разборке.
Вот, собственно, все о типах оперативки, что достаточно знать для самостоятельного подбора комплектующих. И если вы собираете игровой комп, рекомендую ознакомиться с информацией о влиянии оперативной памяти в играх.
С уважением автор блога Андрей Андреев.
PCX-XXXXX
Сравнение Unbuffered ECC с другими типами ECC
ECC (Error-Correcting Code) — это метод детекции и исправления ошибок в памяти компьютера. Unbuffered ECC — один из типов ECC, который достаточно популярен в настоящее время. Но как Unbuffered ECC сравнивается с другими типами ECC? Давайте рассмотрим основные различия и достоинства каждого из них.
Unbuffered ECC
Unbuffered ECC, также известный как Non-ECC или Un-Registered ECC, является наиболее простой и доступной формой ECC. В отличие от других типов ECC, Unbuffered ECC не требует специального буфера для работы с памятью, что делает его более экономичным в использовании.
Однако, Unbuffered ECC имеет свои ограничения. Он обеспечивает исправление только одной ошибки в каждом слове данных, что может быть недостаточным для некоторых критичных систем. Также Unbuffered ECC не поддерживает возможность обнаружения и исправления ошибок в бафере памяти, что может стать проблемой при использовании больших объемов памяти.
Registered ECC
Registered ECC, также известный как Buffered ECC, представляет собой более сложную и дорогую форму ECC. Он использует специальные регистры для буферизации данных перед записью в память, что повышает надежность и производительность системы.
Registered ECC позволяет обнаруживать и исправлять ошибки в памяти, а также обнаруживать ошибки в буфере памяти. Это делает его более надежным и подходящим для использования в критических системах, таких как серверы или рабочие станции с высокой нагрузкой.
Comparison table:
Выбор между Unbuffered и Registered ECC зависит от требований и бюджета системы. Если нужна простая и доступная защита от ошибок в памяти, то Unbuffered ECC будет правильным выбором
Если же требуется более надежная защита для критических систем, стоит обратить внимание на Registered ECC, несмотря на его более высокую стоимость и более сложное использование
B-die, C-die, E…
Интересующиеся темой (про гуру в разгоне я не говорю) наверняка не раз встречали упоминание чипов DRAM Samsung B-die. А у Micron, например, E-die… Это степпинги памяти, которые могут существенно повлиять на скорость работы и разгонные возможности того или иного DIMM.
У меня нет цели углубляться в вопрос оверклокинга RAM. Да и не получится, ибо тема эта неисчерпаема, что подтверждают многостраничные, порой, на сотни и сотни страниц ветки в тематических форумах.
Важно знать, что каждый производитель чипов DRAM (не производитель модулей памяти, а именно чипов) выпускает несколько версий своих микросхем. Отражается это в маркировке степпинга
Так, у Самсунга это A-die, B-die, C-die и прочие. Примерно так же маркируются чипы Micron.
Легендарными среди «гонщиков» являются в первую очередь B-die от Samsung. На изображении выше показана структура микросхемы DDR4 B-die емкостью 8 Гб K4A8G085WD-BCTD производства Samsung. Модули с ними потенциально наиболее гонибельные. Потенциально, потому что нельзя обеспечить абсолютно одинаковые характеристики чипов в разных партиях.
Вполне может попасться модуль, который разгонится, но не дотянет до частот, которые дались знакомому на таком же модуле и на схожей системе. Просто не очень повезло с конкретными чипами. Даже в наборе из двух модулей на B-die оба будут хороши, но один все же окажется чуть хорошее.
В 2019 году планировалось прекращение производства чипов B-die, но произошло ли это в реальности тогда, или произошло позже, или она производится до сих пор – утверждать не стану. В любом случае, если повезло стать обладателем модулей на этих чипах, то хорошая скорость работы, невысокие задержки и разгонный потенциал входят в стоимость.
При оверклокинге речь идет не только о частотах, на которых достигается стабильность работы, но и таймингах, ибо разгон памяти — это не только и не столько гонка за частотой, сколько баланс между оной и задержками.
У других брендов оверклокерскими считаются: E-die у Micron, Hynix C-die CJR. В каких модулях находятся какие чипы из спецификаций не узнать. Ориентироваться надо на обзоры, отзывы владельцев и данные, выдаваемые различными утилитами. Например, подробную информацию о модулях памяти выдает утилита Thaiphoon Burner.
Форм-фактор RAM
Если не учитывать чипы памяти, которые по тем или иным причинам распаяны на материнских платах (например, в некоторых ноутбуках), установлены на платах видеокарт, накопителей или иных устройств, то форм-факторов модулей RAM два:
- PC DIMM
- SO-DIMM (Small Outline DIMM)
Первый используется в десктопных ПК, в серверах. Второй предназначен для ноутбуков, компактных материнских плат (например, Asus PRO H410T/CSM), неттопов (Gigabyte GB-BR) и прочих специализированных устройств.
Хотя размер плат модулей памяти фактически не изменялся у разных поколений, они несовместимы, т. е. установить, например, планrу DDR4 в слот DDR3 невозможно. Почему? Во-первых, физически, различается количество контактов, расположение «ключа» разъема. Во-вторых… Впрочем, достаточно и первого.
Причем, не только между поколениями существуют различия. DDR3 также делится на два типа, «просто» DDR3 и DDR3L. У первой напряжение питания 1.5 В, у второй – 1.35 В, и ставить вместо одной другую не стоит.
Чипы DRAM устанавливаются и в некоторые другие устройства, например, SSD среднего и высокого класса. А видеокарты без них вообще обойтись не могут. Объем памяти в 8, 12, 16, а то и больше гигабайт – обычное дело. Отличия только в типе памяти, в основном это GDDR6(X), и в том, что изменить объем видеопамяти нельзя в силу того, что микросхемы DRAM распаяны на платах.
Посему, о форм-факторе можно говорить только применительно к материнским платам, какие бы они ни были – серверные, для настольных ПК, ноутбучные или для встраиваемых устройств.
DIMM и UDIMM: преимущества и недостатки
- При выборе памяти для компьютера или ноутбука нужно учитывать характеристики и требования системы.
- Если вам нужно увеличить объем оперативной памяти и поддерживаемая материнская плата позволяет использовать несколько модулей, то лучше выбрать DIMM модуль. Он обеспечит большую пропускную способность и улучшит общую производительность системы.
- UDIMM модуль может быть полезен при модернизации старых компьютеров с ограниченными возможностями, так как это позволит увеличить объем памяти без необходимости замены материнской платы.
- Необходимо учитывать также другие характеристики памяти, такие как частота, латентность, тайминги, которые могут варьироваться в зависимости от модели и производителя.
Важно узнать рекомендации производителя и проверить совместимость оперативной памяти с вашей системой. Приобретение модулей у доверенного поставщика также повышает безопасность от возможного проникновения внешнему хакеру
Вся необходимая информация о модулях оперативной памяти и их характеристиках часто указана на соответствующей маркировке.
Технология[]
Файл:FB-DIMM system organization.svg
Схема системы, использующей FB-DIMM.
Архитектура Fully Buffered DIMM вводит новую микросхему Advanced Memory Buffer (AMB), расположенную между контроллером памяти и чипами DRAM. В отличие от параллельной шины, используемой в традиционных системах DRAM-памяти, в FB-DIMM используется последовательная шина между контроллером памяти и AMB. Так достигается увеличение «ширины» (канальности) памяти без чрезмерного увеличения количества контактов контроллера памяти. В архитектуре FB-DIMM контроллер памяти не занимается непосредственной записью в чипы памяти; эта функция перенесена в AMB. В этом чипе происходит регенерация и буферизация сигналов. В дополнение AMB реализует обнаружение и коррекцию ошибок. С другой стороны, наличие AMB с промежуточным буфером увеличивает латентность.
Используется пакетный протокол, кадры могут содержать данные и команды. Среди команд можно выделить команды DRAM (активация строки — RAS, чтение столбца — CAS, обновление — REF и др.), команды управления каналом (например, запись в конфигурационные регистры), команды синхронизации. Каналы связи несимметричны и однонаправлены, от основного контроллера памяти следует канал шириной 10 бит (10 диф. пар) для команд и для данных, к нему шириной 14 бит — для данных и для статусных сообщений. AMB чипы одного канала памяти организуются в цепочки, то есть шина от контроллера памяти следует на первый AMB канала. Каждый последующий AMB подключается по принципу точка-точка к предыдущему.
Канал FB-DIMM работает на частоте, в 6 раз большей частоты DIMM, например для FB-DIMM на базе чипов памяти DDR2-533 (частота 533 МГц) дифференциальный канал будет работать на частоте 3,2 ГГц. Для передачи одного кадра требуется 12 циклов шины. Размер кадра от контроллера памяти к AMB равен 120 битам, размер кадра от AMB равен 168 битам. Кадры содержат CRC и заголовок.
Пропускная способность одного канала на чтение у FB-DIMM совпадает с таковой у соответствующего модуля DDR2 или DDR3 (при одинаковой частоте чипов памяти). Пропускная способность по записи у FB-DIMM в 2 раза ниже чем у DDR*, однако, в отличие от полудуплексного DDR, FB-DIMM позволяет производить и чтение и запись одновременно.
DIMM и UDIMM: что это?
DIMM и UDIMM – это различные типы модулей памяти для компьютеров и серверов.
DIMM (Dual In-line Memory Module) – это тип модулей памяти, который используется для большей производительности компьютера. DIMM-модули используются в настольных компьютерах, серверах и некоторых мобильных устройствах.
Буферизованные DIMM-модули имеют дополнительный буфер, который обрабатывает запросы памяти и позволяет более эффективно использовать память системы. Однако они также являются более дорогими, но могут использоваться в более крупных компьютерных системах.
У каждого типа модулей памяти есть свои преимущества и недостатки, и выбор зависит от конкретного применения. Но в целом, DIMM-модули подходят для более производительных систем, а UDIMM-модули используются в более доступных настольных компьютерах и ноутбуках.
Таким образом, перед покупкой модулей памяти, важно определиться с потребностями и требованиями вашей системы

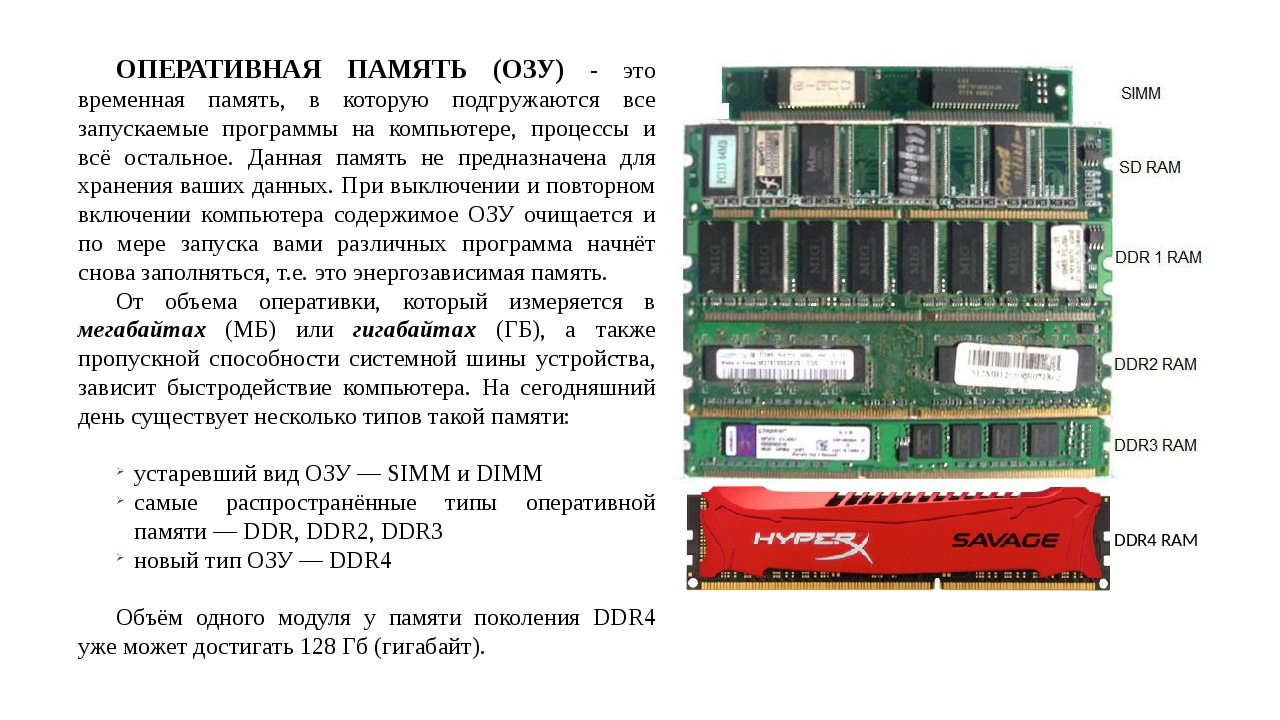

DDR3
Подобно предшественнику, выпускаются в виде 240-контактной планки, однако несовместимы из-за разных разъемов (далее расскажу об этом более подробно).
Тип памяти отличается еще большей частотой и меньшим энергопотреблением, а также увеличением предподкачки с 4 до 8 бит. Существует модификация DDR3L со сниженным до 1,35 В рабочим напряжением. Кстати, о частоте. Есть несколько модификаций: 1066, 1333, 1600, 1866, 2133 или 2400 с соответствующей скоростью передачи данных.
Выпускается с 2012 года. Компьютеры, использующий этот тип памяти, работают до сих пор. Объем установленных модулей от 1 до 16 Гб. В формфакторе SO-DIMM «потолок» — 8 Гб.

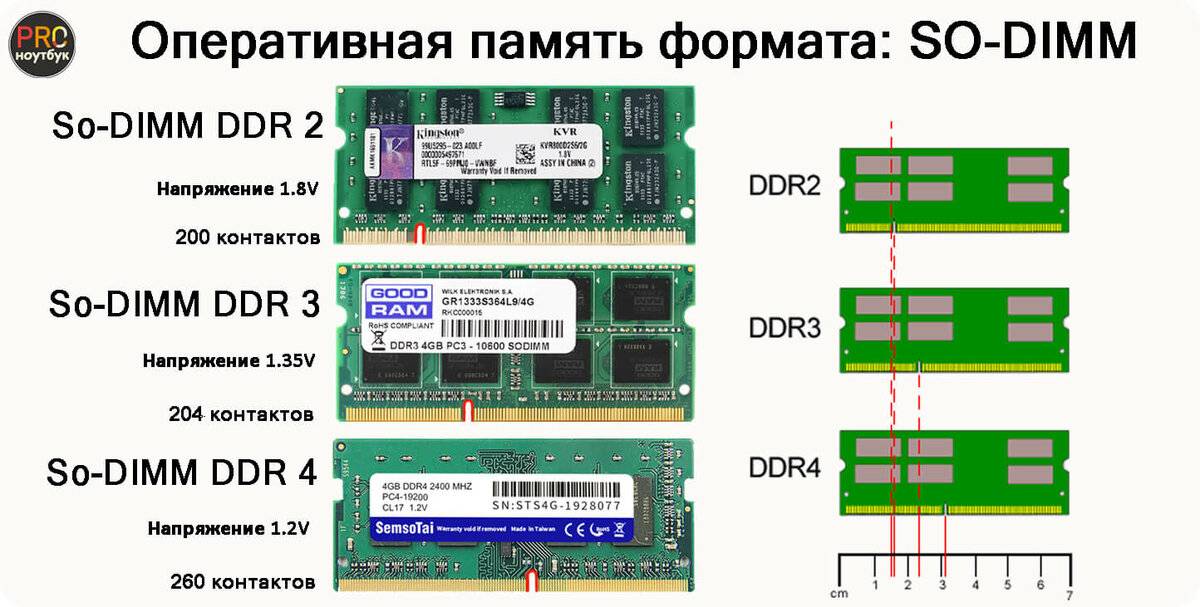

Что такое SO DIMM
SO DIMM – это модуль памяти предназначен для установки в ноутбуки и моноблоки. Он также, как и стандартный DIMM, бывает с 4 типами памяти. На сегодняшний доступны в продаже устройства только с типами DDR3 и DDR 4.
SO DIMM – это сокращение от следующего словосочетания: small outline Dual in Line Memory Module. Габариты этого типа оперативного запоминающего устройства – 67,6 мм. Эти приборы имеют одну выемку для крепления.
SO-DIMM в ноутбуках и другой малой электроники удерживаются металлическими защелками. Эти устройства, как и первые, нельзя монтировать в разъемы с отличными друг от друга ключами.
FAQs
– Can We Insert DIMM RAMs Into UDIMM Slots?
Yes, there is a register between the DRAM and the system memory controller, called Buffered Memory, or Registered Memory. Because of this, a single system can be stable with multiple memory modules while putting less electrical load on the memory controller. A conventional memory that is not buffered or unregistered can be compared directly to registered memory.
So, if you’re wondering whether UDIMMs can be used with DIMM RAMs, the answer is yes. If the two RAM modules are the same, you can easily insert a DIMM RAM in UDIMM slots. A good example is inserting a DDR3 DIMM into a DDR3 UDIMM slot. All DDR1/2/3/4/5 slots are of the same type in this case. It is not possible to use a DDR4 DIMM with a DDR3 DIMM.
– Is UDIMM Faster Than DIMM?
There is an additional buffer between the memory controller and DRAM in DIMMs. Therefore, UDIMMs offer faster performance at lower prices at the expense of stability.
What Is UDIMM Best For?
In this type of memory, data is transferred using a microprocessor instead of a register or buffer. UDIMMs offer more rapid performance as it allows multitasking for cheaper pricing.
For personal computers and notebooks, it offers a reasonable trade-off between stability and speed. UDIMMs are the only type of memory commonly used in consumer electronics, including laptops and desktops.
– UDIMM Benefits
The downside of having a registered memory is that it will take about one CPU clock cycle longer to execute as the signal must pass through the register first before reaching the memory.
Register memory modules are also more expensive than unregistered memory due to the extra circuitry required for the register in enterprise use cases.
The memory used in consumer laptops and desktops will always be unregistered or UDIMM, which is considered to be the conventional type of RAM. This is because consumer systems don’t need nearly as much RAM for the applications.
They don’t need the same reliability standard their server needs to register memory is usually only supported on server-class CPUs such as the Intel Xeon lineup and AMD epic family.
Unbuffered DIMM vs buffered DIMM: разбираемся в отличиях
- Unbuffered DIMM: UDIMM представляет собой простой тип модуля памяти, который не имеет дополнительных чипов для буферизации или усиления сигнала. Этот тип памяти обычно используется в настольных компьютерах и некоторых небольших серверах.
- Buffered DIMM: RDIMM (Registered DIMM) и LRDIMM (Load-Reduced DIMM) — два типа буферизованных модулей памяти. Они используют специализированные чипы-буферы для управления и усиления сигнала перед его передачей на материнскую плату. Это позволяет использовать большее количество модулей памяти в системе и значительно улучшает производительность в приложениях, требовательных к памяти.
Ключевые отличия между UDIMM и RDIMM/LRDIMM:
- Производительность: Буферизованные модули памяти обеспечивают более высокую производительность по сравнению с небуферизованными модулями. Это связано с улучшенной стабильностью сигнала на больших расстояниях и возможностью использования большего количества модулей памяти.
- Емкость памяти: Из-за дополнительных чипов-буферов, буферизованные модули памяти могут поддерживать большую емкость по сравнению с небуферизованными модулями.
- Задержка памяти: У буферизованных модулей памяти обычно есть большая задержка по сравнению с небуферизованными модулями из-за необходимости обработки сигнала буфером.
- Совместимость: Небуферизованные модули памяти часто более совместимы с различными системами и имеют меньше ограничений по совместимости совместимости, чем буферизованные модули.
Когда выбираете модуль памяти для своей системы, важно учесть требования приложений, количество модулей, которые вы планируете установить, и совместимость с вашей системой. Оба типа модулей памяти имеют свои преимущества и недостатки, и правильный выбор зависит от ваших конкретных нужд и требований
Особенности DRAM
Структура памяти напоминает таблицу, где сначала выбирают строку, а затем столбец. Эта таблица разбита на банки. Памяти плотностью меньше 64 Мбит (SDRAM) имеет 2 банка, выше — 4. В частности память DDR2 SDRAM предусматривает 4-битную предварительную систему выборки. Работает DDR2 на напряжении 1,8 В. Кстати первые DDR работали на напряжении 2,6 В. В последнее время всё большую популярность приобретает стандарт DDR3, который имеет 8-битовую систему выборки и работает на напряжнии 1,5 В. При этом обеспечивает ту же пропускную способность при вдвое меньшей тактовой частоте. На открытие строки в используемом банке уходит больше времени, нежели в другом (так как используемую строку нужно сначала закрыть). Очевидно, что лучше новую строку открывать в новом банке (на этом основан принцип чередования строк). Популярность DRAM объясняется её относительной дешевизной и чрезвычайно плотной упаковкой ячеек микросхем, что позволяет небольшому устройству иметь очень большую ёмкость. К недостаткам относится невысокое быстродействие, которое намного медленнее процессоров. Чтобы обойти этот недостаток существует несколько типов организации DRAM.
Различия между unbuffered DIMM и buffered DIMM
Buffered DIMM, также известная как Registered или ECC DIMM, отличается от unbuffered DIMM наличием дополнительного буфера между памятью и контроллером памяти. Этот буфер позволяет улучшить стабильность и надежность работы памяти путем уменьшения нагрузки на контроллер памяти и улучшения целостности сигнала.
Одним из ключевых различий между unbuffered DIMM и buffered DIMM является задержка. Unbuffered DIMM имеет меньшую задержку, что делает его идеальным выбором для большинства приложений, где требуется быстрый доступ к памяти. С другой стороны, buffered DIMM предлагает более высокую задержку, что делает его предпочтительным в случаях, когда требуется надежность и интегритет данных.
Другое важное различие между этими двумя типами памяти — поддержка ошибок. Unbuffered DIMM не поддерживает коррекцию ошибок (ECC) и накопление регистров для обнаружения и исправления ошибок памяти, в то время как buffered DIMM обеспечивает поддержку ECC и регистров для повышения надежности памяти
Наконец, стоит отметить, что в связи с наличием буфера, buffered DIMM обычно занимает больше места на материнской плате и может быть дороже по сравнению с unbuffered DIMM. Однако, для определенных приложений, где надежность и целостность данных являются критическими, buffered DIMM может быть лучшим выбором.
Преимущества unbuffered DIMM
1. Простота установки: UDIMM не обязательно требует использования специализированных слотов на материнской плате и обычно может быть установлен без дополнительных настроек или конфигураций.
2. Низкая задержка: У DIMM нет дополнительного буферного уровня, что снижает задержку доступа к памяти и обеспечивает быстрый доступ к данным.
3. Низкая стоимость: UDIMM обычно имеет более низкую цену по сравнению с другими типами модулей памяти, такими как Registered DIMM (RDIMM) или Load Reduced DIMM (LRDIMM), что делает его более доступным для многих пользователей.
4. Меньшее потребление энергии: по сравнению с другими типами модулей памяти, UDIMM потребляет меньше энергии, что способствует экономии электроэнергии и повышению эффективности работы системы.
5. Широкая совместимость: UDIMM совместим с большинством материнских плат и поддерживает различные поколения процессоров, что обеспечивает гибкость в выборе и обновлении системы.
В целом, преимущества unbuffered DIMM делают его привлекательным выбором для использования во многих компьютерных системах, особенно для пользователей, которым важна простота установки, быстрый доступ к данным и экономия затрат.
Объем памяти
Чем отличается оперативная память DIMM от UDIMM?
Оперативная память DIMM (Dual In-Line Memory Module) и UDIMM (Unbuffered DIMM) отличаются в основном в том, что DIMM-память имеет буфер, который помогает улучшить производительность системы, увеличивая ее емкость и способность обрабатывать данные. UDIMM-память, с другой стороны, не имеет буфера и используется в более простых системах.
Оптимальный объем оперативной памяти зависит от требований программ и задач, которые вы планируете выполнять на компьютере. Если вы просто пользуетесь офисными приложениями и интернетом, то вам может быть достаточно 4-8 ГБ. Для игр и видеообработки рекомендуется выбирать модели с объемом от 8 ГБ и выше.
Важно также учесть, что некоторые операционные системы имеют ограничения на объем доступной памяти. Например, 32-битные версии Windows могут использовать не более 4 ГБ оперативной памяти
Как работает Unbuffered ECC
Unbuffered ECC (Error-Correcting Code) — это технология, которая используется для обнаружения и исправления ошибок в памяти компьютера. Она особенно полезна в системах, где надежность и целостность данных являются критическими факторами, таких, например, как серверы или рабочие станции для научных вычислений.
Чтобы понять, как работает Unbuffered ECC, нужно сначала понять, что такое ECC. ECC — это метод исправления ошибок, который основан на добавлении дополнительной информации (кодовой побитовой проверки) к данным, которые записываются в память. Эта дополнительная информация позволяет обнаружить и исправить ошибки, возникающие в процессе хранения и передачи данных.
Unbuffered ECC отличается от других реализаций ECC, таких как Registered ECC или Fully Buffered ECC, тем, что использует незарегистрированные модули памяти. Это означает, что память напрямую подключена к контроллеру памяти процессора, без использования буферов или регистров.
Когда данные записываются в Unbuffered ECC память, кодовая побитовая проверка автоматически генерируется и записывается вместе с данными. При чтении данных, контроллер памяти сравнивает кодовую побитовую проверку с фактическими данными, и если обнаруживает ошибку, пытается исправить её с использованием дополнительной информации.
Unbuffered ECC может исправлять одну ошибку и обнаруживать две ошибки в одном бите данных. Он также может обнаруживать и исправлять ошибки, которые возникают во время передачи данных по шине памяти, такие как шумы или помехи. Это позволяет улучшить стабильность и надежность работы компьютера.
Использование Unbuffered ECC требует специальной памяти, которая поддерживает эту технологию. Обычно это ECC DIMM (Dual In-Line Memory Module), который имеет дополнительные чипы для генерации и проверки кодовой побитовой проверки. Перед использованием Unbuffered ECC, убедитесь, что ваша система и материнская плата поддерживают эту технологию и что установлены совместимые модули памяти.
Вывод
Что же такое ОЗУ? – подытожим. Оперативная память, часто называемая оперативкой, является неотъемлемой частью любого современного персонального компьютера (ПК).
Зачем она нужна на вашем компьютере? Этот важный компонент играет ключевую роль в обеспечении быстрой и эффективной работы системы, выполняя множество задач в реальном времени. В сегодняшних компьютерах оперативка обладает различными характеристиками, необходимыми для эффективного функционирования. Один из основных параметров – тактовая частота, измеряемая в мегагерцах (МГц)
Чем выше частота, тем быстрее оперативка выполняет команды и операции, что особенно важно при выполнении ресурсоемких задач, таких как игровые приложения или редактирование видео
Существует несколько видов оперативной памяти, включая DDR (Double Data Rate), различающиеся по производителям, таким как Corsair, Kingston, и многим другим. Выбор конкретного типа оперативки зависит от требований и совместимости с материнской платой ПК.
Важны также модули ОЗУ. Форм-фактор и различные режимы работы – еще два интересных аспекта. Оперативные планки могут иметь разные размеры и формы, а поддержка различных режимов (например, Dual Channel) позволяет использовать две планки одновременно, увеличивая производительность системы. Оперативка также отличается максимальной емкостью, измеряемой в гигабайтах (ГБ). В пример можно привести объем ОЗУ 4 Гб, 8 Гб
Конечно, современные ПК могут установить оперативную память в несколько десятков гигабайт, что особенно важно для игровых систем или задач видеомонтажа
Игровые ПК часто требуют особого внимания к оперативной памяти. Высокая частота, низкая задержка (CAS latency) и поддержка XMP (eXtreme Memory Profile) – все это факторы, делающие оперативку идеальным компонентом для игровых систем
Важно также такое понятие, как пропускная способность (или пропускная способность памяти) – она представляет собой меру того, как быстро данные могут передаваться между ОЗУ и другими компонентами компьютера, такими как процессор, графическая карта и т. д
Это ключевой параметр, оказывающий влияние на общую производительность системы.
Современные технологии также влияют на разработку оперативной памяти. Возможность установки микросхем с высокой плотностью, использование новейших технологий, таких как DDR5, и поддержка смартфонов и ноутбуков – все это делает ОЗУ еще более универсальной и востребованной.
Оперативная память также является частью комплекса технологий, включая блоки питания, видеокарты, SSD-накопители и другие элементы, определяющие производительность ПК. Благодаря специальным технологиям, таким как динамическая обновляемая память (Dynamic RAM), ПК могут быстро выполнять множество задач одновременно.
В зависимости от назначения ПК – будь то офисный компьютер, игровая система или специализированная рабочая станция – требования к оперативной памяти могут существенно различаться. Отдельный вариант выбирается в зависимости от задач, которые система должна выполнять.
Важно знать, что оперативная память не является постоянным хранилищем данных, в отличие от SSD-накопителей. Она используется для временного хранения данных, которые система обрабатывает в данный момент
Поэтому ее содержимое теряется при выключении ПК.
