Программирование lpt порта

Особенности использования USB

В большинстве случаев используется популярный интерфейс USB. Именно она часто становится причиной всевозможных проблем и неудач, которые, при наличии небольших знаний, можно легко решить. В общем, это медленная печать или постоянные сбои в соединении между устройством и компьютером. Это может быть вызвано:

Подключение через удлинительный кабель USB. Рекомендуется использовать обычный небольшой кабель.
Подключение осуществляется не через разъем материнской платы. Пользователи ошибочно подключают принтер через разъем на передней панели компьютера. Сам разъем подключен к материнской плате дополнительным кабелем, что влияет на качество сигнала. Подключайтесь только через заднюю панель компьютера.

Принцип действия

По принципу действия Lpt интерфейс называется параллельным не просто так. Физически он состоит из множества проводников, по которым информация циркулирует одновременно и параллельно друг другу. Это основное свойство и отличие лпт от последовательного COM кабеля. Lpt разъем включает в себя восемь мелких проводников для передачи данных и несколько линий для отправки сигналов управления.

Такая структура позволяет соединять между собой два персональных компьютера в одну сеть. Все что нужно для этого — наличие портов и специального шнура Interlink. Во времена, когда сетевые карты были редкостью, такая организация сети была довольно популярной. Но требовалось вносить настройки в BIOS (включать parallel port mode), что вызывало дополнительные неудобства.

Определение и назначение порта Lpt1

Порт Lpt1 — это один из классических портов на компьютере, предназначенный для подключения принтера или других устройств, работающих по протоколу LPT (Line Print Terminal). Порт Lpt1 является параллельным портом, что означает возможность передачи данных по нескольким линиям одновременно.

Порт Lpt1 располагается на материнской плате компьютера и имеет 25 контактных выводов. Он чаще всего представлен в виде женского разъема DB-25, в который может быть подключен штекерный кабель принтера или другого соответствующего устройства.

Разъем Lpt1 обеспечивает двустороннюю связь между компьютером и подключенным устройством. С его помощью можно осуществлять передачу данных от компьютера к принтеру (выводить на печать текст, изображения и т. д.) и наоборот — получать информацию от принтера на компьютер.

Порт Lpt1 имеет адрес в пространстве ввода/вывода (I/O), который позволяет программам взаимодействовать с устройством, подключенным к нему. Для обращения к порту Lpt1 в программе используются специальные команды, которые позволяют управлять передачей данных и настройками принтера.

Важно отметить, что с развитием технологий и появлением новых интерфейсов, таких как USB, использование порта Lpt1 становится все более редким. Однако, порт Lpt1 все еще является совместимым с многими принтерами и устройствами, поэтому его наличие на компьютере может быть полезным в определенных случаях

Список самых популярных причин, почему не печатает принтер подключённый по LPT

Номер один в этом списке — проверка кабелей. Да, да, это тривиально, но, тем не менее, как бы ни хотелось сначала проверить целостность нашего LPT-кабеля

А именно, чтобы на нем не было различных физических повреждений, а также обратите внимание непосредственно на сами разъемы, которые подключаются к принтеру и компьютеру, они также должны быть в хорошем состоянии без каких-либо поврежденных деталей или разъемов. Еще одна причина, по которой принтер, подключенный к порту LPT, может не печатать, заключается в том, что кабель к порту LPT на задней панели системного блока не закреплен прочно

На каждой стороне крепления есть два винта, которые необходимо зафиксировать отверткой при подключении LPT, так как два ослабленных винта могут повлиять на работу принтера? Ну, например, кабель, который вы подключили, со временем расшатался, и соединение между устройствами перестало действовать. В результате принтер будет отображаться в списке устройств как «Подключен», но фактически печатать не будет.
Я много раз проверял этот совет на практике, и это происходит постоянно. Я не рекомендую пренебрегать этим советом.
Итак, давайте двигаться дальше. Третья причина, по которой принтер, подключенный к LPT, не печатает, — это драйверы. В самом начале я упомянул, что многие принтеры больше не поддерживаются программным обеспечением производителей, и это очень неудобно для некоторых людей, которые все еще пользуются ими.
Поэтому если у вас Windows 7, 8 или 10, то я рекомендую перейти на сайт производителя и загрузить оттуда драйверы для Windows Vista. Хотя эти операционные системы разные, но архитектура у них одна, поэтому любые драйверы, устанавливаемые в Vista, будут подходить и для других более новых систем.
Если вы не нашли драйвер, необходимый для вашего устройства (например: HP LaserJet 5L или 4L), и не подобрали программное обеспечение, предустановленное в операционной системе, то я рекомендую вам попробовать скачать «универсальный драйвер печати».
Как правило, такие драйверы присутствуют у всех производителей принтеров и МФУ. Я заметил одну вещь: при обращении в службу поддержки с проблемами с драйверами (например, вы не можете найти нужный драйвер), поддержка сразу же рекомендует попробовать установить универсальный драйвер и проверить результат. От себя добавлю, что иногда это помогает, но, бывают случаи, что после установки этого драйвера, принтер не происходит и продолжает молчать, как и раньше. Возможно, вам повезет, и все получится, но может и не получиться, поэтому не отчаивайтесь.
Попробуйте подключить другой кабель LPT. Конечно, если вы не можете найти ни одного из недостатков, о которых я говорил в первом пункте, то, скорее всего, все в порядке. Но все же, если у вас есть возможность взять совершенно другой кабель LPT и подключить его, то сделайте это, чтобы исключить такую возможность.
Иногда причиной того, что принтер не печатает при подключении через LPT-канал, является неправильная настройка принтера при первом подключении. А именно, я имею в виду момент, когда, когда вы начинаете установку принтера и вас просят выбрать порт, к которому подключено устройство, вы должны явно выбрать LPT1 (потому что материнская плата обычно имеет только один порт LPT).
Многие люди случайно выбирают LPT2 или LPT3, что является ошибкой, и в результате впоследствии тратят много времени, пытаясь выяснить, в чем была ошибка, из-за которой принтер не печатал, и как ее исправить. Поэтому при выборе порта будьте внимательны и убедитесь, что вы выбрали LPT 1, и тогда все будет работать нормально.
И в качестве последнего пункта я расскажу о так называемом параллельном порте, который используется для подключения принтера к компьютеру. Проблема в том, что на некоторых материнских платах параллельный порт отключен по умолчанию, и принтер начинает печатать только после его включения. Но, чаще всего, это происходит в тех случаях, когда батарея, хранящая настройки BIOS, разряжается и все настройки сбрасываются на значения по умолчанию, как, в общем-то, и настройки порта.
В результате при следующем включении принтера он не будет печатать как нужный порт, он просто будет отключен в меню BIOS. Поэтому зайдите в BIOS и проверьте, отключен ли нужный параллельный порт; если там написано «Disable», включите его и наслаждайтесь работой принтера.

Хочу отметить, что эта статья не является пошаговой инструкцией, а лишь некоторыми советами по настройке вашего устройства. Возможно, эти советы и помогут вам понять, почему не печатает ваш принтер, который был подключен через LPT.

Как работает параллельный порт?

Название параллельный LPT получил вследствие того, что передача данных в подсоединяемом к нему кабеле осуществляется параллельным образом, для чего одновременно используется несколько проводников. Именно благодаря этому он существенным образом отличается от сом, который является последовательным. Количество проводников в кабеле, который подключается к LPT, как правило, восемь. Помимо этого, в нем может быть расположено несколько линий, предназначенных для передачи управляющих сигналов. Таким образом, использование порта com по сравнению с LPT имеет ряд сильных ограничений и недостатков.

Несмотря на то что порт Centronics в большей степени использовался для организации подключения между принтером и ПК, тем не менее его применяли и для других целей. К примеру, с помощью LPT можно непосредственным образом соединить друг с другом два персональных компьютера – для этого обычно используется кабель Interlink. До тех пор, пока сетевые карты Ethernet не приобрели широкое распространение, соединение подобного типа пользовалось большой популярностью. Конечно, оно не могло обеспечить пользователей действительно высокими скоростями передачи информации, но, несмотря на это, такой способ подключения двух компьютеров друг к другу в те годы был чуть ли не единственным возможным. Следует добавить, что есть даже специальные ключи электронного типа, которые предназначаются специально для подключения к параллельному порту.

Общие характеристики входных и выходных патрубков

Порты ввода-вывода — это порты связи, которые отвечают за передачу серии данных между двумя сторонами, все они имеют следующие характеристики:

Часы: Этот сигнал отмечает, как часто выполняется передача данных.
Данные Контакты: контакты, которые передают информацию с одной стороны на другую, есть контакты приема, отправки и полнодуплексный режим, которые позволяют данным передаваться тем или иным способом. Если на интерфейсе порта есть несколько контактов данных, мы скажем, что это параллельный порт, если их несколько, мы скажем, что это последовательный порт.

Следует уточнить, что тот факт, что порт является последовательным, вовсе не означает, что он медленнее, поскольку объем отправляемых и / или получаемых данных будет зависеть от их тактовой частоты. Интерфейсы ввода-вывода, а также остальная логика в процессорах развивались с течением времени, и то, что, например, ранее было возможно только с широкими параллельными портами, достигло точки, которая стала возможной с последовательными портами.

Основные особенности работы и использования порта LPT1

Интерфейс: LPT1 использует параллельный интерфейс, в котором данные передаются одновременно по нескольким проводам. В отличие от последовательного интерфейса, что применяется в порту COM, параллельный интерфейс LPT1 позволяет быстро передавать большое количество данных.
Скорость передачи данных: Скорость передачи данных через порт LPT1 может достигать 2 Мегабайта в секунду, что делает его более быстрым по сравнению с другими портами.
Использование внешних устройств: Порт LPT1 широко использовался для подключения принтеров, сканеров, факсов и других периферийных устройств. Он предоставляет возможность передачи данных между компьютером и внешними устройствами.
Программное управление: Порт LPT1 может быть управляем при помощи программного обеспечения, что позволяет осуществлять различные операции, например, печать документов, контроль устройств и многое другое.
Прерывания: Порт LPT1 может генерировать прерывания (IRQ), что позволяет компьютеру мгновенно реагировать на события, происходящие на устройстве, подключенном к порту. Это особенно полезно для обработки событий реального времени.
Совместимость: Порт LPT1 имеет высокую совместимость с устройствами разных производителей и моделей, что делало его популярным выбором для использования с различными периферийными устройствами.

В современных компьютерах порт LPT1 обычно заменяется на более современные интерфейсы, такие как USB или Ethernet. Однако, он все еще может использоваться в некоторых специализированных устройствах или при подключении старых принтеров и оборудования.

Физический интерфейс[править | править код]

Интерфейс разъёма

Базовый интерфейс Centronics является однонаправленным параллельным интерфейсом, содержит характерные для такого интерфейса сигнальные линии (8 для передачи данных, строб, линии состояния устройства).

Данные передаются в одну сторону: от компьютера к внешнему устройству. Но полностью однонаправленным его назвать нельзя. Так, 5 обратных линий используются для контроля над состоянием устройства. В конце 80-х были разработаны методы (см. кабель LapLink), позволявшие пользоваться этими линиями для быстрой двунаправленной передачи данных между двумя компьютерами. Centronics позволяет подключать одно устройство, поэтому для совместного очерёдного использования нескольких устройств требуется дополнительно применять селектор.

Скорость передачи данных может варьироваться и достигать 1,2 Мбит/с.

Упрощённая таблица сигналов интерфейса Centronics

Контакты DB-25 IEEE 1284-A	Контакты Centronics IEEE 1284-B	Обозначение	Примечание	Функция
1	1	Strobe	Маркер цикла передачи (выход)	Управление
2	2	Data 0	Сигнал 0 (выход)	Данные
3	3	Data 1	Сигнал 1 (выход)	Данные
4	4	Data 2	Сигнал 2 (выход)	Данные
5	5	Data 3	Сигнал 3 (выход)	Данные
6	6	Data 4	Сигнал 4 (выход)	Данные
7	7	Data 5	Сигнал 5 (выход)	Данные
8	8	Data 6	Сигнал 6 (выход)	Данные
9	9	Data 7	Сигнал 7 (выход)	Данные
10	10	Acknowledge	Готовность принять (вход)	Состояние
11	11	Busy	Занят (вход)	Состояние
12	12	Paper End	Нет бумаги (вход)	Состояние
13	13	Select	Выбор (вход)	Состояние
14	14	Auto Feed	Автоподача (выход)	Управление
15	32	Error	Ошибка (вход)	Состояние
16	31	Init	Инициализация (выход)	Управление
17	36	Select In	Управление печатью (выход)	Управление
18-25	16-17, 19-30	GND	Общий	Земля

Разъем параллельного порта на материнской плате и кабель Centronics

Разъем порта LPT обычно располагается непосредственно материнской плате, хотя до середины 1990-x гг. он обычно присутствовал на вставляемой в слот расширения так называемой мультикарте, на которой были также расположены другие порты компьютера. Выход порта представляет собой 25-контактный разъем типа «розетка», который называется разъемом DB25.

Для подключения к принтеру используется специальный кабель – кабель Centronics. Один конец (вилка) кабеля Centronics подключается к порту, другой (также вилка) – к специальному разъему принтера. Последний разъем имеет 36 контактов. Следовательно, особенностью кабеля Centronics является то, что он имеет разные разъемы с обеих сторон.

Хотя часто разъем кабеля для материнской платы называется разъемом Centronics, тем не менее, строго говоря, разъемом Centronics называется лишь 36-контактный разъем для подключения к принтеру, а не к материнской плате. Разъем кабеля для подключения к порту называется разъемом Amphenolstacker, от названия разработавшей его американской фирмы Amphenol, производящей разъемы.

Источники

https://doma35.ru/computers/cherez-port-lpt-k-kompyuteru-podklyuchayut/
https://toptitle.ru/chto-takoe-lpt-na-materinskoj-plate/
https://FB.ru/article/381382/lpt-port-osobennosti-i-printsipyi-rabotyi
https://printerdelo.ru/osobennosti-i-princip-raboty-lpt-razema-na-komputere.html
https://autogear.ru/article/381/382/lpt-port-osobennosti-i-printsipyi-rabotyi/

Режимы работы LPT-порта

Существует несколько режимов работы LPT-порта, которые позволяет использовать стандарт IEEE 1284:

SPP (Standard Parallel Port) — представляет собой однонаправленный порт, который отлично совмещается в работе с интерфейсом Centronics.
NibbleMode — использование этого порта является возможностью организации двунаправленного обмена данными в режиме SPP, при помощи использования управляющих линий (4 бит) для передачи данных от периферийного устройства к контроллеру.
Byte Mode— режим для двустороннего обмена данными, который используется довольно редко. Его применяли в некоторых старых контроллерах до принятия стандарта IEEE 1284.
EPP (Enhanced Parallel Port) — над разработкой этого порта работали сразу несколько известных компаний: Intel, Xircom и Zenith Data Systems. По своей работе это двунаправленный порт, который передает данные со скоростью до 2 Мбайт/сек.
ЕСР (Extended Capabilities Port) — этот вариант порта появился в результате работы двух компаний: HP и Microsoft. У него появились уже дополнительные возможности, например, возможность аппаратного сжатия данных, присутствие буфера и способность работать в режиме DMA. Также поддерживает работу двунаправленного обмена данными (симметричного), скорость которого может быть до 2,5 Мбайт/с.

Особенности работы параллельного порта

Благодаря тому, что LPT-порт поддерживает параллельную передачу данных, в первых ПК этот порт считался одним из самых скоростных портов компьютера. Передача данных по нескольким линиям во многом сближает интерфейс LPT по архитектуре с компьютерными шинами. Тем не менее, это обстоятельство накладывает и ограничение на длину кабеля, которая из-за возникающих в кабеле помех не может превышать 5 м.

Максимальное напряжение, использующееся в сигнальных линиях порта, составляет +5 В. Для простой передачи данных требуется всего лишь десять сигнальных линий – это 8 линий собственно данных, линия строб-сигнала, то есть, сигнала о готовности порта к передаче данных, и линия занятости. Остальные линии используются для совместимости со стандартом Centronics.

LPT-порт типа «мама» с нумерацией контактов.

Назначение выводов разъема параллельного порта DB25:

1 – Data strobe (Строб-сигнал)
2-9 – Данные, биты 0-7
10 – Acknowledge (Подтверждение от принтера)
11 – Busy (Занят)
12 – Paper Out (Кончилась бумага)
13 – Select (Принтер активен)
14 – Auto Feed (Автоматическая подача)
15 – Error (Ошибка)
16 – Init (Инициализация принтера)
17 – Select Input (Выбор устройства)
18-25 – Земля

Как подключить принтер через lpt1 порт

Для подключения делаем следующее:

Вставляем кабель в lpt-разъем.
Теперь необходимо настройка. Вызываем системное меню. Для этого нажимается кнопка «Пуск».
Выбираем раздел «Принтеры и факсы».
У нас высветит окно со списком подключенных устройств. Нам нужно найти значок принтера, который используется.
Нажимаем на этот значок правой кнопкой мыши.
Выбираем пункт «Свойства».
Открываем вкладку «Порты».
Определяем порт, который используется.

Если устанавливается новое оборудование, делаем следующее:

Открываем «Пуск».
Выбираем «Панель управления».
Открываем ссылку «Принтеры и прочие устройства».
Разворачиваем «Принтеры и факсы».
Указываем «Установка принтера». Эта команда находится на окне, которое открылось с левой стороны.
Пропускаем первое окно мастера.
Нажимая «Далее».
Применяем флажок рядом с надписью «Локальный». Это появляется на втором окне мастера.
Теперь необходимо подождать, пока принтер определится автоматически.
Если мастер не обнаружил подключенное оборудование, нажимаем далее и выбираем функцию «LPT1»:(Рекомендуемый порт).
Теперь необходимо подтвердить сохранения изменений. Для этого нажимаем кнопку «Далее». Выполняем все последующие рекомендации мастера.

Все перечисленные выше шаги можно сделать такие при установке драйвера для устройства. В комплекте идет диск с приложением, которое настраивает автоматически через мастер установки. В таком случае использовать «Панель управления» нет необходимости, все будет сделано автоматически. Но эту функцию поддерживают только современные устройства.

Оборудование работает через два кабеля. Один из них позволяет передавать устройству питание, необходимее для работы. Другой же передает информацию с компьютера (что именно нужно распечатать). Именно для последнего случая и нужен lpt-разъем, к нему подключается соответствующий кабель.

Lpt порт, нередко называемый параллельным — это один из наиболее старых портов ПК. Хотя, в наши дни такой порт имеется далеко не на всех материнских платах, однако он по-прежнему имеет некоторое распространение, в связи с чем многим пользователям компьютеров и оргтехники, в частности, принтеров, очень интересно узнать о том, что он собой представляет.

Для начала нужно разобрать, что подразумевает под собой аббревиатура lpt порт. Итак, под LPT подразумевается сокращение сочетания нескольких английских слов, а именно: Line Print Terminal. В переводе на русский язык LPT означает построчный принтерный терминал. Исходя из названия, становится понятно, что он в первую очередь предназначен для принтера. Но с теоретической точки зрения, к LPT можно подключать и некоторые другие аппараты. Для этой цели применяют специальный адаптер — переходник lpt. Следует добавить, что он имеет еще одно название, принятое в кругах пользователей – порт принтера.

В целом lpt порт обладает довольно длительной историей развития. Его разработали сотрудники компании Centronics, которая в начале 70-х годов прошлого века специализировалась на производстве матричных печатающих устройств. В начале 80-х годов данный порт принтера стал широко применяться со стороны фирмы IBM, которая использовала его на своих ПК. В то десятилетие lpt-порт даже успел стать стандартным вариантом, необходимым для осуществления подключения устройств с высокими скоростями, имеющихся в те годы.

Первоначально интерфейс LPT был представлен в нескольких отличных друг от друга редакциях. При этом в оригинальной версии он был однонаправленным, т.е. с его помощью можно было осуществлять передачу информации исключительно к периферийному устройству. Безусловно, подобного рода ситуация не устраивала многих пользователей, т.к. уже в те годы выпускались печатающие устройства, требовавшие осуществление передачи данных в двух направлениях. Именно поэтому некоторое время спустя, разработчикам пришлось несколько раз совершенствовать интерфейс LPTl. Данный процесс длился до тех пор, пока не был представлен его стандарт, получивший наименование IEEE 1284. Таким образом, разработчиками была представлена окончательная схема порта. Новый стандарт обладал поддержкой нескольких различных режимов работы. Кроме того, он был совместим с прежними стандартами. В своей финальной редакции интерфейс принтера мог поддерживать достаточно высокую скорость передачи информации на то время, которая достигала 5 Мб/с!

Историческое использование

До появления USB параллельный интерфейс был адаптирован для доступа к ряду периферийных устройств, кроме принтеров. Одно из первых применений параллельного порта было для ключей, используемых в качестве аппаратных ключей, которые поставлялись с прикладным программным обеспечением как форма защиты программного обеспечения от копирования. Другие применения включали приводы оптических дисков, такие как устройства чтения и записи компакт-дисков, Zip-приводы, сканеры, внешние модемы, геймпады и джойстики. Некоторым из самых первых портативных MP3-плееров требовалось подключение к параллельному порту для передачи песен на устройство. Были доступны адаптеры для параллельной работы устройств SCSI. Другие устройства, такие как программаторы EPROM и аппаратные контроллеры, могут быть подключены через параллельный порт.

Интерфейсы

Большинство ПК-совместимых систем в 1980-х и 1990-х годах имели от одного до трех портов, причем интерфейсы связи определялись следующим образом:

Логический параллельный порт 1: порт ввода-вывода 0x3BC, IRQ 7 (обычно в монохромных графических адаптерах)
Логический параллельный порт 2: порт ввода-вывода 0x378, IRQ 7 (выделенные карты ввода-вывода или использование контроллера, встроенного в материнскую плату)
Логический параллельный порт 3: порт ввода-вывода 0x278, IRQ 5 (выделенные карты ввода-вывода или использование контроллера, встроенного в материнскую плату)

Если в 0x3BC нет порта принтера, второй порт в строке (0x378) становится логическим параллельным портом 1, а 0x278 становится логическим параллельным портом 2 для BIOS. Иногда порты принтера переключаются для совместного использования прерывания, несмотря на наличие собственных адресов ввода-вывода (т. Е. Одновременно может использоваться только один из них, управляемый прерыванием). В некоторых случаях BIOS поддерживает и четвертый порт принтера, но его базовый адрес значительно различается у разных поставщиков. Поскольку зарезервированная запись для четвертого логического порта принтера в области данных BIOS (BDA) используется совместно с другими пользователями на машинах PS / 2 и видеокартах, совместимых с S3, в большинстве сред обычно требуются специальные драйверы. Под DR-DOS 7.02 назначение портов BIOS может быть изменено и переопределено с помощью LPT1, LPT2, LPT3 (и необязательно LPT4 ) CONFIG.SYS директивы.

Доступ

Системы, основанные на DOS, делают логические параллельные порты обнаружен BIOS, доступный под именами устройств, таких как LPT1, LPT2 или LPT3 ( что соответствует с логическим параллельным портом 1, 2, и 3, соответственно). Эти имена происходят от таких терминов, как Терминал линейной печати, Терминал локальной печати или Линейный принтер. Аналогичное соглашение об именах использовалось в системах ITS, DEC, а также в CP / M и 86-DOS ( LST).

В DOS доступ к параллельным принтерам можно было получить непосредственно из командной строки. Например, команда « TYPE C: \ AUTOEXEC.BATgt; LPT1: » перенаправит содержимое файла AUTOEXEC.BAT на порт принтера. Устройство PRN также было доступно как псевдоним для LPT1. Некоторые операционные системы (например, многопользовательская DOS ) позволяют изменять это фиксированное назначение различными способами. Некоторые версии DOS используют резидентные расширения драйверов, предоставляемые MODE, или пользователи могут изменить отображение внутри с помощью директивы CONFIG.SYS PRN = n (как в DR-DOS 7.02 и выше). DR-DOS 7.02 также предоставляет дополнительную встроенную поддержку LPT4, если базовая версия BIOS поддерживает ее.

PRN вместе с CON, AUX и некоторыми другими являются недопустимыми именами файлов и каталогов в DOS и Windows, даже в Windows XP. Существует даже уязвимость устройства MS-DOS в имени пути в Windows 95 и 98, которая вызывает сбой компьютера, если пользователь вводит «C: \ CON \ CON», «C: \ PRN \ PRN» или «C: \. AUX \ AUX «в адресной строке проводника Windows. Microsoft выпустила патч для исправления этой ошибки, но недавно установленные операционные системы Windows 95 и 98 по-прежнему содержат ошибку.

Для достижения того же эффекта существовала специальная команда « ПЕЧАТЬ ». Microsoft Windows по- прежнему обращается к портам таким образом во многих случаях, хотя это часто довольно скрыто.

В SCO UNIX и Linux первый параллельный порт доступен через файловую систему как / dev / lp0. Устройства Linux IDE могут использовать драйвер paride (IDE параллельного порта).

Способы решения проблем

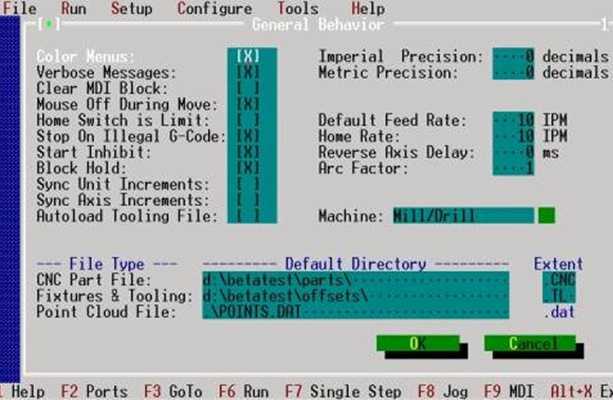

Одной из основных проблем подключения ЧПУ станков через LPT является использование неподходящих программ. Если программное несовместимо с портом, то его нельзя будет использовать, даже если он обратится к драйверам.

В списке совместимых программ находятся:

K-cam;
Mach;
CNC Turbo.

В перечисленных программах управление рассчитано под интерфейс LPT.

Еще одна проблема заключается в работе схемы порта. Она функционирует через:

USB-разъем компьютера;
отдельный блок;
стабилизатора станка.

Если один из вариантов откажет, исправная эксплуатация схемы будет нарушена. Могут возникнуть перебои в работе, или же система перестанет функционировать. Чтобы правильно подключить инструмент к компьютерному устройству, следует руководствоваться стандартами RS-232. С их помощью можно произвести отдельную настройку коммуникационной программы и характеристик числового программного управления.

Система ЧПУ должна находиться в режиме передачи-приема команд. В противном случае оборудование может не работать, поскольку передача данных будет нарушена. На приборах заводского производства имеется инструкция по настройке агрегата.

Следующая проблема может возникать при сложной обработке. Сложная обработка предполагает большие объемы передачи управляющей программы, с которым память системы ЧПУ справиться не может. Для решения этой проблемы потребуется использование системы DNC. Она повышает технологические возможности устройства, и позволяет выполнять обработку заготовок с различными формами.

На современных агрегатах предусмотрено использование локальных сетей. Они являются более быстрым и удобным способом передачи необходимых данных. В этом случае для управления потребуется подключение к интернету.

Совместимость современных устройств

Однако существуют специальные адаптеры и конвертеры, которые позволяют подключить устройства с портом LPT1 к современным компьютерам. Например, существуют USB-адаптеры LPT1, которые позволяют подключить принтеры и другие устройства с портом LPT1 к компьютеру через USB-порт. Таким образом, совместимость современных устройств и порта LPT1 достигается с помощью специального оборудования.

Однако следует учитывать, что совместимость не всегда гарантирована, поскольку некоторые современные устройства могут не поддерживать порт LPT1 или работать некорректно через адаптеры. Поэтому перед приобретением адаптера необходимо убедиться в его совместимости с конкретным устройством.

Преимущества	Недостатки
Возможность использовать старые принтеры и устройства без необходимости покупки нового оборудования.	Низкая скорость передачи данных по сравнению с более современными интерфейсами.
Поддержка некоторых специализированных устройств, которые не имеют альтернативных интерфейсов.	Ограниченная совместимость с современными компьютерами.
Низкая стоимость адаптеров и конвертеров, поскольку порт LPT1 является устаревшим.	Непростота настройки и подключения для пользователей без специальных знаний.

В целом, совместимость современных устройств и порта LPT1 возможна, но требует использования специальных адаптеров и может иметь некоторые ограничения. Пользователям рекомендуется перед покупкой адаптера тщательно изучить его характеристики и совместимость с устройством, которое они планируют подключить.

Текущее использование

Для потребителей USB и компьютерные сети заменили параллельный порт принтера для подключения как к принтерам, так и к другим устройствам.

Многие производители персональных компьютеров и ноутбуков считают параллельный порт устаревшим портом и больше не включают параллельный интерфейс. На меньших машинах меньше места для больших соединителей параллельного порта. Доступны адаптеры USB-to-parallel, которые позволяют принтерам, работающим только в параллельном режиме, работать с системами, поддерживающими только USB. Существуют карты PCI (и PCI-express) с параллельными портами. Есть также несколько серверов печати, которые обеспечивают интерфейс для параллельных портов через сеть. Микросхемы USB-to-EPP также могут позволить другим устройствам, не являющимся принтерами, продолжать работать на современных компьютерах без параллельного порта.

Для любителей электроники параллельный порт по-прежнему остается самым простым способом подключения к внешней печатной плате. Он быстрее, чем другой распространенный устаревший порт (последовательный порт), не требует преобразователя из последовательного в параллельный и требует гораздо меньше логики интерфейса и программного обеспечения, чем целевой интерфейс USB. Однако в операционных системах Microsoft более поздних, чем Windows 95/98, пользовательские программы не могут напрямую записывать или читать LPT без дополнительного программного обеспечения (расширений ядра).

Современные фрезерные станки с ЧПУ также часто используют параллельный порт для прямого управления двигателями станка и навесным оборудованием.

Что значит порт принтера lpt1: подробное объяснение и функциональность

Порт принтера LPT1 имеет 25-контактный разъем типа D-суб, который позволяет передавать данные и сигналы управления между компьютером и устройством вывода. Обычно порт LPT1 находится на задней панели компьютера.

Порт LPT1 поддерживает двунаправленную передачу данных, что означает, что информация может передаваться как от компьютера к принтеру, так и от принтера к компьютеру. Это позволяет получать обратную связь от устройств и контролировать их состояние.

Традиционно порт LPT1 использовался для подключения принтеров, однако в наше время использование этого порта значительно сократилось из-за развития более современных технологий передачи данных, таких как USB и Ethernet.

Тем не менее, некоторые старые принтеры и специализированное оборудование все еще могут требовать подключения через порт LPT1. Для использования порта LPT1 на современных компьютерах может потребоваться использование адаптера для подключения к USB или PCI.

Выводя вскрытым, порт принтера LPT1 обеспечивает возможность подключенных устройств вывода к компьютеру и позволяет передавать данные между ними. Несмотря на то, что его популярность значительно снизилась, порт LPT1 все еще остается полезным для определенных устройств и специализированного оборудования.

Итог

В заключение можно сказать, что параллельный порт Line Print Terminal является интерфейсом ПК, который к нашему времени уже порядком устарел. Несмотря на большое распространение в последние десятилетия прошлого столетия, на сегодняшний день данный порт не располагает большой поддержкой со стороны многих компаний, выпускающих компьютерное оборудование, оргтехнику и программное обеспечение. Несмотря на это, LPT по-прежнему с успехом применяется на многих устаревших к нашему времени моделях ПК и печатающих устройств. Но довольно часто для организации подключения между компьютером и старым принтером требуется наличие переходника com-lpt. Сегодня их в принципе можно найти в продаже, но при наличии необходимых знаний и навыков, спять такой переходник можно абсолютно самостоятельно.
