Конденсатор в цепях электрического тока
Итак, мы более-менее разобрались, что такое конденсатор, но как устроен этот элемент, еще толком не разобрали.
Цепь постоянного тока
Проще говоря, конденсатор, или «кондер», как его обычно называют, представляет собой небольшой элемент, который, подобно батарее, способен накапливать в себе определенный заряд, который готов к разрядке за несколько долей секунды
Чтобы проводник разрядился, он должен замкнуть контакты напрямую или через цепь. Вроде бы все понятно, а вот как протекает ток в конденсаторе при подключении к сети.
Начнем с постоянного тока и проведем небольшой эксперимент. Для этого нам понадобится сам конденсатор, источник постоянного тока на 12 Вольт и лампочка с проводами, даже на 12 Вольт.

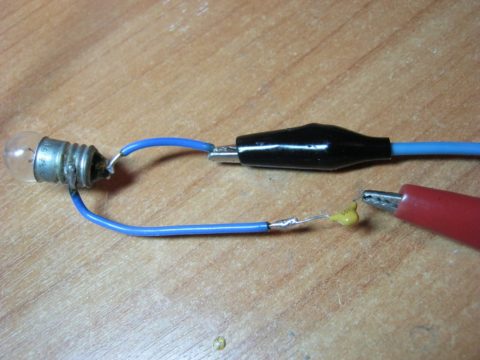

Все элементы собраны в цепочку
Соединяем все это воедино, как показано на фото выше, и видим, что ничего не происходит — свет не горит.
Подключение байпаса конденсатора
- Модифицируем положение «крокодила», чтобы позволить току обходить конденсатор. И тут! Свет горит! Почему это происходит?
- все просто, просто помните, что ток течет через конденсатор только тогда, когда он заряжается и разряжается, а напряжение всегда будет отставать от тока.
- Разряженный конденсатор похож на короткое замыкание в цепи: при подключении к источнику напряжения в первый момент нет напряжения, но есть ток, который в этот момент максимальный (вот и задержка).
- Ток течет через конденсатор и начинает накапливать заряд, увеличивая его внутреннее напряжение, пока оно не совпадет с напряжением источника питания, и конденсатор не заполнит всю свою емкость.
- В этот момент ток перестает течь, и, поскольку конденсатор не может быть разряжен, лампа в результате не загорится.
- Этот процесс можно сравнить с водяной системой в виде сообщающегося сосуда, разделенного заслонкой, при этом одна часть пуста, а другая полна. Уберите препятствие, и вода будет стекать во второй сосуд до тех пор, пока давления не выровняются, то есть давление не упадет до нуля.
- Что произойдет, если конденсатор отключится от цепи и закорочен? Да все так же! Сначала ток будет максимальным при постоянном напряжении. Ток будет продолжаться, а напряжение будет следовать за ним, пока весь заряд не разрядится.
- Опять же, например, возьмем систему водоснабжения, состоящую из полного бака, который будет играть роль конденсатора, и крана на нем, через который можно будет сливать воду. Он открывает кран, и мы видим, что вода сразу начала течь, а давление (напряжение) будет постепенно уменьшаться по мере опорожнения емкости.
Такие же схемы характерны для синусоидального тока, о котором мы сейчас и поговорим.
Влияние ESR и vloss на работу электронных устройств
ESR представляет собой сопротивление, которое имеет конденсатор при пропускании переменного тока. Оно возникает из-за неидеальности материалов конденсатора и соединений между его пластинами. Высокий уровень ESR может привести к увеличению потерь энергии, повышению температуры и снижению эффективности конденсатора. Кроме того, высокий ESR может вызвать резкое падение напряжения и перекрытие сигналов, что может привести к сбою работы электронных устройств.
Vloss, или потери энергии внутри провода конденсатора, также влияют на работу электронных устройств. Они могут возникать из-за различных факторов, таких как сопротивление проводников и диэлектрических материалов. Потери энергии в неправильно подобранном конденсаторе могут привести к неправильной работе схемы, перегреву и снижению долговечности электронного устройства.
При выборе электролитического конденсатора для электронного устройства необходимо обратить внимание на значения ESR и vloss. Они должны быть минимальными, чтобы обеспечить стабильную и эффективную работу устройства
Также стоит учитывать рабочую температуру и рабочую частоту, так как ESR и vloss могут изменяться в зависимости от этих параметров.
Таблицы с показателями ESR и vloss для различных типов электролитических конденсаторов помогут выбрать подходящий конденсатор для конкретного электронного устройства. Эти таблицы могут быть представлены производителями и доступны в спецификациях продукции.
В итоге, правильный выбор электролитических конденсаторов с низкими значениями ESR и vloss является важным фактором для обеспечения надежной работы электронных устройств, устойчивого долгосрочного функционирования и предотвращения возможных сбоев и повреждений.
Реактивное сопротивление конденсатора.
Электрический ток в конденсаторе — это часть или комбинация процессов зарядки и разрядки — накопление и выделение энергии электрическим полем между его пластинами.
В цепи переменного тока конденсатор будет заряжаться до определенного максимального значения, пока ток не изменится на противоположное. Следовательно, в моменты пикового значения напряжения на конденсаторе ток в нем будет нулевым. Следовательно, напряжение на конденсаторе и ток всегда будут иметь разницу во времени в четверть периода.
В результате ток в цепи будет ограничиваться падением напряжения на конденсаторе, которое создает реактивное сопротивление переменного тока, обратно пропорциональное скорости изменения тока (частоты) и емкости конденсатора.
Если к конденсатору приложить напряжение U, ток сразу же начнется с максимального значения, а затем уменьшится до нуля. В этот момент напряжение на его выводах увеличится от нуля до максимума. В результате напряжение на синфазных обкладках конденсатора отстает от тока на угол 90 °. Этот сдвиг называется отрицательным.
Ток в конденсаторе является производной функцией его заряда i = dQ / dt = C (du / dt).
Производная sin (t) будет cos (t) или равной ей функцией sin (t + π / 2).
Итак, для синусоидального напряжения u = Uampin (ωt) запишем выражение для мгновенного значения тока следующим образом:
i = UampωCsin (ωt + π / 2).
Следовательно, мы выражаем связь между эффективными значениями .
Закон Ома гласит, что 1 / ωC есть не что иное, как реактивное сопротивление для синусоидального тока:
В технической литературе реактивное сопротивление конденсатора часто называют емкостным. Его можно использовать, например, при организации емкостных делителей в цепях переменного тока.

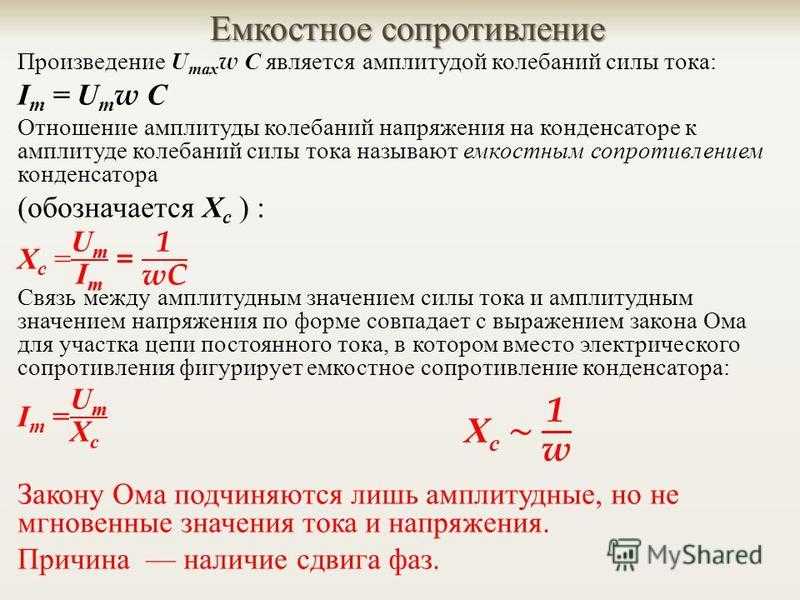

Емкостное сопротивление
Резонанс в электрической цепи
Подключив генератор синусоидальной волны, осциллограф может регистрировать увеличение тока при увеличении частоты. Во время эксперимента необходимо поддерживать такую же амплитуду на входе.
Текущее изменение
В следующих разделах публикации описывается, почему происходят указанные явления.
Понятие ёмкости
Приведенная выше схема типовой конструкции подразумевает влияние следующих параметров на способность накапливать определенный заряд (q):
- площадь (S) пластин или рабочих пластин;
- расстояния (d) между этими функциональными компонентами;
- диэлектрические характеристики слоя (а — диэлектрическая проницаемость).
Узнав значения перечисленных величин, можно рассчитать напряжение:
E = q / (e * S).
Суммарные свойства (емкость) определяются по следующей формуле:
С = (e * S) / d = q / U, где U — напряжение.
Для случая с переменным током необходимо учитывать изменение параметров в определенном временном интервале:
I = q / t.
Учитывая приведенные выше зависимости, после несложных математических преобразований можно создать алгоритм расчета силы тока, которая будет проходить по цепи:
I = (C * ΔU) / Δt = f * C * Uo cos f * t = Io * sin (f * t + 90), где f — частота сигнала.
Векторное представление
Для наглядности процессов основные электрические параметры удобно представить в векторной форме. Для учета замедления процессов энергообмена введено понятие емкостного сопротивления (Xc).
Объяснение общих зависимостей
График и векторное представление показывают отставание напряжения от тока, протекающего в цепи, на 90 ° (π / 2).
Довожу до вашего сведения. Обратный эффект наблюдается, если в цепь включить индукционную катушку. В этом случае напряжение будет опережать ток по фазе на аналогичный угол (90°).
Приведенные выше характеристики подтверждают наличие реактивных компонентов в конденсаторах и катушках соответственно. В упрощенной форме сопротивление Xc выражается как обратная зависимость от частоты и емкости:
Хс = 1 / (f * C).
Представленная формула может быть использована для расчета фильтров, колебательных цепей и других схем.
График ёмкостного сопротивления
Выше указано, может ли через конденсатор протекать постоянный ток. Наличие диэлектрического слоя препятствует свободному течению электронов через эту область. Этот материал только накапливает заряды, но при том же потенциале это эквивалентно разрыву проводника. При работе с переменным сигналом ток смещения в пределах этой зоны выполняет функцию «соединительной» цепи.
Зависимость реактивного сопротивления конденсатора от частоты сигнала
Выводы:
- отсутствие колебательных процессов (f = 0) соответствует снижению проводимости до нуля, что аналогично разрыву цепи;
- с увеличением емкости сопротивление конденсатора уменьшается;
- чем выше частота, тем лучше проводимость.
Работа (мощность) в ёмкостной нагрузке
Выше отметим цикличность обмена энергией между источником переменного сигнала и подключенным конденсатором.
Власть
На схемах показаны процессы в конденсаторе на примере сжатия / растяжения пружины под действием внешней силы. В идеальных условиях нет потерь энергии. Однако в реальной ситуации необходимо учитывать потребление энергии по активному сопротивлению соединительных кабелей и других компонентов схемы. Снижение КПД объясняется ухудшением функционального состояния диэлектрика.
Прочие параметры
Для уточнения расчетов используется эквивалентная схема изделия со следующими элементами:
- емкость;
- электрические сопротивления изоляционного слоя, контактных и токопроводящих элементов конструкции;
- индуктивные реактивные компоненты.
Довожу до вашего сведения. После отключения нагрузки происходит небольшое повышение напряжения на конденсаторе (поглощение заряда). Также есть температурная зависимость рабочих параметров.
Оценка качества конденсатора
Конденсаторы используются в различных электронных устройствах и скрыты от глаза обычного пользователя. Однако, оценка качества конденсатора может быть важна для правильного функционирования устройства.
Одним из параметров оценки является допустимое отклонение от емкости, указанной на упаковке. Величина отклонения зависит от класса точности (обычно от 5% до 20%). Для проверки емкости необходимо использовать дополнительные устройства — импедансметры и ёмкостные мосты.
Также, важным параметром является допустимое значение ESR (значение импеданса на высоких частотах). Высокое значение ESR может привести к снижению чувствительности устройства или даже к его поломке. Чтобы оценить ESR, следует использовать специальные тестеры, которые применяются для измерения параметров конденсаторов.
Другим важным параметром является температурный диапазон работы конденсатора. Для этого, на упаковке конденсатора указывается температура работы в градусах Цельсия. Использование конденсатора вне допустимой температурной области также может привести к его поломке.
Важно помнить, что любое механическое повреждение или избыточное напряжение на конденсаторе может привести к его поломке. Поэтому, важно правильно оценивать качество конденсатора перед его установкой в устройство
Vloss конденсатора – показатель потерь энергии
Конденсаторы с низким значением Vloss обладают малыми потерями энергии и хорошей эффективностью. Они могут быть использованы в различных электронных устройствах, таких как фильтры, резонансные контуры и т.д. Низкий показатель Vloss также означает более стабильную работу конденсатора в широком диапазоне частот.
С другой стороны, конденсаторы с высоким значением Vloss теряют большую часть энергии в виде тепла. Это может негативно сказываться на их эффективности и может быть нежелательным в некоторых приложениях. Однако, высокое значение Vloss может быть желательным в некоторых схемах, где необходимо демпфирование колебаний или потери энергии для определенных эффектов.
Если вы выбираете конденсатор для своей схемы или проекта, важно учитывать значение Vloss. Оно должно соответствовать требованиям и целям вашего приложения
Не забывайте проверить спецификации конденсатора, чтобы удостовериться, что его значение Vloss соответствует вашим потребностям.
Что означает показатель Vloss
Высокий показатель Vloss указывает на большие потери энергии и нежелательное поведение конденсатора. Это может быть связано с различными факторами, такими как высокая рабочая температура, повышенное сопротивление или низкое качество материалов, из которых изготовлен конденсатор.
Низкий показатель Vloss является предпочтительным, поскольку он указывает на меньшие потери энергии и более эффективную работу конденсатора
Это особенно важно в приложениях, где точность и стабильность сигнала играют важную роль
При выборе конденсатора для определенного приложения необходимо обратить внимание на показатель Vloss. Оптимальное значение зависит от требований и характеристик конкретной системы
Также рекомендуется учитывать другие параметры, такие как ёмкость, напряжение и температурный диапазон работы, чтобы обеспечить надежную и эффективную работу конденсатора в заданных условиях.
Какой должен быть показатель Vloss
Идеальный конденсатор имеет показатель Vloss равный нулю, что означает, что внутреннее сопротивление и затраты энергии на ее преобразование крайне малы. Однако, на практике полностью избавиться от потерь свернуть невозможно, так как сопротивление проводников и другие физические параметры вносят свой вклад.
В зависимости от конкретной задачи и типа используемого конденсатора, показатель Vloss может быть различным. Однако, в большинстве случаев его значение должно быть как можно ближе к нулю. Это объясняется тем, что большие потери энергии могут стать причиной возникновения дополнительных искажений и переходных процессов в схеме, что может повлиять на точность измерений, надежность работы и срок службы устройства, в котором используется конденсатор.
При выборе конденсатора, следует обратить внимание на его параметр Vloss и выбрать компонент с наименьшим значением. Оптимальное значение показателя зависит от конкретных требований и характеристик системы, поэтому обычно рекомендуется проконсультироваться с профессиональными инженерами или обратиться к технической документации производителя для определения оптимального значения Vloss для конкретных условий
Свойства и выполняемые функции
Закон Ома для переменного тока
Обнаруживаемая накопительная емкость определяется размером пластин и расстоянием между ними, а также диэлектрическими характеристиками промежуточного слоя. Заряд сохраняется после отключения питания. Если нагрузка подключена, энергия может выполнять необходимые ей полезные функции.
Узкополосный фильтр
На рисунке показано устройство, которое сокращает небольшую часть спектра. Показанная на графике рабочая частота определяется параметрами цепи, состоящей из конденсатора и индуктивности. В этом примере выполняются функции фильтрации входного сигнала.
Назначение и функции конденсаторов
Конденсатор играет огромную роль как в аналоговой, так и в цифровой технике. Они бывают электролитическими и керамическими и отличаются своими свойствами, но не общим понятием. Примеры использования:
- Отфильтровывает высокочастотные помехи;
- Уменьшает и разглаживает рябь;
- Разделите сигнал на составляющие постоянного и переменного тока;
- Накапливайте энергию;
- Его можно использовать как источник опорного напряжения;
- Создайте резонанс с катушкой индуктивности для усиления сигнала.
Примеры использования
Усилители обычно используются для защиты сабвуферов, мощности фильтров, термостабилизации и разделения постоянного и переменного тока. А электролитик в автономных схемах с микроконтроллерами может обеспечивать питание длительное время за счет большой емкости.
В этой схеме транзистор VT1 постоянно открыт для усиления звука без искажений. Но если вход замыкается или по нему течет постоянный ток, транзистор откроется, перейдет в насыщение и перегреется. Чтобы этого не произошло, нужен конденсатор. C1 позволяет отделить начальную константу от переменной. Переменный сигнал легко проходит на базу транзистора, а постоянный — нет.
С2 вместе с резистором R3 выполняет функцию термостабилизации. При работе усилителя транзистор нагревается. Это может исказить сигнал. Следовательно, резистор R3 помогает поддерживать рабочую точку во время нагрева. Но когда транзистор холодный и стабилизация не требуется, резистор может снизить мощность усилителя. Следовательно, в игру вступает C2. Он проводит через себя усиленный сигнал, отклоняя резистор, не снижая номинальные характеристики цепи. Если его емкость меньше расчетной, он начнет вносить фазовые искажения в выходной сигнал.
Для правильной работы схемы необходима хорошая мощность. Когда схема потребляет больше тока при пиковых значениях, это всегда является большой нагрузкой на источник питания. C3 отфильтровывает шум мощности и помогает снизить нагрузку. Чем выше мощность, тем лучше звук, но до определенных значений все зависит от схемы.
И блоки питания работают по тому же принципу, что и предыдущая схема питания, но здесь требуется гораздо большая мощность. На этой схеме емкость электролита может составлять 1000 мкФ или 10000 мкФ.
Керамические конденсаторы также можно подключить параллельно диодному мосту, который будет обходить схему от высокочастотных помех и шумов от сети 220В.
Фазовые искажения
Конденсатор может искажать переменный сигнал по фазе. Это связано с неправильным расчетом емкости, общего сопротивления и взаимодействия с другими радиодетали. Не забывайте, что любой радиокомпонент имеет как реактивное, так и активное сопротивление.
ESR конденсатора – эквивалентное последовательное сопротивление
ESR конденсатора влияет на его эффективность и работоспособность. Если ESR значительно выше нормы, это может привести к непредвиденным последствиям, таким как нагрев конденсатора, ухудшение электрических характеристик цепи, снижение емкости и деградация работы всей системы.
Величина ESR конденсатора зависит от нескольких факторов, включая материал диэлектрика, качество производства и емкость конденсатора. Чем ниже ESR конденсатора, тем лучше его характеристики и производительность. Производители обычно указывают ESR в технической документации или на самом конденсаторе, чтобы потребители могли выбирать оптимальный компонент.
ESR конденсатора относится к одним из основных параметров, которые нужно учитывать при выборе конденсатора для определенных приложений
Он может существенно влиять на работу электрической системы в целом, поэтому важно подобрать конденсатор с оптимальной ESR для обеспечения стабильной и эффективной работы устройства
Что означает показатель ESR
Высокий показатель ESR может указывать на проблемы с конденсатором, такие как повреждение, неправильное соединение или низкое качество конденсатора. Большое сопротивление может привести к плохому электрическому контакту и плохой стабильности электролитического конденсатора, что может повлечь за собой снижение его емкости и плоскость фазовой характеристики.
В идеале, показатель ESR должен быть минимальным, причем допустимые значения могут зависеть от конкретных требований и характеристик проекта. Оптимальный показатель ESR для конкретного применения должен учитывать требования по энергетической эффективности, стабильности и долговечности системы.
Какое должно быть сопротивление ESR конденсатора
Нормальное значение ESR зависит от типа конденсатора и его рабочей частоты. Различные приложения требуют различных значений ESR в конденсаторе. Чтобы приблизительно определить нормальное значение ESR, можно просмотреть документацию или спецификации на конкретную модель конденсатора.
Однако, обычно нормальное значение ESR лежит в диапазоне от 0,01 Ом до 0,5 Ом. Ниже 0,01 Ом может свидетельствовать о высоком качестве конденсатора. Значение ESR более 0,5 Ом может указывать на неисправность или повреждение конденсатора.
ESR также может меняться с течением времени и под воздействием различных факторов, таких как изменение рабочей температуры или воздействие внешних электрических полей. Поэтому рекомендуется периодически проверять ESR конденсаторов для уверенности в их надлежащей работоспособности.
| ESR (Ом) | Состояние конденсатора |
|---|---|
| Менее 0,01 | Высокое качество |
| 0,01 — 0,5 | Нормальное состояние |
| Более 0,5 | Неисправность или повреждение |
Виды коэффициента потерь и их применение
Коэффициент потерь (vloss) является одним из важных параметров, определяющих эффективность работы конденсатора. Он описывает потери энергии в конденсаторе при его работе. Чем меньше значение коэффициента потерь, тем более эффективно конденсатор выполняет свою функцию.
Существует несколько видов коэффициента потерь, которые отражают различные причины энергетических потерь в конденсаторе. Рассмотрим основные из них:
1. Коэффициент потерь, связанный с диэлектрическим материалом
Данный вид коэффициента потерь (который обычно обозначается как tan δ) определяет потери энергии внутри диэлектрического материала конденсатора. Он зависит от характеристик материала, таких как проводимость, диэлектрическая проницаемость и температура. Чем меньше значение tan δ, тем меньше энергии теряется в диэлектрике и тем более эффективно работает конденсатор.
2. Коэффициент потерь, связанный с ESR
ESR (Equivalent Series Resistance) — это суммарное сопротивление, которое возникает внутри конденсатора при прохождении переменного тока. Величина ESR зависит от конструктивных особенностей конденсатора, использованных материалов и производственного процесса. Высокое значение ESR влияет на эффективность работы конденсатора и может приводить к его нагреву и повышенным энергетическим потерям. Обычно ESR задается в корпусе конденсатора и измеряется в омах.
3. Коэффициент потерь, связанный с ESRSR
ESRSR (Equivalent Series Resistance and Self Resonance) — это комбинированный коэффициент потерь, который учитывает как ESR, так и саморезонанс конденсатора. Он дополнительно учитывает энергетические потери, связанные с саморезонансом конденсатора, который происходит при достижении резонансной частоты. Частота саморезонанса определяется индуктивностью и емкостью конденсатора, а энергетические потери в этом режиме могут быть значительными. Низкое значение ESRSR позволяет достичь более эффективной работы конденсатора.
Все эти виды коэффициента потерь влияют на работу конденсатора и должны быть учтены при проектировании и выборе конденсаторов для различных приложений.
Применение на практике
Свойства конденсатора используются в конструкции различных фильтров. Действие емкостного сопротивления в этом случае зависит от способа подключения детали:
- Если его подключить параллельно нагрузке, вы получите фильтр, который отбрасывает высокие частоты. По мере их роста сопротивление конденсатора уменьшается. В результате нагрузка на высоких частотах отклоняется больше, чем на низких частотах.
- Если деталь подключена последовательно с нагрузкой, получается фильтр низких частот. Эта схема также не допускает прохождения постоянного напряжения.
- Еще одна область применения — отделение переменной составляющей от постоянной. Например, в финальных каскадах усилителей звука. Чем выше емкость, тем меньшую частоту может воспроизводить подключенный динамик.
В силовых фильтрах наряду с емкостным сопротивлением также используется свойство накопления и высвобождения заряда. В момент увеличения нагрузки емкость заряженного фильтра разряжается, обеспечивая дополнительную энергию. Он также подавляет пульсации и другие паразитные сигналы, пропуская их через себя и замыкаясь на общий поток. Таким образом обеспечивается сглаживание и поддержание напряжения на нагрузке в заданных пределах, а также устранение нежелательных межкаскадных соединений, вызывающих нестабильную работу.
Измерение сопротивления конденсаторов.
Способы устранения Vloss конденсатора
При обнаружении проблем с Vloss конденсатора рекомендуется применить следующие способы устранения неполадок:
- Проверить напряжение питания. Недостаточное напряжение может быть причиной Vloss конденсатора. Убедитесь, что конденсатор подключен к правильному и стабильному источнику питания с соответствующим напряжением.
- Провести замеры емкости. Используйте мультиметр или специализированные приборы для измерения емкости конденсатора. Если измеренное значение различается сильно от номинала, это может указывать на повреждение или деградацию конденсатора.
- Проверить соединения. Неплотное или неустойчивое соединение между конденсатором и другими элементами схемы может приводить к увеличению Vloss конденсатора. Проверьте клеммы и провода на предмет повреждений или окисления, а также убедитесь, что соединения сделаны качественно.
- Заменить конденсатор. Если все предыдущие меры не помогли устранить проблему, возможно, требуется замена самого конденсатора. При выборе замену, обратитесь к документации или производителю для получения информации о требуемых характеристиках и правильного типа конденсатора.
- Проверить рабочие условия. Некоторые конденсаторы имеют ограничения по работе в условиях повышенной температуры, влажности или электромагнитных помех. Если конденсатор эксплуатируется в таких условиях, возможно, необходимо принять меры для снижения неблагоприятного влияния на конденсатор.
Устранение Vloss конденсатора требует внимательности и аккуратности. Если у вас нет навыков или опыта в работе с электроникой, рекомендуется обратиться к квалифицированному специалисту для проведения диагностики и ремонта.
Как рассчитать Xc
Сила тока цепи с индикаторами постоянного напряжения на момент работы электрического конденсатора равна 0. Ее значения в цепи с переменным напряжением после подключения конденсатора I? 0. Следовательно, конденсатор подает меньше Xc в цепь переменного напряжения, чем в цепь постоянного напряжения.
Формула расчета показателя напряжения за одну секунду
Формула для расчета величины электрического тока в мгновение ока
Оказывается, изменения напряжения отличаются по фазе от изменений тока на / 2.
По закону, сформулированному Омом, показатели силы электрического тока прямо пропорциональны величине напряжения цепи. Формула расчета наибольших значений силы тока и силы тока:
Максимальные значения силы тока и силы тока можно рассчитать по формуле
Итоговая формула для расчета емкости в цепи переменного тока
= 2πf.
f — показатель частоты непостоянного тока, измеряемый в герцах;
— показатель угловой частоты тока;
C — размер конденсатора в фарадах.
Важно! Xc не действует как параметр проводника, он зависит от характеристики электрической цепи, такой как частота электрического тока. Увеличение значений этой величины вызывает увеличение пропускной способности конденсатора (снижается предел его устойчивости к непостоянному току)
Увеличение значений этой величины вызывает увеличение пропускной способности конденсатора (снижается предел его устойчивости к непостоянному току).
Представьте, что в цепь подключен конденсатор емкостью 1 мкФ. Необходимо рассчитать уровень емкости на частоте 50 Гц и как изменяется емкость цепи переменного тока на частоте 1 кГц. Амплитуда подаваемого на конденсатор напряжения 50 В.
После ввода данных в формулу, определяющую Xc, вы получите следующие значения:
Результат для частоты 50 Гц
Результат для 1 кГц
Емкостное сопротивление приравнивается к отношению отклонений колебаний напряжения на выводах электрической цепи с емкостными параметрами (с малыми индуктивным и активным сопротивлениями) к колебаниям электрического тока цепи. Это эквивалент электрического конденсатора.
