ФОРМАТЫ ДЛЯ МНОГОТИРАЖНЫХ ИЗДАНИЙ В ОБЛОЖКЕ

Точные размеры форматов для книг больших тиражей в обложке \ могут отличаться на несколько миллиметров в любом из направлений, но стандартные размеры следующие:

Таблица 4

Название	Обрезной размер (мм)	Эквивалент (дюймы)	Наиболее близкие аналоги по форматам в России
Формат А	178×111	7×4 3/8	75×90/32
Формат В	198×129	7 3/4×5 1/8	84×108/32

Для лучших образцов художественной литературы и для технической литературы обычно используется больший формат В, в то время как массовые издания – любовные романы, детективы, триллеры и тому подобное – обычно издаются в формате А.

При индустрии с высоким уровнем стандартизации отход от этих двух форматов нежелателен: книжные киоски и магазины требуют, чтобы книги имели соответствующие предназначенным для них полкам размеры, а возможности печатных машин в полной мере соответствуют именно этим двум форматам.

Формат А

Ширина рулона, используемого для получения данных форматов, зависит от типа печатной машины, но для формата А обычно применяются рулоны шириной 1104 мм (для печатных машин «96 страниц формата А» с 48 страницами на форме) или с шириной 1472 мм (для печатных машин «128 страниц формата А» с 64 страницами на форме). В обоих случаях страницы располагаются вдоль рулона горизонтально следующим образом: 6 страниц горизонтально в 8 рядов для форм 96-страничной печатной машины, и 8 страниц горизонтально в 8 рядов для 128-страничной печатной машины. В обоих случаях подразумевается поперечное направление волокон.

Формат В

Формат В обычно требует ширины рулона 1224 мм (для печатных машин «96 страниц формата В» с 48 страницами на форме). При размещении страниц используется поперечное направление волокон. При этом 6 страниц располагаются горизонтально в форме, составляя один из восьми рядов.

Для стандартизованных потоков газетных и многотиражных информационных изданий удобна именно такая раскладка в массовом производственном процессе, который гораздо более организован и отработан, чем другие процессы в книгопроизводстве.

ИСПОЛЬЗОВАНИЯ ФОРМАТА А4

Обрезные страницы формата А4, являются, пожалуй, наиболее распространенным форматом в Великобритании и Европе и используются для журналов, газет и всех видов печатной почтовой бумаги. Размеры обрезного листа являются универсальным стандартным форматом для фотокопировальных устройств, лазерных и матричных принтеров, а также для небольших офсетных печатных машин.

При печати изданий в одну краску этот формат хорошо подходит для справочников, словарей, ежегодных изданий, инструкций и изданий с отрывными листами, когда большое количество информации должно быть размещено на ограниченном пространстве. Этот относительно широкий формат по отношению высоты к ширине (более, чем 100:70) хорошо подходит для многоколонной верстки.

Этот формат также может считаться относительно большим по высоте для практических целей. Множество книжных полок рассчитаны по высоте на книги формата А4, но не более того; поэтому книгоиздатели, которые допускают при обрезке несколько большую высоту листа, чем для формата А4, рискуют вызвать неудовольствие ряда покупателей, особенно если это библиотеки или объединения книголюбов.

Формат А4 популярен при рулонной печати больших тиражей, особенно для массовых красочно оформленных изданий: путеводителей и туристических справочников, литературы для досуга и отдыха.

ИСПОЛЬЗОВАНИЕ ПЕЧАТНОЙ И ПЕРЕПЛЕТНОЙ ТЕХНИКИ

Если нестандартные форматы предполагается использовать регулярно, следует рассмотреть типы печатных станков и переплетных машин, чтобы оценить их возможности.

Предположим, вы подбираете формат для цветного издания большого размера при планируемом тираже–экземпляров. Видимо, лучше всего для этих целей подойдут большие 4-красочные листовые печатные машины. В качестве примера приведем характеристики полиграфической машины типа Roland.

Таблица 7

Печатная машина	Максимальный размер листа (мм)
Roland 800/Ultra 5	890×1260
Roland 800/Ultra 5B	920×1300
Roland 800/Ultra 6	1100×1400
Roland 800/Ultra 7	1100×1600
Roland 800/Ultra 7B	1200×1600

Теперь следует убедиться, что листы выбранного формата при размещении максимально используют площадь машинного листа.

К размерам книги после обрезки прибавьте 6 мм к высоте и 3 мм к ширине. Вы получите размер до обрезки. Для книги формата кварто умножьте на 4 значения необрезанных высоты и ширины. Тем самым вы придете к классической схеме спуска «16 страниц». (Спуск – процесс размещения полос издания на монтаже и печатной форме, обеспечивающий после фальцовки оттисков требуемое расположение страниц в тетрадях.) Теперь начнем работу с вашим рабочим листом. Прибавьте 45 мм к наименьшему размеру и 12 мм к наибольшему размеру. 45 мм отводится под захват для переднего края листа и для установки шкалы контроля печати для заднего края и 6.3.мм белых полей используются для создания отступов на обработку с каждой стороны листа. Округлите оба полученных размера до ближайших 10 мм. Мы получили условный рабочий размер листа. Теперь проверьте, насколько он близок к одному из допустимых для машины размеру. Если достаточно близкого размера нет, может потребоваться спуск «24 страницы» (ширина книги умножается на 6, а высота – на 4); или, возможно, нестандартный спуск, например, на 20 страниц (ширина умножается на 5, а высота – на 4).

Начальные размеры формата книги теперь могут быть отрегулированы более точно, чтобы они в большей степени соответствовали возможностям печатной машины для лучшего использования бумаги.

Аналогичное предварительное планирование должно быть выполнено и для переплетно-брошюровочного оборудования. Неправильный выбор формата, помимо перерасхода бумаги, может существенно замедлить процесс производства.

Рис. 5.  Расчет размеров листа, требуемого для печати нестандартного формата книги с использованием четырехкрасочной печати. Данная схема предполагает разметку листа на 16 страниц.

СОЗДАНИЕ НЕСТАНДАРТНЫХ ФОРМАТОВ

Может сложиться ситуация, когда стандартные размеры не дают возможности осуществить ваш замысел, и требуется найти им альтернативу. Как создать нестандартный формат, который наилучшим образом устроил бы вас, а также отвечал бы требованиям издателя и дизайнера для данной книги?

Первый вопрос, который следует задать: придаст ли нестандартный формат книге запоминающийся облик и даст ли он возможность использовать дизайнерские приемы в полной мере? Если нет, то не лучше ли будет выбрать ближайший стандартный формат, чем потратить много сил, после чего выяснить, что книга мало отличается от книг стандартного формата.

Это особенно характерно для форматов октаво, в которых «промежуточные» размеры сохраняют установленные пропорции высоты и ширины, но при манипулировании дополнительными миллиметрами в том или ином направлении придают странице новый вид и могут быть творчески использованы. С точки зрения производства, это порождает большое неудобство, связанное с необходимостью организации запасов бумаги специального формата или использования размеров бумаги, превышающих стандартные, если бумага в дальнейшем подлежат обрезке.

Тем не менее, при использовании больших форматов кварто и рассмотрении вопроса об иллюстрировании книг большого формата, картина меняется. В этом случае особое значение приобретают вопросы дизайна и выбора формата. В ходе разработки дизайн-проекта принимается решение, какой из наиболее близких к стандартным формат окажется предпочтительным.

Важно определить, насколько применим выбранный формат для данного издания. Для этого следует проверить три обстоятельства

Соответствует ли выбранный формат печатной и переплетной технике. Позволит ли данный формат эффективно организовать процесс изготовления бумаги. Позволяет ли данный формат быстро и экономично осуществить повторное издание (репринт).

Что такое производные форматы листов для чертежей

Если вы не нашли «свой размер» среди перечисленных, государственный стандарт допускает и производные форматы (также их называют дополнительными), которые вычисляются путем увеличения меньших сторон на число, кратное их размерам.

Обозначение производных размеров несколько отличается от обычного. В правильной записи дополнительного формата чертежа должна быть отображена кратность (число, при помощи которого увеличили сторону).

Пример грамотной записи производного чертежа: А2 х 3. В стандарте 1968 года есть таблица, которая отображает возможности увеличения форматов.

СТАНДАРТНЫЕ РАЗМЕРЫ ПО ISO

Полный диапазон размеров для печатной продукции в соответствии со спецификацией ISO включает в себя три серии форматов: серия А, серия В и серия С. В нашем случае мы будем иметь дело только с серией А, которая определяется как «размеры обрезных листов для стандартной печатной и почтовой бумаги».

Из полного списка размеров серии А для книгопроизводства используются следующие:

Таблица 1

Название	Размер обрезного листа (мм)	Эквивалент (дюймы)
А4	297×210	113/4×81/4
A5	210×148	81/4×5 7/8

Лист формата А5 представляет собой половину листа формата А4; в обоих случаях отношение длин их сторон составляет 1:√ 2.

Рис. 2 Форматы серии А и их относительные размеры.

Стандарт ISO предлагает два размера для печатных листов, из которых после операций фальцовки и резки получаются листы форматов А4 и А5. Это размеры листов серии RA для работ с отступом изображения от обрезной кромки (unbled) и размеры серии SRA для работ «в обрез» по краю изображения (bled).

Для серии RA в книгопроизводстве используются следующие размеры печатных листов.

Таблица 2

Название	Размер листа (мм)	Эквивалент (дюймы)
RA0	860×1220	33 7/8×48
RA1	610×860	24×33 7/8
RA2	430×610	16 7/8×24

Для серии SRA соответствующие размеры печатных листов следующие.

Таблица 3

Название	Размер листа (мм)	Эквивалент (дюймы)
SRA0	900×1280	35 3/8×50 3/8
SRA1	640×900	25 1/4×35 3/8
SRA2	450×640	17 3/4×25 1/4

Лист формата SRA0 900×1280 вмещает в себя 16 страниц А4 (4 полосы расположены одна за другой горизонтально вдоль широкой стороны листа, составляя один из четырех рядов). Для процессов печати и переплета книги формата А4 297×210 портретной ориентации с правильным направлением волокон (grain direction) (волокна бумаги расположены параллельно корешку книги) для бумаги SRA0 требуется продольное расположение волокон (long grain).

Лист SRA1 640×900 вмещает 8 страниц А4 (4 расположены вертикально одна рядом с другой вдоль широкой стороны листа, составляя один ряд из двух). Для печати книги формата А4 портретной ориентации данный лист должен иметь поперечное расположение волокон (short grain).

Лист SRA2 450×640 вмещает 4 страницы А4 (2 расположены горизонтально одна рядом с другой вдоль широкой стороны листа, составляя один ряд из двух). Для печати книги формата А4 портретной ориентации лист должен иметь продольное расположение волокон.

Формат А5 является половиной формата А4 и, соответственно, в данных листах может вмещаться в два раза больше листов А5, чем листов А4, однако направление волокон при этом в каждом случае должно быть противоположным тому, которое используется для форматов А4. До сих пор мы говорили о так называемой флатовой бумаге, т. е. нарезанной на листы большого размера. Что касается бумаги в рулонах, то ширина рулона, служащего для получения ­­листов формата А4 или А5 будет зависеть от размера используемой печатной машины.

Рис. 3 Количество страниц в форматах

Сколько страниц А4 может вместиться в листах форматов SRA0, SRA1 и SRA2? Лист SRA0 900×1280 (вверху) вмещает 16 страниц А4. Лист SRA1 640×900 (слева) вмещает 8 страниц А4. Лист SRA2 450×640 (справа) вмещает 4 страницы А4.

При рулонной офсетной печати формат SRA1 является более предпочтительным, поскольку при этом получаются книги формата А4 с правильным направлением волокон, т. е. параллельным корешку книги.

В случае использования 32-страничной печатной машины (форма SRA0, 16 страниц А4) рулон должен иметь ширину 1280 мм или чуть меньше; для стандартной 16-страничной печатной машины (форма SRA1, 8 страниц А4 в форме) ширина рулона должна быть 900 мм или чуть меньше. Вторая из этих печатных машин– стандартная 16-страничная рулонная – наиболее популярна для книг формата А4 портретной ориентации, поскольку обеспечивает правильное направление волокон (right-grain) для этого формата: корешки книг параллельны направлению волокон бумаги в рулоне.

Для портретных страниц формата А4, полученных при использовании 32-полосной рулонной офсетной печатной машины, будет иметь место неправильное (поперечное) направление волокон (cross-grain), поскольку корешки будут расположены под прямым углом к направлению рулона.

Что нужно помнить о форматах электронных документов

Электронные чертежи – обычное для сегодняшнего дня дело, поэтому они подлежат строгой регламентации со стороны ГОСТа.

Важно учитывать то, что раздел, посвященный данному виду документов, появился сравнительно недавно, поэтому нужно обращаться к новым изданиям стандартов с соответствующими изменениями. В специальных программах для создания чертежей различной сложности предусмотрена опция, выставляющая масштаб автоматически

В специальных программах для создания чертежей различной сложности предусмотрена опция, выставляющая масштаб автоматически.

Для этого в настройках или на главной панели нужно найти соответствующий раздел (его месторасположение и название зависит от программы) поставить на него галочку или выбрать другим способом.

Важно не забыть проделать эту нехитрую манипуляцию, так как неправильно выбранный формат в программе приведет к искажению изображения при печати (уменьшения или чрезмерного увеличения). Кроме того, формат нужно обозначить в той части документа, где находятся его реквизиты

Подбор формата осуществляется индивидуально, но, только зная общие закономерности, можно определить оптимальный вариант

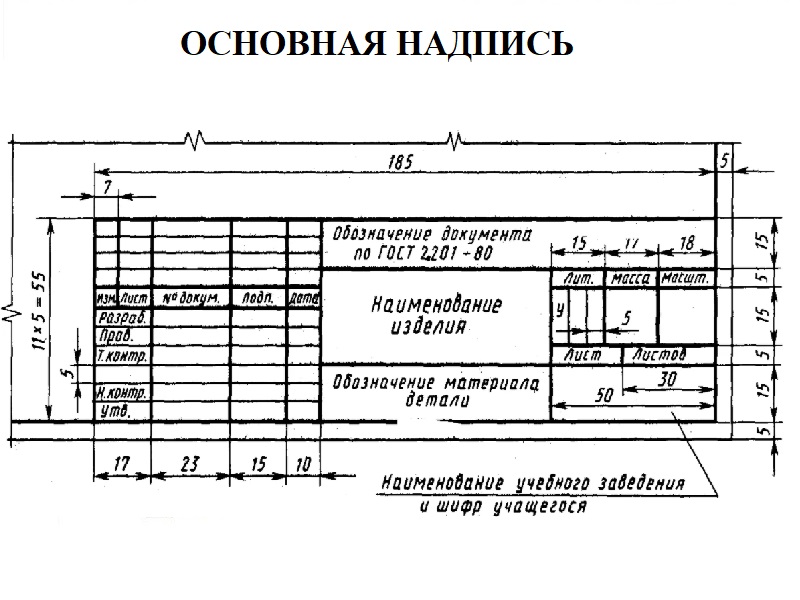

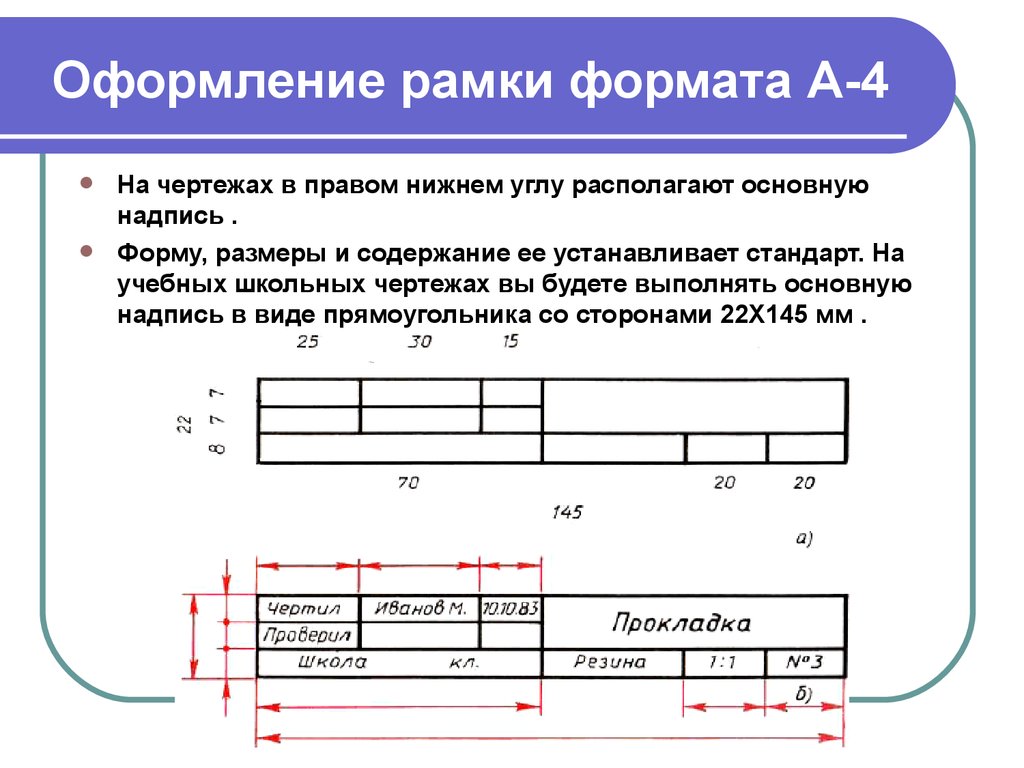

Кроме того, формат нужно обозначить в той части документа, где находятся его реквизиты. Подбор формата осуществляется индивидуально, но, только зная общие закономерности, можно определить оптимальный вариант.

В этом видео вы узнаете, как создать шаблон форматов листов для Автокад:

ПРАВИЛЬНЫЙ ВЫБОР ФОРМАТА БУМАГИ

В пользу выбора стандартного формата говорят следующие обстоятельства.

Технические возможности печатной машины предусматривают использование стандартных листов. При этом экономится бумага, т. е. заказчик несет меньшие затраты, что особенно ощутимо при больших тиражах. Необходимая бумага доступна в любых количествах практически в любое время, что удобно при больших первоначальных тиражах и небольших тиражах переизданий. В ряде случаев, особенно при значительных тиражах книг в обложке, покупатель предпочитает стандартные издания, а нестандартные активно отвергает.

Использование стандартных форматов, естественно, снижает оригинальность издания как в области производства, так и в области дизайна. Высокий уровень стандартизации может нанести вполне ощутимый вред издательской продукции. Тем не менее, стандартизация позволяет экономить средства; очевидно, что не всякий издатель может позволить себе лишние расходы, неизбежно возникающие при производстве нестандартных изделий, в то время как при поточном производстве затраты будут гораздо меньше.

Следует отметить, что использование стандартных или нестандартных форматов само по себе не определяет дизайн книги. Просто стандартные форматы предоставляют выверенные решения для многих видов книг; дизайнеры могут работать, не думая о пропорциях.

В пользу нестандартного формата говорят следующие аргументы.

Оригинальный вид книги. Большая свобода в использовании иллюстративного материала. Больше возможностей для выражения индивидуальности автора и издания в целом.

Итак, для выбора нестандартных форматов не существует особых препятствий – следует только выполнить некоторые предварительные расчеты.

Учитывайте это перед началом создания чертежа детали

Перед тем, как начать черчение детали, необходимо определиться какого размера будет изображение. Для создания желаемого размера, необходимо подобрать пропорции и масштаб. Масштаб — это изображение предмета или детали на чертеже в линейном размере. Все масштабы должны быть выполнены с соблюдением действующих требований на момент создания чертежа. На 2022 год используются требования ГОСТа 2.302-68 ЕСКД.Бывают разные масштабы чертежей, ГОСТ делит их на три вида: оригинальный (натуральный) размер, а также уменьшение и увеличение.

Если на чертеже отображается предмет, размер которого является 1:1. Например, один сантиметр на бумаге равен одному сантиметру предмета, то это является оригиналом. Чаще всего такой формат масштаба применяют в машиностроении.

А вот масштаб уменьшения используют тогда, когда размер предмета значительно больше формата бумаги, на которой необходимо воспроизвести чертеж.

Для того чтобы не производить чертеж на нескольких дополнительных листах бумаги, его размер на изображении пропорционально уменьшают. При этом масштаб записывается в форме отношения чисел. Обозначение этому простое, например 1:1000 обозначение указывает на то, что 1 сантиметр изображения равен 10 метрам реального объекта. Стоит учитывать то, что в формате уменьшения не используются дробные значения, соответственно формата 1:3 не существует по ГОСТу.

Как выбирается формат листа

Выбор формата листа происходит с учетом вида работы, которую необходимо выполнить. Наведем пример, если вам необходимо провести оформление спецификаций, то тогда нужно использовать формат А4. Если же вы выполняете генеральные планы, то тогда формат А4 не подойдет, нужно выбирать один из таких: А1, А2, а в некоторых случаях А0. Масштаб выбирается в зависимости от габаритов объекта, который необходимо отобразить в графическом виде. Такие маленькие детали как фланцы, винты, штифты или шайбы лучше всего выполнять на листе формата А4. Габариты этого формата больше всего подходят для отображения таких деталей, а также он является самым практичным в обращении.

Если же используется деталь, состоящая из большого количества геометрических частей, то для обеспечения четкого и понятного чертежа, необходимо выбрать правильный по размеру формат. Наведем пример, если необходимо создать чертеж какой-либо панели управления с кнопками, а ее основой является листовой металл с определенным количеством отверстий, нужно выбирать большой формат, чтобы детально отобразить все. Как правило, все детали отображаются на чертеже в масштабе 1:1, если они слишком малы или велики, тогда их масштабируют на стандартный размер под формат.

ФОРМАТЫ ПОЛИГРАФИЧЕСКОЙ ПРОДУКЦИИ: ОТ СОДЕРЖАНИЯ К ФОРМЕ

Поскольку форматы полиграфической продукции определяются ее содержанием, они разнообразны:

• буклеты;
• листовки;
• брошюры;
• рекламные продукции;
• каталоги;
• папки;
• конверты;
• календари, плакаты и др.

Форматы печатных изданий прописаны в ГОСТ 5773-76, их количество доходит до 40. Для книг используются обычно не более 19 вариантов (рис. 1), для выпуска всего разнообразия журналов — 8–9.

Для издания учебников наиболее подходящим считается формат 60х90/16, для художественной литературы — 84х108/32 (за косой чертой указывается доля листа, так как на одном бумажном полотнище печатается несколько страниц издания).

Рис. 1 Стандартные форматы книги

Часто для справочников и книг, рассчитанных на быстрое прочтение, используют уменьшенные форматы. Такие издания легко носить с собой, удобно держать в руках, в том числе в транспорте. Книги с большим количеством иллюстраций нередко выпускаются в альбомном варианте.

Для изготовления бланков используют формат А4, для листовок — его же либо А5 (половина от А4). Для буклетов и брошюр тоже оптимален размер А5. Шаблон для визитки — 50х90 мм. Модные нестандартные карточки смотрятся красиво, но не подходят под выпускаемые визитницы, а потому неудобны.

Форматы конвертов регламентируются ГОСТом Р 51506-99 и зависят от размеров пересылаемой корреспонденции, так как должны служить ей упаковкой. Всего предусмотрено более 10 вариантов.

• Ширина и высота привычного конверта — 114х162 мм. В него идеально помещаются письма, маленькие открытки, квитанции.
• Европейский конверт (110х220 мм) обычно используется для деловой переписки.
• Большой конверт (229х234 мм) вмещает лист А4 — можно отправлять договоры, контракты и прочие документы, не сгибая их.

Стандарты бумаги и печатной продукции выработаны многовековой практикой и часто кажутся незыблемыми. Но даже в их рамках современные типографии постоянно производят нечто новое и необычное.

1.5. Шрифты

ГОСТ 2.304-81* определяет начертание, размеры и правила выполнения надписей на чертежах и других конструкторских документах.

Наклон букв и цифр к основанию строки должен быть около 75°.

Размер шрифта  (h) — величина, равная высоте прописных букв в мм.

Высота прописных букв h измеряется перпендикулярно основанию строки. Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с=7/10*h.

Ширина буквы (q) — наибольшая ширина буквы определяется по отношению к размеру шрифта h, например, q=6/10 h, или по отношению к толщине линии шрифта d, например, q=6d.

Толщина линии шрифта (d) — толщина, определяемая в зависимости от типа и высоты шрифта.

Вспомогательная сетка — сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d (Рисунок 1.4).

При оформлении чертежей и других конструкторских документов рекомендуется применять шрифт типа Б с наклоном 75° (d=1/10h) с параметрами, приведенными в Таблице 5.

Таблица 5 — Шрифты

Параметры шрифта

Параметры шрифта	Обозначение	Относительный размер	Размеры
Размер шрифта — высота прописных букв	h	(10/10)h	10d	1,8	2,5	3,5	5,0	7,0	10,0	14,0	20,0
Высота строчных букв	c	(7/10)h	7d	1,3	1,8	2,5	3,5	5,0	7,0	10,0	14,0
Расстояние между буквами	a	(2/10)h	2d	0,35	0,5	0,7	1,0	1,4	2,0	2,8	4,0
Минимальный шаг строк (высота, вспомогательной сетки)	b	(17/10)h	17d	3,1	4,3	6,0	8,5	12,0	17,0	24,0	34,0
Минимальное расстояние между словами	e	(6/10)h	6d	1,1	1,5	2,1	3,0	4,2	6,0	8,4	12,0
Толщина линий шрифта	d	(1/10)h	d	0,18	0,25	0,35	0,5	0,7	1,0	1,4	2,0

Устанавливаются следующие размеры шрифта:  (1.8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.Рисунок 1.4 – Шрифт типа Б с наклоном

По вопросам репетиторства по инженерной графике (черчению), вы можете связаться любым удобным для вас способом в разделе Контакты. Возможно очное и дистанционное обучение по Skype: 1250 р./ак.ч.

1.1 Форматы

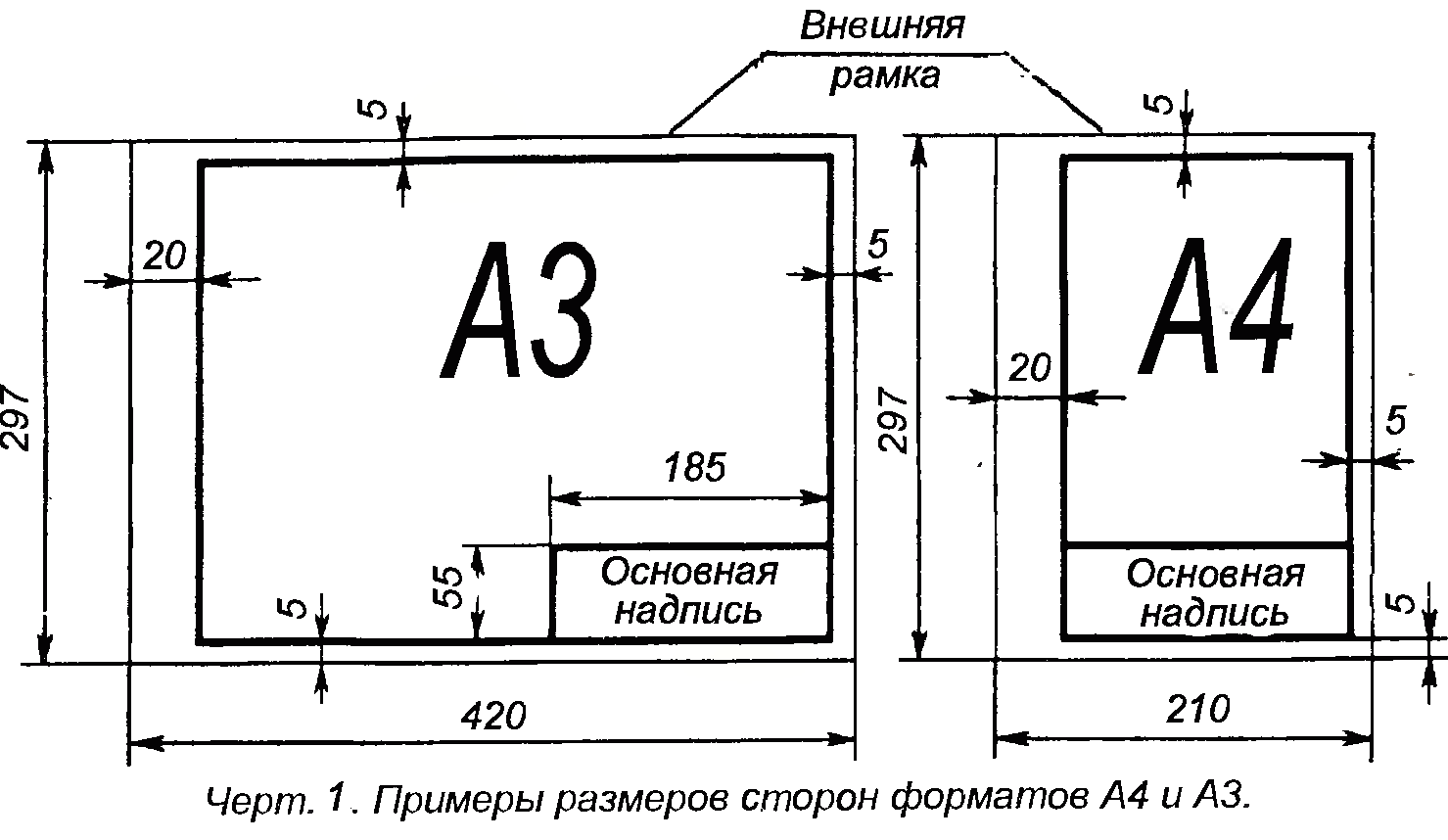

Чертежи выполняют на листах определенного формата (размера).

Форматы листов определяются размерами внешней рамки чертежа, выполненной тонкой линией.

Согласно ГОСТ 2.301- 68* размеры основных форматов получаются последовательным делением формата А0, с размерами сторон 841х1189 мм, площадь которого равна 1 м2, на две равные части параллельно меньшей стороне (Рисунок 1.1). Число в обозначении показывает, сколько раз совершалось это действие.

Обозначения и размеры основных форматов должны соответствовать указанным в Таблице 1.

Таблица 1 — Основные форматы

Обозначение и размеры основных форматов

Обозначение формата	А0	А1	А2	А3	А4
Размеры сторон формата, мм	841х1189	594х841	420 х594	297 х420	210 х297

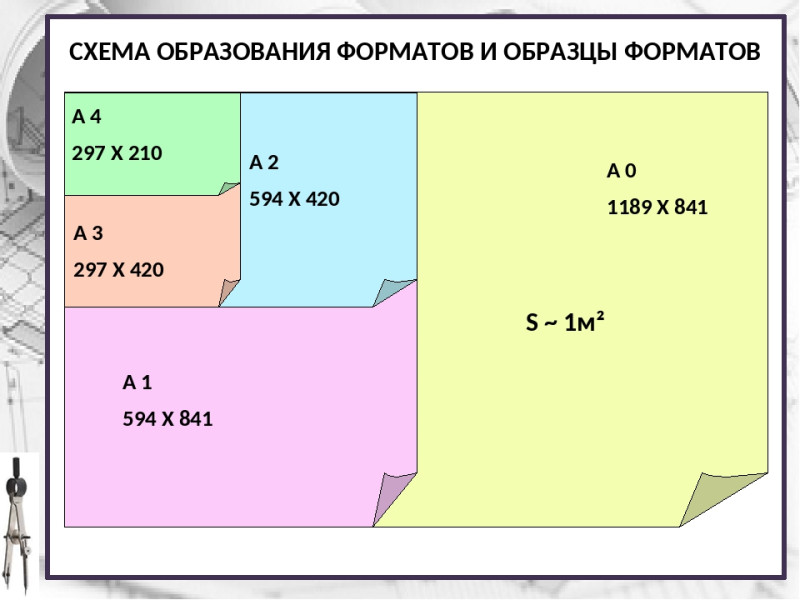

Рисунок 1.1. Образование основных форматов

Допускается применение дополнительных форматов, образуемых увеличением сторон основных форматов на величину, кратную их размерам. При этом коэффициент увеличения должен быть целым числом.

Размеры производных форматов, как правило, следует выбирать из Таблицы 2. Обозначение производного формата составляется из обозначения основного формата и его кратности согласно данных в Таблице  2: например, А0х2, А4х8 и т.д.

Таблица 2 — Дополнительные форматы

Обозначение и размеры дополнительных форматов

Кратность	А0	А1	А2	А3	А4
2	1189*1682	—	—	—	—
3	1189*2523	841*1783	594*1261	420*891	297*630
4	—	841*2378	594*1682	420*1189	297*841
5	—	—	594*2102	420*1486	297*1051
6	—	—	—	420*1783	297*1261
7	—	—	—	420*2080	297*1471
8	—	—	—	—	297*1682
9	—	—	—	—	297*1892

ФОРМАТЫ ИЗДАТЕЛЬСКОЙ ПРОДУКЦИИ В РОССИИ

Типоразмерный ряд бумаги для печати книжно-журнальной продукции в России установлен ГОСТ 1342. В соответствии с требованиями ГОСТа бумага должна изготовляться следующих размеров:

Таблица 5

Рулонная (ширина в мм)	Листовая (мм)
600	600×840
700	600×900
750	700×900
840	700×1000
900	700×1080
1000	750×900
1080	840×1080
1200
1260
1400
1680

По согласованию с потребителем может выпускаться рулонная бумага шириной 360, 420, 640, 820, 1050, 1800 мм; листовая бумага может выпускаться дополнительными размерами 600×1000, 610×860, 700×750, 800×1000, 900×1000, 920×1200 мм.

На основании ГОСТ 5773-90 формат изданий обозначают размером листа бумаги для печати в сантиметрах и долей листа.

Формат издания в миллиметрах определяют: для издания в обложке – его размерами после обрезки с трех сторон; для изданий в переплете – размерами обрезанного с трех сторон блока, при этом первая цифра обозначает ширину, а вторая – высоту издания. Форматы книжных изданий должны соответствовать указанным в следующей таблице.

Таблица 6

Размер листа издания, бумаги, мм	Доля листа	Условное обозначение	Максимальный размер издания, мм	Минимальный размер мм
600Мx900	1/8	60×90/8	220×290	205×275
840x1080M	1/16	84×108/16	205×260	192×255
700x1000M	1/16	70×100/16	170×240	158×230
700x900M	1/16	70×90/16	170×215	155×210
600x900M	1/16	60×90/16	145×215	132×205
600x840M	1/16	60×84/16	145×200	130×195
840Mx1080	1/32	84×108/32	130×200	123×192
700Mx1000	1/32	70×100/32	120×165	112×158
750Mx900	1/32	75×90/32	107×177	100×170
700Mx900	1/32	70×90/32	107×165	100×155
600Mx840	1/32	60×84/32	100×140	95×130

Рис. 4  Пропорции стандартных метрических книжных форматов, принятых в России

60×84/32; 70×90/32; 70×100/32; 75×90/32; 84×108/32; 60×84/16; 60×90/16; 70×90/16; 70×100/16; 84×108/16; 60×90/8

Таковы основные стандартные форматы. Их преимущества говорят сами за себя: доступность бумаги и печатных машин, простота повторных изданий.

Размеры и масштабы применяемые в чертежах

Масштаб элемента на чертежах нужно выбирать, учитывая то, каков размер предмета или объекта в реальности. Стоит учесть, что заполненность чертежей объекта также должна заполнять большую часть листа. Независимо от того, проводим мы уменьшение или увеличение объекта, над линиями размеров необходимо написать размер натуральной величины объекта. Чтобы упростить процесс конвертации масштаба изображения в оригинальный размер — нужно запомнить эти самые популярные и востребованные комбинации масштабирования.

• 1:100 — в одном сантиметре на изображении сто сантиметров реального объекта.
• 1:50 — соответственно в одном сантиметре — пятьдесят сантиметров и т.д.

В нашем современно мире чертежи и обозначения их масштабов даются куда проще. Ведь существует большое количество различных калькуляторов, которые без особого труда можно отыскать в интернете.

Масштаб не всегда необходимо соблюдать, в определенных случаях допускается отклонение. Например, в процессе разработки, вашему заказчику потребовалось изменить размер какого-либо объекта, тогда и допускается несоблюдение масштаба. Но главное, читаемость вашего чертежа должна оставаться детальной, без малейшего искажения, чтобы ничего не затрудняло его чтение на производстве.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

• 1. https://www.kontext.ru/poleznaja-informacija/poligraficheskie-formaty-bumagi-i-produkcii
  2. https://pandia.ru/text/78/440/23978.php
  3. https://mediaaid.ru/blog/tekhnologii/vybor-bumagi-dlja-pechati/
  4. http://dpk-press.ru/formaty-pechatnyx-izdanij/

• The number of people who at risk of serious health problems due to being overweight is increasing. What is the reason for the growth of overweight people in society? How can this problem be solved?
• Особенности перевода текстов официально-делового и научного стилей (Перевод официально-деловых текстов.)
• Практикум по культуре речевого общения (первый иностранный язык)
• Видо-временные формы группы Perfect (Meaning of Perfect Forms)
• Влияние атмосферы магазина на поведение потребителей
• Модели жизненного цикла проекта
• ВИДЫ ВЕРСТКИ
• АРХИТЕКТУРА И ОСНОВНЫЕ КОМПОНЕНТЫ ЕСМ-СИСТЕМ
• ДЕЙСТВИЕ ШУМА, УЛЬТРА- И ИНФРАЗВУКА НА ОРГАНИЗМ ЧЕЛОВЕКА В БЫТУ. ОСНОВНЫЕ МЕТОДЫ ЗАЩИТЫ.
• Определение информации и информатизации
• ЭКСПЕРТИЗА ЦЕННОСТИ КОНТЕНТА, ПОРЯДОК ЕЕ ПРОВЕДЕНИЯ
• Школы дизайна

1.3 Линии

Для изображения предметов на чертежах ГОСТ 2.303 – 68* устанавливает начертание, толщину и основные назначения линий на чертеже (Таблица 4).

Толщина сплошной основной линии S  должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа. Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

Длина штрихов у штриховых линий должна быть примерно в 10 раз больше толщины штриха, а длина штрихов штрихпунктирной линии выбирается в зависимости от величины изображения. Штрихи в линии должны быть примерно одинаковой длины. Промежутки между ними также должны быть примерно одинаковыми. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм.

Таблица 4 — Линии

Типы линий: назначение, начертание

Наименование	Начертание	Толщина линии по отношению к толщине основной линии	Основное назначение
Сплошная толстая основная		S	Линии видимого контура линии перехода видимые, линии контура сечения.
Сплошная тонкая		От S/3 до S/2	Линии контура наложенного сечения, линии размерные и выносные, линии штриховки, линии-выноски, полки линий-выносок
Сплошная волнистая		От S/3 до S/2	Линии обрыва, линии разграниче-ния вида и разреза
Штриховая		От S/3 до S/2	Линии невидимого контура, линии перехода невидимые
Штрихпунктирная тонкая		От S/3 до S/2	Линии осевые и центровые, линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений.
Штрихпунктирная утолщенная		От S/2 до 2/3*S	Линии, обозначающие поверхности, подлежащие термообработке или покрытию
Разомкнутая		От S до 1,5*S	Линии сечений
Сплошная тонкая с изломами		От S/3 до S/2	Длинные линии обрыва
Тонкая штрихпунктирная с двумя точками		От S/3 до S/2	Линии сгиба на развертках, линии для изображения частей изделий в крайних или промежуточных положениях, линии для изображе-ния развертки, совмещенной с видом.

Чертежи бывают разных размеров

Существует пара основных размеров чертежей, на которые они делятся. Первый вариант и вспомогательный, их количество зависит от выбранного вида чертежа. К ключевым вариантам можно отнести следующие: А4, А3, А2, А1, А0. Если в процессе создания чертежа увеличить размер коротких сторон основного формата, формируется вспомогательный формат. Обозначение этих двух форматов абсолютно одинаково, но необходимо указывать кратность увеличения. Например, А4 х 5, А3 х 2 и так далее.

Стоит учитывать то, что любые документы и чертежи должны выполняться исключительно с соблюдением требований системы по форматам и стандартным правилам. Техническую документацию выполняют также по стандартам. Основные правила, форматы чертежей и требования постоянно обновляются в зависимости от развития производства, но в основном детали остаются нетронуты. А вот для создания различных конструкторских документов в формате чертежей или привычном всем текстовом, есть свои специальные форматы, которые определяют линейные размеры, измеряемые в миллиметрах. Ответ на вопрос, а почему же используются именно эти основные форматы чертежей по ГОСТу, очень прост. Обуславливается все тем, что хранить документы стандартизированных форматов проще, а их документооборот имеет лучшую систему.

ИСПОЛЬЗОВАНИЕ СТАНДАРТНЫХ ФОРМАТОВ

В Великобритании и Европе стандартные книжные форматы соответствуют международным требованиям ISO (Международной Организации по Стандартизации). Первый символ в обозначении формата – это буква «A», за которой следует число, определяющее метрические размеры данного формата. Для массовых тиражей книг в обложке в Великобритании приняты два стандартных формата: формат А и формат В. Оба формата имеют эквивалент в Европе.

В Великобритании и в Европе используются исключительно метрические размеры, выражаемые в миллиметрах в Великобритании, в сантиметрах – в Европе. Для определения обрезного формата книги, согласно принятому в Великобритании соглашению, на первом месте ставится длина вдоль корешка книги, а на втором месте – ширина, поэтому размер 186×123 мм соответствует портретному (вертикальному) формату книги, а размер 123×186 мм – альбомному (удлиненному) формату. В Европе же используется обратное соглашение: размер 12,3×18,6 см предусмотрен для портретного формата, а размер 18,6×12,3 см – для альбомного формата.

В США имеется свой диапазон стандартных форматов с другой размерностью. Все измерения в США производятся в дюймах, а при обозначении размеров обрезного листа на первом месте указывается ширина, а длина вдоль корешка – на втором месте. Размер 5″x8″ соответствует портретному формату, а размер 8″x5″ – альбомному формату.

ФОРМАТЫ БУМАГИ В ПОЛИГРАФИИ: СТАНДАРТЫ И ВОЗМОЖНОСТИ

Термином «формат» обозначаются размеры обрезного листа. Также это понятие используются в терминологии типографского дизайна, при обработке иллюстраций, размерах бумаги, при учете требований в процессе печати или переплетных работ, для указаний по упаковке и доставке.

Бумажные форматы в полиграфии соответствуют видам печатных изданий, которые классифицируют на 4 группы:

• книжно-журнальные;
• листовые;
• картографические;
• акцидентные (малые наборные формы).

Полиграфический материал получает итоговый формат благодаря подгонке бумаги до требуемых параметров: готовая продукция — это обрезанный до нужного размера лист. Чтобы минимизировать отходы материала, разработаны стандарты. Чаще всего у нас применяется международный ISO 216. Согласно ему, классифицируют 3 группы стандартных форматов бумаги в полиграфии: A, B, C.

Самый большой формат А0: площадь 1 м², соотношение сторон 1:1,41. Следующий размер — А1. Он получается, если сложить лист А0 пополам. Аналогичным образом определяются далее форматы в цепочке — размеры пропорционально снижаются к А8. Наиболее популярный — А4, он используется для обычных принтеров.

Гораздо реже применяются полиграфические форматы бумаги группы В. Размеры В0 — 1000х1414, соответственно В1 — 707х1000 и т. д. Листы из В-группы подходят для печати постеров, конвертов, паспортов, реже — книг (В5).

Полиграфические форматы группы С разработаны специально для производства конвертов, лист бумаги этой серии по размеру располагается между А и В с теми же номерами: чуть больше А, но немного меньше В.

Основные сведения о форматах

Всего есть четыре формата

Существует 4 основных формата (по ISO), известных всем, кто занимается чертежами:

• А4 со сторонами 21 см на 29,7 см;
• А3 со сторонами 29,7 см на 42 см;
• А2 со сторонами 59,4 см на 84,1 см;
• А0 со сторонами 84,1 см на 118,9 см

В отдельных случаях разрешено использовать листы А5, размер которых составляет 14,8 см на 2,1 см.

Как видим, А4 – наименьший размер, А0 – самый большой. Площадь последнего равна 1 м2. В стандартах прописано, что форматы А2, А3 и А4 – это следствие деления А0 на равные части. Цифровое обозначение указывает на количество делений.

Размер листа определяется внешней рамкой на нем, поэтому если его границы не совпадают с указанными выше, чертить рамку обязательно.

Кстати, существуют форматы серий С и В, первая например используется для конвертов. В чертежах они не применяются.
