Расчет силовых трансформаторов при произвольных законах изменения напряжения и тока

Точный или приближенный учет коэффициентов трансформации

В расчетах могут быть использованы либо действительные коэффициенты трансформаторов схемы, либо (в случае ручного счета и большой схемы, исключительно для облегчения вычислений) их заменяют на близкие к ним.

Использование
действительных
коэффициентов
трансформации
предполагает
их вычисление
из номинальных
напряжений
трансформаторов
высокой, средней
(если есть), низкой
сторон. Эти значения
выбирают из
паспорта трансформатора,
и они, как правило,
несколько больше
номинальных
значений напряжений
сетей, которые
трансформатор
связывает. Такое расчет называют точным.

При приближенном расчете подходе
всякое номинальное
напряжение
любого элемента
электрической
сети заменяется на близкое напряжение
выбранное из
средненоминального
ряда (Uср):

Среднее значение
для сетей (кВ)

•  1150;
750; 515; 330; 230; 115; 37; 10,5; 6,3

Среднее значение
для генераторов
(кВ)

•  24;
20; 18; 15,75; 13,8; 11

Зато теперь, в формулах
расчета параметров,
величины напряжений,
определяющих
коэффициенты
трансформации,
сокращаются
и остается необходимость вычислить только итоговый
коэффициент трансформации как отношение
крайних ступеней:

Приближенное
приведение
применяют как
для вычислений
в именованных
единицах, так
и в относительных.

Таким образом,
одну и ту же задачу
можно решить
четырьмя способами:

1.  точным
приведением
в относительной
системе единиц,

2.  приближенным
приведением
в относительной
системе единиц,

3.  точным
приведением
в именованных
единицах,

4.  приближенным
приведением
в именованных
единицах.

Следует отметить,
что приближенный
расчет дает
дополнительную
погрешность
и его применение
следует рассматривать
как оценочное для ручного счета.

Формулы для расчета параметров с использованием точных или приближенных способов приведены в таблице в следующем разделе.

Как выбрать и установить приведенный трансформатор

Приведенный трансформатор — это устройство, которое позволяет преобразовывать высокое напряжение в более низкое, обеспечивая эффективную и безопасную работу электрооборудования. Для выбора и установки приведенного трансформатора необходимо учесть несколько важных факторов.

Определите требуемое напряжение. Приведенный трансформатор позволяет снизить напряжение до нужного уровня. Измерьте напряжение на входе и определите, какое значение требуется на выходе.
Учитывайте мощность

Важно выбрать приведенный трансформатор с достаточной мощностью для питания вашего электрооборудования. Подсчитайте суммарную мощность всех подключаемых устройств и выберите трансформатор с соответствующей мощностью.
Узнайте о частоте тока

Приведенный трансформатор должен соответствовать частоте тока в вашей сети.
Изучите размеры и форму трансформатора. Убедитесь, что он подходит для вашего электрооборудования и имеет достаточное количество выходных разъемов.

После того, как вы выбрали подходящий приведенный трансформатор, необходимо провести его установку. Следуйте следующим шагам:

1. Определите место установки. Приведенный трансформатор должен быть установлен в безопасном месте, где не будет подвержен воздействию влаги или других вредных элементов.
2. Подготовьте необходимое электрооборудование. Подключите все устройства, которые будут питаться от приведенного трансформатора, к его выходным разъемам.
3. При необходимости, закрепите трансформатор. Если требуется, используйте крепежные элементы, чтобы зафиксировать трансформатор в выбранном месте установки.
4. Проверьте подключение. Убедитесь, что все провода соединены правильно и безопасно. Проверьте, не возникло ли перегрузки и все ли устройства функционируют нормально.

При выборе и установке приведенного трансформатора имейте в виду все указанные факторы и предпримите необходимые меры безопасности. Если у вас возникают трудности или сомнения, рекомендуется проконсультироваться с профессионалом или обратиться к руководству по эксплуатации.

4.5.Приведенный трансформатор

В общем случае параметры первичной обмотки трансформатора отличаются от параметров вторичной обмотки. Разница наиболее ощутима при больших коэффициентах трансформации, что затрудняет расчеты и (особенно) построение векторных диаграмм. Векторы электрических величин, относящиеся к первичной обмотке, значительно отличаются по своей длине от одноименных векторов вторичной обмотки. Затруднения можно устранить, если привести все параметры трансформатора к одинаковому числу витков, например, к w₁. С этой целью параметры вторичной обмотки пересчитываются на число витков w₁. Таким образом, вместо реального трансформатора с коэффициентом трансформацииполучаютэквивалентный трансформаторсТакой трансформатор называетсяприведенным. Приведение параметров трансформатора не должно отразиться на его энергетическою процессе, т.е. все мощности и фазы вторичной обмотки должны остаться такими же, что и в реальном трансформаторе. Так, например, если полная мощность вторичной обмотки реального трансформаторато она должна быть равна полной мощности вторичной обмотки приведенного трансформатора:

Используя ранее полученное выражение I ₂‘ = I₂w₂/w₁, напишем выражение для E₂‘:

Приравняем теперь активные мощности вторичной обмотки:

Определим приведенное активное сопротивление:

Уравнения ЭДС и токов для приведенного трансформатора теперь будут иметь вид:

4.6.Эквивалентная схема трансформатора

Одним из методических приемов, облегчающих исследование электромагнитных процессов и расчет трансформаторов, является замена реального трансформатора с магнитными связями между обмотками эквивалентной электрической схемой (рис. 4.6.1).

На этом рисунке представлена эквивалентная схема приведенного трансформатора, на которой сопротивления г и х условно вынесены из соответствующих обмоток и включены с ними последовательно. Т.к. k = 1, то E₁= E₂. Поэтому точки А и а, а также Х и х на приведенном трансформаторе имеют одинаковые потенциалы, что позволит электрически соединить эти точки, получив Т-образную эквивалентную схему замещения (рис. 4.6.2).

Произведя математическое описание этой схемы методами Кирхгофа, можно сделать вывод о том, что она полностью соответствует уравнениям ЭДС и токов реального трансформатора (см. раздел 4.5). Отсюда появляется возможность электрического моделирования трансформатора на ЭВМ. Проводя исследования относительно нагрузки z₂‘ (единственного переменного параметра схемы), можно прогнозировать реальные ха-рактеристики трансформатора, начиная от холостого хода (z₂‘= ) и кончая коротким замыканием (z₂‘ = 0).

4.7. Векторная диаграмма трансформаторов

Построение векторной диаграммы удобнее начинать с вектора основного потока Ф. Отложим его по оси абсцисс. Вектор I₁₀опережает его на угол. Далее строим векторы ЭДС Е₁и Е₂‘, которые отстают от потока Ф на 90°. Для определения угла сдвига фаз между E₂‘ и I₂‘ следует знать характер нагрузки. Предположим, она — активно-индуктивная. Тогда I₂‘ отстает от E2’ на угол₂. Получилась так называемая заготовка векторной диаграммы (рис. 4.7.1.). Для того чтобы достроить ее, необходимо воспользоваться тремя основными уравнениями приведенного трансформатора.

Воспользуемся вторым основным уравнением:

и произведем сложение векторов. Для этого к концу вектора E₂‘ пристроим вектор — j I₂‘ x₂‘, а к его концу — вектор — I₂‘ r₂‘. Результирующим вектором U₂‘ будет вектор, соединяющий начало координат с концом последнего вектора. Теперь используем третье основное уравнение

из которого видно, что вектор тока I₁состоит из геометрической суммы векторов I₁₀и — I₂‘. Произведем это суммирование и достроим векторную диаграмму. Теперь вернемся к первому основному уравнению:

Чтобы построить вектор — Е₁, нужно взять вектор +Е₁и направить его в противоположную сторону. Теперь можно складывать с ним и другие векторы: + j I₁x₁и I₁r₁. Первый будет идти перпендикулярно току, а второй — параллельно ему. В результате получим суммарный вектор u₁. Построенная векторная диаграмма имеет общий характер. По этой же методике можно осуществить ее построение как для различных режимов, так и для разных характеров нагрузки.

Режимом холостого хода трансформатора

Режимом холостого хода трансформатора называется режим с разомкнутой вторичной обмоткой. В этом случае напряжение на вторичной обмотке равно индуцируемой в ней ЭДС:

Следовательно,

Таким образом, при разомкнутой вторичной обмотке напряжение на ней пропорционально напряжению на первичной обмотке. В зависимости от числа витков напряжение может быть как больше (трансформатор повышающий), так и меньше (трансформатор понижающий) напряжения

Заказать решение задач по физике

Определение типа трансформатора

Тип трансформатора определяется коэффициентом трансформации, который равен отношению числа витков первичной обмотки к числу витков вторичной:

В режиме холостого хода отношение действующих значений напряжений на концах первичной и вторичной обмоток трансформатора равно коэффициенту трансформации:

Как видим из формулы, при k > 1 трансформатор будет понижающим, а при k

Включение во вторичную цепь нагрузки приводит к появлению в ней тока. Магнитный поток, создаваемый током во вторичной обмотке, согласно правилу Ленца стремится уменьшить магнитный поток через витки первичной обмотки. Ослабление магнитного потока в сердечнике уменьшает ЭДС индукции в первичной обмотке. Это приводит к тому, что сила тока в ней будет расти до тех пор, пока магнитный поток в сердечнике не достигнет прежней величины. Следовательно, в стационарном режиме работы один и тот же магнитный поток пронизывает обе обмотки.
С учетом того, что , находим

Коэффициентом полезного действия трансформатора называется отношение мощности на нагрузке к мощности, потребляемой первичной обмоткой трансформатора

Так как КПД трансформаторов близок к 100 %, то Кроме того, если нагрузка трансформатора является активной, то Откуда следует, что Во сколько раз при помощи трансформатора увеличивается напряжение, во столько же раз уменьшается сила тока.

Следует отметить, что у трансформатора r режиме холостого хода для мгновенных и амплитудных значений выполняется соотношение
Знак «минус» означает, что напряжения на обмотках находятся в противофазе. Сила тока в первичной обмотке мала вследствие большого индуктивного сопротивления этой обмотки.

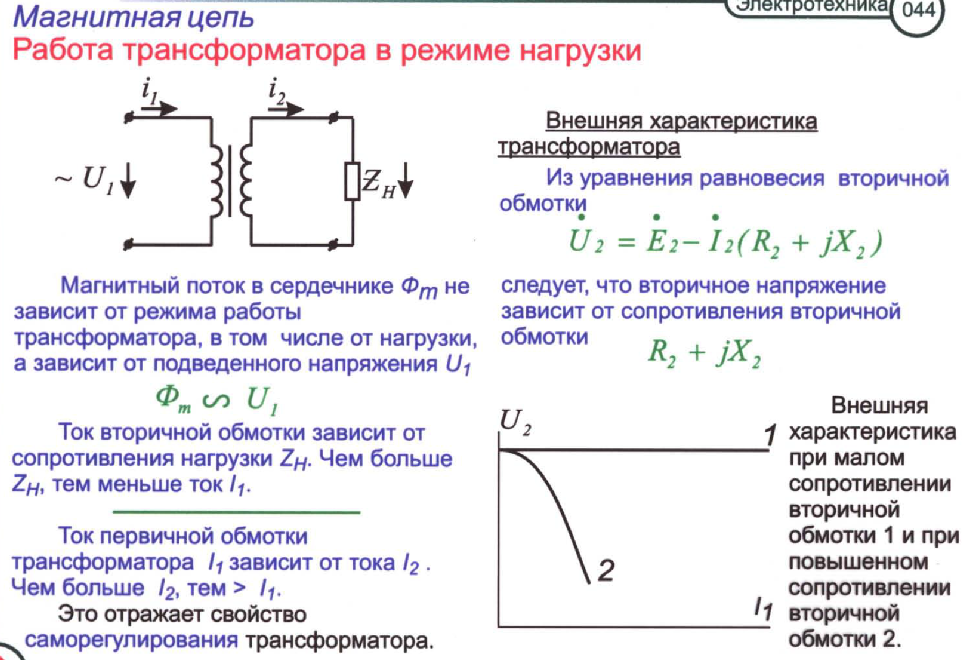

Рабочий ход (режим) трансформатора

Рабочим ходом (режимом) трансформатора называется режим, при котором в цепь его вторичной обмотки включена нагрузка с отличным от нуля сопротивлением. В этом случае действующие значения ЭДС, напряжений и токов в первичной и вторичной цепях согласно закону Ома для полной цепи связаны соотношениями:

Режим короткого замыкания

Режимом короткого замыкания называется режим, при котором вторичная обмотка трансформатора замкнута без нагрузки. Данный режим опасен для трансформатора, поскольку в этом случае ток во вторичной обмотке максимален и происходит электрическая и тепловая перегрузка системы.

При работе реального трансформатора всегда имеются энергетические потери, связанные с различными физическими процессами. В первую очередь они обусловлены вихревыми токами (токами Фуко), возникающими в сердечнике при изменении пронизывающего его магнитного потока. Они нагревают сердечник, что приводит к большим потерям энергии и разогреву трансформатора. Для предотвращения перегрева на мощных трансформаторах используется масляное охлаждение.

Для уменьшения тепловых потерь сердечники трансформаторов (магнитопроводы) изготовляют не из сплошного куска металла, а из тонких пластин специальной трансформаторной стали, разделенных тончайшими слоями диэлектрика (пластины покрывают лаком).

Перечислим процессы, приводящие к потерям энергии в трансформаторе: нагревание обмоток трансформатора при прохождении электрического тока; работа по перемагничиванию сердечника;
рассеяние магнитного потока.

Современные трансформаторы имеют очень высокие КПД (до 95—99%), что позволяет им работать практически без потерь.

Рекомендую подробно изучить предметы:

Физика Атомная физика Ядерная физика Квантовая физика Молекулярная физика

Ещё лекции с примерами решения и объяснением:

• Магнитное поле в физике
• Вектор индукции магнитного поля
• Магнитное поле Земли
• Ядерная энергетика в физике
• Электрическое поле Земли
• Ускорители заряженных частиц
• Генератор электрического тока в физике
• Электродвигатель в физике

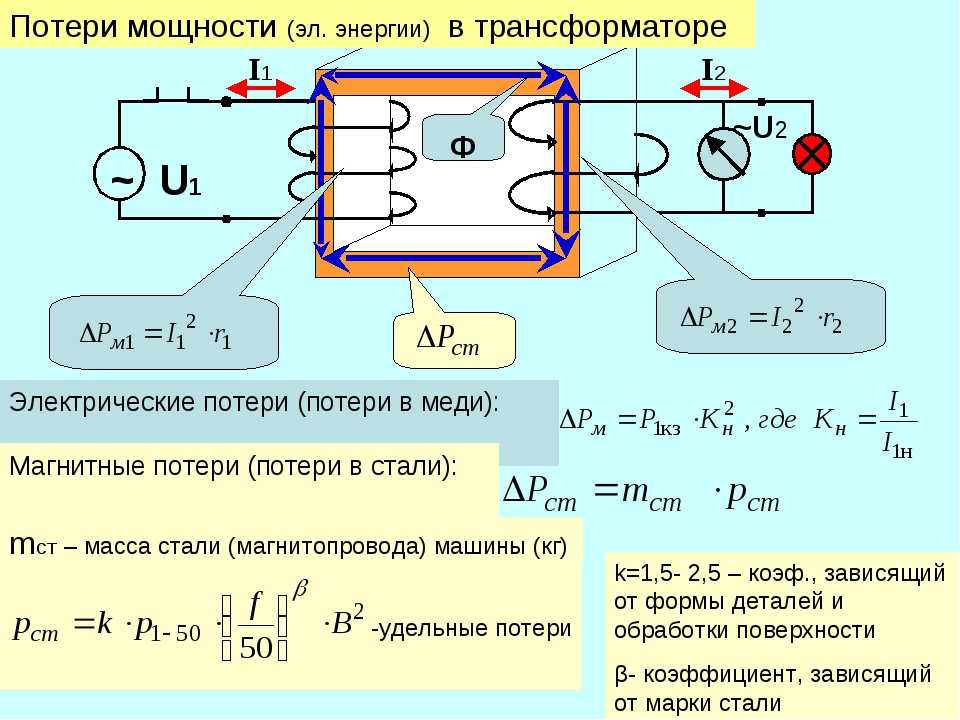

Потери энергии в трансформаторе

Коэффициент полезного действия трансформаторов достаточно высок. Тем не менее, в обмотке и сердечнике происходят потери энергии, приводящие к тому, что температура при работе трансформатора повышается. Для трансформаторов небольшой мощности это не представляет проблемы, и все тепло уходит в окружающую среду – используется естественное воздушное охлаждение. Такие трансформаторы называют сухими.

В более мощных трансформаторах воздушного охлаждения оказывается недостаточно, и применяется охлаждение маслом. В этом случае трансформатор помещается в бак с минеральным маслом, через которое тепло передается стенкам бака и рассеивается в окружающую среду. В трансформаторах высоких мощностей дополнительно применяются выхлопные трубы – если масло закипает, образовавшимся газам нужен выход.



Конечно, трансформаторы не так просты, как может показаться на первый взгляд — ведь мы рассмотрели принцип действия трансформатора кратко. Контрольная по электротехнике  с задачами на расчет трансформатора внезапно может стать настоящей проблемой. Специальный студенческий сервис всегда готов оказать помощь в решении любых проблем с учебой! Обращайтесь в Zaochnik и учитесь легко!

К. п. д. трансформатора

К. п. д. это отношение вторичной мощности P 2 к первичной P 1 (полезной мощности к потребляемой) выраженной в %.

Например к. п. д. трансформатора 90% это значит что 90% энергии полученной первичной обмоткой от источника тока переходит во вторичную обмотку и 10% теряется в трансформаторе на активном сопротивлении трансформатора. Наличие потерь приводит к тому, что мощность выделяемая в нагрузке вторичной обмотки трансформатора, всегда меньше мощности, которую потребляет первичная обмотка.

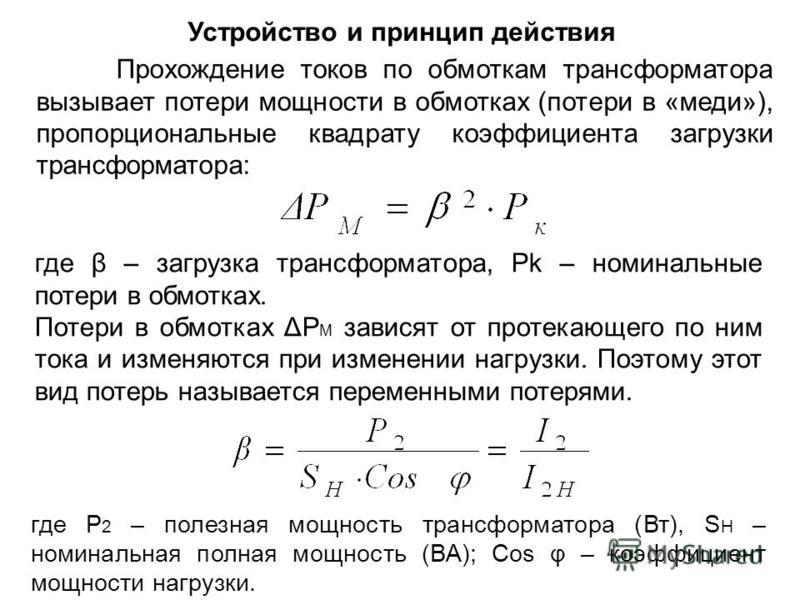

Потери энергии в трансформаторе состоят из потерь в сердечнике и потерь в обмотках. К потерям в сердечнике относятся потери на магнитный гистерезис и потери на вихревые токи. Потери в обмотках обусловлены обычным нагревом обмоток током.

К. п. д. мощных стационарных трансформаторов бывает до 99%.
К. п. д. маломощных трансформаторов, применяемых в аппаратуре связи принимается за 80%.

1.Обмотки

Для производства обмоток трансформаторов применяются обмоточные провода они медные и имеют изоляцию.

ПЭ-провод эмалированный

ПЭЛ- провод эмалированный лакостойкий

ПЭВ-провод эмалированный высокопрочный

ПЭЛ рассчитан на температуру до 90 0 , кратковременно 105 0 ; ПЭВ до 105 0 , кратковременно до 125 0

Обмотки наматываются на каркас (пластмасса, текстолит, гетинакс, картон), бывает и бескаркасная намотка. Конец провода обмотки должен быть закреплен. Обмотки наматываются рядами виток к витку. После каждого ряда прокладывается изоляция (полоска конденсаторной или кабельной бумаги), чтобы не было пробоя. Второй конец обмотки тоже должен быть закреплен. После намотки первой обмотки прокладывается изоляция получше, например полоска из лакоткани, затем наматывается следующая обмотка. Обмотки наматываются одна на другую.Часто при производстве трансформаторов первичную и вторичную обмотки делят на секции.При этом магнитное поле первичной обмотки лучше охватывает вторичную обмотку.

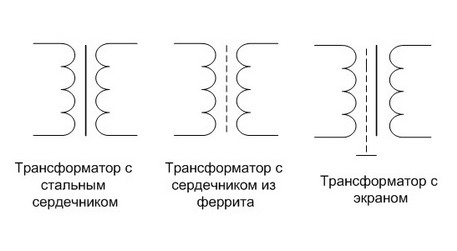

2. Сердечники

Сердечники бывают: стержневые, броневые и тороидальные.

Для производства сердечников часто применяется трансформаторная сталь разных марок. Сердечник набирается из тонких стальных пластин изолированных друг от друга. В качестве изоляции часто применяется окись (окалина), образующаяся на поверхности пластин при их нагреве при высокой температуре. Если сердечник делать не из отдельных изолированных друг от друга пластин, а из двух сложенных кусков, то сердечник будет раскалятся вихревыми токами. Вихревые токи отдельных пластин малы и в целом сердечник нагревается незначительно. Сердечник трансформатора должен быть хорошо сжат, чтобы не гудел. Лучшим способом сжатия является сжатие с помощью шпилек с гайками. Часто применяют сжатие с помощью скобы, охватывающий сердечник.

Сердечники из трансформаторной стали плохо намагничиваются в слабых магнитных полях. Поэтому на низких звуковых частотах применяют сердечники из пермаллоя. Пермаллой это сплав из никеля, молибдена, хрома, марганца, меди, кремния и железа.

В цепях токов высоких частот применяются сердечники из феррита. Феррит — это магнитодиэлектрик т. е. диэлектрик обладающий магнитными свойствами. Он изготавливается из окислов металлов в виде порошка перемешанных со смолой или полистиролом.

Для чего нужна модель идеального прибора?

Идеальный трансформатор часто используется при расчетах реальных конструкций. Он применяется в качестве эквивалента реального устройства в схемах для расчетов и в задачах по построению электрических цепей. (Пример построения схемы см. на рис. 4)

Рис. 4. Пример синтеза схемы

На практике часто приходится делать расчеты однофазных трансформаторов, вычислять параметры тороидальных сердечников, чтобы обеспечить требую мощность тороидальных устройств. От величины однофазной нагрузки зависит то, какую электрическую изоляцию необходимо применить для силовых разделительных моделей.

От режима нагрузки зависит выбор типа охлаждения обмоток конструкций, чтобы обеспечить надежность трансформатора.

Дело в том, что сделать точный расчет реального устройства очень трудно, так как его параметры зависят от переменных магнитных составляющих, в том числе и тех, которые выходят за пределы сердечника. Вихревые токи Фуко создают дополнительные сопротивления нагрузки.

Очень сложно поддается расчету разделительный трансформатор, так как его обмотки налагаются друг на друга, создавая запутанные вихревые токи. Проследить за сдвигом фаз, происходящих в этих переменных токах, почти невозможно.

Задачу упрощает модель идеального прибора. Применяя уравнение для этого мнимого устройства легко вычислить все его параметры. Они не сильно отличаются от параметров соответствующего типа реального аппарата. Относительная погрешность не превышает нескольких процентов, поэтому ею можно пренебречь.

Производя расчеты в различных рабочих режимах реального аппарата, можно с высокой точностью определить величины номинальных нагрузок, пользуясь уравнением для мнимого трансформатора.

Что такое приведённый трансформатор

В некоторых ситуациях в электротехнике используют понятие «приведённого трансформатора». Приведённым называют трансформатор, не предусматривающий изменения характеристик напряжения и тока. Он влияет на электрическую цепь аналогичным образом, что и обычный агрегат, но коэффициент трансформации такого трансформатора равен 1. Рассмотрим особенности использования такого агрегата и необходимость ввода данного понятия.

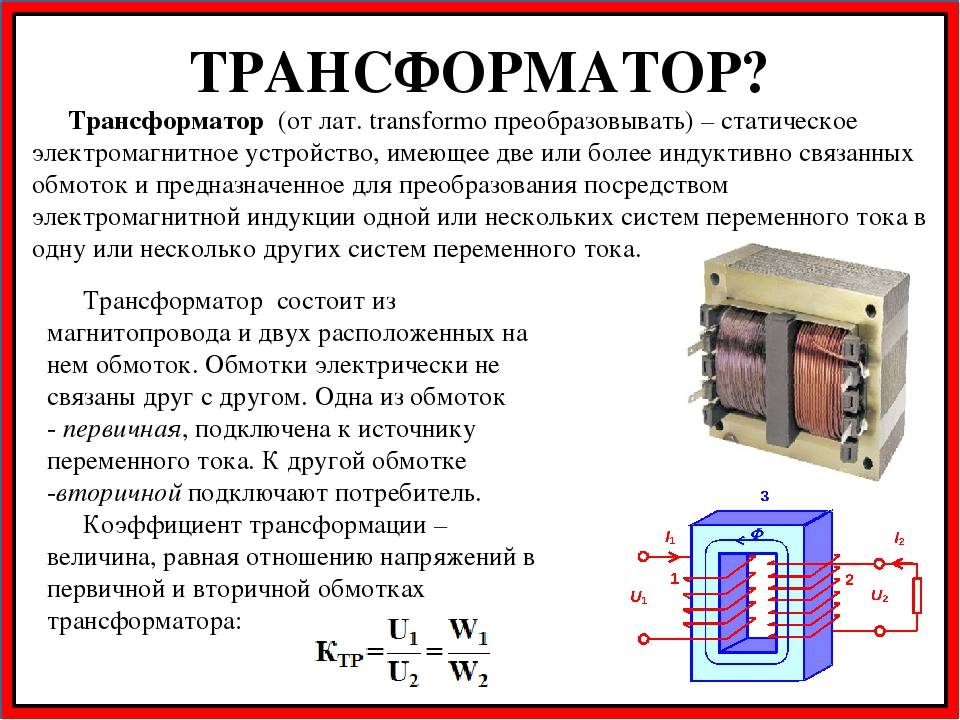

Конструкция и принцип действия

Конструкция трансформатора предусматривает наличие следующих составных частей:

• сердечника,
• первичной и вторичной обмоток.

В зависимости от особенностей конструктивного устройства, работу трансформаторов обеспечивает наличие автоматических блоков, управляющих агрегатом, коммутационных узлов для подключения питания, масляных ёмкостей для охлаждения и пр.

При подаче напряжения на первичную катушку, образуется магнитное поле и возникает электродвижущая сила (ЭЛС), наводящая напряжение на вторичном контуре. Трансформация характеристик напряжения и тока достигается путём разного количества витков на входном и выходном контурах. У приведённого трансформатора число витков на входе и выходе условно принято равным, что обеспечивает указанное выше значение коэффициента трансформации, при сохранении количества фаз и других характеристик сети без изменения.

Классификация

Схема приведённого трансформатора может быть построена в результате условного преобразования следующих разновидностей агрегатов:

• – широко применяемых в промышленной сфере для преобразования энергетических параметров,

Каждый из перечисленных видов отличается своими особенностями. Выпускаются различные модели перечисленных разновидностей устройств, для расчёта которых используется приведённый трансформатор.

Сферы применения и особенности

Приведённый трансформатор – не реальный агрегат, а умозрительное понятие. Его ввод связан с необходимостью облегчения расчётов по физическим процессам, протекающим в обычном трансформаторе.

При высоких показателях коэффициента трансформации расчёт характеристик агрегата представляет серьёзную проблему, усложняя расчётные операции и построение векторных диаграмм, отображающих протекание физических процессов.

Если условно принять коэффициент трансформации равным 1, это преобразование позволит существенно упростить математическое описание процессов, протекающих в агрегате.

Подобный метод облегчает расчётные действия, позволяя выполнить:

• построение схемы замещения,
• определение опытных параметров указанной схемы,
• расчёт потерь и КПД агрегата.

Данная методика не означает, что приведённый трансформатор может применяться физически. Это исключительно условное понятие. Но такое умозрительное преобразование позволяет получить необходимые расчётные данные, необходимые для проектирования реальных агрегатов.

Вводя различные нагрузочные параметры при указанной схеме можно получить модель поведения реального трансформатора при режиме от холостого хода до короткого замыкания. Процесс можно алгоритмизировать для использования в расчёте вычислительной техники.

Сопротивления в эквивалентной схеме трансформатора

Рассмотрим сопротивления обмоток в эквивалентной схеме. В разных типах трансформаторов те или иные виды сопротивлений могут иметь различную значимость. В большинстве случаев основное значение имеют активные сопротивления R_i. Однако у мощных трансформаторов сопротивления рассеяния X_i значительно больше активных. Активное сопротивление обмотки определяется стандартным способом, через удельное сопротивление проводника ρ, количество витков i-й обмотки w_i, среднюю длину витка i-й обмотки l_wi (м) и сечение проводника i-й обмотки q_i (мм2)

В случае трансформаторов повышенных и высоких частот активное сопротивление обмоток начинает расти при увеличение частоты. Это происходит вследствие поверхностного эффекта (скин-эффекта) и влияния соседних проводников обмоток (эффект-близости). Отражение данных факторов происходит с помощью коэффициента добавочных потерь k_r, который я рассматривал в статье о потерях мощности в дросселях.

Вернёмся к реактивным сопротивлениям X_i и X_ci. Реактивное сопротивление X_i обусловлено потоками рассеяния и рассчитывается через индуктивность рассеяния L_si

где ω – круговая частота,

f – частота переменного ток  .

В большинстве случаев необходимо знать полную индуктивность рассеяния L_s, приведённую к первичной обмотке. Приблизительно она составляет удвоенную величину индуктивности рассеяния или приведённой вторичной обмотки

где w_i – число витков i-й обмотки,

l_wi – средняя длина витка i-й обмотки, см,

m_ф – число стержней, несущих обмотку одной фазы (для СТ m_ф = 2, для остальных m_ф = 1),

m_si – число секций обмотки, для несекционированной обмотки m_si = 1,

h – обмотки (высота стержня без ярма), см,

∆_об – толщина межобмоточной изоляции, см,

C_кi – толщина одной катушки, на одну сторону (для БТ C_кi = с, для СТ, ТТ C_кi = с/2), см,

K_T – коэффициент трансформации.

Емкости в эквивалентной схеме трансформатора и соответствующие им емкостные сопротивления X_ci, объединяют в себе несколько видов: межобмоточную ёмкость С_об, межслоевую емкость С_сл и емкостью С_1С между первым слоем намотки и сердечником. Следующие выражения позволят вычислить различные виды емкостей:

— межобмоточная емкость

где ε_а – диэлектрическая проницаемость вещества между сердечником и первым слоем намотки,

d_i – диаметр обмоточного провода без изоляции,

l_w – средняя длина витка катушки трансформатора,

∆_1С – расстояние между стержнем сердечника и ближайшей к нему обмотки,

w_i – количество витков провода в i-й обмотке,

n_{сл i} – количество слоев проводников в i-й обмотке.

— межслоевая емкость

— емкость между первым слоем намотки и сердечником

a, b – ширина и толщина стержня сердечника трансформатора.

Для приведения данных емкостей к первичной обмотке необходимо воспользоваться следующими выражениями

Они все объединяются в суммарную эквивалентную емкость С_э и приводятся к соответствующему входу.

Реактивные параметры X_i, X_ci, L_si и C_i в большинстве случаев являются паразитными и негативно влияют на работу трансформатора. Но на низких частотах (до нескольких кГц) их влияние незначительно и в практических расчетах не учитывается.

Классификация

Схема приведённого трансформатора может быть построена в результате условного преобразования следующих разновидностей агрегатов:

• силовых – широко применяемых в промышленной сфере для преобразования энергетических параметров,

• автотрансформаторов – при соединении обмоток гальваническим способом, применяемых на пусковых системах мощных агрегатов, в защитных модулях,

• измерительных(трансформатор тока и напряжения) – используемых в контрольных приборах (счётчиках, вольтметрах и пр.),

• импульсных – для изготовления сердечника которых применяются ферромагнитные сплавы, обеспечивающие возможность импульсной работы (в вычислительной технике, радиолокационных системах и пр.).

Каждый из перечисленных видов отличается своими особенностями. Выпускаются различные модели перечисленных разновидностей устройств, для расчёта которых используется приведённый трансформатор.

Виды трансформаторов

В зависимости от своего применения и характеристик трансформаторы бывают нескольких видов. К примеру, в электрических сетях населенных пунктов, промышленных предприятий применяют трансформаторы силовые, основной задачей которых является понижение напряжения в сети до общепринятого – 220 В. Если трансформатор предназначен для регулировки тока, он называется трансформатор тока, а если устройство регулирует напряжение – то это трансформатор напряжения. В обычных сетях применяются однофазные трансформаторы, в сетях на три провода (фаза, ноль, заземление) нужен трехфазный трансформатор. Бытовой трансформатор, 220В предназначается для защиты бытовой техники от перепадов напряжения.

Виды трансформаторов

Сварочный трансформатор предназначен для разделения сварочной и силовой сети, для понижения напряжения в сети до нужной для сварки величины. Масляный трансформатор предназначается для использования в сетях с напряжением выше 6 000 Вольт. Конструкция трансформатора включает в себя: магнитопровод, обмотки, бак, а также крышки с вводами. Магнитопровод состоит из 2 листов электротехнической стали, которые изолированы друг от друга, обмотки, как правило, делают из алюминиевого или медного провода. Регулировка напряжения производится с помощью ответвления, которое соединяется с переключателем. Существует два вида переключения ответвлений: переключение под нагрузкой — РПН (регулирование под нагрузкой), а также без нагрузки, после того, как трансформатор отключен от внешней сети (ПБВ, или переключение без возбуждения). Большее распространение получил второй способ регулировки напряжения.

Говоря о видах трансформаторов, нельзя не рассказать об электронном трансформаторе. Электронный трансформатор представляет собой специализированный источник питания, который служит для преобразования напряжения 220В в 12 (24)В, при большой мощности. Электронный трансформатор намного меньше обычного, при тех же самых параметрах нагрузки.
