Определение тарифного уровня напряжения при непосредственном техприсоединении

Определение напряжения по внешнему виду

Следующий этап — определение мощностей ВЛ.

Как же узнать напряжение на ЛЭП по её внешнему виду? Легче всего это сделать по количеству проводов и по числу изоляторов. Самый простой способ — определение по изоляторам.

Существуют ВЛ разных классов напряжения. Рассмотрим поочередно каждую.

ЛЭП на 0,4 киловольта (400 Вольт) — низковольтные, встречающиеся во всех населенных пунктах. В них всегда используются штыревые изоляторы из фарфора или стекла. Опоры изготавливают из железобетона или дерева. В однофазной линии два провода. Если фазы три, проводников будет четыре и более.

Далее идут ЛЭП на 6 и 10 киловольт. Визуально они неотличимы друг от друга. Здесь всегда по три провода. В каждом используется два штыревых фарфоровых или стеклянных изолятора или один, но большего номинала. Используются эти трассы для подведения питания к трансформаторам. Минимальное расстояние до частей, проводящих ток, здесь составляет 0,6 м.

Часто в целях экономии совмещают подвеску проводников 0,4 и 10 кВ. Охранной зоной таких трасс является расстояние 10 м.

В ЛЭП на напряжение 35 кВ, используются подвесные изоляторы в количестве от 3 до 5 штук в гирлянде к каждому из трёх фазных проводов.

Обычно такие воздушные магистрали через территорию городов не проходят. Допустимым считается расстояние – 0,6 м, а охранная зона определяется 15 метрами. Опоры должны быть железобетонными или металлическими, с разнесенными друг от друга на допустимое расстояние проводниками, несущими ток.

В ЛЭП на напряжение 110 кВ монтаж каждого из проводов осуществляется на отдельной гирлянде из 6-9 подвесных изоляторов. Минимально близким к проводникам, является расстояние в 1 метр, а охранная зона определяется 20 метрами.

Материалом для опоры служит железобетон или металл.

Если напряжение 150 кВ, применяют 8-9 подвесных изоляторов на каждую гирлянду в ЛЭП. Расстояние 1,5 м до проводников тока считается в этом случае минимальным.

Когда напряжение 220 кВ, число используемых изоляторов находится в пределах от 10 до 40 единиц. Фаза передаётся по одному проводу.

Линии используют для подведения электроэнергии к крупным подстанциям. Наименьшее расстояние приближения к проводникам составляет 2 м. Величина охранной зоны – 25 м.

В последующих классах высоковольтных ЛЭП появляется отличие по числу проводов на фазу.

Если произведен монтаж двух проводников на одну фазу, а изоляторов в гирляндах по 14, перед вами магистраль 330 кВ.

Минимальным расстоянием до токоведущих частей в ней считается 3,5 м. Необходимое увеличение охранной зоны до 30 м. Материалом для опор служит железобетон или метал.

Если фаза расщепляется на 2-3 проводника, а подвесных изоляторов в гирляндах по 20, то напряжение ВЛ составляет 500 кВ.

Охранная зона в этом случае ограничивается 30 метрами. Опасной считается дистанция менее 3,5 м до проводов.

В случае разделения фазы на 4 или 5 проводников, соединение которых кольцевое или квадратное, и присутствия в гирляндах 20 и более изоляторов, напряжение ВЛ составляет 750 кВ.

Охранная территория таких трасс — 40 м, а приближение к токопроводящим частям ближе 5 м опасно для жизни.

В России есть единственная в мире ЛЭП, напряжение которой 1150 кВ. Фазы в ней делятся на 8 проводов каждая, а в гирляндах присутствуют 50 и более изоляторов.

К этой трассе не стоит приближаться более чем на 8 метров. Увидеть такую высоковольтную линию можно, например, на участке магистрали «Сибирь – Центр».

Получить подробную информацию о любой ВЛ, её местоположении можно на интерактивной карте в сети интернет.

Меры по снижению отклонений напряжения в сетях 0,4 кВ

В сетях напряжением 0,4 кВ отклонения напряжения могут возникать по разным причинам, таким как изменение нагрузки, неисправности оборудования или воздействие внешних факторов. Для снижения отклонений напряжения и обеспечения стабильности электроснабжения, следует применять следующие меры:

1. Регулировка трансформаторов напряжения — трансформаторы напряжения широко используются в сетях 0,4 кВ для перевода напряжения сети на уровень, пригодный для выполнения различных задач. Путем регулировки трансформаторов напряжения можно контролировать и поддерживать оптимальный уровень напряжения в сети.
2. Установка регуляторов напряжения — регуляторы напряжения предназначены для автоматической коррекции напряжения в сети. Они монтируются на определенных участках сети и позволяют автоматически поддерживать стабильное напряжение независимо от изменений нагрузки.
3. Внедрение устройств защитного отключения — устройства защитного отключения позволяют быстро обнаруживать неисправности в сети и автоматически отключать поврежденный участок, чтобы предотвратить распространение сбоев на другие части сети и уменьшить вероятность отклонений напряжения.
4. Рациональное планирование и управление нагрузкой — планирование и управление нагрузкой позволяют более эффективно распределять электроэнергию в сети. С учетом изменения пиковой нагрузки и равномерного распределения нагрузки на различных участках сети можно снизить отклонения напряжения.
5. Регулярное техническое обслуживание и диагностика оборудования — регулярное обслуживание и диагностика оборудования позволяют выявлять и устранять возможные неисправности, которые могут привести к отклонениям напряжения. Это также помогает обнаружить и предотвратить возможные аварийные ситуации.

Применение указанных мер позволит снизить отклонения напряжения в сетях 0,4 кВ и обеспечить более стабильное электроснабжение для потребителей.

Что необходимо знать перед покупкой стабилизатора?

Прежде чем совершить покупку дорогостоящего устройства, необходимо учитывать следующие особенности:

Суммарная нагрузка бытовой сети – суммарная мощность электроприборов (указана в паспорте устройств).
Тип установки: настенный, настольный, встраиваемый в нишу.
Характер нагрузки: нагревание, электроосвещение и др.
Система охлаждения. Не следует приобретать шумные модели для частных домов и квартир, т.к. они будут доставлять хозяевам дискомфорт.
Точность выходного напряжения. Параметр выбирается по прибору с более высоким классом точности.
Диапазон рабочих напряжений. Стабилизаторы с малым диапазоном стоят намного дешевле. Также не стоит приобретать дорогие модели с большим разбросом напряжений, если в доме нет таких электроприборов.
Производители. Зарекомендовавшие себя производители предлагают не только гарантийный срок обслуживания и качественный сервис

Технические характеристики приборов популярных марок соответствуют заявленным в техпаспорте, что важно для бытовой техники.

Важно! Для дач и садовых домиков, в которых нет проживающих постоянно людей, а также в которых малое количество электроприборов, следует приобретать портативные (переносные) модели. Необходимо выбирать стабилизатор напряжения для дачи и дома, учитывая все особенности бытовой электросети, класс напряжения, характеристики бытовых электроустройств.Правильно подобранные стабилизаторы повысят качество электроэнергии и продлят срок службы электрических приборов

Необходимо выбирать стабилизатор напряжения для дачи и дома, учитывая все особенности бытовой электросети, класс напряжения, характеристики бытовых электроустройств.Правильно подобранные стабилизаторы повысят качество электроэнергии и продлят срок службы электрических приборов.

При заключении:

1. договора с энергосбытовой организацией (ЭСО) на продажу электрической энергии и мощности по типу «энергоснабжения»
2. договора с территориальной сетевой организацией (ТСО) на оказание услуг по передаче электрической энергии

требуется определить тарифный уровень (диапазон, класс) напряжения (ТУН), на котором подключён потребитель электроэнергии к сетям ТСО, так как по тарифному уровню напряжения, идентифицируется величина тарифа на передачу электроэнергии или величина предельных уровней нерегулируемых цен на электроэнергию, включающих в себя тариф на передачу электроэнергии.

По моему мнению, при идентификации тарифного уровня (диапазона) напряжения, предопределяющего размер тарифа на услуги по передаче, необходимо учитывать следующие обстоятельства:

1. Понятия «уровень напряжения» и «напряжения» — это разные понятия

2. Понятия «фактический уровень напряжения» и «фактическое напряжение» — это разные понятия

3. При определении фактического уровня напряжения необходимо учитывать, где находится граница балансовой принадлежности (далее по тексту – ГБП): на «источнике питания» или нет?

4. Алгоритм определения применяемой для расчётов величины тарифа на передачу электроэнергии, при непосредственном подключении энергопринимающих устройств (далее по тексту – ЭПУ) потребителя к объектам электросетевого хозяйства ТСО

Конструкция ЛЭП для разных классов напряжения

Конструкция ЛЭП считается индивидуальной для каждого из классов напряжений. Низковольтные линии, например, размещают на одиночных столбах, вкопанных в грунт. Шаговое напряжение здесь окажется не очень большим при аварийной ситуации, а защита будет обеспечена местным заземленным громоотводом.

Линии до 20 кВ по конструкции мало отличаются от вышеописанных. При этом увеличиваются размеры столбов, изоляторы, а также расстояние между кабелями. Экономически неоправданным здесь считается использование молниезащитных тросов, поэтому они не используются.

Начиная с линий 35 кВ, конструкция усложняется, в особо опасных районах (защита от грозы) подвешивают молниезащитные стальные тросы, столбы ставят из материалов с повышенной прочностью на излом, между проводами создают мощную изоляцию за счет специальных изоляторов, закрепленных на траверсах.

На ЛЭП с классом напряжения 110 кВ молниезащитные тросы подвешивают уже по всей длине. Линии на 330 кВ имеют высокие и мощные арочные столбы, при этом количество изоляторов здесь увеличено с целью блокировки возникновения электрической дуги и снижения коронных разрядов.

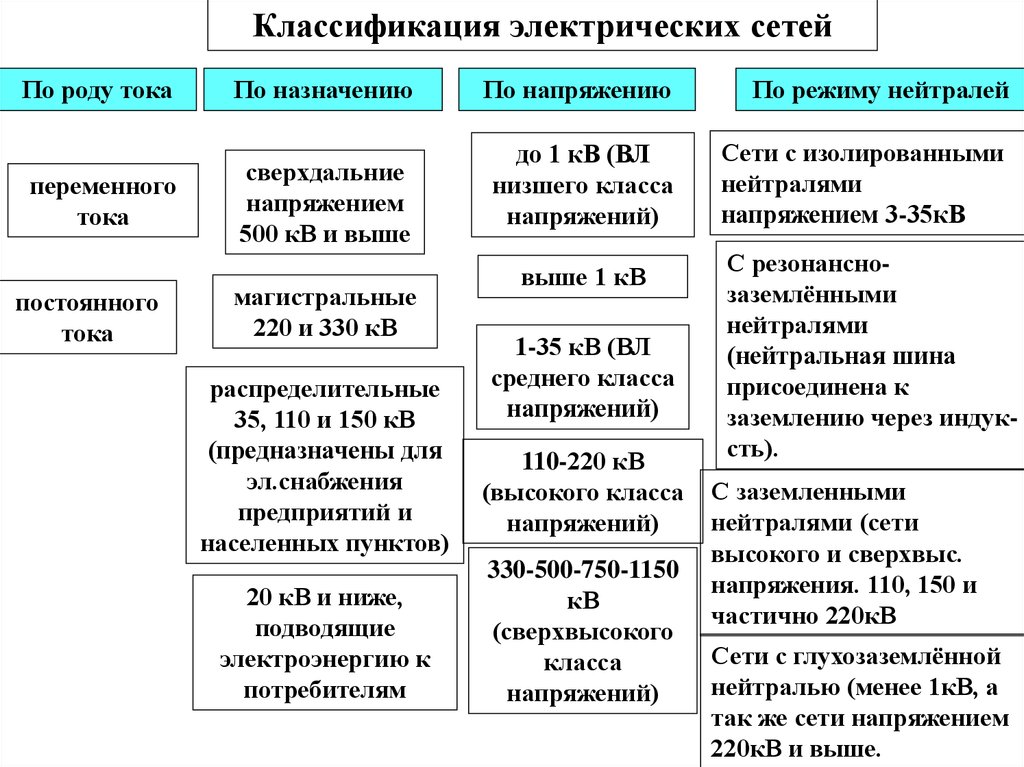

Класс напряжения — это типовое значение линейного (междуфазного) напряжения в электрических сетях, которое является номинальным для различных групп оборудования: трансформаторов, линий, генераторов, реакторов и прочих. Класс напряжения определяет требуемый уровень электрической изоляции электрооборудования. Порядок класса напряжения определяет то, для каких целей и задач применяется это оборудование. В частности, низкие напряжения используются для распределения мощности между мелкими потребителями на малые расстояния, средние классы — для распределения мощности между средними потребителями и группами потребителей на умеренной дистанции, высокие и сверхвысокие классы — для распределения мощности между крупными потребителями и для передачи мощности на большие расстояния. Иными словами низкие и средние классы напряжения характерны для распределительных сетей, в то время как высокие и сверхвысокие классы — для системообразующих сетей, связывающих отдельные энергосистемы.

Повышенное напряжение базисного узла

Во многих практических расчётах можно столкнуться с тем, что напряжение базисного узла задается повышенным и редко совпадает с номинальной величиной. В частности, для сетей 110 кВ величина составляет 115 (121) кВ, для сетей 220 кВ — 230 (242) кВ. Объяснений данному факту может быть несколько.

В первую очередь это может быть обусловлено тем, что в соответствии с указаниями по расчёту коротких замыканий при учете тока подпитки от внешней системы необходимо задавать напряжение этой системы выше номинала на 5 %. Эта мера направлена на намеренное завышение расчётного тока короткого замыкания, чтобы исключить неопределенность, связанную с составом оборудования и режимом внешней сети.

Второе объяснение менее убедительно по сравнению с первым, но имеет под собой вполне логичное основание. Как правило, базисный узел задается на шинах мощной электростанции района, либо на шинах подстанции высокого или сверхвысокого напряжения, связывающей район с внешней системой. Опыт расчётов подсказывает, что в большинстве случаев мощность именно вытекает из базисного узла, а не наоборот. В начале передачи, опять же как правило, напряжение выше, чем на приемном конце, а на электростанции напряжения в нормальном режиме выше, чем у потребителей. Таким образом, умышленное завышение напряжения базисного узла имеет своей целью отразить указанную физическую закономерность.

Понятия «уровень напряжения» и «напряжения» — это разные понятия

Выдержка из «Энциклопедии Экспертов»

«Напряжение» – это техническая характеристика энергоустановки, оно указывает, для приёма какого напряжения предназначена ЭПУ. Измеряется в вольтах (В) или киловольтах (кВ). Предопределяется техническими условиями, проектом на ЭПУ. Первично, как правило, напряжение фиксируется в документах о технологическом присоединении, чаще всего – в актах разграничения балансовой принадлежности. В нашей стране ЭПУ предназначаются для приёма следующего «напряжения»:

1. 0,4 кВ
2. 1 кВ
3. 6 кВ
4. 10 кВ
5. 20 кВ
6. 35 кВ
7. 110 кВ
8. 150 кВ
9. 220 кВ и выше

«Уровень напряжения» (иногда «диапазон напряжения» или «тарифный уровень напряжения», или «тарифный уровень (диапазон) напряжения») – это понятие, используемое:

1. в тарифном регулировании – при установлении тарифов на передачу электроэнергии

2. в применении тарифов на передачу электроэнергии в расчётах за услуги по передаче электроэнергии

По «уровням напряжения» тарифы дифференцируются, то есть различаются по величине. Чем выше «уровень напряжения», тем ниже величина тарифа. Поэтому потребители стремятся подтвердить наиболее высокий «уровень напряжения».

Понятие «уровень напряжения» в нормативно-правовых актах (далее по тексту – НПА) появляется и используется в контексте тарифообразования и тарифоприменения.

Согласно пункта 48 , (далее по тексту — ПНД) «тарифы на услуги по передаче электрической энергии устанавливаются в соответствии с Основами ценообразования в области регулируемых цен (тарифов) в электроэнергетике и Правилами государственного регулирования (пересмотра, применения) цен (тарифов) в электроэнергетике, с учетом пункта 42 настоящих Правил»

В соответствии с пунктом 42 ПНД «при установлении тарифов на услуги по передаче электрической энергии ставки тарифов определяются с учетом необходимости обеспечения равенства единых (котловых) тарифов на услуги по передаче электрической энергии для всех потребителей услуг, расположенных на территории соответствующего субъекта Российской Федерации и принадлежащих к одной группе (категории) из числа тех, по которым законодательством Российской Федерации предусмотрена дифференциация тарифов на электрическую энергию (мощность)».

Дифференциация тарифов на передачу электроэнергии по «уровням напряжения» установлена следующими НПА:

• (далее по тексту – Основы ценообразования)
• (далее по тексту – Двадцатая методика):

Пункт 81(1) Основ ценообразования гласит: «Единые (котловые) тарифы дифференцируются по следующим «уровням напряжения»:

Пункт 44 Двадцатой методики устанавливает: «Размер тарифа на услуги по передаче электрической энергии рассчитывается в виде экономически обоснованной ставки, которая в свою очередь дифференцируется по четырем «уровням напряжения»:

Из указанных пунктов НПА также видно, что каждый «уровень напряжения» имеет свои напряжения, которые к нему относятся:

1. к уровню напряжения – высокое напряжение (ВН) относятся напряжения от 110кВ и выше (т.е. 150кВ и т.д.)
2. к уровню напряжения – среднее первое напряжение (СН1) относится только одно напряжение — 35 кВ
3. к уровню напряжения – среднее второе напряжение (СН2) относятся напряжения, значения которых попадают в диапазон: 20-1 кВ, т.е. – это 1 кВ, 6 кВ, 10 кВ, 20 кВ и др.
4. к уровню напряжения – низкое напряжение (НН) относятся напряжения, значения которых 0,4 кВ и ниже (например, 220 В, 150 В и др.)

По уровням напряжения также дифференцируются предельные уровни нерегулируемых цен на электроэнергию, включающие в себя тариф на передачу электроэнергии. Это можно увидеть из формы публикации данных о предельных уровнях нерегулируемых цен на электрическую энергию (мощность) и составляющих предельных уровней нерегулируемых цен на электрическую энергию (мощность), установленной Приложением к (далее по тексту — Правила определения нерегулируемых цен)

Таким образом, понятия «напряжение» и «уровень напряжения» не тождественны. Это разные понятия. Но их часто путают, особенно при определении величины тарифа на передачу электроэнергии, по которому подлежит оплата оказанных территориальными сетевыми организациями (далее по тексту – ТСО) услуг по передаче. Это происходит ещё из-за того, что путаются понятия «фактический уровень напряжения» и «фактическое напряжение».

Приложения класса напряжения 0,4 кВ в промышленных системах

Класс напряжения 0,4 кВ, также известный как низкое напряжение, широко используется в промышленных системах для обеспечения электропитания значительного количества различных устройств. Рассмотрим основные приложения этого класса напряжения в промышленности.

Основное применение класса напряжения 0,4 кВ — это электроснабжение различных промышленных машин и оборудования. В промышленности существует множество различных типов электрических устройств, требующих низкое напряжение для их работы. К ним относятся насосы, компрессоры, вентиляторы, электродвигатели и другие. Применение класса напряжения 0,4 кВ позволяет обеспечить надежное и безопасное электропитание для таких устройств.

Еще одним важным приложением класса напряжения 0,4 кВ является электроосвещение в промышленных помещениях. Мощные промышленные лампы и светильники требуют низкое напряжение для своей работы. Класс напряжения 0,4 кВ позволяет обеспечить яркое и стабильное освещение на производственных площадях.

Еще одной важной областью применения класса напряжения 0,4 кВ являются электрические системы безопасности и контроля. В промышленных системах часто используются различные системы контроля доступа, системы видеонаблюдения, системы пожарной безопасности и другие

Они все требуют электропитания низкого напряжения для своей работы. Класс напряжения 0,4 кВ обеспечивает надежное электропитание для таких систем, что позволяет обеспечить безопасность и контроль на производственных объектах.

Примеры приложений класса напряжения 0,4 кВ в промышленных системах
Приложение
Описание

Электрические машины и оборудование
Обеспечение электропитания для промышленных машин и оборудования, таких как насосы, компрессоры, вентиляторы и электродвигатели.

Электроосвещение
Обеспечение яркого и стабильного освещения на производственных площадях.

Системы безопасности и контроля
Обеспечение надежного электропитания для систем контроля доступа, видеонаблюдения, пожарной безопасности и других.

Таким образом, класс напряжения 0,4 кВ имеет множество приложений в промышленных системах, от обеспечения электропитания промышленным машинам и оборудованию, до поддержки освещения и систем безопасности. Этот класс напряжения играет важную роль в обеспечении электроэнергией различных устройств, обеспечивая их надежную и безопасную работу.

По каким внешним признакам определяют напряжение линии электропередач?

ВЛ используют для передачи электроэнергии на большие расстояния. Такой способ значительно дешевле транспортировки по подземным и наземным линиям. Для уменьшения потерь мощности используется передача электроэнергии на высоком напряжении. Рассмотрим, как определить напряжение линии по внешним признакам.

0,38-04 кВ

Низкий класс напряжения. Эти ВЛ на 0,38 кВ предназначены для передачи электроэнергии на небольшие расстояния в пределах маленького населенного пункта, городского микрорайона.

Низковольтные линии отличает тип опор, количество токоведущих элементов и вид изоляторов. Стойки таких ВЛ выполняют из железобетона и дерева. 4 провода закреплены на изоляторах штыревого типа из фарфора и стекла. Безопасное расстояние от токоведущих элементов составляет 0.6-1 м.

6-10 кВ

Средний класс. Используется для транспортировки электричества до трансформаторных подстанций, питающих конечных потребителей. Напряжение ВЛ составляет от 6-10 кВ до 35 кВ.

Линии 6-10 кВ сооружают для транспортировки электричества на незначительные расстояния. Причем в городских условиях применяют ВЛ на напряжение 6 кВ, в сельской местности на 10 кВ. Линии отличаются наличием высоких ЖБ-опор, более массивными штыревыми изоляторами из фарфора или стекла. На поворотных стойках провода фиксируют подвесными гирляндами из 2-3 изоляторов.

Линии среднего напряжения имеют 3 провода. Часто на одних и тех же стойках тянут ЛЭП 0,4 и 10 кВт. При этом токоведущие линии более высокого напряжения размещаются на широких траверсах вверху опоры. 4-х проводная линия 0,4 кВ расположена ниже.

35 кВ

Воздушные линии на 35 кВ прокладываются на высоких бетонных опорах. Для крепления голых проводов используются гирлянды, содержащие по 3-5 изоляторов.

Иногда применяют массивные штыревые изолирующие устройства. Как и на ЛЭП 6-10 кВ, количество проводов ВЛ составляет 3 шт. ЛЭП такого типа применяют для подачи электричества до узловых пригородных ТП или подстанций тупикового типа.

110 кВ

Высокий класс. Линии такого типа на напряжение 110-220 кВ служат для передачи электроэнергии между областями и округами.

Линии применяются для подачи электроэнергии к перераспределяющим подстанциям, объектам с высоковольтными электроприемниками. Для таких ВЛ применяются опоры из стали. Число проводов – 3 с каждой стороны стойки. Проводящие линии 110 кВ закреплены на подвесных изоляторах по 6-7 штук. Безопасное расстояние от проводов составляет 1 м.

220 кВ

ЛЭП сверхвысокого напряжения. Служат для передачи электричества на большие расстояния к объектам с высоковольтными потребителями. Напряжение линий такого типа — 330-500 кВ.

ВЛ данного типа сложно отличить от ЛЭП 110 кВ. Для них также применяются опоры из конструкционной стали на фундаментах или растяжках. Количество изоляторов составляет 8-9.

330 кВ

ЛЭП этого типа можно отличить по 2 проводам каждой фазы. Для их фиксации использует гирлянды изоляторов по 14 элементов и более. В остальном такие ЛЭП похожи на линии высокого класса.

500 кВ

На каждую фазу ЛЭП приходится по 3 провода. Охранная зона таких ВЛ равна 30 м. Провода крепятся наборными конструкциями из 20 изоляторов.

750-1150 кВ

ВЛ ультравысокого напряжения. Область применения таких ЛЭП от 750 до 1150 кВ аналогична ВЛ сверхвысокого напряжения.

Линии ультравысокого напряжения тянут по П или V-образным стальным опорам. Они имеют от 4 до 8 проводов на одной фазе и от 20 изоляторов на подвесной гирлянде.

Компания “Энергопоставшик” оказывает услуги проектирования, строительства и реконструкции ЛЭП до 35 кВ. Мы также принимаем заказы на поставку траверс для изоляторов и других металлоконструкций для низковольтных и высоковольтных линий различного класса. Звоните!

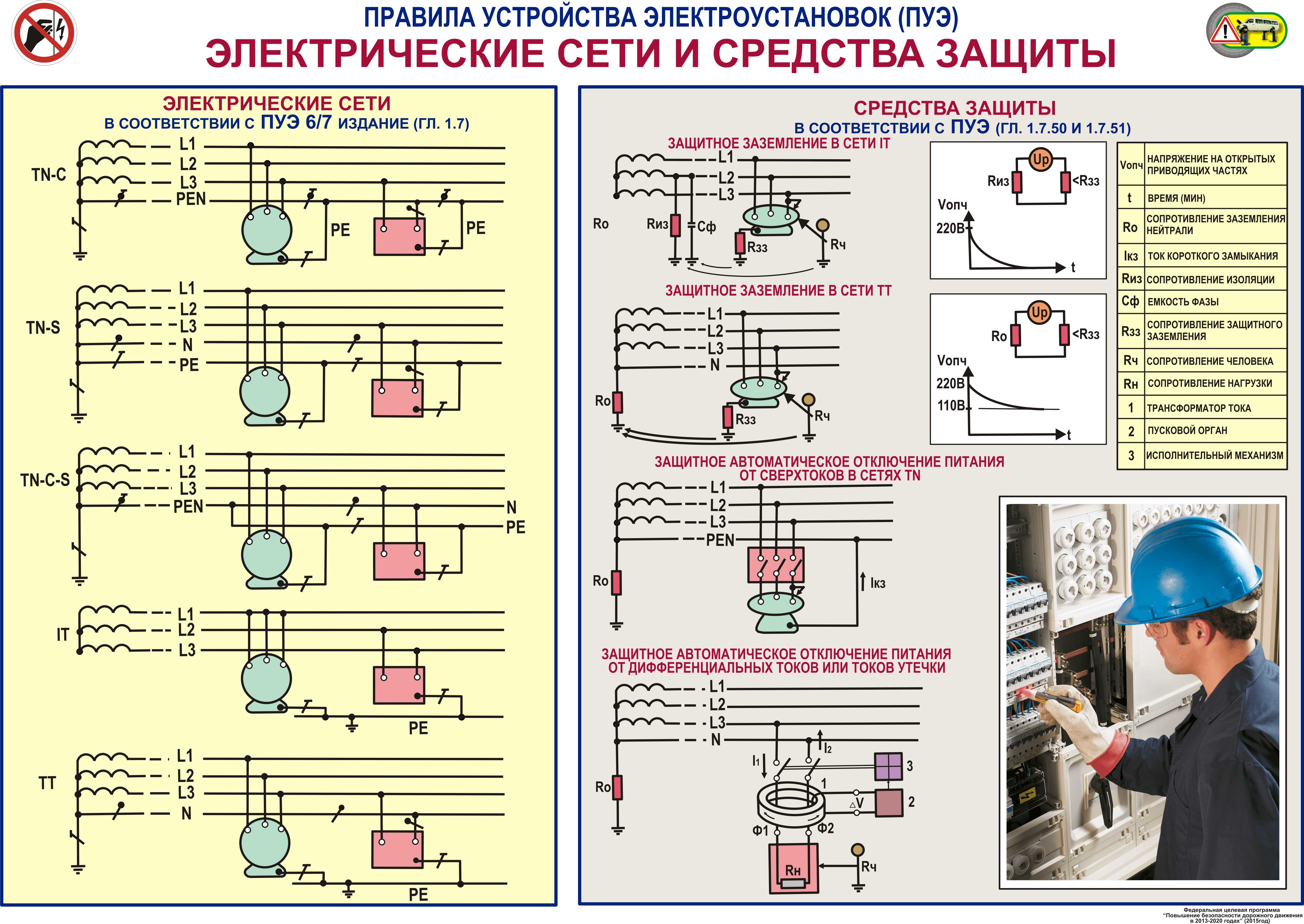

Требования к оборудованию при работе на напряжении 0,4 кВ

Работа на напряжении 0,4 кВ требует соблюдения определенных требований к оборудованию, которое применяется на сети. Эти требования необходимы для обеспечения безопасности работы, надежности энергосистемы и предотвращения аварийных ситуаций.

Одним из основных требований является использование оборудования, соответствующего стандартам и нормам безопасности для электрических сетей напряжением 0,4 кВ. Данное оборудование должно быть сертифицировано и проверено на соответствие требованиям безопасности.

Кроме того, оборудование должно иметь достаточную надежность и долговечность, чтобы обеспечить непрерывность электроснабжения и минимизировать возможность отказов и поломок

Также важно, чтобы оборудование имело низкий уровень электромагнитных помех, чтобы не влиять на работу других электронных и электрических устройств

Для оборудования на напряжении 0,4 кВ также требуется наличие системы защиты от перегрузок и короткого замыкания, чтобы предотвратить повреждения оборудования и возгорания. Эта система должна быть надежной, точной и мгновенно срабатывать при возникновении опасной ситуации.

Кроме того, оборудование на напряжении 0,4 кВ должно иметь удобные средства доступа для обслуживания и ремонта. Это позволяет оперативно проводить проверки, регулировки и ремонты оборудования, а также быстро реагировать на возможные отказы или поломки.

Наконец, все работники, работающие с оборудованием на напряжении 0,4 кВ, должны быть хорошо обучены и иметь соответствующие знания и навыки, чтобы грамотно и безопасно проводить работы на сети. Они должны знать основные принципы работы оборудования, процедуры безопасности, а также уметь правильно выполнять регламентные и аварийные работы.

Таким образом, работы на напряжении 0,4 кВ требуют использования специального оборудования, соответствующего требованиям безопасности и надежности, а также обученного и опытного персонала. Это позволяет обеспечить надежную и безопасную работу энергосистемы на данном напряжении.

Сети железных дорог

Около 7% электроэнергии, вырабатываемой на электростанциях России, передаётся по трассам ВЛ на объекты ЖД. В целом, длина железнодорожного полотна составляет 43 тысячи километров. Из них 18 тысяч км питаются постоянным током напряжением в 3 000 Вольт, а остальные 25 тысяч км работают на переменном токе напряжением в 25 000 Вольт.

Энергия электрифицированных дорог используется не только для движения поездов. Ею питают промышленные предприятия, населенные пункты, другие объекты недвижимости, расположенные вдоль железных дорог или в непосредственной близости к магистралям. По статистике, более половины электроэнергии контактной сети ЖД расходуется на электроснабжение объектов, не включенных в транспортную инфраструктуру.

Основные характеристики уровня напряжения 0,4 кВ

Уровень напряжения 0,4 кВ относится к низкому напряжению и широко используется в электроэнергетике для передачи и распределения электрической энергии. Данный уровень напряжения имеет несколько основных характеристик, которые определяют его применение и возможности:

1. Малая опасность для человека и окружающей среды. Напряжение 0,4 кВ считается относительно низким и не представляет прямой опасности для человека, что делает его безопасным для использования в городской и промышленной среде. При этом также снижается возможность возникновения пожаров и короткого замыкания.

2. Удобство и простота эксплуатации. Уровень напряжения 0,4 кВ легко монтировать и обслуживать. Компактность и низкие энергетические потери в процессе передачи позволяют применять это напряжение в многочисленных работах, таких как освещение, малая промышленность, жилые дома и т.д.

3. Подходит для передачи энергии на сравнительно небольшие расстояния. Напряжение 0,4 кВ может быть использовано для передачи энергии на небольшие расстояния, такие как внутренняя электросеть зданий, поселков, предприятий и т.д. Также данное напряжение подходит для передачи электроэнергии вдоль трасс автодорог и подземных коммуникаций.

4. Уровень мощности и нагрузки. Уровень напряжения 0,4 кВ обладает достаточной мощностью для питания основных потребителей электроэнергии, таких как бытовые приборы, электроинструменты, освещение и промышленное оборудование. Однако для более мощных потребителей, таких как промышленные предприятия, могут использоваться более высокие уровни напряжения, такие как 6, 10 или 35 кВ.

5. Разделение сети. Напряжение 0,4 кВ позволяет проводить разделение сети на отдельные участки, что упрощает контроль и управление энергетическими системами. Это является полезным при обнаружении и устранении возможных сбоев и аварий.

Уровень напряжения 0,4 кВ представляет собой универсальное решение для передачи и распределения электрической энергии на сравнительно небольшие расстояния. Его преимущества включают безопасность, удобство эксплуатации, надежность и разделение сети. Однако для более крупных нагрузок и передачи энергии на большие расстояния могут требоваться более высокие уровни напряжения.

КТПСНС расшифровка

КТПСНС – это комплектная трансформаторная подстанция для собственных нужд электростанций для работы в сейсмически опасных районах.

КТПСНС включает в себя сухой силовой трансформатор, шкафы ввода с выключателями серии ВА, блоками релейной защиты и управления, секционного шкафа, в котором установлены такие же блоки, шкафы отходящих линий, шкаф управления силовыми трансформаторами, шкаф общесекционных устройств. КТПСНС могут применяться и в других электроустановках, например, газокомпрессорных станциях.

Номенклатура (на примере КТПСНС — 250/10/0,4-У3):

К – комплектная;
Т – трансформаторная;
П – подстанция;
СН – для собственных нужд электростанций;
С – для работы в сейсмически опасных районах;
250 – мощность силового трансформатора, кВА;
10 – номинальное напряжение, кВ;
0,4 – номинальное напряжение на стороне вторичной обмотки, кВ;
У3 – климатическое исполнение по ГОСТ 15150-69 и категория размещения по ГОСТ 15543.1-89.
