§56. Резонанс напряжений и резонанс токов

Явление резонанса.

Электрическая цепь, содержащая индуктивность и емкость, может служить колебательным контуром, где возникает процесс колебаний электрической энергии, переходящей из индуктивности в емкость и обратно. В идеальном колебательном контуре эти колебания будут незатухающими.

При подсоединении колебательного контура к источнику переменного тока угловая частота источника ω может оказаться равной угловой частоте ω, с которой происходят колебания электрической энергии в контуре. В этом случае имеет место явление резонанса, т. е. совпадения частоты свободных колебаний ω, возникающих в какой-либо физической системе, с частотой вынужденных колебаний ω, сообщаемых этой системе внешними силами.

Резонанс в электрической цепи можно получить тремя способами: изменяя угловую частоту ω источника переменного тока, индуктивность L или емкость С. Различают резонанс при последовательном соединении L и С — резонанс напряжений и при параллельном их соединении — резонанс токов. Угловая частота ω, при которой наступает резонанс, называется резонансной, или собственной частотой колебаний резонансного контура.

Резонанс напряжений.

При резонансе напряжений (рис. 196, а) индуктивное сопротивление XL равно емкостному Хси полное сопротивление Z становится равным активному сопротивлению R:

В этом случае напряжения на индуктивности UL и емкости Uc равны и находятся в противофазе (рис. 196,б), поэтому при сложении они компенсируют друг друга. Если активное сопротивление цепи R невелико, ток в цепи резко возрастает, так как реактивное сопротивление цепи X = XL—Xс становится равным нулю. При этом ток I совпадает по фазе с напряжением U и I=U/R. Резкое возрастание тока в цепи при резонансе напряжений вызывает такое же возрастание напряжений UL и Uc, причем их значения могут во много раз превышать напряжение U источника, питающего цепь.

Угловая частота ω0, при которой имеют место условия резонанса, определяется из равенства ωoL = 1/(ωС).

Рис. 196. Схема (а) и векторная диаграмма (б) электрической цепи, содержащей R, L и С, при резонансе напряжений

Если плавно изменять угловую частоту ω источника, то полное сопротивление Z сначала начинает уменьшаться, достигает наименьшего значения при резонансе напряжений (при ωo), а затем увеличивается (рис. 197, а). В соответствии с этим ток I в цепи сначала возрастает, достигает наибольшего значения при резонансе, а затем уменьшается.

Рис. 197. Зависимость тока I и полного сопротивления Z от ω для последовательной (а) и параллельной (б) цепей переменного тока

Резонанс токов.

Резонанс токов может возникнуть при параллельном соединении индуктивности и емкости (рис. 198, а). В идеальном случае, когда в параллельных ветвях отсутствует активное сопротивление (R1=R2 = 0), условием резонанса токов является равенство реактивных сопротивлений ветвей, содержащих индуктивность и емкость, т. е. ωoL = 1/(ωoC).

Рис. 198. Электрическая схема (а) и векторные диаграммы (б и в) при резонансе токов

Так как в рассматриваемом случае активная проводимость G = 0, ток в неразветвленной части цепи при резонансе I=U √(G 2 +(BL-BC) 2 )= 0. Значения токов в ветвях I1 и I2 будут равны (рис. 198,б), но токи будут сдвинуты по фазе на 180° (ток IL в индуктивности отстает по фазе от напряжения U на 90°, а ток в емкости I с опережает напряжение U на 90°).

Последовательная цепь RLC

Последовательная цепь RLC.

Цепь подвержена скачку напряжения

Если последовательная цепь RLC подвергается скачку напряжения , сеточный закон устанавливает соотношение:
E{\ Displaystyle E \,}

Eзнак равнотыПРОТИВ+тыL+тырзнак равнотыПРОТИВ+Ldяdт+ртя{\ displaystyle E = u_ {C} + u_ {L} + u_ {R} = u_ {C} + L \, {\ frac {\ mathrm {d} i} {\ mathrm {d} t}} + R_ {t} \, i}

Путем введения характеристического соотношения конденсатора:

яПРОТИВзнак равноязнак равноПРОТИВdтыПРОТИВdт{\ displaystyle i_ {C} = i = C \, {\ frac {\ mathrm {d} u_ {C}} {\ mathrm {d} t}}}

получаем дифференциальное уравнение второго порядка :

LПРОТИВd2тыПРОТИВdт2+ртПРОТИВdтыПРОТИВdт+тыПРОТИВзнак равноE{\ Displaystyle L \, C \, {\ frac {\ mathrm {d} ^ {2} u_ {C}} {\ mathrm {d} t ^ {2}}} + R_ {t} \, C \, {\ frac {\ mathrm {d} u_ {C}} {\ mathrm {d} t}} + u_ {C} = E}

С участием:

E электродвижущая сила генератора в вольтах ( В );
у _С напряжения на конденсаторе, в вольтах ( В );
Л индуктивность катушки, в генри ( Н );
я интенсивность электрического тока в цепи, в амперах ( );
д электрический заряд конденсатора, в кулонах ( С );
С электрической мощностью конденсатора, в фарадах ( F );
R _т в общем сопротивлении цепи, в Ом ( Ом );
т на время в секундах ( ы )

В случае режима без потерь, то есть при , мы получаем решение в виде:
ртзнак равно{\ Displaystyle R_ {t} = 0 \,}

тыпротивзнак равноE+Впотому что⁡(2πтТ+φ){\ displaystyle u_ {c} = E + A \, \ cos \ left ({\ frac {2 \ pi t} {T_ {0}}} + \ varphi \ right)}

Тзнак равно2πLПРОТИВ{\ displaystyle T_ {0} = 2 \ pi {\ sqrt {LC}}}

С участием:

T период колебаний в секундах ;
A и φ две константы, которые необходимо определить благодаря начальным условиям схемы.

Которые дают:

жзнак равно12πLПРОТИВ{\ displaystyle f_ {0} = {\ frac {1} {2 \ pi {\ sqrt {LC}}}}}

Где собственная частота цепи в герцах ( Гц ).
ж{\ displaystyle f_ {0}}

Цепь подвержена синусоидальному напряжению

Сложное преобразование применяется к различным напряжениям позволяет записать закон сетки в виде:

Uграмм_знак равноUПРОТИВ_+UL_+Uр_{\ displaystyle {\ underline {U_ {G}}} = {\ underline {U_ {C}}} + {\ underline {U_ {L}}} + {\ underline {U_ {R}}}}

либо путем введения комплексных сопротивлений :

Uграмм_знак равно-jПРОТИВωя_+jLωя_+ртя_знак равнорт+jLПРОТИВω2-1ПРОТИВωя_{\ displaystyle {\ underline {U_ {G}}} = — {\ frac {j} {C \ omega}} {\ underline {I}} + jL \ omega {\ underline {I}} + R_ {t} {\ underline {I}} = {\ bigg } {\ underline {I} }}

Угловая частота по резонансной интенсивности такой цепи & omega определяется по формуле:

ωзнак равно1LПРОТИВ{\ displaystyle \ omega _ {0} = {\ frac {1} {\ sqrt {LC}}}}

Для этой частоты указанное выше соотношение становится:

Uграмм_знак равноUр_знак равнортя_{\ displaystyle {\ underline {U_ {G}}} = {\ underline {U_ {R}}} = R_ {t} {\ underline {I}}}

и у нас есть: UL_знак равно-UПРОТИВ_знак равноjртLПРОТИВUграмм_{\ displaystyle {\ underline {U_ {L}}} = — \, {\ underline {U_ {C}}} = {\ frac {j} {R_ {t}}} \, {\ sqrt {\ frac { L} {C}}} \; {\ underline {U_ {G}}}}

Значение Cos φ

Cos φ в практической электротехнике имеет очень важное значение. Реальные нагрузки, типа электромоторов и трансформаторов, имеют большую индуктивную составляющую сопротивления, то есть, фактически, представляют собой цепи RL

Для таких цепей неизбежно существует сдвиг фаз, который приводит к тому, что полная мощность S значительно превышает активную мощность (P).

Из формулы видно, что чем меньше Cos φ (Чем больше угол сдвига фаз), тем меньшую часть активная мощность составляет от полной мощности .

Только активная мощность является полезной, если источник затрачивает полную мощность, а от нагрузки мы можем получить только активную мощность, значит, Cos φ имеет смысл электротехнического КПД или коэффициента мощности.

В идеале источник должен отдавать такую мощность, которую будет потреблять нагрузка. Реальные устройства неизбежно содержат индуктивности (катушки, обмотки, и т.п.), значит, источник вынужден отдавать полную мощность, которая значительно больше, активной.

Проектирование устройств и электрических цепей должно иметь целью получить значение Cos φ как можно ближе к единице, то есть влияние индуктивности надо свести к минимуму. Плохие значения Cos φ приводят к большим неоправданным затратам электроэнергии.

Основной принцип цепей RC / RL и RLC:

Прежде чем мы начнем с каждой темы, давайте разберемся, как резистор, конденсатор и индуктор ведут себя в электронной схеме. Для понимания рассмотрим простую схему, состоящую из конденсатора и резистора, включенных последовательно с источником питания (5 В). В этом случае, когда источник питания подключен к RC-паре, напряжение на резисторе (Vr) увеличивается до максимального значения, в то время как напряжение на конденсаторе (Vc) остается на нуле, затем конденсатор начинает медленно накапливать заряд и, таким образом, напряжение на резисторе будет уменьшаться, а напряжение на конденсаторе будет увеличиваться до тех пор, пока напряжение резистора (Vr) не достигнет нуля, а напряжение конденсатора (Vc) не достигнет своего максимального значения. Схема и форма волны можно увидеть в гифке ниже

Давайте проанализируем форму волны на изображении выше, чтобы понять, что на самом деле происходит в цепи. Хорошо проиллюстрированная форма волны показана на изображении ниже.

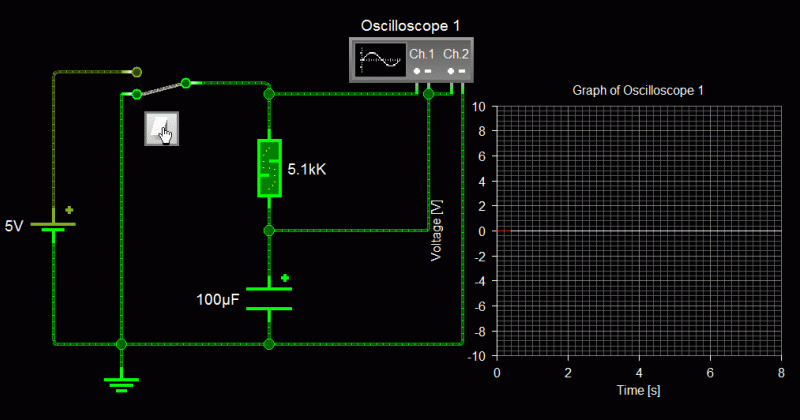

Когда переключатель включен, напряжение на резисторе (красная волна) достигает максимума, а напряжение на конденсаторе (синяя волна) остается равным нулю. Затем конденсатор заряжается, и Vr становится равным нулю, а Vc становится максимальным. Аналогичным образом, когда переключатель выключен, конденсатор разряжается, и, следовательно, на резисторе появляется отрицательное напряжение, а когда конденсатор разряжается, напряжение как конденсатора, так и резистора становится равным нулю, как показано выше.

То же самое можно увидеть и для индукторов. Замените конденсатор на катушку индуктивности, и форма сигнала будет просто зеркальным, то есть напряжение на резисторе (Vr) будет равно нулю при включении переключателя, поскольку все напряжение будет появляться на индукторе (Vl). По мере того, как индуктор заряжается, напряжение на (Vl) достигает нуля, а напряжение на резисторе (Vr) достигает максимального напряжения.

Дифференцирующая RC цепь

Еще одно ругательное слово, которое пришло с математики — дифференцирующий. Башка начинает сразу же болеть от одного только их произношения. Но, куда деваться? Электроника и математика неразлучные друзья.

А вот и сама дифференциальная цепочка

В схеме мы только переставили резистор и конденсатор местами

Ну а теперь проведем также все опыты, как мы делали с интегрирующей цепью. Для начала подаем на вход дифференциальной цепи низкочастотный двухполярный меандр с частотой в 1,5 Герца и с размахом в 5 Вольт. Желтый сигнал — это сигнал с генератора частоты, красный — с выхода дифференциальной цепочки:

Как вы видите, конденсатор успевает почти полностью разрядится, поэтому у нас получилась вот такая красивая осциллограмма.

Давайте увеличим частоту до 10 Герц

Как видите, конденсатор не успевает разрядиться, как уже приходит новый импульс.

Сигнал в 100 Герц сделал кривую разряда еще менее заметной.

Ну и добавим частоту до 1 Килогерца

Какой на входе, такой и на выходе С такой частотой конденсатор вообще не успевает разряжаться, поэтому вершинки выходных импульсов гладкие и ровные.

Но и на этом тоже ништяки не заканчиваются.

Давайте я подниму входной сигнал над «уровнем моря», то есть выведу его в положительную часть полностью. Смотрим, что получается на выходе (красный сигнал)

Ничего себе, красный сигнал по форме и по положению остался таким же, посмотрите — в нем нет постоянной составляющей, как в желтом сигнале, который мы подавали из нашего генератора функций.

Могу даже желтый сигнал вывести в отрицательную область, но на выходе мы все равно получим переменную составляющую сигнала без всяких хлопот:

Да и вообще пусть сигнал будет с небольшой отрицательной постоянной составляющей, все равно на выходе мы получим переменную составляющую:

Все то же самое касается и любых других сигналов:

В результате опытов мы видим, что основная функция дифференциальной цепи — это выделение переменной составляющей из сигнала, который содержит в себе как переменную, так и постоянную составляющую. Иными словами — выделение переменного тока из сигнала, который состоит из суммы переменного тока и постоянного тока.

Почему так происходит? Давайте разберемся. Рассмотрим нашу дифференциальную цепь:

Если внимательно рассмотреть эту схему, то мы можем увидеть тот же самый делитель напряжения, как и в интегрирующей цепи. Конденсатор — частотно-зависимый радиоэлемент. Итак, если подать сигнал с частотой в 0 Герц (постоянный ток), то у нас конденсатор тупо зарядится и потом вообще перестанет пропускать через себя ток. Цепь будет в обрыве. Но если мы будем подавать переменный ток, то и через конденсатор он тоже начнет проходить. Чем больше частота — тем меньше сопротивление конденсатора. Следовательно, весь переменный сигнал будет падать на резисторе, с которого мы как раз и снимаем сигнал.

Но если мы будем подавать смешанный сигнал, то есть переменный ток + постоянный ток, то на выходе мы получим просто переменный ток. В этом мы с вами уже убеждались на опыте. Почему так произошло? Да потому что конденсатор не пропускает через себя постоянный ток!

Видео «Как работает RC-цепь РЕАЛЬНО. Понятное объяснение»
