Что означают цифры и буквы на шинах: расшифровка размеров и параметров

Маркировка на шинах по сезону и покрытию.

M+S — это обозначение используют, в основном, европейские производители покрышек. Буква M означает английское слово Mud, что переводится как “грязь”. А буква S — Snow, снег. Эти обозначения говорят автовладельцу о том, что покрышку можно использовать в соответствующих условиях.
AS (All Seasons, Any Season) — резина пригодна для использования в любое время года.
AGT (All Grip Traction) — всесезонная покрышка.
R+W (Road + Winter) — в переводе означает “дорога” + “зима”. То есть, резина для использования в холодное время года.
Frost — так обозначают зимнюю резину.
AW (Any Weather) — одходит для использования в любую погоду.
A/T (All Terrain) — резина подходит для использования на любой местности.
M/T (Mud Terrain) — покрышка может использоваться на грязном ландшафте.
3PSF (3-Peak Mountain Snow Flake) — специальная маркировка 3PSF на боковине шины свидетельствует об успешных испытаниях модели в зимний период. В отличие от маркировки M+S, знак 3PMSF наносится только в том случае, если шина соответствует нормативам «индекса эффективности на снегу». Коэффициент сцепления шины с заснеженным дорожным покрытием высчитывается по трем основным параметрам, полученным в результате дорожных испытаний. Испытания на надежность сцепления с покрытием проводятся при торможении на снегу и при разгоне, а также при ускорении во время прохождения поворота.

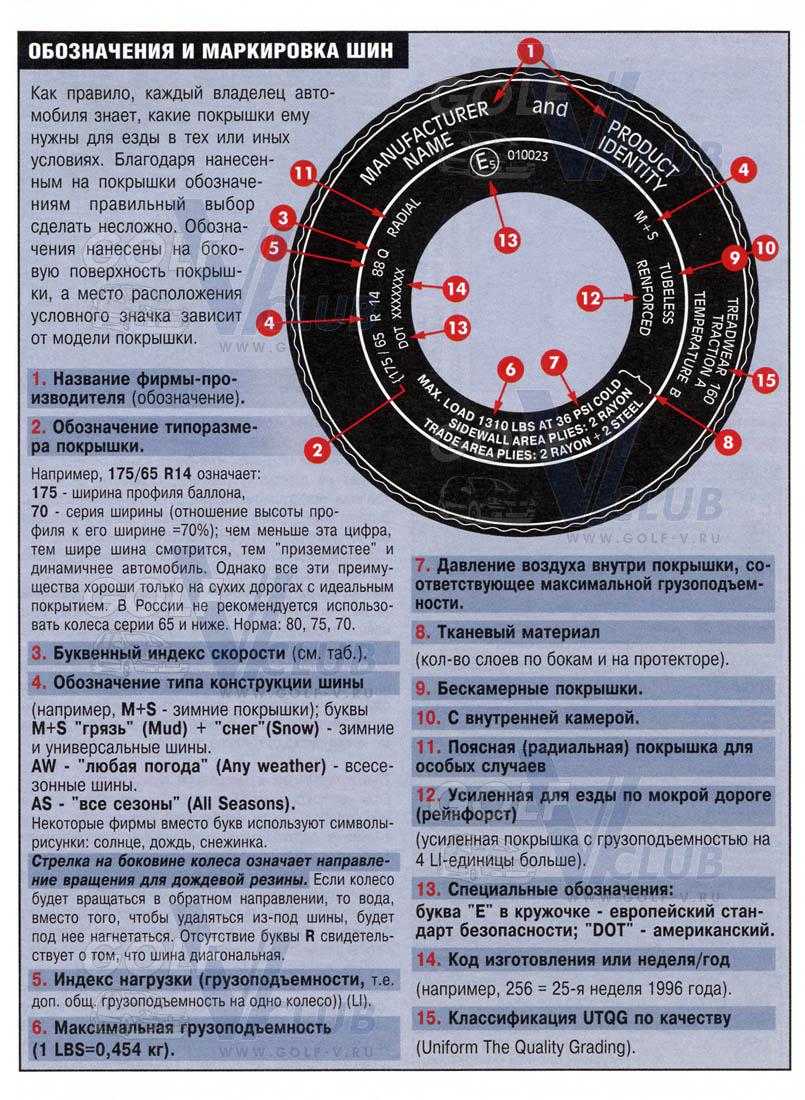

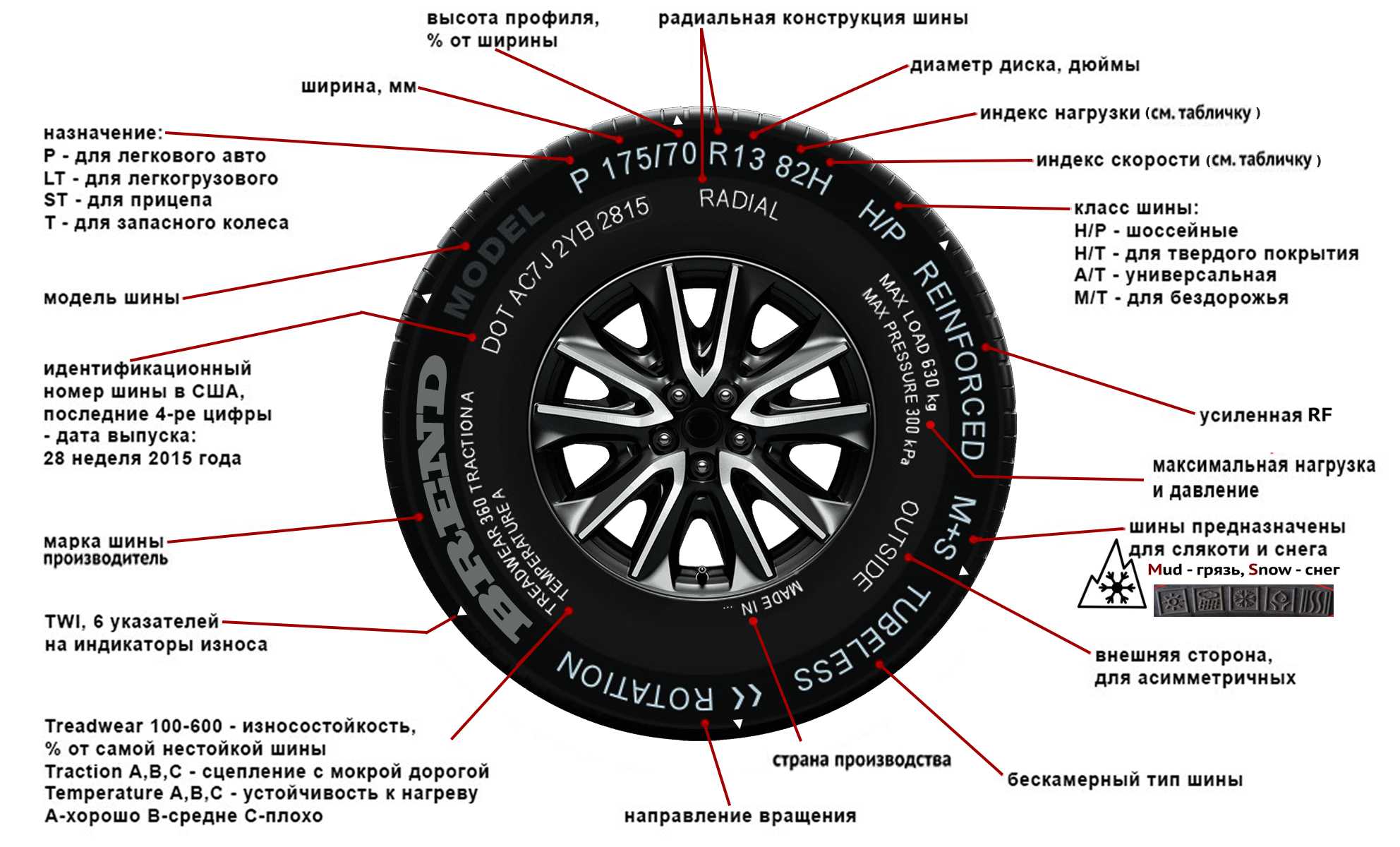

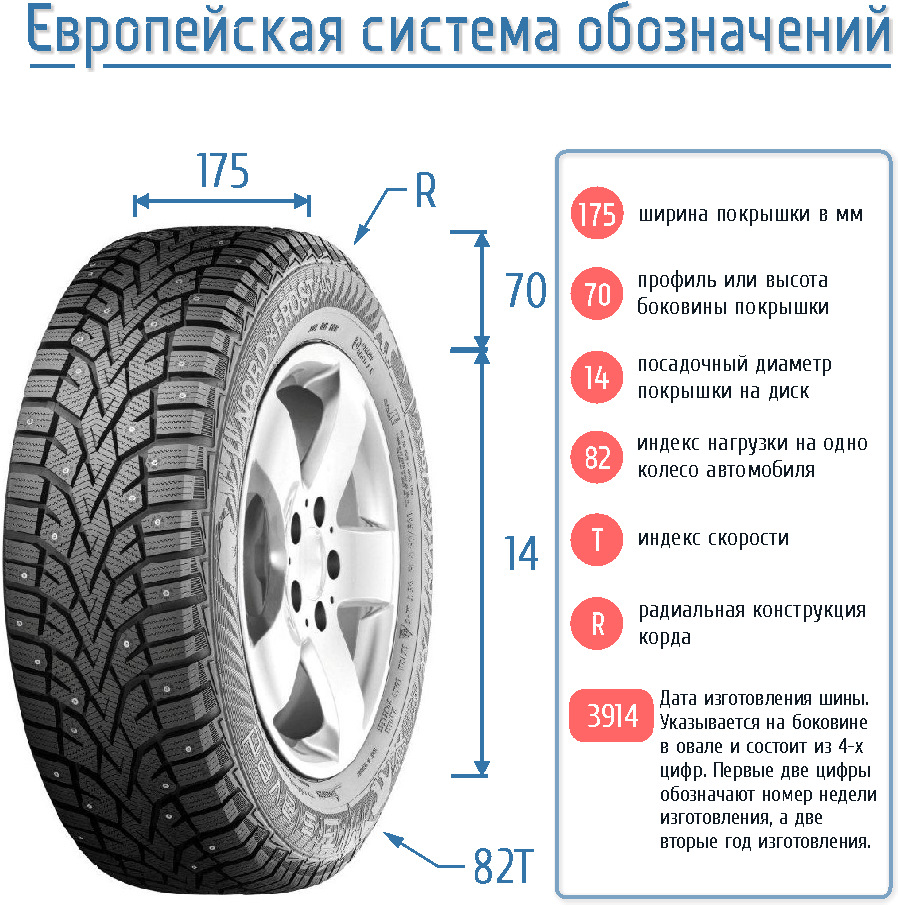

Структура и размеры шин: разбор маркировки

На каждой шине есть специальная наклейка, на которой указаны буквы и числа. Эта маркировка содержит важную информацию о структуре и размерах шины.

Модель шины

Первая буква на наклейке обозначает модель шины. Она может быть различной и указывает на тип шины (летнюю, зимнюю, всесезонную) и ее особенности.

Ширина шины

Следующие три цифры на наклейке указывают ширину шины в миллиметрах. Например, если на наклейке стоит число 205, это означает, что ширина шины составляет 205 мм.

Профиль шины

За числом, обозначающим ширину шины, следует косая черта и еще две или три цифры. Эти числа указывают на процентное соотношение высоты боковин шины к ее ширине. Например, если на наклейке стоит число 55, это означает, что высота боковины составляет 55% от ширины шины.

Тип и конструкция шины

На наклейке после профиля шины указывается буква, обозначающая тип и конструкцию шины. Например, R означает радиальную шину, а D – диагональную.

Диаметр диска

Далее на наклейке указывается число, обозначающее диаметр диска, на который подходит данная шина в дюймах. Например, если на наклейке стоит число 16, это означает, что шина подходит для диска диаметром 16 дюймов.

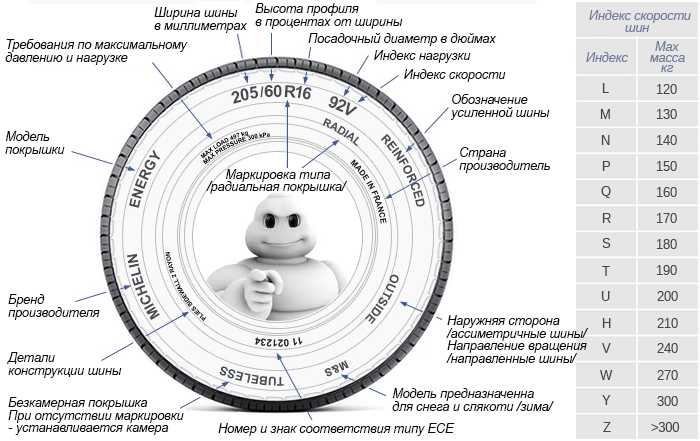

Индекс нагрузки и скорости

На наклейке также может быть указан индекс нагрузки и скорости. Индекс нагрузки указывает на максимальную нагрузку, которую шина может выдержать, а индекс скорости указывает на максимальную скорость, с которой шина может безопасно ехать.

Важно правильно интерпретировать маркировку на наклейке шины, чтобы выбрать подходящую модель для своего автомобиля и обеспечить безопасность на дороге

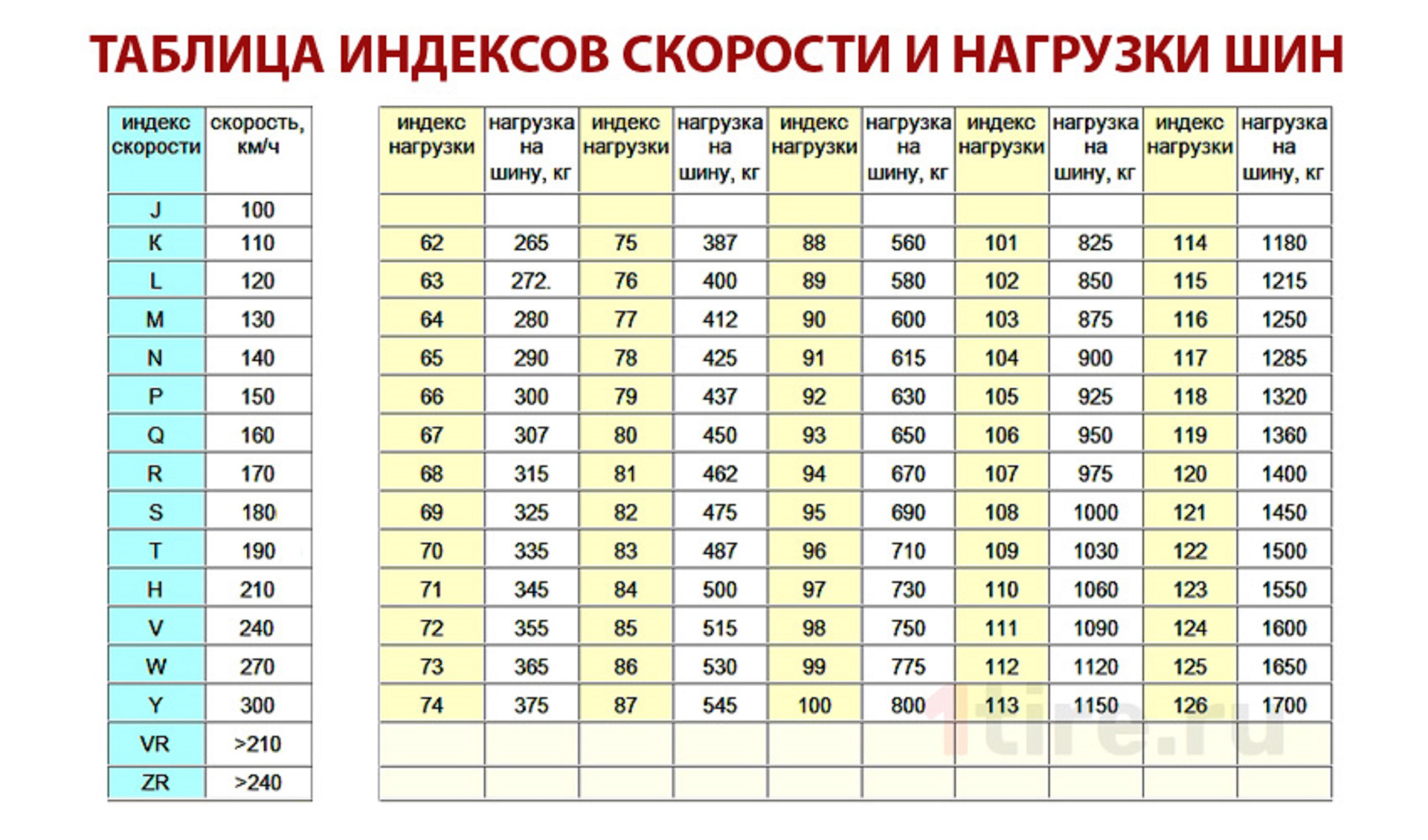

Таблица — расшифровка индекса нагрузки автомобильных шин:

Индекс нагрузки шин легковых автомобилей, мотоциклов, велосипедов

Индекснагрузки	Масса,кг	Индекснагрузки	Масса,кг	Индекснагрузки	Масса,кг
45	31	109	62	265
1	46,2	32	112	63	272
2	47,6	33	115	64	280
3	48,7	34	118	65	290
4	50	35	121	66	300
5	51,5	36	125	67	307
6	53	37	128	68	315
7	54,5	38	132	69	325
8	56	39	136	70	335
9	58	40	140	71	345
10	60	41	145	72	355
11	61,5	42	150	73	365
12	63	43	155	74	375
13	65	44	160	75	387
14	67	45	165	76	400
15	69	46	170	77	412
16	71	47	175	78	426
17	73	48	180	79	437
18	75	49	185	80	450
19	77,5	50	190	81	462
20	80	51	195	82	475
21	82,5	52	200	83	487
22	86	53	206	84	500
23	87,5	54	212	85	515
24	90	55	218	86	530
25	92,5	56	224	87	545
26	95	57	230	88	560
27	97,5	58	236	89	580
28	100	59	243	90	600
29	103	60	250	91	615
30	106	61	257	92	630

Индекс нагрузки шин легковых автомобилей, грузовых автомобилей, автобусов

Индекснагрузки	Масса,кг	Индекснагрузки	Масса,кг	Индекснагрузки	Масса,кг
93	650	124	1600	155	3875
94	670	125	1650	156	4000
95	690	126	1700	157	4125
96	710	127	1750	158	4250
97	730	128	1800	159	4375
98	750	129	1850	160	4500
99	775	130	1900	161	4625
100	800	131	1950	162	4750
101	825	132	2000	163	4875
102	850	133	2060	164	5000
103	875	134	2120	165	5150
104	900	135	2180	166	5300
105	925	136	2240	167	5450
106	950	137	2300	168	5600
107	975	138	2360	169	5800
108	1000	139	2430	170	6000
109	1030	140	2500	171	6150
110	1060	141	2575	172	6300
111	1090	142	2650	173	6500
112	1120	143	2725	174	6700
113	1150	144	2800	175	6900
114	1180	145	2900	176	7100
115	1215	146	3000	177	7300
116	1250	147	3075	178	7500
117	1285	148	3150	179	7750
118	1320	149	3250	180	8000
119	1360	150	3350	181	8250
120	1400	151	3450	182	8500
121	1450	152	3550	183	8750
122	1500	153	3650	184	9000
123	1550	154	3750	185	9250

Индекс нагрузки шин больших грузовых автомобилей, самосвалов, другая крупная спецтехника

Индекснагрузки	Масса,кг	Индекснагрузки	Масса,кг	Индекснагрузки	Масса,кг
186	9500	217	23000	248	56000
187	9750	218	23600	249	58000
188	10000	219	24300	250	60000
189	10300	220	25000	251	61500
190	10600	221	25750	252	63000
191	10900	222	26500	253	65000
192	11200	223	27250	254	67000
193	11500	224	28000	255	69000
194	11800	225	29000	256	71000
195	12150	226	30000	257	73000
196	12500	227	30750	258	75000
197	12850	228	31500	259	77500
198	13200	229	32500	260	80000
199	13600	230	33500	261	82500
200	14000	231	34500	262	85000
201	14500	232	35500	263	87500
202	15000	233	36500	264	90000
203	15500	234	37500	265	92500
204	16000	235	38750	266	97500
205	16500	236	40000	267	97500
206	17000	237	41250	268	100000
207	17500	238	42500	269	103000
208	18000	239	43750	270	106000
209	18500	240	45000	271	109000
210	19000	241	46250	272	112000
211	19500	242	47500	273	115000
212	20000	243	48750	274	118000
213	20600	244	50000	275	121000
214	21200	245	51500	276	125000
215	21800	246	53000	277	128500
216	22400	247	54500	278	132000

Выбирайте шины с индексом скорости, рекомендуемым производителем вашего автомобиля. Требуемый индекс скорости шин указан в документах (руководство по эксплуатации) на автомобиль.

Удачи!

Советы водителям

Большинство специалистов и автолюбителей сходятся во мнениях и рекомендуют следующее.

Имея альтернативу, склоняйтесь в сторону более свежих покрышек, но не ставьте это главным приоритетом, особенно если возраст шин не превышает двух лет.
В межсезонье храните резину в специальных пакетах, которые уберегут её от большинства негативных внешних воздействий.
Ставьте автомобиль в тени, чтобы избежать прямого попадания лучей солнца на шины. Это не только продлит жизнь покрышкам, но и убережёт от выгорания салона.
Регулярно проверяйте уровень давления в камерах, а также износ протектора. Неверное давление может вызывать перегрев покрышек, и как следствие, неравномерный износ их протекторной части.

В заключение напомним, что на дату производства обращать внимание нужно, как при приобретении резины с пробегом, так и при покупке новых покрышек, ведь довольно часто случается так, что модели трёх-четырёхлетней давности скупаются оптом за рубежом, и продаются на отечественном рынке как новинка сезона. И если какой-то период эта резина хранилась с нарушением условий, то ничего кроме проблем, от неё ждать не стоит

https://krutigayki.ru/data-izgotovleniya-shin-kak-uznat-kakoj-god-vypuska-reziny/
https://VoDetal.ru/diski/kak-opredelit-god-vypuska-shiny-kak-uznat-datu-proizvodstva-avtoshiny.html
https://avtorazborka77.ru/kuzov/kak-uznat-god-vypuska-shiny.html
https://remont-avtovaz.ru/rasshifrovka-markirovki-shin/
https://FB.ru/article/361691/god-vyipuska-shinyi-rasshifrovka-markirovki-avtoshin

Белый круг и желтый квадрат

Эти цветные метки наносятся не на все шины, а зачастую только на Российские или Китайские варианты. Представляет из себя – «белый круг» или «желтый квадрат» бывают и зеленого цвета (внутри надписи, если отечественного производства «ОТК» или «TK», бывает просто числовое обозначение).

Что это означает? Да банально контроль качества, когда шина произвелась она проходит определенные испытания и визуальный осмотр. Если все хорошо, наносят этот штамп. У Китайских производителей зачастую похожая схема.

Кстати может быть нанесено не только белой, но и желтой, синей, зеленой или красной краской. Это также знак проверки резины, что-то типа нашего штампа «ОТК». Означает, что проверка покрышки произведена и она соответствует качеству. А вот число в этой отметке означает конкретную смену – контролера, который ответственен за качество.

Нужно отметить, что для конечного потребителя этот знак не несет никакой смысловой нагрузки, конечно если продукт в том качестве в котором нужно! В противном случае можно найти проверяющего по этому обозначению и судиться с производителем.

Стоит отметить, что некоторые зарубежные производители (из Японии, Европы и т.д.) могут не наносить такие штампы.

Для чего нужны

Прежде всего, подобные знаки выступают в виде балансировочных отметок, которые необходимы с целью осуществления максимально точной балансировки покрышки с диском. К тому же, что означают цветные метки на шинах, указывается в документах, определяющих методы производства, последующей маркировки и использования шин на территории России. Однако из-за того, что ГОСТ, регламентирующий это, был введен еще в 1984 году, в нем не содержится никаких упоминаний о цветах подобных обозначений.

Зачастую современная маркировка, используемая на автомобильных шинах, представляет собой маленькие круглые точки. Обычно величина таких обозначений составляет 10-15 мм в диаметре. Если раньше маркировка имела треугольную форму, то сегодня она преимущественно круглая. Но главными отличиями сейчас считаются разные цвета, применяемые для обозначений. Основными из них считается:

Желтый.
Красный.
Белый.

Цветные полосы на шине

Встречаются даже буквенные обозначения, а также различные полоски. Стоит подробнее разобрать каждый из вариантов.

Желтый

Когда на боковую поверхность покрышки наносится такой штамп – это указывает на самое легкое, а также слабое покрытие в этом месте, с точки зрения защиты. Подобный параметр легко выявляется даже при проведении статической балансировки. К тому же такие обозначения наносятся и на колесные диски, только в виде символа «L». Поэтому рекомендуется при бортировании колеса размещать их таким образом, чтобы подобная маркировка на двух элементах находилась в противоположных сторонах. Это требуется, чтобы в случае сильных нагрузок из-за наезда на препятствие не было повреждений одновременно двух элементов.

Красный

Особенностью таких обозначений считается указание на самое сильное, а также прочное место на покрышке. На профессиональном языке его называют точкой, где происходит максимальное отклонение радиальной силы. Красные точки обычно устанавливают на новые модели шины, которые еще не были в употреблении. Зачастую стараются установить её во время бортирования колеса вровень с символом «L», нанесенным на диск.

Белый

В этом случае маркировка указывает на наиболее гибкое место, которое есть у шины. Другими словами, белая точка, которая бывает полностью закрашенной либо имеющая пунктирные края, говорит о месте на покрышке, где происходит наименьшее отклонение радиальной силы. Аналогично с желтым обозначением, рекомендуется установка на максимальном отдалении от обозначения «L» на колесном диске.

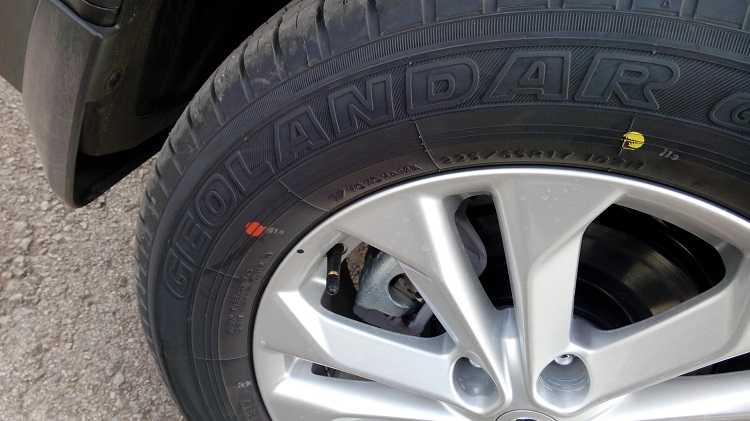

Точки на колесе

Цветные полоски

Отдельно стоит сказать о цветных полосах на протекторе шины. Длинные линии обычно присутствуют на всем ободе автомобильной покрышки. Обычно их наносят на протекторы либо же между ними в специальных канавках. Но необходимость в подобных метках есть только у производителя. Применяются они с целью выявления индекса хранения. Его имеет конкретная шина, находящаяся определенное время на территории большого склада. Проще говоря, они используются в виде своеобразного штрих-кода, посредством которого проводится поиск интересующего товара. Дифференцируют в этом случае изделия по цвету, а также толщине нанесенных линий. Они указывают на принадлежность к конкретной партии, выпускавшейся в определённый период.

Цифры

Подобная маркировка, наносимая на поверхность автомобильных покрышек, отличается исключительно своим номинальным значением. В этом случае не играет роли цвет либо толщина, а только фактические обозначения. Они указывают на уровень проверки, которому подвергался материал (резина), из которого была сделана шина. По большому счету он представляет собой своеобразный ГОСТ. Присутствие подобной маркировки на поверхности изделия говорит о том, что готовое изделие предварительно прошло проверку на качество.

Метки наносятся на покрышки в виде цифровых значений внутри круга. При этом они указывают на номерной знак контролера, осуществлявшего сам процесс проверки, а потому такая информация не несет никакой пользы для потребителя. При выявлении брака обозначения помогут найти ответственного на производстве за поступление такого изделия в продажу.

Основную полезную информацию для автомобилистов несут исключительно цветные точки, наносимые на поверхность готовых изделий. Все остальные обозначения нужны только для производителей, поскольку содержат внутреннюю информацию о производстве и проверках готовых изделий.

Маркировка автошин

Что означает маркировка на шинах знает не каждый водитель, а ведь для обеспечения хорошей управляемости, проходимости и устойчивости, следует подобрать шины соответственно авто. Покрышка состоит из нескольких составляющих: боковины, борта, протектора, брекера, слоев брекера и каркаса.

Нити корда в каркасе могут располагаться вдоль радиуса колеса или под углом с перекрещиванием. В зависимости от этого различают шины радиальные и диагональные. Более жесткими и стабильными считаются радиальные покрышки. К тому же у них лучшее сопротивление качению во время движения.

Еще одним преимуществом радиальных шин является меньшее теплообразование и большой срок эксплуатации. R – обозначение радиальных шин. Для маркировки диагональных шин букву не указывают, да и встречаются они крайне редко.

Расшифровка параметров шин зависит от множества факторов. Например, модель покрышки имеет свое название, которое сообщает покупателям об особенностях. Причем у каждого производителя собственный товарный ряд.

Исходя из условий эксплуатации, можно выделить такие виды покрышек:

Летние (дорожные).
Зимние, шипованные или нешипованные.
Всесезонные.
Универсальные.
С повышенной проходимостью.

Летние или дорожные, которые предназначены для использования на шоссе при плюсовой температуре. Такой тип шин имеет хорошее сцепление с дорогой – мокрой или сухой.

Летние шины приспособлены для высокой скорости движения, вот на зимней дороге или мокром грунте такой тип покрышек будет мало полезен.

Маркировка автомобильных шин указывает на приспособленность резины к времени года и погоде. Отсутствие надписей означает, что шину можно использовать в летнее время.

Расшифровка маркировки зимних шин интересует многих владельцев авто. Чтобы использовать покрышки на заснеженных трассах и обледенелых дорогах, следует выбирать резину с особыми качествами сцепления. Для снежной «каши» или скользкой гололедицы подойдут зимние шины с шипами противоскольжения.

M+S — Mud + Snow — маркировка зимней резины для поверхности из снега и грязи. Маркировка зимних шин с пиктограммой в виде снежинки означает, что вы приобретаете покрышки для суровой зимы.

Надпись WINTER – еще одно обозначение зимней резины на шинах. Зная, какая маркировка должна быть на зимней резине, вы наверняка выберете подходящие покрышки для снежного времени года.

Компромисс между летними и зимними шинами – всесезонная резина. Покрышки сконструированы таким образом, чтобы их можно было эксплуатировать круглогодично.

As — All Season — маркировка всесезонной резины. Благодаря свойствам универсальных шин, их можно использовать для движения по грунту или шоссе.

Часто универсальную резину покупают владельцы внедорожников. Расшифровка маркировки всесезонных шин Aw — Any Weather означает, что их можно использовать для любой погоды. Сочетание Road + Winter означает, что перед вами универсальные покрышки.

Шины повышенной проходимости пригодятся при бездорожье или движению по мягкому грунту. Если использовать такие шины при интенсивном шоссейном движении, то они будут изнашиваться быстрее и сильно шуметь. Усиленные шины можно распознать по надписи Reinforced.

Что означает маркировка на шинах автомобиля в виде зонтика? Ответ напрашивается сам собой: перед вами – специальные дождевые шины.

Многие производители в последнее время облегчили задачу покупателям. Вместо того чтобы изучать, как маркируется зимняя резина, следует просто найти на боковине пиктограмму, которая иллюстрирует зиму – снежинку.

Индекс скорости, нагрузки, а также еще раз про сезонность шины

Сразу рядом с типоразмером на боковой поверхности покрышки обычно указаны индексы нагрузки (на картинке это 91), скорости (H), сезонность (в некоторых случаях, на картинке — M+S), а также возможность бортирования на диске без камеры (TUBELESS).

Возможность собрать шину без использования камеры обозначается словом TUBELESS, если этого слова на покрышке нет — камера нужна.

Среди обозначений, которые автолюбители обычно связывают с сезоном применения автошин, существует два аналогичных, но не одинаковых: «M+S» и изображение снежинки. Со снежинкой все понятно, такое обозначение однозначно указывает на зимнюю специализацию шины. Гораздо сложнее ситуация с «M+S». Дословно аббревиатура расшифровывается, как Mad and Snow (грязь и снег), но на практике это обозначение рисуют на зимних, всесезонных, а также иногда и на летних «внедорожных» шинах (так называемых грунтозацепах). При этом состав резины, из которой изготовлены все эти шины, может быть очень разным, независимо от того, что рисунок протектора можно назвать аналогичным. Таким образом,обозначение M+S не указывает однозначно на зимнюю резину — это нужно помнить при выборе зимних покрышек.

Индекс скорости указывает на максимально допустимую безопасную скорость эксплуатации. Нужно понимать, что несмотря на то, что производители резины имеют склонность к перестраховкам, учитывая состояние наших дорог,категорически не следует не то, что превышать, а даже приближаться к допустимому максимуму, указанному на покрышке. Помните, что разрушение шины (любой) на такой скорости может привести к непоправимым последствиям.

Индекс нагрузки указывает на максимальный удельный вес автомобиля, который может приходиться на одно колесо. Тут нужно учитывать два момента. Во-первых, далеко не всегда вес автомобиля равномерно распределен между передней и задней осями, поэтому подбирая индекс нагрузки шины, нужно сделать небольшой запас в сравнении с четвертью полной загруженной массы автомобиля. И во-вторых, чем выше индекс нагрузки — тем толще каркас шины и меньше ее упругость (возможность амортизации ям неровностей дорожного покрытия), поэтому слишком большой «запас прочности» сделает езду на автомобиле менее комфортной и ускорит износ подвески. Таким образом, оптимальный индекс нагрузки — это приблизительно 30-35% полной массы автомобиля.

Как определить износ шин

Существует несколько различных способов, позволяющих определить, насколько пригодны шины к дальнейшей эксплуатации. Самый распространенный из них – проверить высоту протектора. Для этих целей используется специальный индикатор, конструктивное исполнение которого может быть разным, как пример на фото ниже приведен один из возможных вариантов.

В принципе для подобных целей можно применить любой инструмент – линейку, спичку, монетку, достаточно просто сделать нужные метки на используемом предмете, они в дальнейшем позволят определить глубину протектора.

Стоить иметь в виду, что у шин разных производителей она отличается, причем виды резины даже одного изготовителя, но разных моделей по этому признаку могут различаться. Особенно подобное заметно при сравнении летних и зимних типов резины. Так, обычно для летних покрышек высота протектора будет шесть-восемь миллиметров, тогда как для зимних характерным будет значение высоты протектора девять-двенадцать миллиметров.

Но это изначальные уровни, свойственные новой резине. Чем больше будет ее пробег, тем меньше высота протектора. В настоящее время в Европе и России действуют единые нормы износа – для летних шин легковых авто минимальная высота равна 1,6, для зимних – 4-6 мм. Но это предельные данные. Так, для летних покрышек в целях безопасности допустимый уровень высоты протектора составляет два миллиметра (для широкопрофильных – три). Если фактические значения износа рисунка покрышки близки к указанным, то шины надо менять.

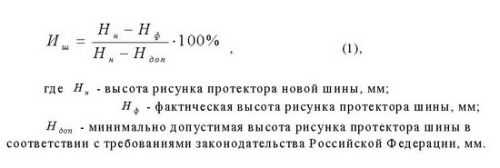

Формула для расчета износа в процентом соотношении

Однако выше приведены крайние значения нормы высоты протектора. Определить процент текущего износа позволит расчет в соответствии с приведенной формулой:

Многие производители шин, например, Nokian или Bridgestone, на покрышках своего изготовления располагают индикатор износа шин.

Индикатор износа шин Bridgestone

На покрышках Bridgestone конструкцией предусмотрен даже не один индикатор состояния резины, существуют такие его виды:

Полного износа, показывающий, когда высота протектора (остаточная) будет 1,6 мм. Он расположен в шести местах, на него показывают метки (в виде маленьких стрелочек) на внешней стороне покрышки. При ее износе, если появляется этот индикатор, резину вообще нельзя использовать.

Индикатор 55% износа, есть исключительно на зимних шинах. Он выглядит как ребристый выступ внутри протектора и располагается в четырех местах на покрышке. Когда резина хотя бы на одном из них становится гладкой, это означает, что она не пригодна для использования в качестве зимней.

Таким образом, метки на протекторе позволяют контролировать текущее состояние резины Bridgestone, без произведения расчетов и контроля пробега.

Индикатор износа шин Nokian

У покрышек нокиан также предусмотрен индикатор износа.

На шинах Nokian снежинка – индикатор возможности использования покрышки в качестве зимней, а нанесенные цифры показывают остаточную глубину протектора. Если пробег шины такой, что пропадает снежинка, то такая резина не может применяться в качестве зимней. В процессе эксплуатации стираются и цифры (в порядке убывания) и оставшиеся свидетельствуют о текущем состоянии рисунка (его высоте). Зимой для безопасного вождения на шинах Nokian определено, что протектор должен иметь глубину не менее пяти миллиметров.
