Электроустановка определение простыми словами кратко и ясно

Современные технологии и тренды

С развитием технологий в современных электроустановках наблюдается непрерывное стремительное развитие. В настоящее время тренды в области электроустановок активно направлены на повышение энергоэффективности и безопасности.

Одним из главных трендов является использование умных систем управления в электроустановках. Это позволяет повысить энергоэффективность за счет автоматической регулировки энергопотребления и управления освещением.

Еще одним важным трендом является использование возобновляемых источников энергии в электроустановках. Солнечная и ветровая энергия становятся все более популярными в качестве альтернативных источников питания. Это не только экологически чистые источники, но и позволяют снизить расходы на энергию.

Третий тренд связан с развитием системы умного дома. Это интегрированная система управления различными функциями дома, включая электроустановки. Благодаря этой системе можно управлять освещением, температурой и безопасностью дома удаленно с помощью смартфона или планшета.

И наконец, в современных электроустановках все большее внимание уделяется безопасности. Новые технологии и материалы позволяют обеспечить безопасность в работе с электроустановками и снизить риск возникновения пожаров и аварийных ситуаций

Преимущества использования простой наглядной схемы

1. Легкость восприятия и понимания: Простая наглядная схема представляет электроустановку в виде графической диаграммы, что делает ее очень понятной и доступной даже для людей без специальных знаний в области электротехники. Ее простота и наглядность позволяют быстро и точно определить места, где расположены различные элементы системы, а также понять способ их взаимодействия.

2. Удобство для коммуникации: Простая наглядная схема является универсальным языком общения между различными специалистами, работающими с электроустановками. Благодаря ее использованию можно точно и четко передать информацию о структуре системы и способе ее функционирования. Это позволяет сэкономить время и снизить возможность ошибок при взаимодействии между проектантами, монтажниками и эксплуатирующими персоналом.

3. Удобство для обучения: Простая наглядная схема отлично подходит для обучения новичков, так как позволяет систематизировать и упростить представление о структуре электроустановки. Визуализация процессов и элементов системы позволяет представить сложные электрические взаимодействия в более простой и логической форме.

4. Удобство анализа и диагностики: Простая наглядная схема значительно упрощает процесс анализа и диагностики электроустановки. Благодаря представлению в виде графической диаграммы, можно легко идентифицировать места возникновения проблем, а также быстро определить путь электрического тока и места возможных перегрузок и коротких замыканий. Это делает процесс обслуживания и ремонта электроустановки проще и более эффективным.

5. Удобство для документирования: Простая наглядная схема играет важную роль в документировании и архивировании данных об электроустановке. Все элементы и соединения системы могут быть четко указаны и зарегистрированы, что позволяет быстро находить информацию о структуре и характеристиках системы. Это особенно полезно при обслуживании и модернизации электроустановки, а также при проведении инспекций и плановых проверок.

Простая наглядная схема в электроустановках открывает двери к пониманию, контролю и улучшению работы системы. Ее использование существенно упрощает восприятие и анализ сложных электрических процессов, а также улучшает коммуникацию и обучение в области электротехники.

Виды электроустановок

Существует несколько видов электроустановок, которые отличаются своим назначением и спецификой применения:

1. Внутренняя электроустановка (ВЭУ)

Внутренняя электроустановка – это система электропроводки, устанавливаемая внутри здания или сооружения. Она предназначена для освещения помещений, подачи электрической энергии на бытовые приборы и механизмы, а также для обеспечения безопасности и комфорта людей, находящихся внутри здания.

2. Наружная электроустановка (НЭУ)

Наружная электроустановка – это система электропроводки, устанавливаемая вне зданий и сооружений. Она предназначена для подачи электрической энергии на уличное освещение, сигнальные системы, оборудование наружного обустройства, а также для обеспечения необходимой электроэнергией отдельных участков страны.

3. Силовая электроустановка

Силовая электроустановка – это система электропроводки, предназначенная для подачи электроэнергии на электрооборудование с большим энергопотреблением, такое как электродвигатели, электрические печи, компрессоры и т. д. Силовые электроустановки часто используются в промышленности, на транспорте и в других отраслях, где требуется передача больших мощностей.

4. Светильники и осветительные установки

Светильники и осветительные установки – это часть электроустановок, которые предназначены для освещения помещений или территорий. Они могут быть предназначены для различных типов освещения, таких как общее, местное, декоративное или аварийное освещение. В зависимости от своего назначения, они могут быть выполнены в разных формах и размерах.

Наличие правильно спроектированной и исправно работающей электроустановки является важным элементом безопасности и комфорта в зданиях и на открытых территориях. Поэтому необходимо регулярно проверять и обслуживать свои электроустановки, а в случае необходимости провести ремонт или модернизацию.

Классификация ↑

На расположение в помещении электрического оборудования и электрических установок в целом определяющее значение имеют несколько факторов:

ЧИТАТЬ ДАЛЕЕ: Что такое пакетный выключатель

Электрические установки между собой подразделяются по мощности:

По типу использования эклектические установки подразделяются на такие виды:

Стоит отдельно рассмотреть каждую электрическую систему, ведь установки достаточно разнообразны и каждая имеет свои конкретные характеристики, положительные и отрицательные стороны. В зависимости от определенных качеств меняется и назначение, и сам принцип работы.

Все машины отличаются уровнем мощности. Основная классификация подразумевает четкое разделение на напряжение до 1000в и после 1000в. Также встречаются совсем маломощные установки (в них обычно нет даже ватта).

Каждый из вариантов выполняет определенные функции: наиболее мощные отлично подходят для производства, а менее мощные прекрасно решают небольшие задачи и отлично экономят энергию (что в конечном итоге положительно сказывается на безопасности).

Классификация по назначению является самой простой и понятной. Можно выделить пять достаточно крупных групп.

По критерию безопасности расположения электроустановок выделяют следующие виды:

ЧИТАТЬ ДАЛЕЕ: Бесконтактный выключатель назначение маркировка и установка

Ни в коем случае нельзя путать эти типы установок, иначе это может привести трагичным последствиям.

Инженерный имеет все необходимые инструменты для качественного проведения обслуживания электроустановок, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если хотите заказать обслуживание электроустановок или задать вопрос, звоните по телефону.

Примеры из практики и часто задаваемые вопросы

Зачастую новички задают вопрос, будет ли линия или электроустановка считаться действующей, если отключить аппарат, способный подавать электричество.

Для того, что сделать ее недействующей в данном случае, необходимо отключить не только коммутационные аппараты, но также и отсоединить кабель, по которому проходит ток, а также вынести соответствующее распоряжение (о признании определённой установки недействующей).

Второй не менее частотный вопрос –как определить действующую электроустановку на практике?

Более того, в одном помещении может находиться несколько установок, поскольку её границы определяются балансовой принадлежностью участков. Даже у Вас дома могут быть разные электроустановки, принадлежащие нескольким компаниям.

Это неудивительно, ведь одна ЛЭП также делится на площади, владельцами которых являются разные организации.

Действующие электроустановки на конкретных примерах

Простому обывателю определение понятия «электроустановка» ни о чем не говорит. Давайте рассмотрим на конкретных примерах, что относится к действующим электроустановкам.

Говоря о электрических установках, могут иметь ввиду различные электрические двигатели, генераторы и трансформаторные устройства.

К этой же группе устройств относятся и все те, что призваны стабилизировать подачу электрической энергии после сбоев в работе. Речь идет об устранении перенапряжения в сети или наоборот, восполнении нехватки напряжения.

Системы освещения, которые обеспечивают частные дома, загородные участки, а также предприятия источниками света, также электроустановки.

Нельзя не сказать о большой группе электрических установок, которые обеспечивают электроэнергией на бытовом уровне – выключатели, разъединители, система кабелей и проводов, распределительные щитки и прочее оборудование.

Заземление и защита от поражения электрическим током

Заземление – это специальное соединение элементов электроустановки с землей, которое выполняется для обеспечения безопасности и предотвращения возможности поражения электрическим током.

Основной целью заземления является создание надежного пути для отведения тока в землю в случае аварийных ситуаций или непредвиденных повреждений электроустановки. Это позволяет предотвратить возникновение опасного для жизни и здоровья электрического потенциала на металлических конструкциях и оборудовании.

Заземление выполняет несколько функций:

Защита от поражения электрическим током при прямом контакте с электрическими установками или их частями. Заземление позволяет снизить вероятность поражения электрическим током в случае, если человек случайно коснется электрической установки или металлического элемента, связанного с заземленными частями.
Защита от поражения при замыкании на корпус. В случае, если на корпус электрического устройства непредвиденно придет напряжение, заземление будет предотвращать образование опасного потенциала на корпусе и тем самым защищать человека от поражения.
Снижение электромагнитных помех. Заземление электрических установок позволяет эффективно снизить электромагнитные помехи и переносить их в землю, что обеспечивает более стабильную работу оборудования.
Обеспечение работы защитных устройств. Заземление необходимо для правильной работы защитных устройств, таких как дифференциальные автоматы и предохранители, которые реагируют на протечку тока в заземление и прекращают подачу электроэнергии в случае возникновения утечки.

Заземление представляет собой комплексную систему, состоящую из следующих элементов:

Заземляющего устройства, включающего заземляющие петли, электроды и заземляющий провод.
Заземляющего контура, который обеспечивает соединение заземляющих устройств между собой и с объектами электроустановки.
Защитных устройств, таких как дифференциальные автоматы.

В заключение, заземление и защита от поражения электрическим током являются неотъемлемыми составляющими безопасной работы электрических установок и обеспечивают защиту жизни и здоровья людей.

Значение графического представления

Преимущества графического представления электроустановки:

Ясность и наглядность. Графическая схема позволяет быстро и точно представить все элементы системы и их связи.
Легкость восприятия. Благодаря графическим символам и их расположению, схему можно быстро прочитать и понять даже для непрофессионалов.
Передача информации. Графическая схема позволяет передавать большой объем информации о системе, включая типы и параметры элементов, их функции и взаимодействие.
Удобство отладки и ремонта. Графическое представление электроустановки позволяет быстро определить место неисправности, легче провести ремонт, а также позволяет проверить и внести изменения в схему без физического доступа к оборудованию.

Графическое представление электроустановки является незаменимым инструментом для проектирования и эксплуатации систем электроснабжения, позволяя повысить эффективность и безопасность работы установки.

Электроустановка — классификация

Электроустановки подразделяются на несколько видов, в зависимости от параметра напряжения. Есть устройства с силовой мощностью до 1000 В, и выше. Каждое классифицируется по-своему и имеет особенное назначение:

Осветительные электроустановки создают световую энергию из электрической.
Силовые электроустановки предназначены для выработки высокого уровня напряжения тока. Отличаются от всех остальных установок мощностью. Наиболее часто такую категорию электроустановок используют в промышленности на крупной площади для обеспечения электросетей или подстанций.
Коммутационные аппараты – для переключения в электросхеме от высоких показателей напряжения до бытовых и наоборот.
В разных случаях применяются преобразовательные электроустановки . Они быстро преобразуют разные виды тока.
Водонагревательные. Используются для подогрева воды в большом объеме.
Электрооперационные электроустановки необходимы в качестве вспомогательного оборудования на разных производствах и пр. Используются для подключения нагрева помещения и прочих операций.

Электроустановки могут быть как открытыми, так и закрытыми по типу предназначения. Установки открытого вида используются в основном на улице. Им не страшны перепады температур или осадки. Оснащаются защитой в высокой степени. Закрытые электроустановки в основном используют в помещениях. Они не обладают защитой от внешних погодных воздействий.

Также есть электроустановки комплектного типа. Могут быть установлены под открытым небом, но обязательно должны быть оснащены защитными конструкциями. Обычно это специальная защита из металла вокруг всей установки. Она предназначена в том числе для того, чтобы защитить от воздействия людей поблизости.

Между собой электроустановки различаются и по степени мощности передаваемой электроэнергии. До 1000 В используются для непостоянного оснащения энергией функционального оборудования. От 1000 и выше – как постоянный источник для потребителей.

Электрическая безопасность и предохранительные устройства

При работе с электрическими установками необходимо соблюдать определенные меры безопасности, чтобы предотвратить возникновение аварийных ситуаций и защитить себя от поражения электрическим током.

Основные правила электрической безопасности:

Необходимо проводить работы на отключенном оборудовании. Перед началом работ убедитесь, что электроустановка отключена и занесите предупреждающие знаки, чтобы избежать случайного включения.
Никогда не работайте с мокрыми руками или на мокрой поверхности. Убедитесь, что руки и рабочая площадка сухие.
Используйте соответствующую изолирующую электроизоляционную одежду, перчатки и обувь для работы с электроустановками.
Постоянно проверяйте состояние кабелей, проводов и розеток на наличие повреждений. Треснутые или обнаженные провода следует немедленно заменить.
Не допускайте перегрузку электрической цепи, не подключайте к одной розетке слишком много электроприборов.

Однако, помимо соблюдения правил безопасности, в электрических установках также применяются особые предохранительные устройства, которые обеспечивают еще большую степень безопасности.

Основные предохранительные устройства:

Предохранитель — это устройство, которое предотвращает перегрузку электрической цепи путем разрыва цепи при превышении допустимого тока. Он может быть в виде стеклянной или керамической трубки с медным проводником, который перегорает при перегрузке. После перегорания предохранитель требует замены.
Дифференциальный автомат — это устройство, которое также предназначено для защиты от перегрузки и короткого замыкания, но имеет дополнительную функцию — защиту от поражения электрическим током. Он мгновенно отключает электрическую цепь при возникновении дифференциального тока, что может произойти при проникновении тока через тело человека. Дифференциальный автомат не требует замены после срабатывания и может быть снова включен.
Автоматический выключатель — это устройство, которое также предотвращает перегрузку и короткое замыкание, но не обеспечивает защиту от поражения электрическим током. Он автоматически отключает электрическую цепь при превышении допустимого тока и может быть снова включен после устранения причины перегрузки.

Предохранительные устройства являются важной составляющей электроустановок, так как они обеспечивают надежную защиту от аварийных ситуаций и гарантируют безопасность при работе с электросетью

Ответы на часто задаваемые вопросы об электроустановке

Что такое электроустановка?

Электроустановка — это система, состоящая из электрических устройств и соединяющих их проводов, предназначенных для передачи, распределения и использования электрической энергии.
Какие элементы составляют электроустановку?

Основными элементами электроустановки являются источник энергии (обычно это электростанция или электроинсталляция), провода для передачи энергии, кабельные линии, распределительные щиты и электрические приборы.
Каково назначение электроустановки?

Электроустановка служит для обеспечения электрической энергией различных устройств и систем, включая осветительные системы, электроприборы в домах и офисах, промышленные машины и многое другое.
Каковы основные принципы безопасности при работе с электроустановкой?

При работе с электроустановкой необходимо соблюдать следующие принципы безопасности:
- Отключение электроустановки перед началом любых работ;
- Использование перчаток и других средств индивидуальной защиты;
- Избегать контакта с открытыми проводничками;
- Соблюдать требования по правильному использованию и установке электроприборов.
Каковы основные причины возникновения аварий в электроустановке?

Аварии в электроустановке могут происходить по разным причинам, включая:
- Неисправность электрического оборудования;
- Повреждение проводки или изоляции;
- Перегрузка электрической сети;
- Неправильное использование электроприборов.
Как распознать неисправность в электроустановке?

Признаки возможной неисправности в электроустановке могут включать проблемы с электроприборами (неработающие или перегревающиеся приборы) или необычные звуки и запахи. В случае обнаружения подобных признаков рекомендуется обратиться к квалифицированному электрику для проведения проверки и ремонта установки.

Электротехника

Прежде всего, электротехника — это инженерная наука. Электротехника как научная дисциплина изучает всё, что связано с практическим использованием электрической энергии. А именно ее производство, передачу, распределение и использование. С другой стороны, прикладная электротехника трактуется и в более узком смысле. Она занимается расчетом электрических цепей и их компонентов, начиная от линий электропередачи и заканчивая лампами. Также слово электротехника может выступать в качестве сокращения от «электрическая техника», обозначая не науку, а определенную группу оборудования — ту, что использует электричество. В эту группу включаются промышленные или бытовые электроприборы, подключаемые к электрической цепи. Особое место в электротехнике занимает оборудование, называемое еще более путающим ситуацию термином «электротехнические приборы» или «электротехническое оборудование». В отличие от бытовой и промышленной техники, которая преобразует электричество в полезную работу (освещение, нагревание и др.), электротехнические приборы преобразуют и контролируют только параметры электроэнергии. Пример электротехнического прибора — трансформатор напряжения. В соответствии со своими параметрами электротехническое оборудование делится на высоковольтное, предназначенное в основном для передачи электроэнергии, и низковольтное, обеспечивающее ее безопасное потребление. По принципу действия электротехническое оборудование может быть электромагнитным, индукционным, а также может предназначаться для переменного или постоянного тока. В зависимости от назначения приборов в сети можно также выделить следующие группы электротехнических приборов:

управляющие — коммутируют цепи в ручном (розетки, переключатели, рубильники) или дистанционном (реле, пускатели) режиме;
защитные — защищают оборудование от перегрузок и коротких замыканий (предохранители, автоматические выключатели);
контрольно-измерительные — датчики, измерительные трансформаторы, счетчики электроэнергии;
распределительные — распределяют энергию между конечными потребителями (электрощиты);
регулирующие — автоматически поддерживают заданный режим.

Электроника В промышленности электротехнические приборы используются для автоматизации технологических процессов. Цепь должна реагировать на внешние сигналы — а это уже электроника. То есть на передний план выступают процессы передачи информации, а не передачи электрической энергии. Электрика Электрика — это и вовсе бытовое слово, обозначающее всё, что связано с монтажом и ремонтом электропроводки, в том числе и то, что профессионалы называют электротехническим оборудованием.

Электроустановка

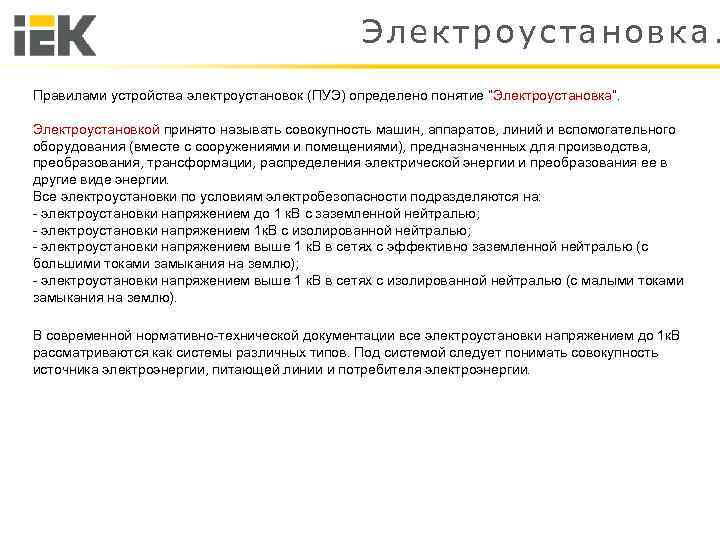

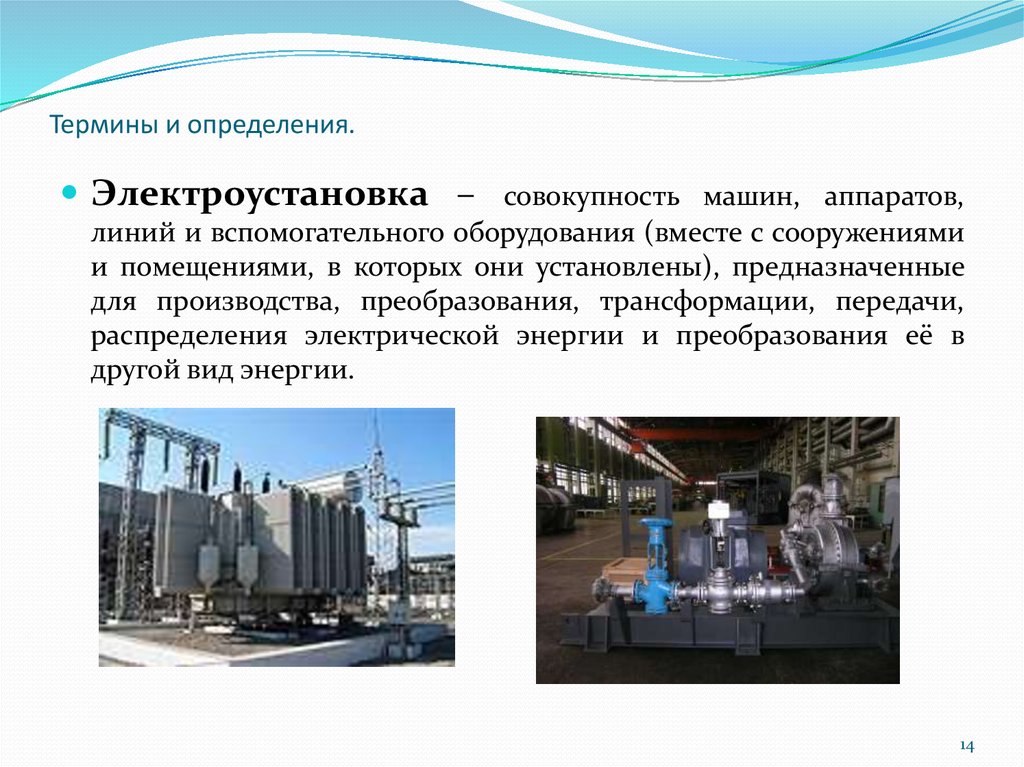

— совокупность машин, аппаратов,линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования её в другой вид энергии.

Электроустановка действующая

Действующая электроустановка

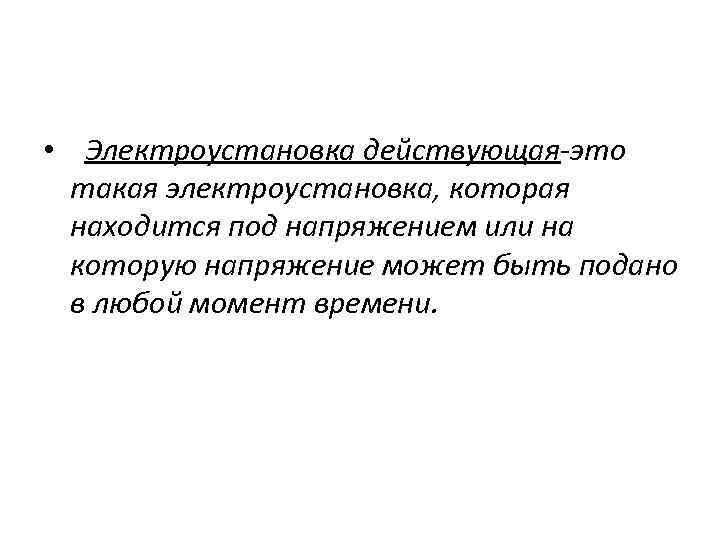

— электроустановка или её участок, которые находятся под напряжением либо на которые напряжение может быть подано включением коммутационных аппаратов, а также ВЛ (воздушная линия электропередачи), находящаяся в зоне действия наведенного напряжения или имеющая пересечение с действующей ВЛ.

В каких случаях назначается ответственный руководитель работ

Ответственный руководитель работ назначается при выполнении работ

-с использованием механизмов и грузоподъемных машин

-с отключением электрооборудования за исключением работ в электроустановках, где напряжение снято со всех токоведущих частей

— на КЛ и КСЛ в зонах расположения коммуникаций и интенсивного движения транспорта

по установке и демонтажу опор всех типов

— в местах пересечения ВЛ с другими ВЛ

— по подключению вновь сооруженной ВЛ

— по изменению схем присоединений проводов и тросов ВЛ

— на отключенной цепи многоцепной ВЛ с расположением цепей одно над другой или числом цепей более 2 когда одна или все остальные цепи остаются под напряжением

— при одновременной работе двух или более бригад

— по фазному ремонту ВЛ

— под наведенным напряжением

— без снятия напряжения на токоведущих частях с изоляцией человека от земли

Необходимость назначения ответственного руководителя работ определяет выдающий наряд.

Что должно быть отключено при подготовке рабочего места.

При подготовке рабочего места должны быть отключены:

 токоведущие части, на которых будут производиться работы;

 не огражденные токоведущие части, к которым возможно случайное приближение людей, механизмов и грузоподъемных машин на расстояние менее указанного в таблице 1.1.;

 цепи управления и питания приводов, закрыт воздух в системах управления коммутационными аппаратами, снят завод с пружин и грузов у приводов выключателей и разъединителей.

В электроустановках напряжением выше 1000 В с каждой стороны, с которой коммутационным аппаратом на рабочее место может быть подано напряжение, должен быть видимый разрыв.

Как оформляется разрешение на земляные работы.

Земляные работы на территории организаций, населенных пунктов, а также в охранных зонах подземных коммуникаций (электрокабели, кабели связи, газопроводы и др.) могут быть начаты только с письменного разрешения организации, местного органа власти и владельца этих коммуникаций. К разрешению должен быть приложен план (схема) с указанием размещения и глубины заложения коммуникаций. Местонахождение подземных коммуникаций должно быть обозначено соответствующими знаками или надписями как на плане (схеме), так и на месте выполнения работ.
