Трубная резьба: размеры, таблица, гост

Какой может быть резьба трубная?

Нормативные документы разрешают использование следующих разновидностей:

Цилиндрическая. Для ее получения необходима спиралевидная нарезка с профилем, образованным равнобедренным треугольником, с углом при вершине равным 55 градусам.
Коническая. Выполняется спиралевидная нарезка, идентичная предыдущей, но с конусностью на скошенном участке трубы, равной 1 к 16.
Дюймовая. Угол при вершине равнобедренного треугольника в данном случае будет равен 55 градусам. В Соединенных Штатах Америки, а также в Канаде используются дюймовые цилиндрические резьбовые профили, угол при вершине которых составляет 60 градусов. Международное их название – NPSM, они производятся в диапазоне размеров от 1/16 дюйма и до 24 дюймов.

Популярность последнего варианта, дюймовой трубной резьбы, в последнее время сходит на нет. В новых трубопроводах гораздо чаще используется цилиндрическая либо же коническая нарезка.

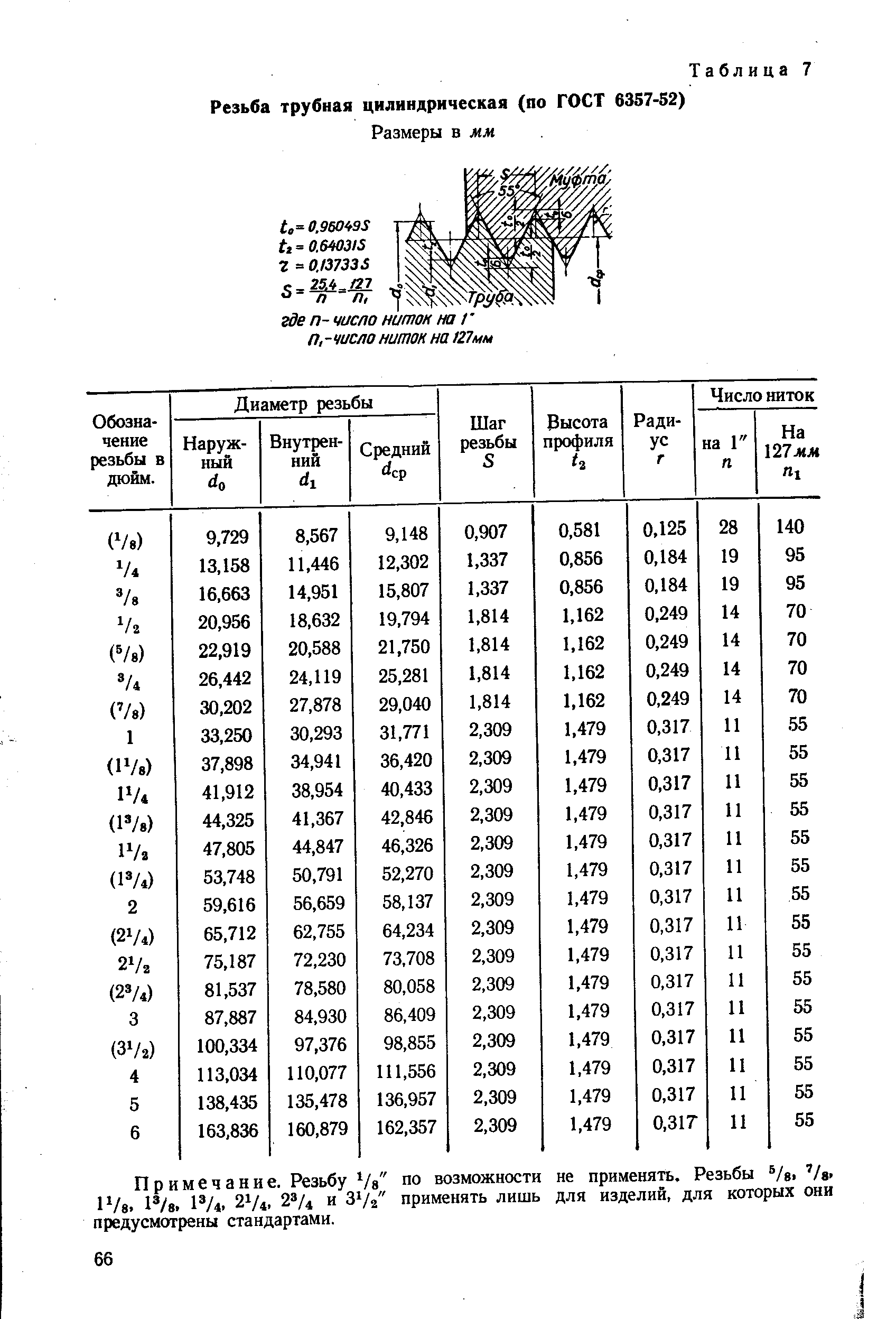

Цилиндрический тип имеет собственное обозначение – буква «G», о наличии конической нарезки трубы говорит маркировка с буквой «R» или «К» (для конических дюймовых нарезок). Параметры метрической цилиндрической накатки освещаются в ГОСТе под номером 8724-81. Для метрической конической нарезки существует ГОСТ-25229-82, если резьба коническая дюймовая, то используется ГОСТ 6357-81.

Коническая резьба дает более прочное соединение, поэтому трубы с такой нарезкой используют в промышленности и условиях, требующей повышенной надежности

Коническая резьба используется для бытовых целей реже, в основном такой тип резьбы получил распространение при сборке гидравлических аппаратов, постройке маслопроводов и топливопроводов для автомобилей и летательных устройств. Конический тип нарезки отличается более прочным соединением, близким к монолиту. Конические накатки, предназначенные для работы под высоким давлением, производятся по американскому стандарту NPT.

Основными параметрами резьбовых соединений, помимо представленных выше разновидностей, являются такие факторы:

Направление, расположение.
Единица измерения профиля – дюймовая или метрическая (в мм).
Шаг – повторяющееся расстояние между витками.
Внутренний диаметр нарезки.

Также существует такое понятие, как нестандартные резьбы. Они бывают, например, прямоугольными или квадратными. Изготовление такого типа нарезки возможно только с условием предоставления заказчиком подробных чертежей с указанием всех индивидуальных параметров резьбы.

Отличие труб по размерным параметрам

Будь то трубы из пластика, металла или керамики, у них есть перечень характеристик, по которым покупатель ориентируется при их выборе.

К основным показателям можно отнести следующее:

внешнее сечение – если труба круглая;
внутреннее сечение – считается рабочим диаметром;
толщина стенки – характеризует, как правило, прочность трубы.

Внешнее сечение формируется из внутреннего сечения и толщины стенки, умноженной на два. Зачастую трубы соединяются резьбовым способом. Резьба наносится на внешней части трубы, после чего ее диаметр нельзя считать равным внешнему диаметру трубы

А в связи с тем, что при монтаже нужно отталкиваться именно от сечения резьбы, эта величина приобретает более важное значение, и, как правило, принимается во внимание вместо фактического размера трубы

Применение табличной информации

Как и для многих других способов металлообработки, есть стандарты резьбы метрической. Они прописываются в нормативных актах. Ниже мы перечислим документы, в которые необходимо обращаться для того, чтобы найти подходящую таблицу:

ГОСТ 8724-2002. Здесь предложены стандартные требования по диаметрам и шагам. Наш отечественный норматив был издан еще во времена СССР, но затем дополнялся и обновлялся. В 2004 году был проверен на соответствие международной системе. Оказалось, что наши рамки значительно шире, мы рассматриваем как миниатюрные детали от 0,25 мм, так и большие – до 60 см. В то время как зарубежная номенклатура типизированных размеров варьируется в рамках от 1 до 300 мм.
ГОСТ 9150-81. Здесь предлагаются нормы, по которым определяется взаимозаменяемость запасных частей. Ведь многие детальки входят если не идеально, то просто подходят и могут использоваться в быту.
ГОСТ 16093-81. Определяет уровень точности, а также правила маркировки. Необходим скорее для изготовителей и в повседневной жизни не используется.

Эти нормативы применяются изготовителями, покупателями для домашнего обихода, а также для работы на станках.

Как правильно подобрать подходящий диаметр воздушного штуцера дюйм 1/4F для своих нужд?

Воздушные штуцеры являются неотъемлемой частью пневматического оборудования, такого как компрессоры и пневматические инструменты. Они позволяют соединять различные компоненты системы и обеспечивают передачу воздуха с нужным давлением. Диаметр воздушного штуцера дюйм 1/4F указывает на его размер и тип резьбы.

Первое число в обозначении «дюйм 1/4F» означает диаметр штуцера и указывает на размер резьбы в дюймах. Диаметр 1/4 дюйма является одним из наиболее распространенных размеров и встречается во многих пневматических системах. Это размер штуцера, который соответствует размеру резьбы на соответствующих соединительных элементах.

Буква «F» в обозначении означает женскую резьбу. Это означает, что на воздушный штуцер можно навинчивать другие элементы с мужской резьбой, такие как соединительные штуцеры или пневматические инструменты

Важно обратить внимание на тип резьбы, чтобы гарантировать совместимость с другими компонентами системы

Выбор подходящего диаметра воздушного штуцера зависит от нескольких факторов:

Требуемый расход воздуха: если вам нужно обеспечить большой объем воздуха, то возможно потребуется штуцер большего диаметра.
Давление в системе: для высокого давления может потребоваться штуцер большего диаметра для обеспечения надежной и безопасной работы системы.
Тип соединения: убедитесь, что диаметр и тип резьбы штуцера соответствуют типу соединительного элемента, с которым он будет использоваться.

Если вы не уверены, какой диаметр воздушного штуцера вам нужен, рекомендуется проконсультироваться с профессионалом или производителем пневматической системы. Они смогут предоставить рекомендации на основе ваших конкретных потребностей и требований.

Важно выбрать подходящий диаметр воздушного штуцера дюйм 1/4F, чтобы гарантировать эффективную работу и безопасность пневматической системы

Уделите внимание требуемому расходу воздуха, давлению и типу соединения, чтобы сделать правильный выбор

Условный проход

Задача водопроводной системы заключается в равномерном снабжении всех потребителей должным количеством воды. Основным параметров вычисления является пропускная способность трубопровода, то есть то количество воды, которое может пройти за единицу времени.

Параметр этот называют условным проходом – Dn. Единицы измерения как таковой у него нет – это условная, нефактическая величина, указывается в целых числах и обозначает примерный условный просвет трубы. Шаг между значениями рассчитан теоретически, с таким условием, чтобы при каждом следующем увеличении пропускная способность трубопровода возрастала на 40–60%.

Соответственно, стальная труба в 1 дюйм имеет условный проход 1 дюйм, при этом ее фактический внутренний диаметр составляет 25,5 мм, наружный с резьбой – 33, 25.

Как выбрать правильный диаметр воздушного штуцера дюйм 1/4F?

Диаметр воздушного штуцера дюйм 1/4F имеет важное значение при выборе соединительных элементов для пневматических систем. Размер 1/4F указывает на внутреннюю резьбу дюйма, которая используется для подключения штуцера к другим пневматическим компонентам

Чтобы выбрать правильный диаметр воздушного штуцера дюйм 1/4F, следует учитывать несколько важных факторов:

Важно помнить, что выбор диаметра воздушного штуцера требует баланса между требованиями системы и ограничениями других компонентов. Например, если другие компоненты в системе имеют более маленький диаметр, то выбор более большого диаметра штуцера может быть бесполезен или даже вреден

После определения требований и ограничений системы, рекомендуется обратиться к специалисту или производителю пневматических компонентов, чтобы получить конкретные рекомендации по выбору диаметра воздушного штуцера дюйм 1/4F. Они смогут учесть все нюансы вашей системы и помочь выбрать подходящий штуцер.

Виды присоединительного размера

Тип присоединительного размера	Описание
Внутренняя резьба	Смесители с внутренней резьбой имеют резьбовое отверстие, в которое вкручивается труба с внешней резьбой. Данный тип присоединительного размера чаще всего используется для подключения смесителей к водопроводной системе.
Наружная резьба	Смесители с наружной резьбой имеют резьбовое отверстие, в которое вкручивается труба с внутренней резьбой. Такой вид присоединительного размера может использоваться, например, для подключения шланга к душевому смесителю.
Манжетное соединение	Смесители с манжетным соединением обычно имеют гладкую трубу без резьбы, которая защелкивается в специальную манжету или герметик. Этот вид присоединительного размера обеспечивает надежную и герметичную связь.

При выборе смесителя необходимо учитывать диаметр и тип присоединительного размера подводящих труб, а также задачи, которые перед ним будет ставиться. Неправильный выбор присоединительного размера может привести к проблемам с установкой и функционированием смесителя.

Оборудование для нарезания

Для нарезания в зависимости от выбранной технологии используется следующее оборудование:

Токарно-винторезные станки.
Наборы плашек, метчиков и воротков (выполняется вручную).
Резьбонакатные станки (для холодной или горячей накатки).
Фрезерные станки или обрабатывающие центры.
Шлифовальные станки.

Токарно — винторезные и фрезерные станки, установки горячей накатки применяются только в условиях производств. Для бытовых применений используют наборы плашек и метчиков или устройство — клупп, которое не требует смены плашек при последовательных проходах. Режущие гребенки, охватывающие трубу с трех сторон, можно понемногу выдвигать внутрь корпуса, обеспечивая чистовые проход.

Таблица размеров фитингов

Выбор фитингов для труб осуществляется с учетом наружного диаметра соединяемых частей. Но при выборе подходящего фитинга стоит учитывать, что толщина элементов трубопровода может отличаться.

Для всех пластиковых труб диаметр в дюймах в названии трубы – это внешний или наружный диаметр трубы. Внутренний диаметр трубы легко пересчитать по таблице:

Таблица 3. Сопоставление наружного и внутреннего диаметра полипропиленовых труб

Источник https://stroychik.ru/strojmaterialy-i-tehnologii/rezba-trubnaya

Источник http://www.remotvet.ru/questions/30584-razmer-prisoedinenija-santehniki-kranov-shlangov-1-2-i-3-4-kak-ponjat.html

Источник https://masterprof.net/academy/poleznoe/razmery-fitingov-tablitsa-trubnyy-dyuym/

Использование присоединительного размера 1 дюйм

Присоединительный размер 1 дюйм – это стандартный размер соединителя, который широко используется в индустрии для соединения труб и арматуры. Этот размер соответствует диаметру трубы 1 дюйм (25,4 мм) и имеет несколько подразмеров – от 1/8 до 12 дюймов.

Присоединительный размер 1 дюйм можно использовать для соединения труб и фитингов различных типов и материалов. Он применяется для передачи жидкостей, газов и пара в различных системах – от промышленных тепловых сетей до систем охлаждения и кондиционирования воздуха.

Для соединения труб и арматуры с помощью присоединительного размера 1 дюйм используются специальные гайки и фланцы. Гайки имеют резьбовое соединение и используются для соединения двух труб или трубы и фитинга. Фланцы, в свою очередь, являются кольцевыми плоскими деталями, которые используются для соединения труб с другими элементами системы – насосами, клапанами и т.д.

При правильной установке и использовании присоединительного размера 1 дюйм система будет работать на высоком уровне эффективности и будет обеспечивать надежную и безопасную работу.

Подводя итоги, можно отметить, что присоединительный размер 1 дюйм – важный стандартный размер соединителя, который широко применяется в индустрии;
Он используется для соединения труб и арматуры различных типов и материалов и применяется в разных системах передачи жидкостей, газов и пара;
Для соединения труб с помощью присоединительного размера 1 дюйм используются гайки и фланцы, которые обеспечивают надежное и безопасное соединение элементов системы.

Как определить диаметр и вид нарезки

При подборе совместимого резьбового соединения к существующему изделию требуется определить его параметры. Это можно сделать следующими путями:

Использовать мерные калибры. Специальные калиброванные плоские гребенки вставляют по очереди в витки профиля, пока не добьются полного совпадения профилей. Для определения параметров внутренней резьбы применяют цилиндрические калибры. На каждом калибре выгравировано обозначение профиля, к которому он подходит.
Измерить параметры штангенциркулем диаметр и шаг, определить профиль по таблицам.

Измерения резьбы для труб следует проводить высокоточным поверенным инструментом до сотых долей миллиметра.

Какие существуют аналоги диаметра воздушного штуцера дюйм 1/4F?

Диаметр воздушного штуцера дюйм 1/4F является одним из самых распространенных размеров штуцеров, используемых в пневматическом оборудовании и компрессорных системах. Он имеет ряд аналогов, которые могут быть использованы вместо него в зависимости от конкретных требований и особенностей системы.

Один из аналогов диаметра воздушного штуцера дюйм 1/4F — это метрический размер M6. M6 штуцеры широко используются в европейских странах и имеют диаметр резьбы 6 мм. Они могут быть использованы вместо дюйма 1/4F, если система имеет метрические размеры или требует использования метрических компонентов.

Еще одним аналогом является диаметр воздушного штуцера дюйм 1/8F. Этот размер имеет меньший диаметр и используется в некоторых случаях, когда требуется более компактный размер штуцера. Он также может быть использован вместо дюйма 1/4F, если система работает с более низким давлением или имеет ограниченное пространство.

Кроме того, существуют другие нестандартные размеры штуцеров, которые могут быть использованы в специальных случаях. Например, 3/8F или 1/2F — это более крупные размеры штуцеров, которые могут быть требуемыми в некоторых системах с большим потоком воздуха.

Выбор аналога диаметра воздушного штуцера дюйм 1/4F зависит от конкретных требований и особенностей системы

Важно учитывать размеры резьбы и присоединительные параметры других компонентов системы при выборе аналога

Резьба UNF

Штуцеры, предназначенные для отверстий с резьбой UN/UNF, также известны как соединители O-Ring Boss (O.R.B.), при правильной сборке позволяют достичь эксплуатационных
характеристик, аналогичных лучшим из существующих герметичных соединителей.

В соединениях этого типа функции уплотнения и крепления разделены. Резьба выполняет только функцию крепления. Допуски по размерам резьбы более свободны между штуцером с наружной резьбой и отверстием с внутренней резьбой, поэтому чувствительность к повреждениям резьбы гораздо ниже чем, например, у соединений NPT. Функцию уплотнения выполняет жесткое кольцо, установленное в специальной канавке в верхнейчасти резьбы отверстия. При появлении давления уплотнительное кольцо закрывает единственный путь утечки. Хорошее первоначальное сжатие уплотнителя означает, что соединение будет герметичным как при низком, так и при высоком давлении.

Переходники с метрической резьбой ISO 6149. Конструкция соединения ISO 6149 похожа на UN/UNF, но они имеет метрическую резьбу. Поэтому рабочие характеристики этих переходников по давлению похожи, как и удобные для пользователя характеристики сборки. Эта конструкция рекомендована комитетом по стандартизации ISO для всех новых областей применения и конструкций. Новая резьба ISO 6149 получила широкое распространение среди производителей сельскохозяйственной и строительной техники. Компания Parker Hannifin предлагает один из самых широких ассортиментов трубных фитингов и переходников с резьбой стандарта ISO6149.

Что в сантехнике измеряется в дюймах

Дюйм – единица более гибкая, чем, например, сантиметр, т. к. она делится на 18 частей. При удалении меры из обращения нужно дополнительно перевести в сантиметры и миллиметры более 100 тыс. измерений, что займет много времени. Хотя современному пользователю более понятна разметка в метрической системе (сантиметры, метры, миллиметры). Именно такие значения активно применяют в ГОСТах в виде размерных показателей с 1940 года.

Особенности дюймового обозначения:

Не отображает непосредственно внутренний и наружный диаметр труб, а показывает условный проход элементов. Эта характеристика может быть выражена в американо-английском дюймовом или европейском метрическом порядке.
Нет стандартной формулы, чтобы перевести «трубные дюймы» в сантиметры и узнать действительный внутренний или внешний размер.
Условный проход в метрическом порядке также не отражает геометрический диаметр внутри и снаружи, и не связан с ним. Для правильного сопоставления условного дюймового значения со стандартным сечением и диаметром трубной нарезки пользуются нормативными таблицами и справочниками.

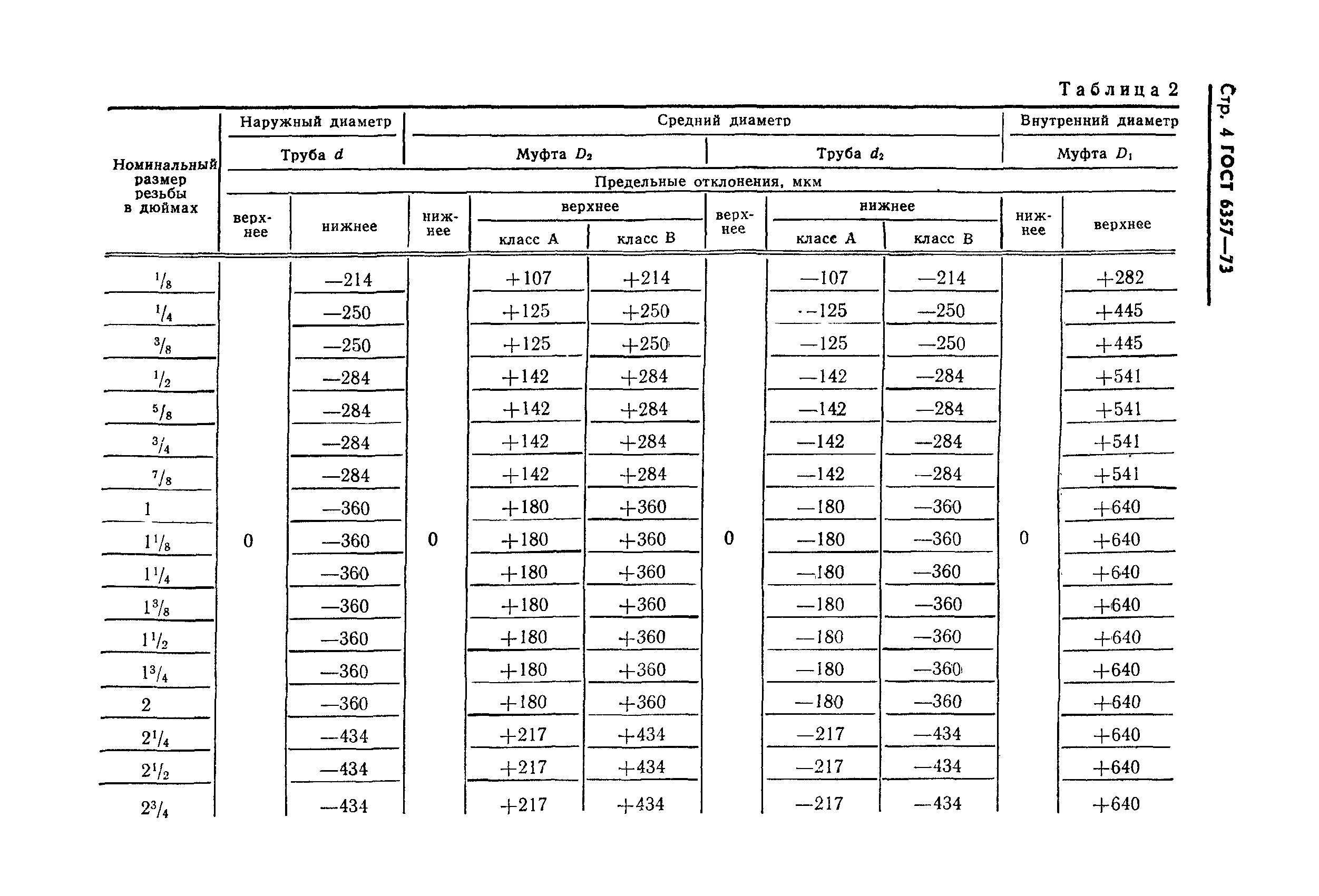

ГОСТ 3262 регламентирует ТУ (технические условия) на металлические трубы, используемые для газовых и водопроводных магистралей, но в его документах нет характеристик труб в дюймах, и он не нормирует их подобным образом. Режут трубы в соответствии с ГОСТ 6357, где установлены основные показатели резьбы в дюймовом обозначении одновременно с применением миллиметровой системы.

Сколько сантиметров в дюйме?

3,14
10.13%

2,54
86.5%

1,87
3.37%

Проголосовало: 3060

Особенности и отличия американской резьбы

Самая популярная резьба на территории США и Канады – дюймовая цилиндрическая резьба UNF/UTS (Unified Thread Standard). Ее еще называют американской резьбой. Ее угол при вершине 60˚ и высота профиля полностью соответствуют метрической резьбе, но все размеры резьбы основаны на дюймовой системе измерения. Они указаны в долях дюйма.

Исходя из шага американская дюймовая резьба бывает нескольких видов:

с крупным шагом UNC (Unified Coarse);
с мелким шагом UNF (Unified Fine);
мелкая резьба для специальных областей применения UNEF (Unified Extra Fine);
специализированная дюймовая цилиндрическая резьба UNS (Unified Special), которая является одним из типов резьбы UTS (Unified Thread Standard).

NPT – National Pipe Taper – Американская коническая резьба

стандарт	ASME / ANSI B1.20.1
форма	коническая
угол наклона треугольника (профиля)	60°
выступы и впадины	плоские (тупые)
виды	NPT, NPTF
другие наименования*	MIP / FIP IPT FPT / MPT

*Могут также относиться к резьбе NPS (национальной параллельной), которая не является аналогом или эквивалентом труб NPT.

Трубная резьба NPT распространена в разных видах промышленности. Обеспечивает прочное и герметичное соединение трубопроводной арматуры. Для эксплуатации в условиях повышенного давления требуется производить монтаж с прокладкой.

Резьба NPTF регламентируется стандартом ASME B1.20.3. Размеры двух типов практически совпадают (за исключением диаметра выступов и впадин). Трубы NPTF востребованы в системах, транспортирующих жидкие вещества. Резьба НПТФ является более герметичной и не требует применения уплотнительных материалов.

Таблица размеров стандартной конической резьбы NPT

Номинальный размер	Диаметр, мм	Число витков на дюйм	Диаметр сверления, мм	Шаг, мм
1/16″ — 27 NPT	7,87	27	6,0	0,0940
1/8″ — 27 NPT	10,22	27	8,25	0,0940
1/4″ — 18 NPT	13,58	18	10,7	1,411
3/8″ — 18 NPT	17,016	18	14,1	1,411
1/2″ — 14 NPt	21,211	14	17,4	1,814
3/4″ — 14 NPT	26,566	14	22,6	1,814
1″ — 11 ½ NPT	33,195	11,5	28,5	2,209
1 ¼» — 11 ½ NPT	41,952	11,5	37,0	2,209
1 ½» — 11 ½ NPT	48,021	11,5	43,5	2,209
2″ — 11 ½ NPT	60,06	11,5	55,0	2,209
2 ½» — 8 NPT	72,642	8	65,5	3,175
4″ — 8 NPT	113,913	8	107,0	3,175

Таблица диаметров водопроводных труб

Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.

Стальная труба 76х3 подразумевает:

наружный диаметр изделия 76 мм;
толщина стенки 3 мм;
внутренний проход будет составлять 70 мм.

Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.

2 пример. Труба из меди 1” подразумевает наружную толщину 1 дюйм, либо 25,4 мм.

Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения

Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители

Пластик между собой можно спаять, металл варится электро, газосваркой

Пластик между собой можно спаять, металл варится электро, газосваркой.

Стальные

Таблица размеров стальных труб

При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:

крупного диаметра – от 508 мм;
среднего – 114-530 мм;
мелкого – до 114 мм.

В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:

½” — 12,7 мм;
¾” — 19,0 мм;
1” — 25,4 мм;
1½” — 38,1 мм.

Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.

Чугунные

Таблица размеров чугунных труб

Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.

Пластиковые

Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:

Таблица размеров пластиковых труб

полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.

Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.

Конструкция инструмента

Метчик UNF/UNC представляет собой винт со стружечными канавками и соответствующей заточкой переднего, заднего и других углов. Основными элементами инструмента являются режущая (заборная) и калибрующая части, канавки для удаления стружки. Режущая часть изготовлена из быстрорежущей марки стали или твердого сплава. Для ручного использования или установки в патрон имеется соответствующий хвостовик.

Достоинством инструмента является простота и технологичность конструкции, а также высокая точность нарезки и возможность работы за счет самоподачи. Сложностью является необходимость приложения больших сил резания и сил трения, трудности с удалением стружки.

В зависимости от конструкции метчики UNF/UNC подразделяются на:

ручные или слесарные;
машино-ручные;
машинные;
гаечные и другие.

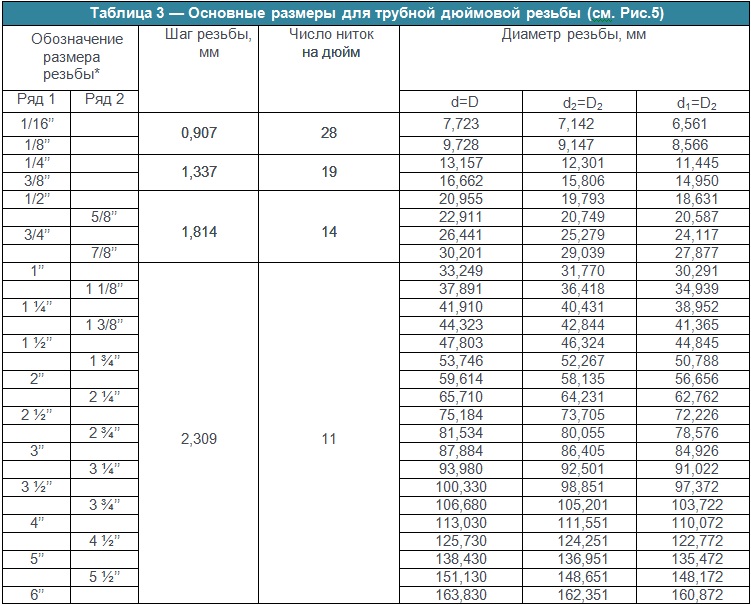

Трубные резьбы, применяемые в быту

Отечественными ГОСТ регламентируется два основных вида трубной резьбы: конические и цилиндрические, главное отличие которых состоит в профиле заготовки. В первом случае он конической формы (конусность 1 к 16), во втором типе основанием является цилиндрическая заготовка.

Также известны американские разновидности стандартов трубных дюймовых накаток NPSM и NPT, главное отличие которых — профильный угол в 60 градусов. Отечественный аналог американского стандарта NPT — ГОСТ 6111-52 на коническую резьбу с углом конуса гребня в 60 градусов.

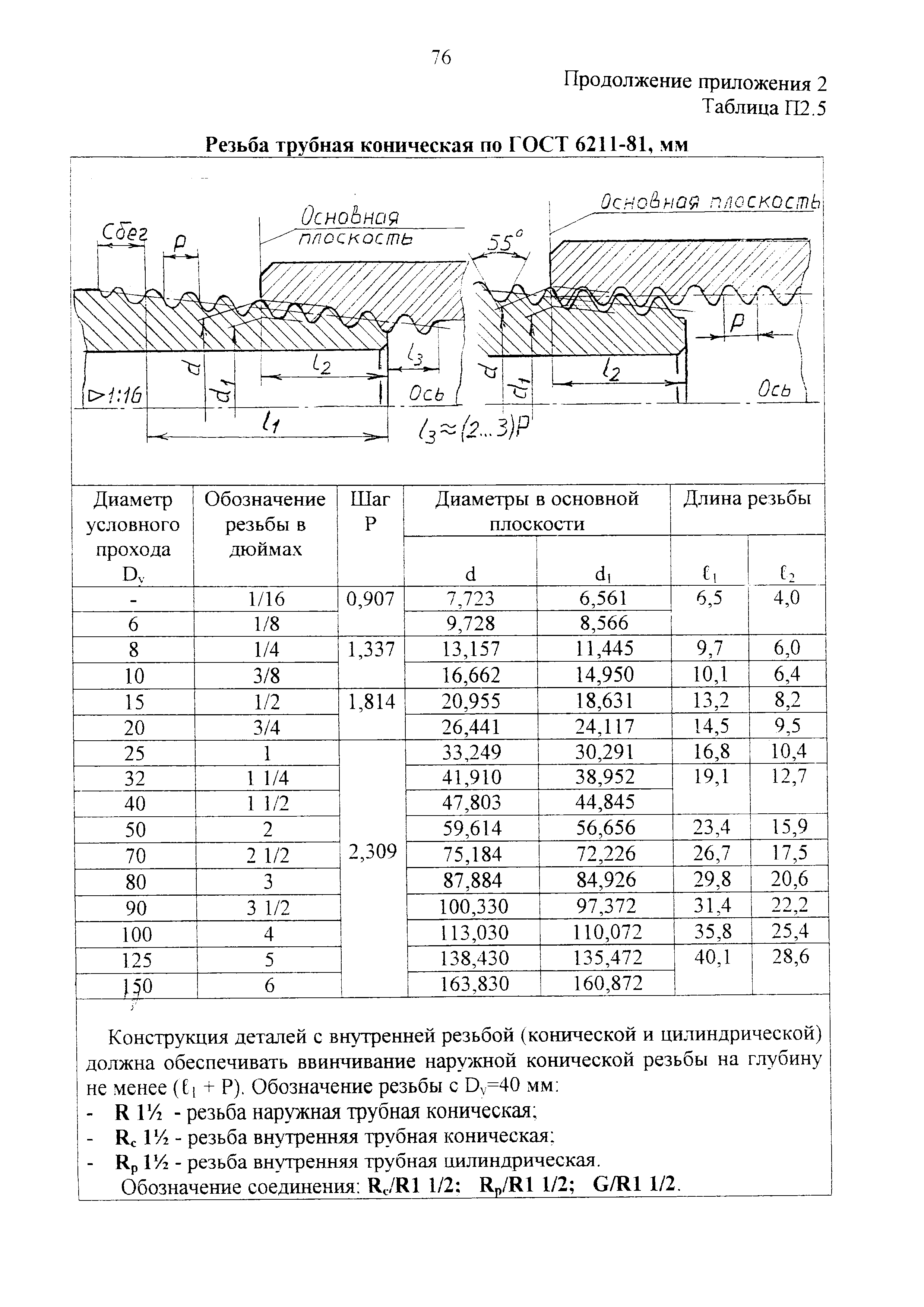

Рис. 3 Таблица резьбы трубной конической

Технологии нарезки

Резьба трубная цилиндрическая, которая относится к дюймовому типу (как внутренняя, так и наружная), может нарезаться ручным или механическим методом.

Нарезка резьбы вручную

Нарезание резьбы при помощи ручного инструмента, в качестве которого используется метчик (для внутренней) или плашка (для наружной), выполняется в несколько шагов.

Обрабатываемая труба зажимается в тисках, а используемый инструмент фиксируется в воротке (метчик) или в плашкодержателе (плашка).
Плашка надевается на конец трубы, а метчик вставляется во внутреннюю часть последней.
Используемый инструмент вворачивается в трубу или навинчивается на ее конец посредством вращения воротка или плашкодержателя.
Чтобы сделать результат более чистым и точным, можно повторить процедуру нарезания несколько раз.

Нарезка резьбы на токарном станке

Механическим способом трубная резьба нарезается по следующему алгоритму:

Обрабатываемая труба зажимается в патроне станка, на суппорте которого фиксируется резьбонарезной резец.
На конце трубы, используя резец, снимают фаску, после чего выполняют настройку скорости перемещения суппорта.
После подведения резца к поверхности трубы на станке включают резьбовую подачу.

Следует иметь в виду, что резьба дюймовая нарезается механическим методом с помощью токарного станка только на трубных изделиях, толщина и жесткость которых позволяют это сделать. Выполнение трубной дюймовой резьбы механическим способом позволяет получать качественный результат, но применение такой технологии требует от токаря соответствующей квалификации и наличия определенных навыков.

Читать также: Насос помпа на дрель

Заключение

Дюймовая резьба — особая разновидность резьбового соединения. Эта технология распространена в некоторых западных странах (США, Великобритания, Япония и другие). В России ее применение регулируется с помощью государственного стандарта ГОСТ 6111-52. Технология обычно применяется для нарезки бетонных или железобетонных труб, а также для производства шурупов, болтов, специальных деталей для электроники. Основные технические параметры резьбы — внутренний и внешний диаметр, ширина шага, тип профиля (цилиндрический или конический).

Основное отличие дюймовой резьбы от метрической — гребни расположены под углом 54-55 градусов (а не 60). Это делает профиль более вытянутым, прямоугольным (то есть гребень будет более длинным, но менее широким у основания). Небольшая угловая разница делает невозможным вкручивание метрических деталей в дюймовые и наоборот. Для создания резьбового соединения используется ручная или токарная нарезка. Первую технологию лучше использовать в случае домашнего или мелкосерийного производства, а вторая технология подходит для крупных производств.

Гулиа Н. В., Клоков В. Г., Юрков С. А. Детали машин. — М.: Академия, 2004.
Богданов В. Н., Малежик И. Ф., Верхола А. П. и др. Справочное руководство по черчению. — М.: Машиностроение, 1989.
Якухин В. Г., Ставров В. А. Изготовление резьб. Справочник. — М.: Машиностроение, 1989.
